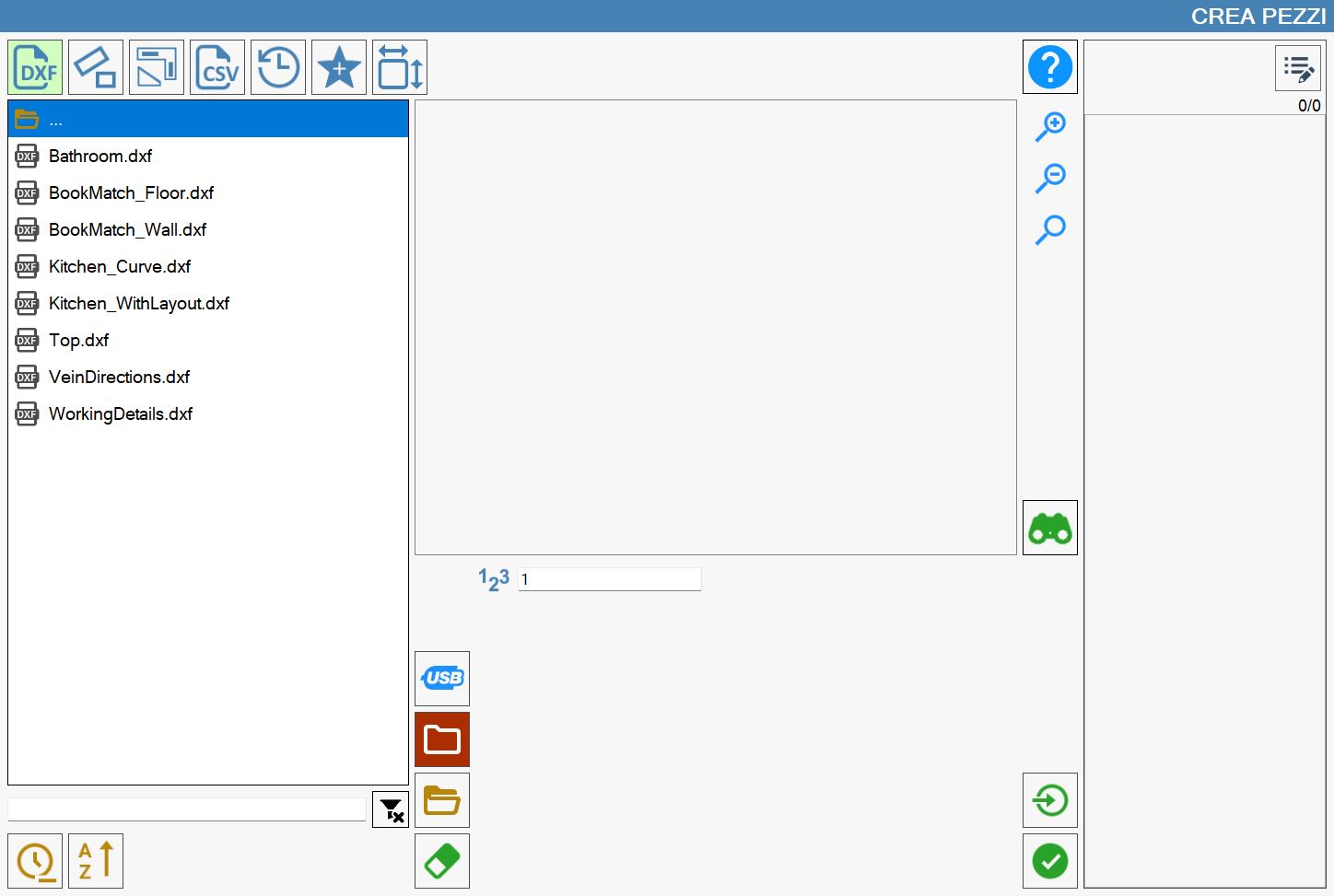

Dans cette section, il est possible de créer des pièces en important des fichiers DXF.

Liste des fichiers

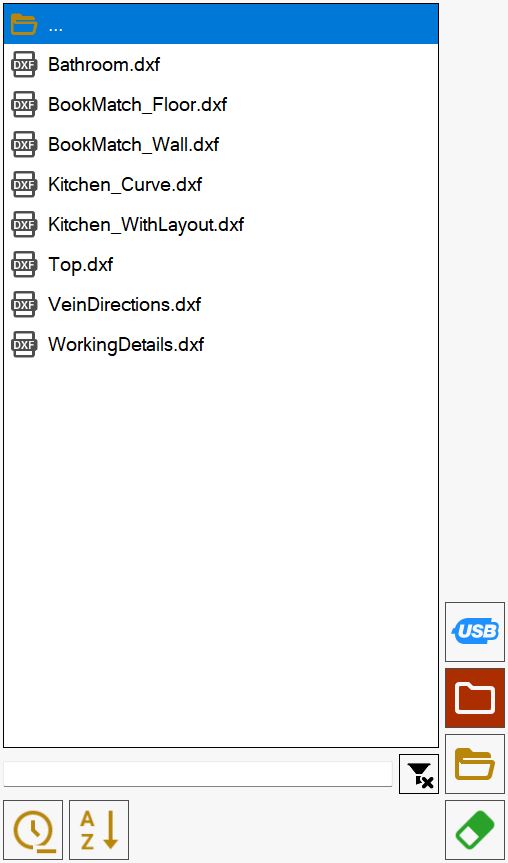

Dans la partie gauche de la fenêtre se trouve une liste affichant tous les dossiers et fichiers DXF contenus dans le chemin actuellement sélectionné.

L’élément en haut de la liste,

permet de revenir au dossier parent du dossier actuel.

Initialement, la liste des fichiers DXF présents dans le dossier de travail du PC est affichée. Le dossier peut être modifié à l’aide des boutons prévus à droite de la liste des fichiers.

	Mémoire USB Permet d’accéder à la mémoire USB insérée dans le PC, de parcourir ses dossiers et d’afficher ses fichiers.
	Dossier de travail Accès rapide au dossier de travail du PC.
	Parcourir les dossiers Ce bouton permet de parcourir tous les dossiers du PC.
	Supprimer le fichier Permet de passer en mode « Supprimer le fichier ». Dans ce mode, une icône en forme de gomme apparaît à gauche du nom de chaque fichier de la liste. Dans ce cas, sélectionner un fichier le supprime définitivement.

Trier et filtrer les fichiers affichés

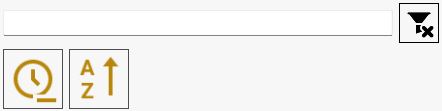

Les éléments situés sous la liste gèrent l’application des filtres et le tri des fichiers affichés.

Dans la partie supérieure de l’image se trouve une barre de recherche permettant de filtrer les fichiers par nom et d’afficher uniquement ceux contenant le texte saisi.

Cette section de l’écran contient également les boutons suivants :

	Effacer le filtre Efface le texte saisi dans la barre de recherche et supprime le filtre d’affichage des fichiers.
	Tri par date Trie les fichiers de la liste selon leur date de création. Par défaut, ils sont triés du plus récent au plus ancien. Appuyer de nouveau sur le bouton trie les fichiers du plus ancien au plus récent. L’opération peut être répétée plusieurs fois pour modifier l’ordre.
	Tri par nom Trie les fichiers de la liste selon leur nom. Appuyer sur le bouton permet de choisir un tri croissant ou décroissant.

Aperçu

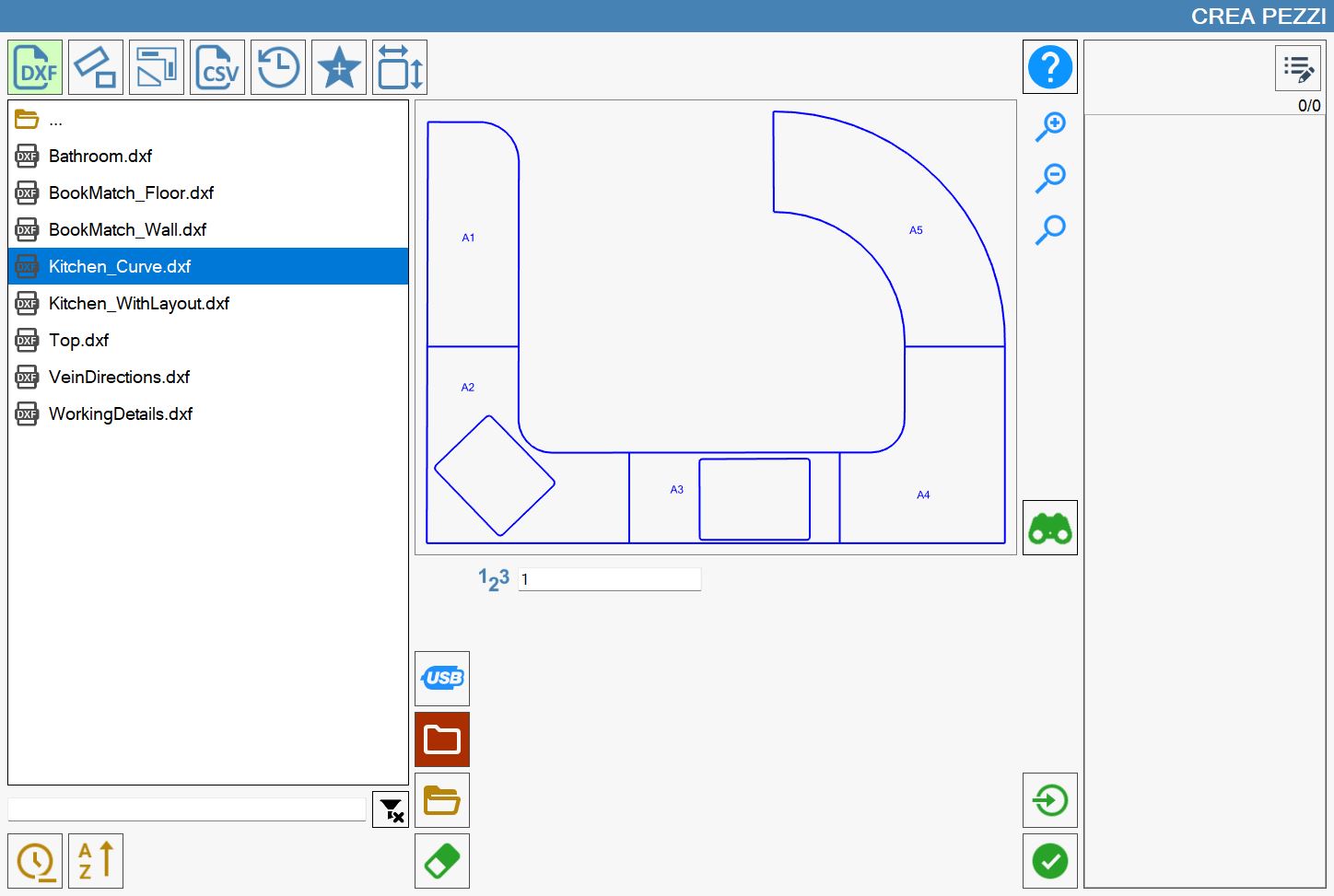

Lorsqu’un fichier est sélectionné, un aperçu du dessin s’affiche dans le cadre au centre de l’écran afin d’en identifier immédiatement le contenu.

Il est possible d’interagir avec l’aperçu en faisant glisser son contenu ou en utilisant les boutons situés à sa droite.

	Augmenter le zoom Augmente le zoom de l’aperçu.
	Réduire le zoom Réduit le zoom de l’aperçu.
	Réinitialiser l’affichage Rétablit l’aperçu à son état initial, dans lequel l’ensemble du dessin est visible.

Boutons supplémentaires

Les boutons suivants permettent également d’effectuer des actions supplémentaires.

Panneau des détails Ouvre le panneau permettant d’afficher les détails du fichier DXF sélectionné.

Panneau des détails

Si un fichier a été sélectionné, il est possible d’accéder au « Panneau des détails » pour afficher les propriétés du DXF. Pour cela, utiliser le bouton suivant situé à droite de l’aperçu :

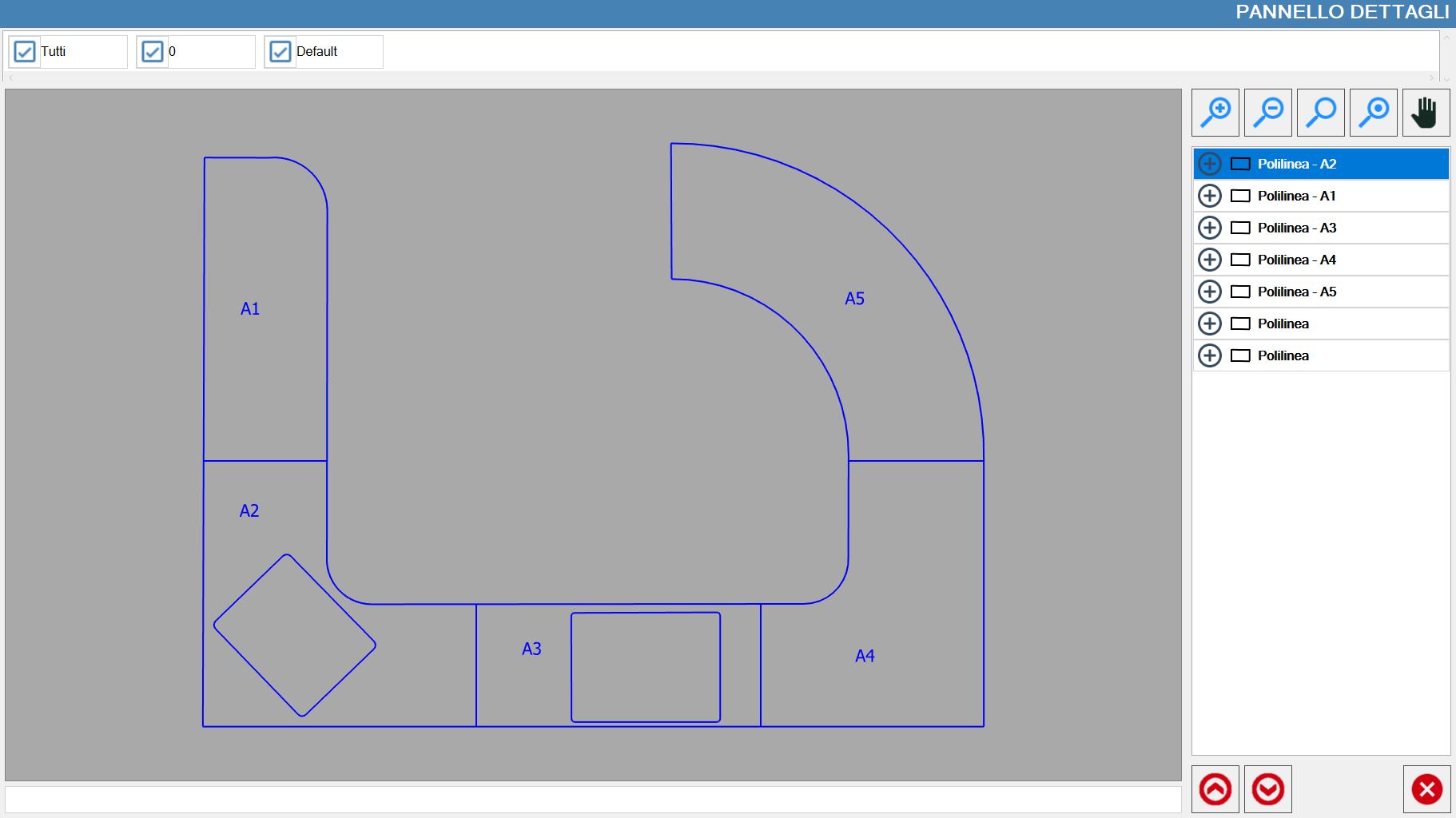

Une fois ouvert, le panneau suivant s’affiche, en plus de la liste des pièces composant le DXF sélectionné :

Gestion de la visibilité des layouts

Dans la partie supérieure de ce panneau, les layouts sont présentés sous forme de cases à cocher pouvant être activées ou désactivées librement :

Le premier élément de cette liste de layouts permet d’activer ou de désactiver l’affichage de tous les layouts.

Panneau latéral

Boutons relatifs à la visibilité et au padding

En plus des boutons déjà présentés précédemment pour modifier le niveau de zoom et le réinitialiser, deux nouveaux boutons sont disponibles :

	Mettre en évidence la pièce sélectionnée Augmente le zoom sur la pièce sélectionnée dans la liste des polylignes.
	Déplacer la vue Permet de déplacer l’aperçu en interagissant avec l’écran.

Liste des polylignes

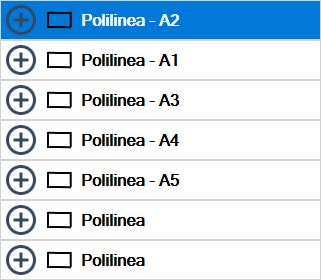

Dans la partie centrale droite du panneau sont affichées, sous forme de polylignes, les pièces composant le DXF sélectionné.
En sélectionnant l’une des valeurs de la liste, la pièce correspondante visible dans l’aperçu est mise en évidence en jaune.

Lorsque la touche située à côté de chaque pièce est enfoncée, la liste des polylignes constituant la pièce devient visible.

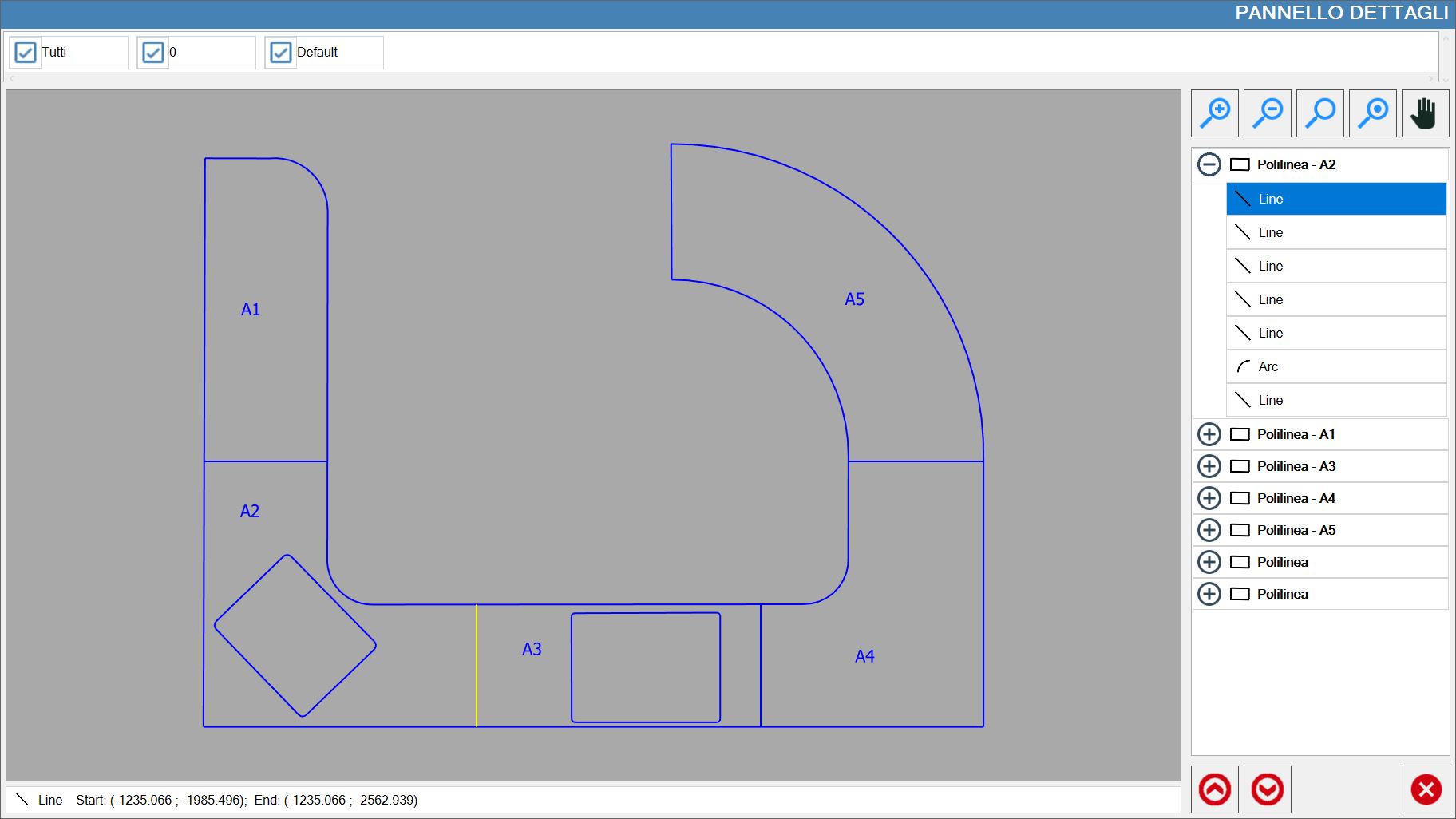

Il est également possible de mettre en évidence une seule polyligne du DXF en sélectionnant simplement la ligne correspondante dans la liste :

Boutons inférieurs

Ces boutons sont situés dans la partie inférieure de la barre latérale.

	Rechercher la polyligne ouverte précédente Parcourt la liste des polylignes ouvertes du DXF sélectionné vers le début de la liste.
	Rechercher la polyligne ouverte précédente Parcourt la liste des polylignes ouvertes du DXF sélectionné vers la fin de la liste.

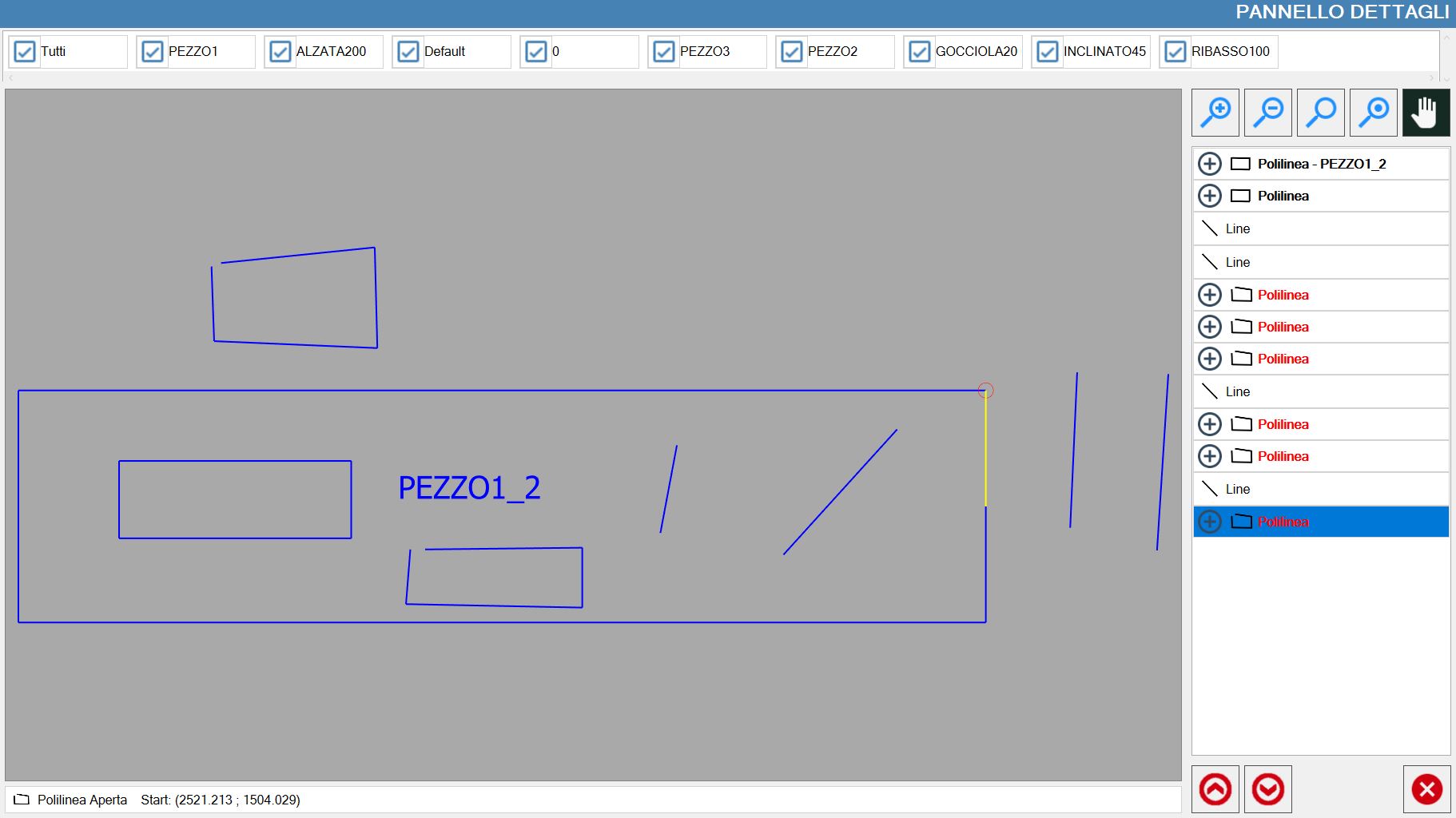

Dans l’exemple suivant, le Panneau des détails a été ouvert pour un DXF contenant certaines pièces constituées de polylignes ouvertes, affichées en rouge dans la liste :
