Parametrix est conçu pour l’usinage de figures géométriques planes et fermées représentant les pièces.

Modes de création des pièces

Comme on peut le voir dans la barre de navigation supérieure,

la création des pièces s’effectue à l’aide de l’un des modes suivants :

	Importation de fichiers DXF Par l’importation de fichiers portant l’extension « .dxf », créés à l’aide d’un logiciel de CAO externe.
	Création de rectangles Par la création de figures rectangulaires en définissant la largeur et la hauteur.
	Création de figures paramétriques Par la création de figures paramétriques, telles que des plans de cuisine, des escaliers et d’autres figures géométriques.
	Importation de fichiers CSV Par l’importation de fichiers portant l’extension « .csv », obtenus à l’aide de programmes de gestion de feuilles de calcul tels que Microsoft Excel.
	Historique Par la réimportation de pièces créées précédemment.
	Favoris Par l’importation de pièces enregistrées dans une liste de favoris.
	Création de pièces commerciales Par la création d’un grand nombre de figures rectangulaires dont la largeur et la hauteur peuvent être modifiées librement.

Le fonctionnement de chaque mode est décrit plus en détail dans le paragraphe correspondant de ce chapitre.

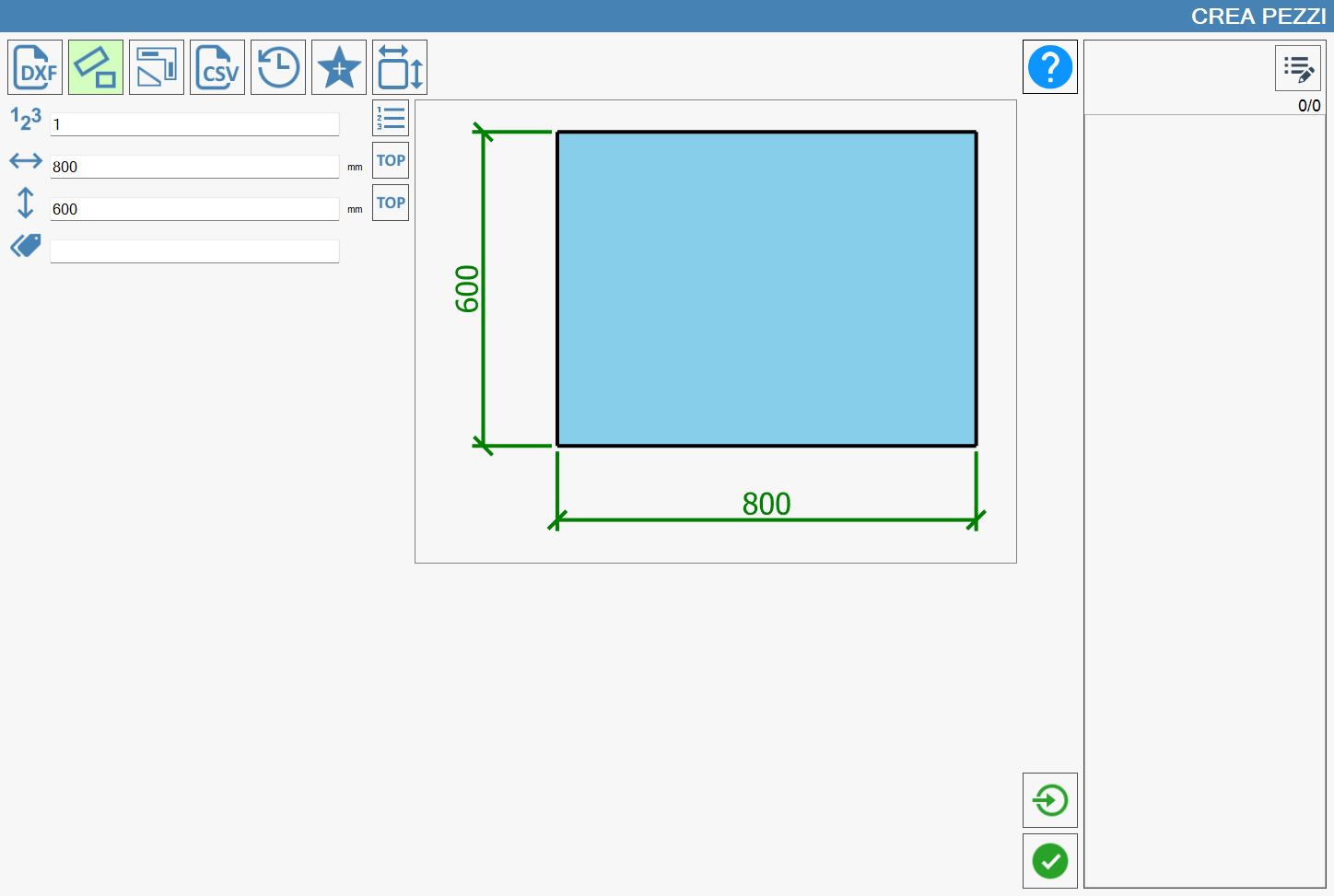

La fonction sélectionnée est mise en évidence en vert clair. À l’ouverture du panneau « Créer des pièces », le mode « Création de rectangles » est sélectionné.

Importer les pièces dans Parametrix

Pour terminer correctement la création d’une ou plusieurs pièces, utiliser le bouton suivant, disponible dans chaque section du panneau :

Importer les pièces Confirme la création des pièces affichées et les insère dans la liste des pièces à usiner.

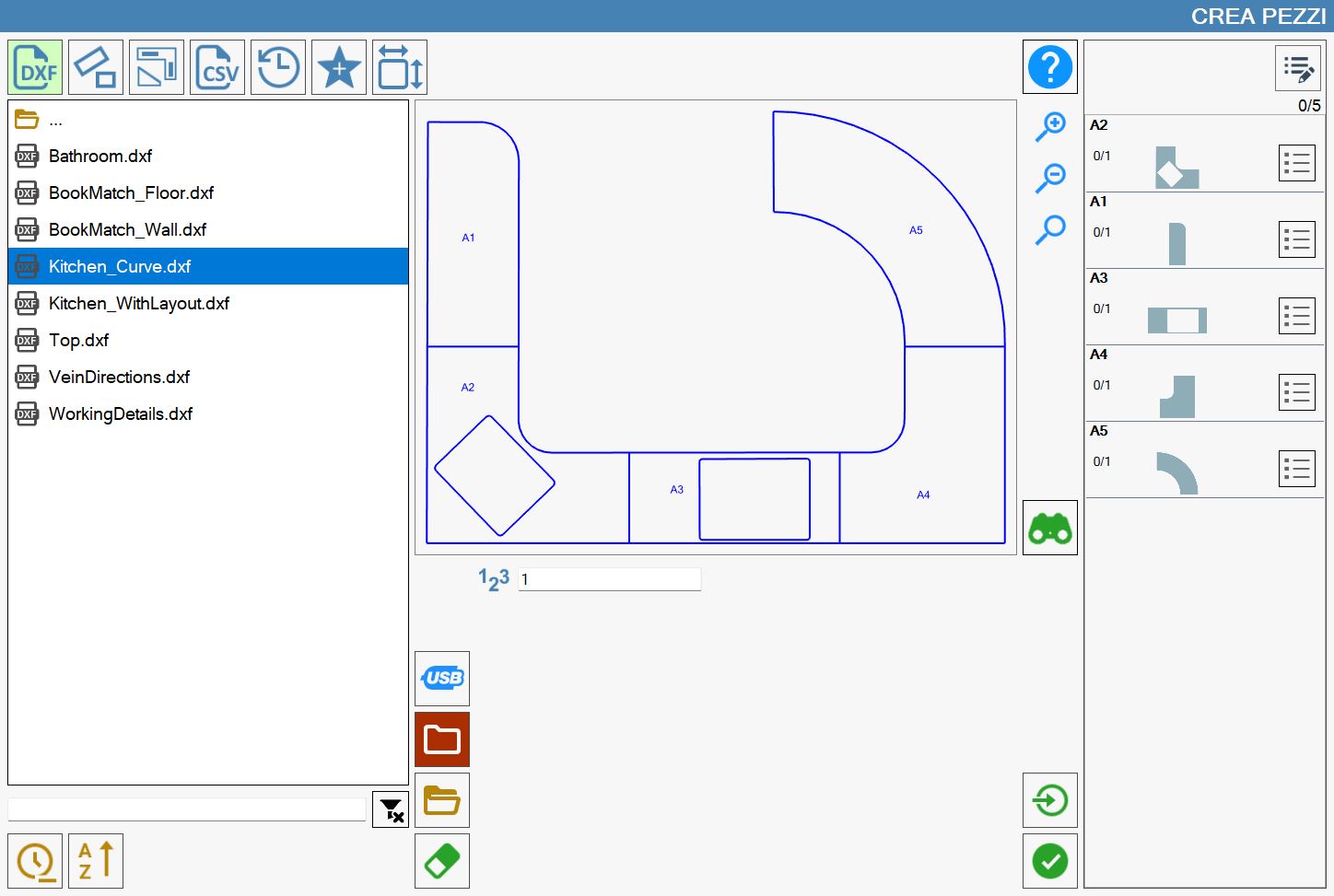

L’image suivante montre comment, après avoir appuyé sur le bouton « Importer les pièces », la liste des pièces a été renseignée avec les éléments composant le fichier DXF choisi pour l’importation.

Liste des pièces importées

La liste des pièces affichée dans la partie droite du panneau « Créer des pièces » est initialement vide. Elle se remplit au fur et à mesure que des pièces sont créées à l’aide des fonctions décrites précédemment dans ce chapitre.

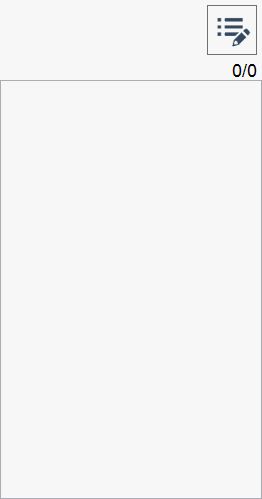

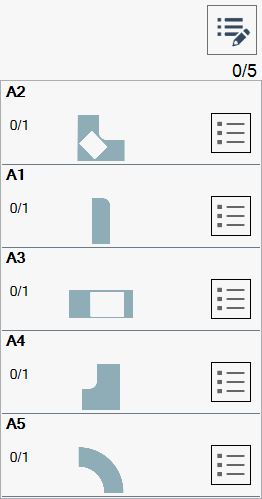

Un exemple de liste de pièces vide (à gauche) et un exemple de liste renseignée (à droite) sont présentés ci-dessous :

Propriétés avancées des pièces

Les images d’exemple précédentes montrent un seul bouton dans l’angle supérieur droit de la liste des pièces à usiner :

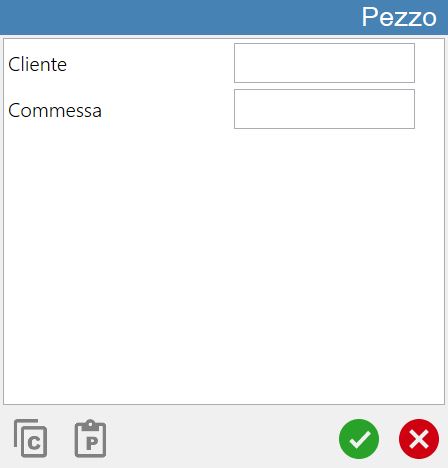

	Afficher les informations avancées de la pièce Appuyer sur ce bouton affiche la fenêtre de gestion de la pièce suivante :

Dans la partie inférieure de la fenêtre Pièce se trouvent deux boutons décrits ci-dessous :

	Copier Permet de copier les propriétés avancées d’une pièce.
	Coller Permet de renseigner les champs de la fenêtre Pièce avec les données précédemment copiées.

Afficher les détails de la pièce

En reprenant l’exemple de la liste renseignée à droite affichée au début du chapitre, le comportement du bouton suivant est maintenant mis en évidence :

Afficher les détails de la pièce

Après avoir appuyé sur le bouton, la pièce apparaît dans la liste comme suit :

Ajouter la pièce sélectionnée aux favoris

Il est possible d’insérer n’importe quelle pièce dans la section réservée aux pièces favorites à l’aide du bouton suivant :

Ajouter aux favoris Ajoute une pièce à la liste des favoris.

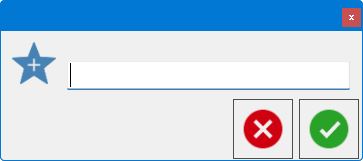

Appuyer sur ce bouton affiche la fenêtre contextuelle suivante :

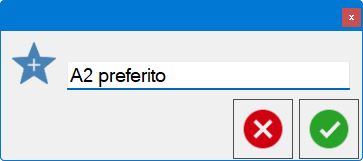

Renseigner le champ de texte puis confirmer permet à l’opérateur d’insérer la pièce sélectionnée dans la liste des pièces favorites décrite précédemment.

Rechercher le DXF d’origine

Il est possible de rechercher le dossier du DXF d’origine à l’aide du bouton suivant :

Rechercher la pièce Recherche le fichier DXF d’origine de la pièce sélectionnée.

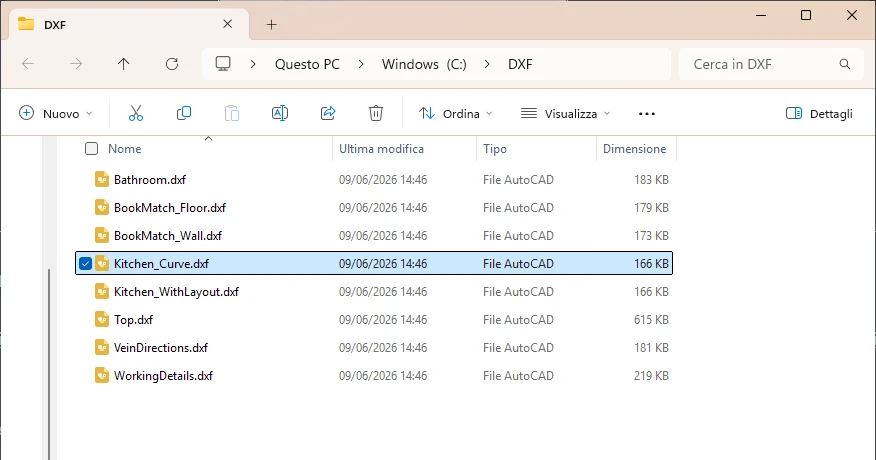

En appuyant sur ce bouton, si Parametrix trouve correctement le fichier DXF d’origine, une fenêtre de l’Explorateur de fichiers semblable à la suivante s’ouvre :
