DOC3.12 LISTE DES PIÈCES

Lorsqu’une ou plusieurs pièces sont créées et importées dans Parametrix, le programme les ajoute à la liste des pièces située dans la section droite de l’écran principal.

À l’aide de la liste des pièces, l’opérateur peut :

Insérer les pièces dans la zone de travail ;
Suivre les pièces usinées et celles restant à usiner ;
Apporter certaines modifications aux pièces.

Éléments de la liste

Chaque ligne de la liste représente une pièce importée dans Parametrix.

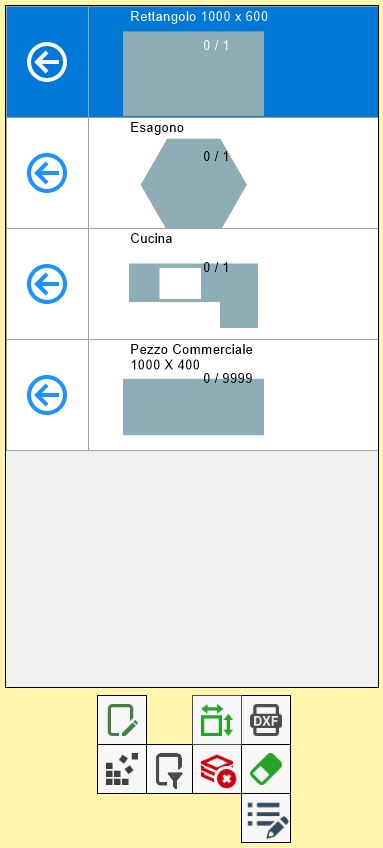

Comme le montre cette image, une ligne contient les informations suivantes relatives à la pièce :

Aperçu de la forme	Représentation simplifiée de la géométrie de la pièce.
Repère de la pièce	Étiquette ajoutée à la pièce pour l’identifier. REMARQUE Si l’opérateur ne choisit pas le repère lors de la création, le programme identifie la pièce par le nom du fichier (DXF ou CSV) depuis lequel elle a été importée, ou par les dimensions des côtés s’il s’agit d’un rectangle.
Nombre de pièces insérées et total	Indique le nombre de pièces de cette ligne qui ont été insérées dans la zone de travail et le nombre total de pièces de ce type pouvant être insérées.

Insérer les pièces dans la zone de travail

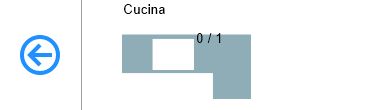

Pour insérer les pièces dans la zone de travail, utiliser le bouton suivant présent sur chaque ligne de la liste :

Insérer les pièces dans la zone de travail
Permet d’insérer la pièce sélectionnée dans la zone de travail.

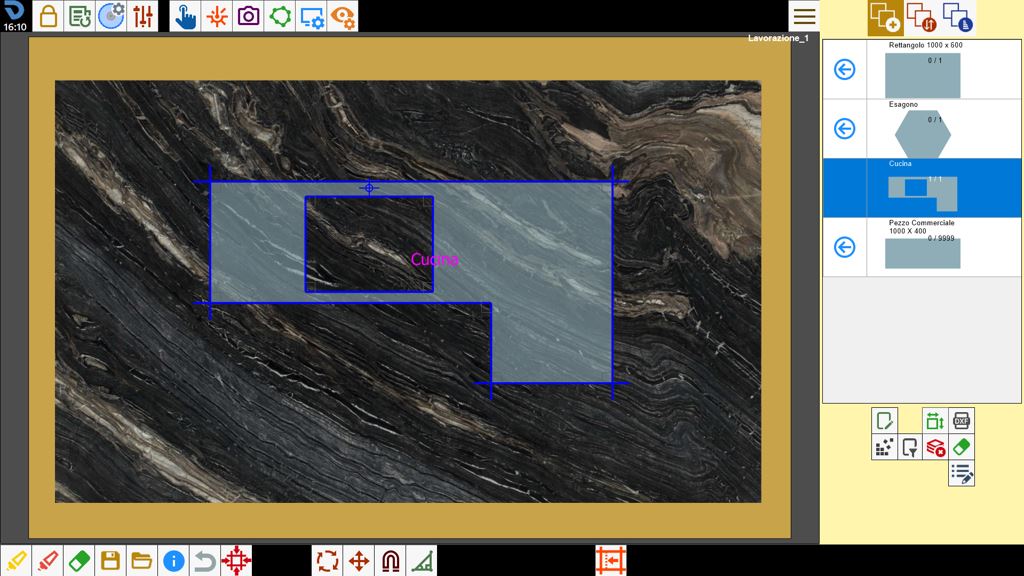

La pièce sélectionnée a été positionnée dans la zone de travail et le nombre de pièces insérées pour cette ligne a été mis à jour.


REMARQUE

Une fois le nombre maximal atteint, le bouton « Insérer les pièces » de cette ligne disparaît, car toutes les pièces de cette ligne ont été traitées.

Opérations sur les pièces de la liste

Les boutons situés sous la liste permettent de gérer les éléments de la liste. En particulier :

	Effacer la liste des pièces Permet de supprimer tout le contenu de la liste des pièces. REMARQUE Les pièces commerciales ne sont pas supprimées de la liste. ATTENTION ! Toutes les pièces liées aux lignes supprimées de la liste sont retirées de la zone de travail.
	Masquer/Afficher les pièces commerciales Permet de masquer ou d’afficher les lignes de la liste associées aux pièces commerciales. ATTENTION ! Lorsque les lignes associées aux commandes commerciales sont masquées, toutes les pièces qui leur sont liées et présentes dans la zone de travail sont retirées.
	Supprimer la pièce Permet de sélectionner individuellement les pièces à supprimer de la liste.
	Filtrer/Trier les pièces Il est possible d’appliquer un filtre aux pièces de la liste ou de les trier selon différents critères.
	Propriétés supplémentaires de la pièce L’opérateur peut attribuer et modifier les propriétés supplémentaires de la pièce sélectionnée.

Supprimer la pièce

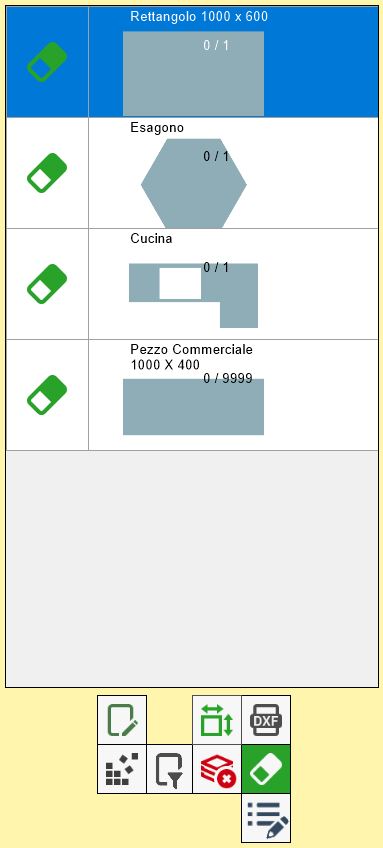

Cette fonction permet de supprimer individuellement des pièces de la liste. Après avoir appuyé sur le bouton, le programme demande à l’utilisateur de sélectionner la ligne à supprimer en remplaçant la flèche d’insertion des pièces dans la zone de travail par une gomme.

Appuyer sur ce bouton supprime la ligne correspondante et donc toutes les pièces qu’elle représente.

ATTENTION !

La suppression d’une ligne retire de la zone de travail toutes les pièces qui lui sont liées.
