Cette fonction permet d’ajouter une bordure de type chanfrein ou de type bec (bec de hibou), ou les deux, aux coupes de la pièce sélectionnée.

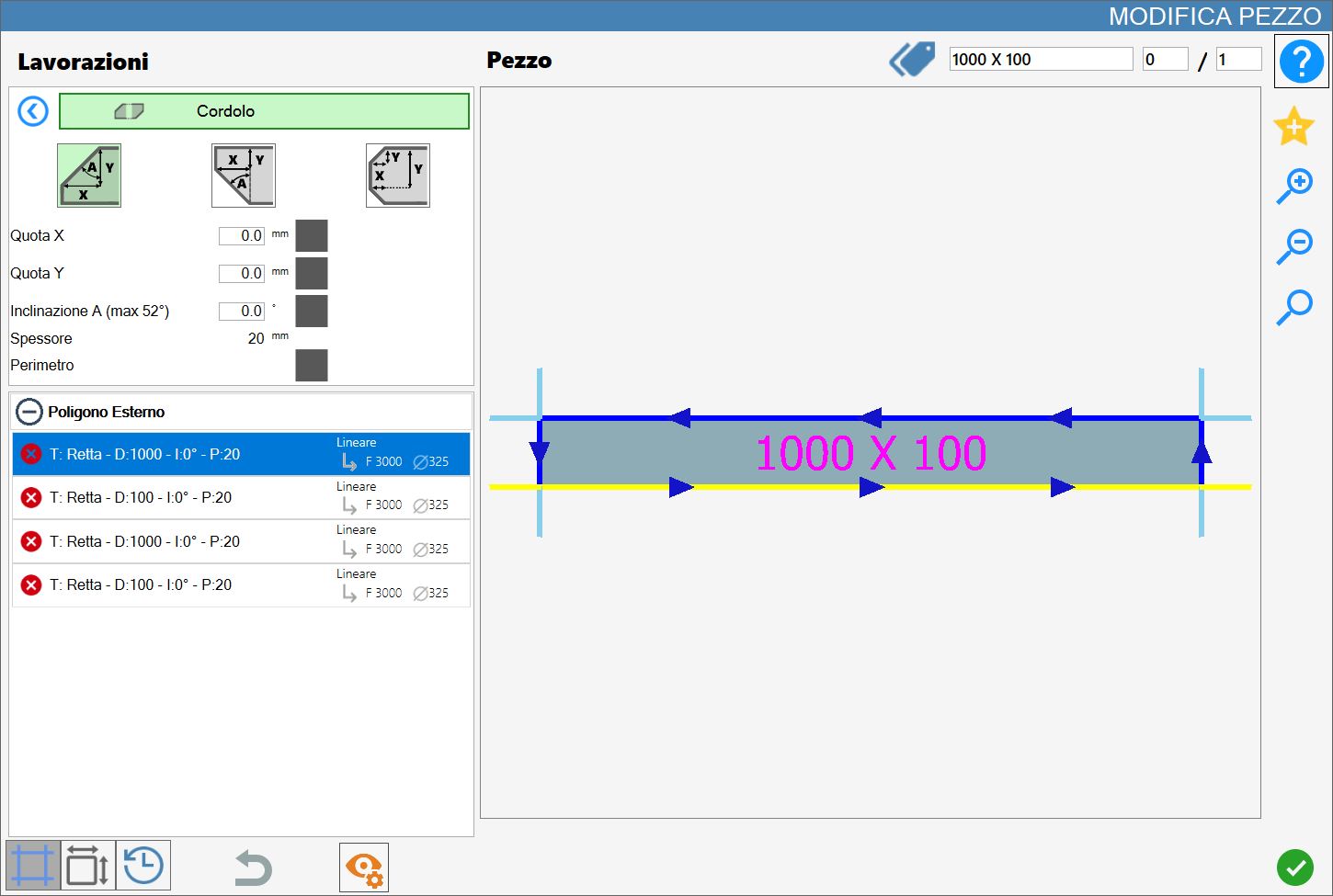

L’interface de cette fonction ressemble à l’image suivante :
Paramètres
Pour utiliser cet usinage, il faut d’abord choisir l’un des trois modes disponibles en sélectionnant le bouton correspondant :
Les modes « Chanfrein », « Bec » et « Chanfrein et Bec » sont mutuellement exclusifs : l’activation de l’un exclut automatiquement les autres.
 | Chanfrein |
 | Bec (bec de hibou) |
 | Chanfrein et Bec |
Les paramètres suivants sont communs aux deux types d’usinage :
Cote X | Distance le long de l’axe X à partir du bord de la pièce. |
Cote Y | Distance le long de l’axe Y à partir du bord de la pièce. |
Inclinaison A | Angle d’inclinaison de la coupe exprimé en degrés sexagésimaux. |
Inclinaison B | Angle d’inclinaison de la coupe par rapport au bec, exprimé en degrés sexagésimaux. |
Épaisseur | L’épaisseur de la dalle actuellement définie dans Parametrix est affichée afin d’aider l’utilisateur à appliquer l’usinage. |
Périmètre | En activant ce paramètre, l’usinage est exécuté sur tout le périmètre de la pièce. |

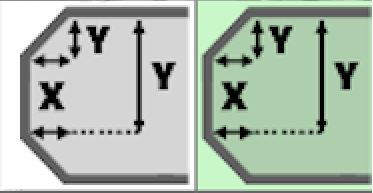

À côté des trois premiers paramètres géométriques se trouvent des cases à cocher carrées, initialement désactivées. Il est nécessaire d’en activer une pour spécifier le paramètre à maintenir constant ; ainsi, en fournissant une deuxième valeur, la troisième est calculée automatiquement. Les cases à cocher ne peuvent pas être activées si la valeur du paramètre correspondant est égale à zéro, afin d’éviter de définir des configurations géométriquement incohérentes ou non valides.
Exécution de l’usinage
Il est possible d’appliquer l’usinage en appuyant sur le bouton situé à gauche de la coupe appropriée dans la liste des polygones.
Une icône rouge avec un « X » indique que l’usinage ne peut pas être appliqué à la coupe souhaitée.
L’usinage de bordure ne peut être exécuté que sur les coupes de type ligne.
Chaque bordure insérée avec succès sur le matériau entraîne la mise à jour de l’aperçu et son insertion automatique dans la section « Usinages ajoutés » à gauche.
Exécution Chanfrein
Côté

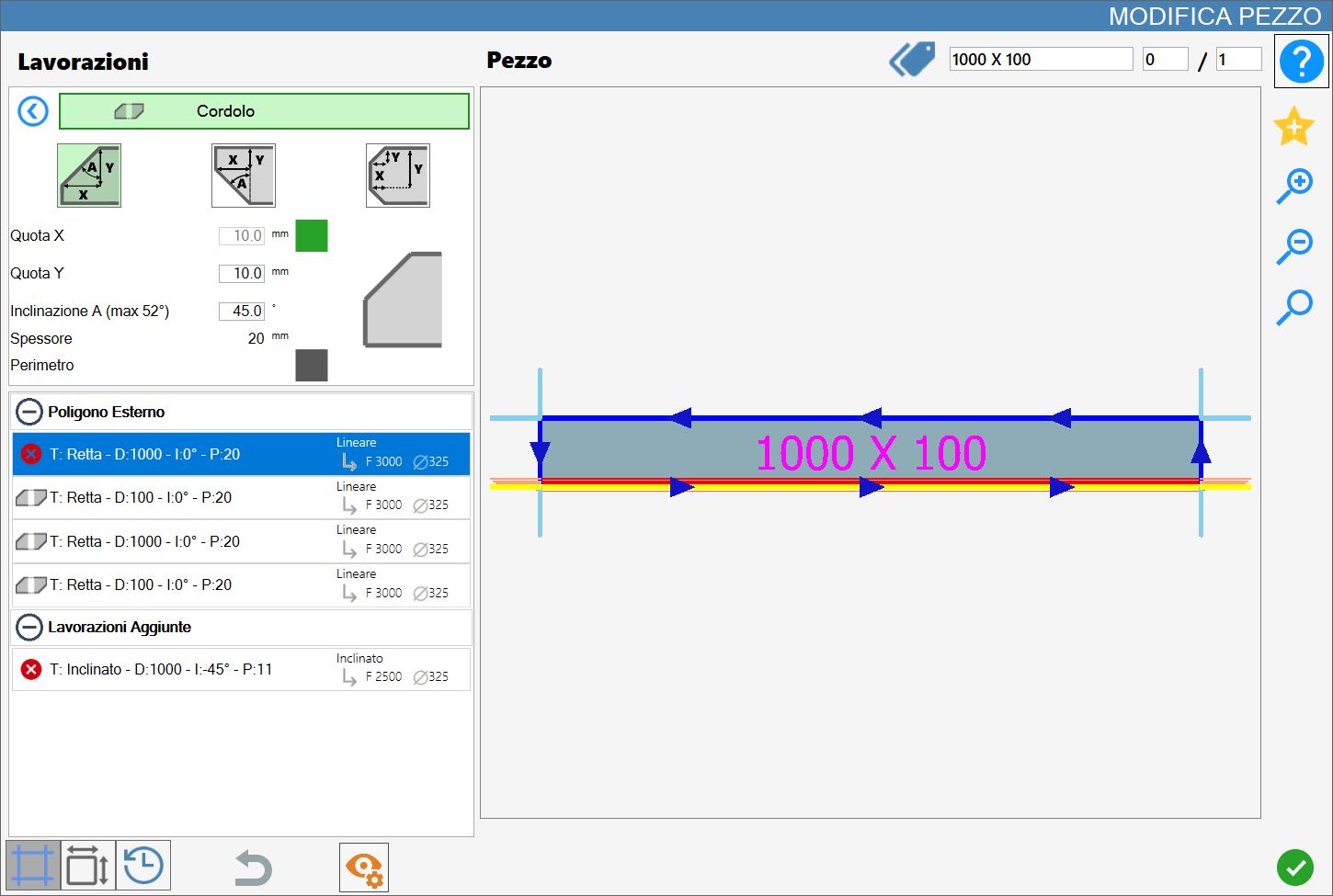

L’image suivante montre l’usinage de bordure appliqué à un côté de la pièce sur l’angle supérieur.
Pour appliquer l’usinage au côté souhaité, cliquer dessus.
Périmètre

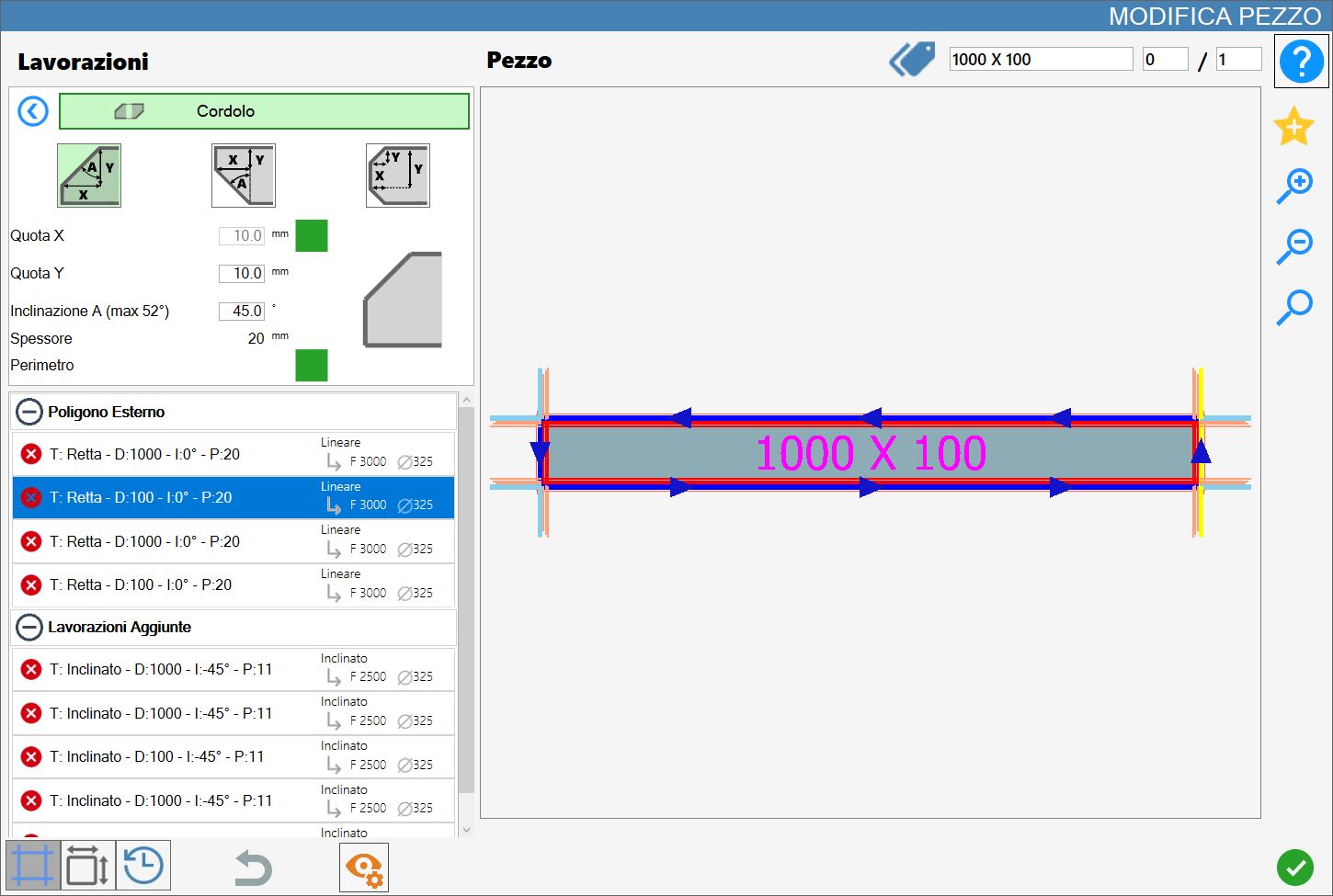

L’image suivante montre l’usinage de bordure appliqué au périmètre de la pièce sur l’angle supérieur.
Pour appliquer l’usinage au périmètre, activer la case à cocher à droite du texte, puis cliquer sur un côté de la pièce.
Exécution Bec
Côté

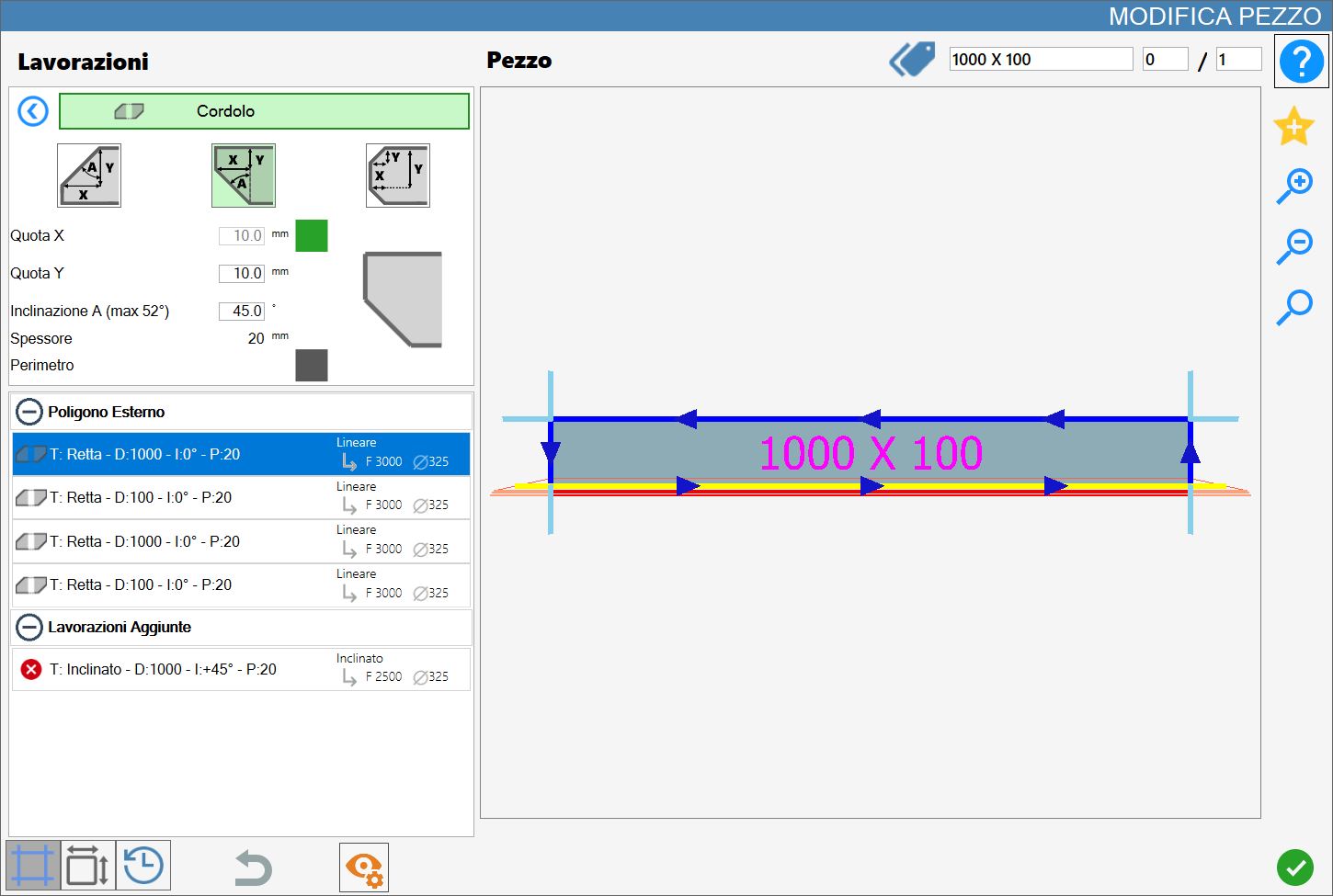

L’image suivante montre l’usinage de bordure appliqué à un côté de la pièce sur l’angle inférieur.
Pour appliquer l’usinage au côté souhaité, cliquer dessus.
Périmètre

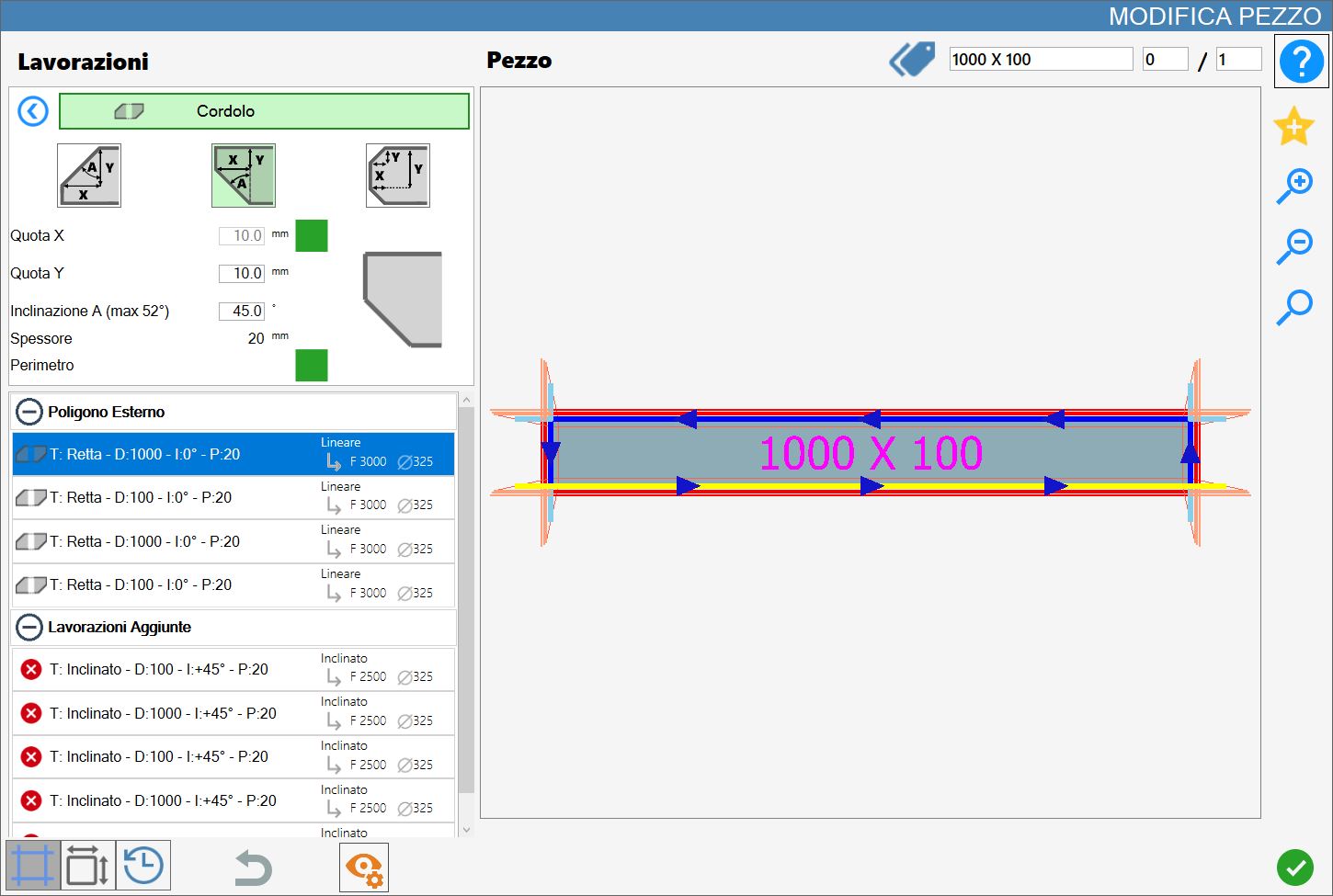

L’image suivante montre l’usinage de bordure appliqué au périmètre de la pièce sur l’angle inférieur.
Pour appliquer l’usinage au périmètre, activer la case à cocher à droite du texte, puis cliquer sur un côté de la pièce.
Exécution Chanfrein et Bec
Côté

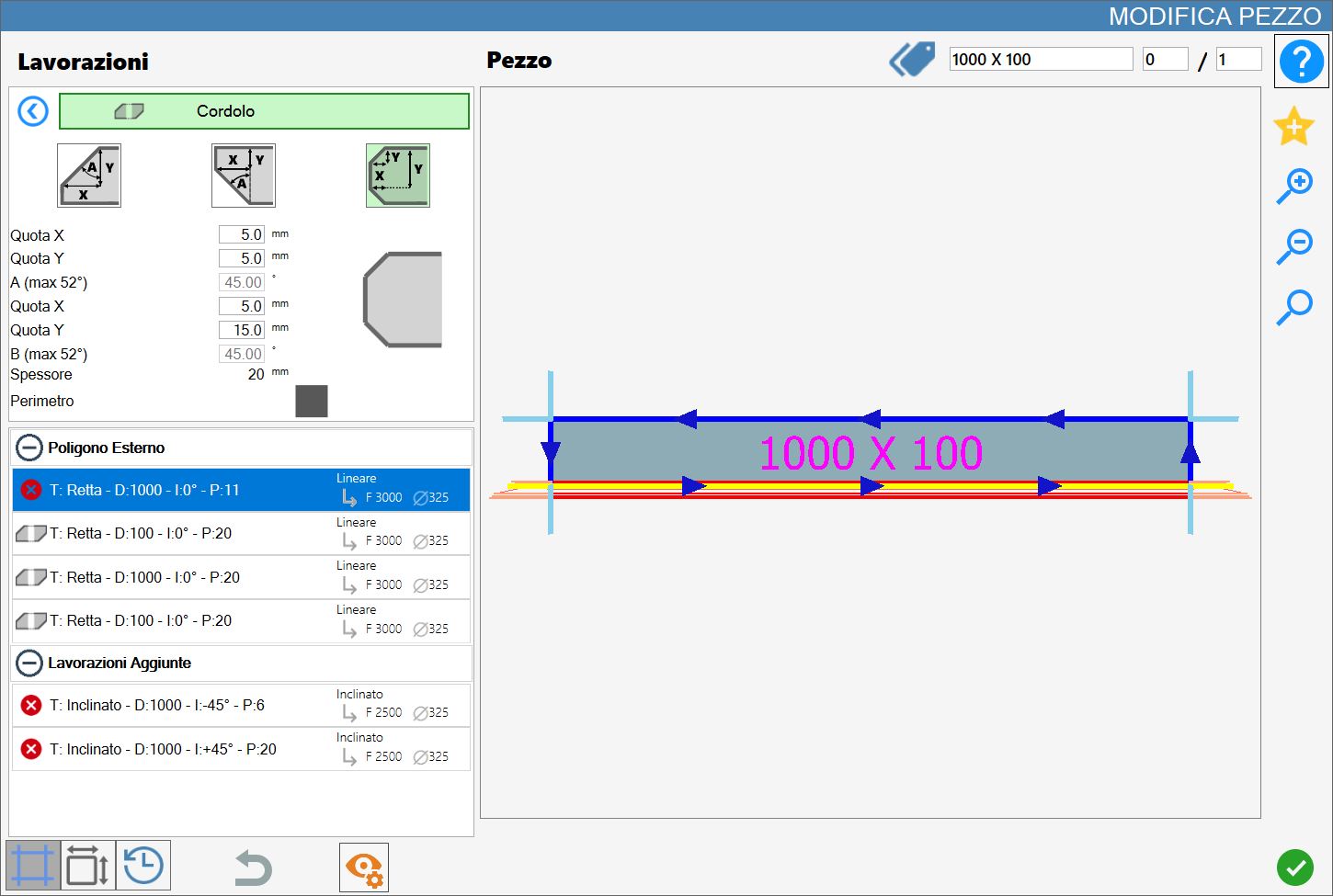

L’image suivante montre l’usinage de bordure appliqué à un côté de la pièce sur les angles supérieur et inférieur
Pour appliquer l’usinage au côté souhaité, cliquer dessus.
Périmètre

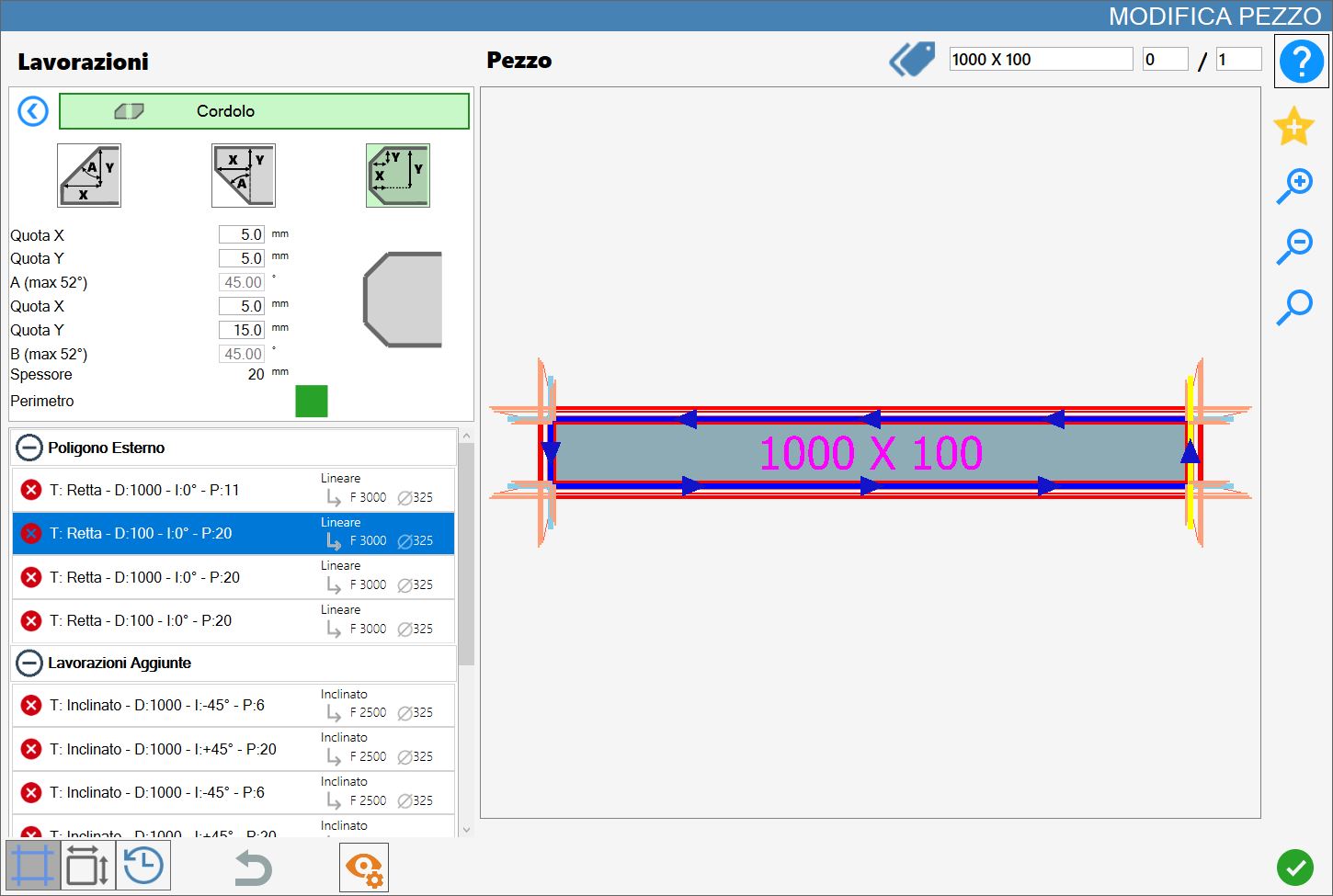

L’image suivante montre l’usinage de bordure appliqué au périmètre de la pièce sur les angles supérieur et inférieur.
Pour appliquer l’usinage au périmètre, activer la case à cocher à droite du texte, puis cliquer sur un côté de la pièce.
