Cette fonction permet à l’opérateur d’effectuer des usinages sur la surface du matériau.


Types d’usinage

Pour utiliser cet usinage, il faut d’abord choisir l’un des deux modes disponibles en sélectionnant le bouton correspondant :

REMARQUE

Les modes « Surface rectangulaire » et « Surface zigzag » sont mutuellement exclusifs : l’activation de l’un exclut automatiquement l’autre.


Surface rectangulaire
La machine effectue des passes parallèles pour se déplacer sur la surface.
Le disque est utilisé pour cet usinage.


Surface zigzag
La machine effectue des passes en zigzag pour se déplacer sur la surface.
La fraise est utilisée pour cet usinage.

Paramètres

Rotation axe C

Détermine l’orientation de l’usinage, qui peut être horizontale (0_) ou verticale (90_) par rapport au plan de travail.

REMARQUE

Les modes « 0_ » et « 90_ » sont mutuellement exclusifs : l’activation de l’un exclut automatiquement l’autre.

Allongement de passe

Chaque coupe générée par cet usinage est prolongée, aussi bien en tête qu’en queue, de la longueur indiquée par ce paramètre.

Profondeur de coupe

Indique la profondeur de l’usinage dans le matériau.

Exécution de l’usinage

REMARQUE

Il est possible d’appliquer l’usinage en appuyant sur le bouton situé à gauche de la coupe appropriée dans la liste des polygones.
Une icône rouge avec un « X » indique que l’usinage ne peut pas être appliqué à la coupe souhaitée.

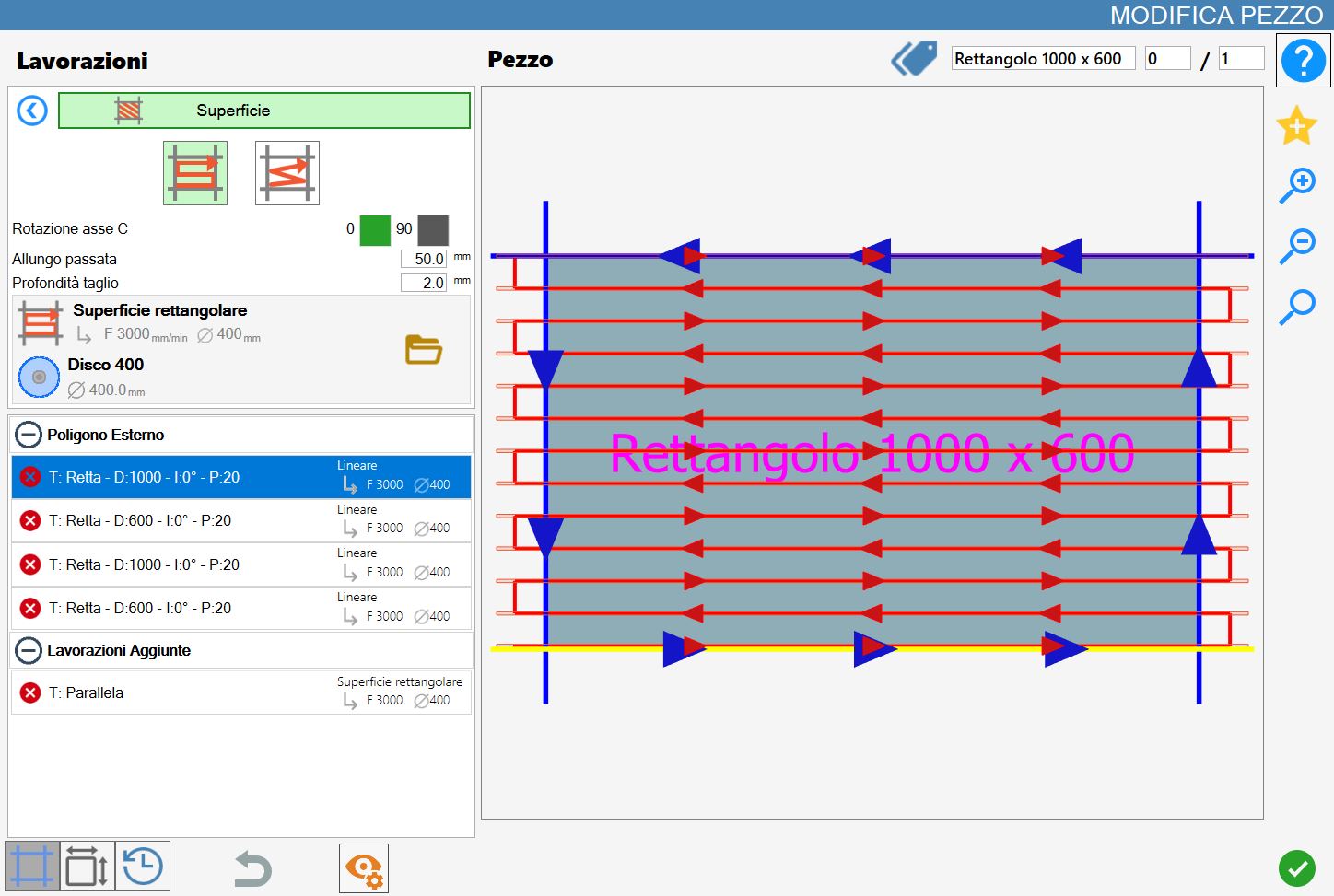

Exécution Surface rectangulaire

Après avoir défini les paramètres d’usinage, sélectionner un côté de la pièce sur lequel exécuter l’usinage.
Les coupes sont effectuées du bas vers le haut.

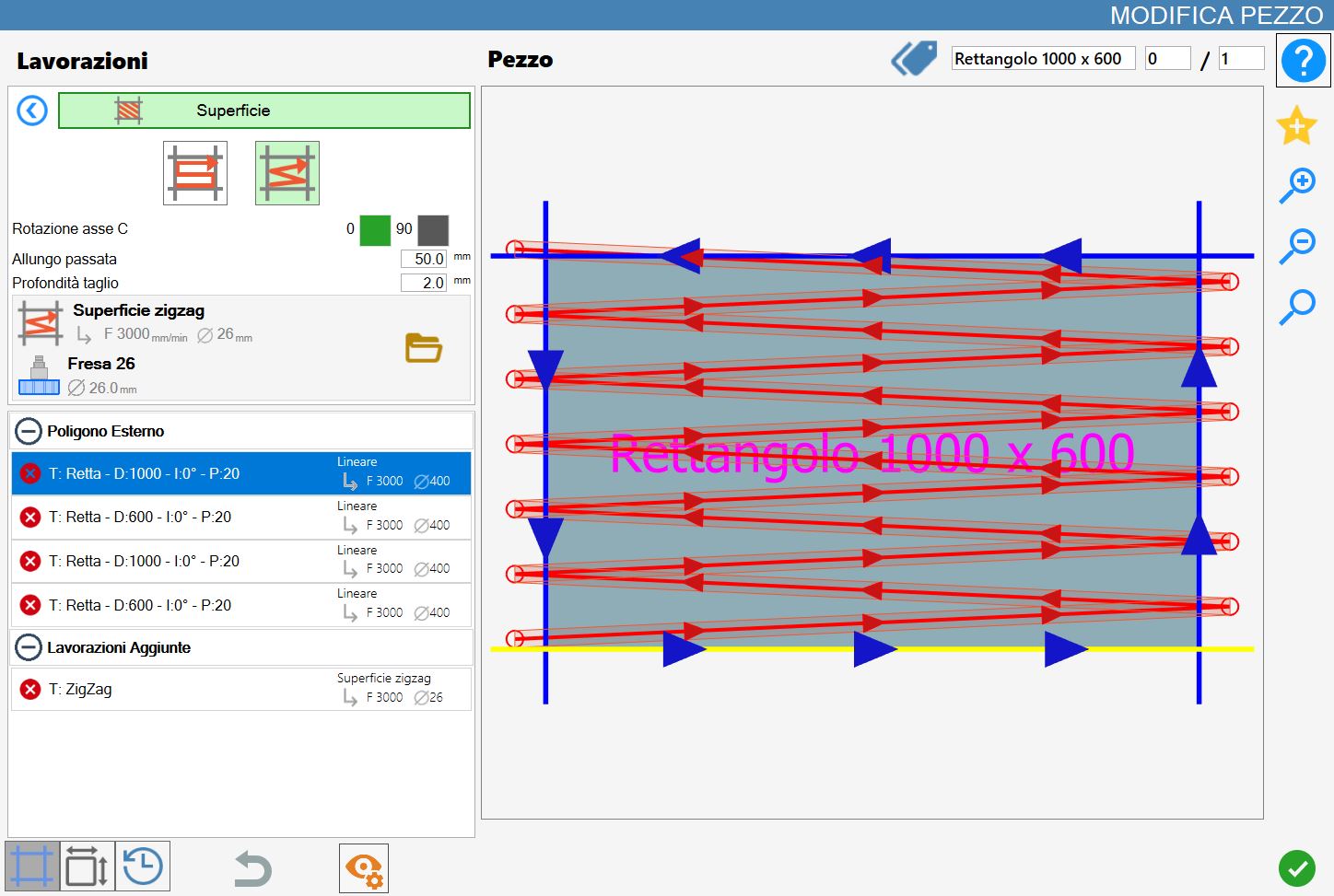

Exécution Surface ZigZag

Après avoir défini les paramètres d’usinage, sélectionner un côté de la pièce sur lequel exécuter l’usinage.
Les coupes sont effectuées du bas vers le haut.



Paramètres d’usinage de la dalle

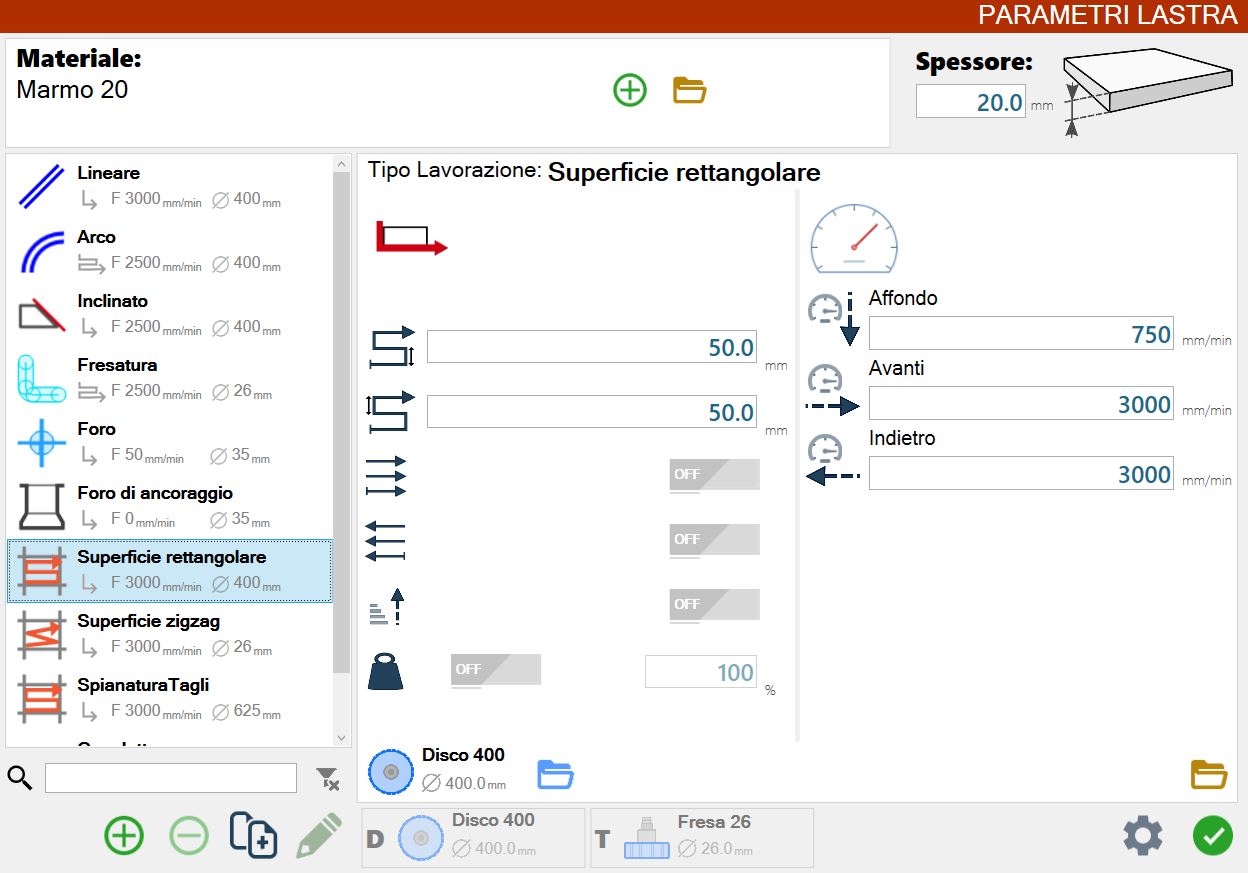

L’opérateur peut modifier les paramètres liés aux usinages de surface depuis le panneau des paramètres d’usinage de la dalle.


Surface rectangulaire

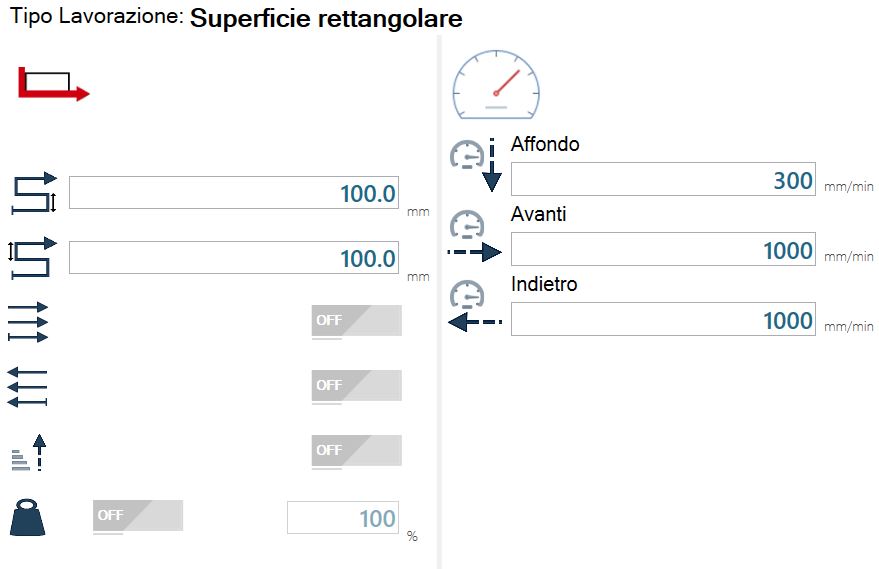

Cet écran affiche les paramètres d’usinage du mode « Surface rectangulaire ».


Description des paramètres


Distance entre passes à l’aller
Représente la distance entre la passe aller et la passe retour suivante.


Distance entre passes au retour
Représente la distance entre la passe retour et la passe aller suivante.


Passes en avant uniquement
Si cette option est activée, toutes les passes sont exécutées dans le sens aller, c’est-à-dire de la gauche vers la droite de la pièce.


Passes en arrière uniquement
Si cette option est activée, toutes les passes sont exécutées dans le sens retour, c’est-à-dire de la droite vers la gauche de la pièce.


Relever disque en fin de passe
Si cette option est activée, le disque est relevé à la fin de chaque passe.


Pression du piston
Permet d’activer la pression du piston sur le matériau et d’en définir l’intensité

REMARQUE

L’activation des paramètres des passes dans un sens spécifique est mutuellement exclusive.
Si l’un des deux est activé, le programme impose également l’activation du relevage du disque en fin de passe.

Description des paramètres de vitesse


Plongée
Détermine la vitesse pendant la phase de pénétration de l’outil dans le matériau.


Avant
Indique la vitesse souhaitée pendant la phase de coupe en aller.


Arrière
Indique la vitesse souhaitée pendant la phase de coupe au retour.

Surface zigzag

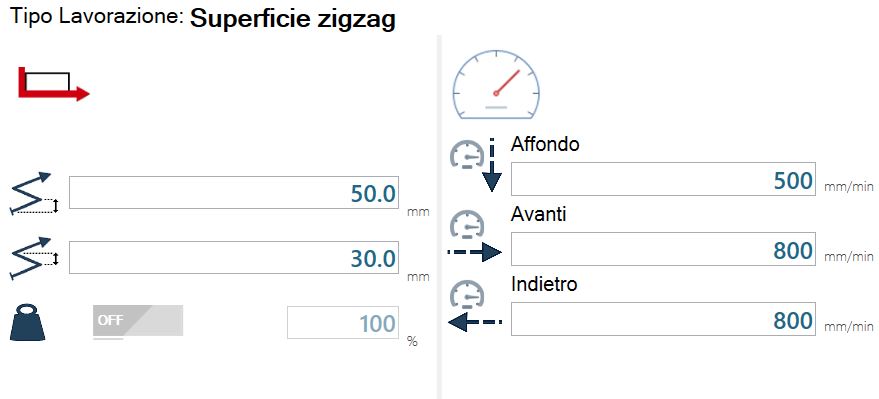

Cet écran affiche les paramètres d’usinage du mode « Surface zigzag ».


Description des paramètres


Distance entre passes à l’aller
Représente la distance verticale entre le point de départ de la passe diagonale et son point d’arrivée dans le sens aller.


Distance entre passes au retour
Représente la distance verticale entre le point de départ de la passe diagonale et son point d’arrivée dans le sens retour.

;
