Cette fonction permet à l’opérateur d’ajouter une rainure dans une zone de la pièce.

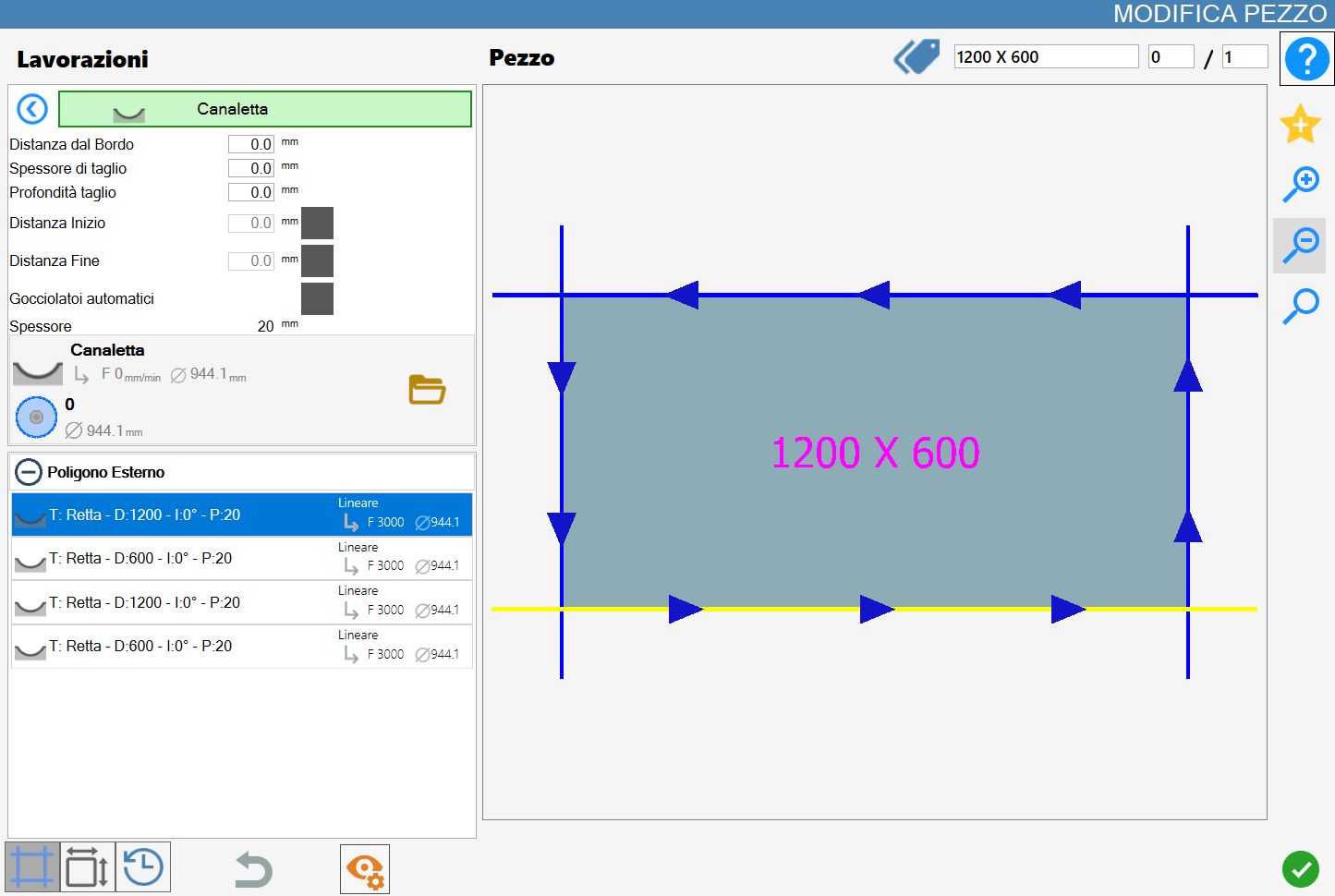

L’interface de cette fonction ressemble à l’image suivante :
/1.0-20250704-082817.png)
Paramètres
Distance du bord | L’opérateur doit saisir la distance en mm souhaitée à partir de l’un des bords de la pièce. |
Épaisseur de coupe | L’opérateur doit saisir l’épaisseur en mm de l’usinage de la rainure. |
Profondeur de coupe | L’opérateur doit saisir la profondeur en mm de l’usinage de la rainure. |
Distance de début | L’opérateur peut saisir la distance en mm par rapport à la coupe de référence de la rainure. |
Distance de fin | L’opérateur peut saisir la distance en mm par rapport à la coupe de référence de la pièce de la rainure. |
Rainures d’égouttage automatiques | L’opérateur peut décider si des rainures d’égouttage doivent être créées automatiquement sur la pièce après la création de la rainure. |
Épaisseur | Épaisseur du matériau. |
La distance de début, la distance de fin et les rainures d’égouttage automatiques peuvent être activées ou désactivées à l’aide des boutons situés à droite de la valeur.
Lorsqu’elles sont désactivées, Parametrix ne les prend pas en compte ; lorsqu’elles sont activées, le programme calcule le décalage.
Exécution de l’usinage

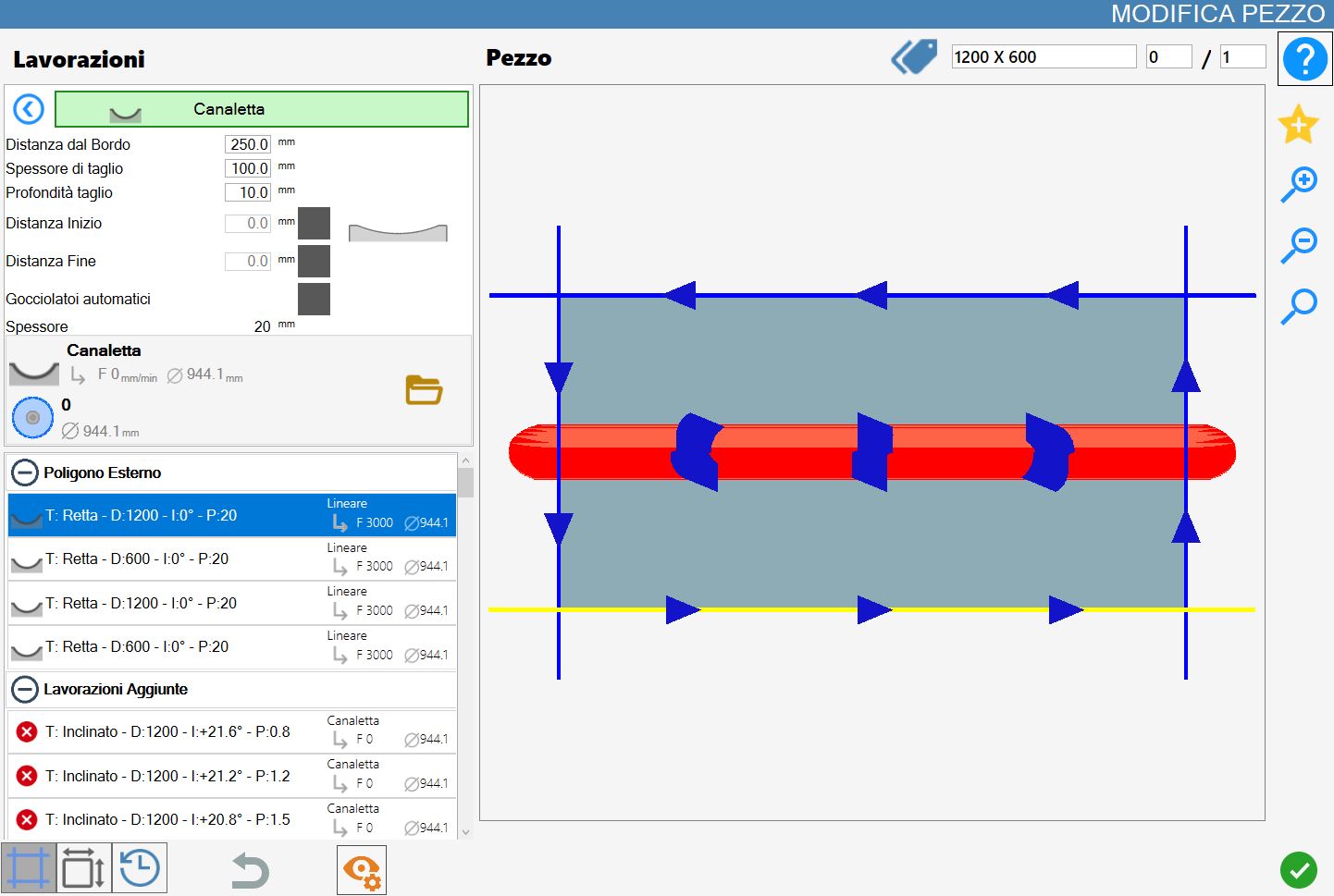

Rainure avec distance de début et de fin désactivées
La rainure est créée à une distance de 250mm de la coupe sélectionnée et s’étend sur toute la longueur de la pièce, avec une épaisseur d’usinage de 100mm et une profondeur de coupe de 10mm.
/1.2-20250704-093832.png)

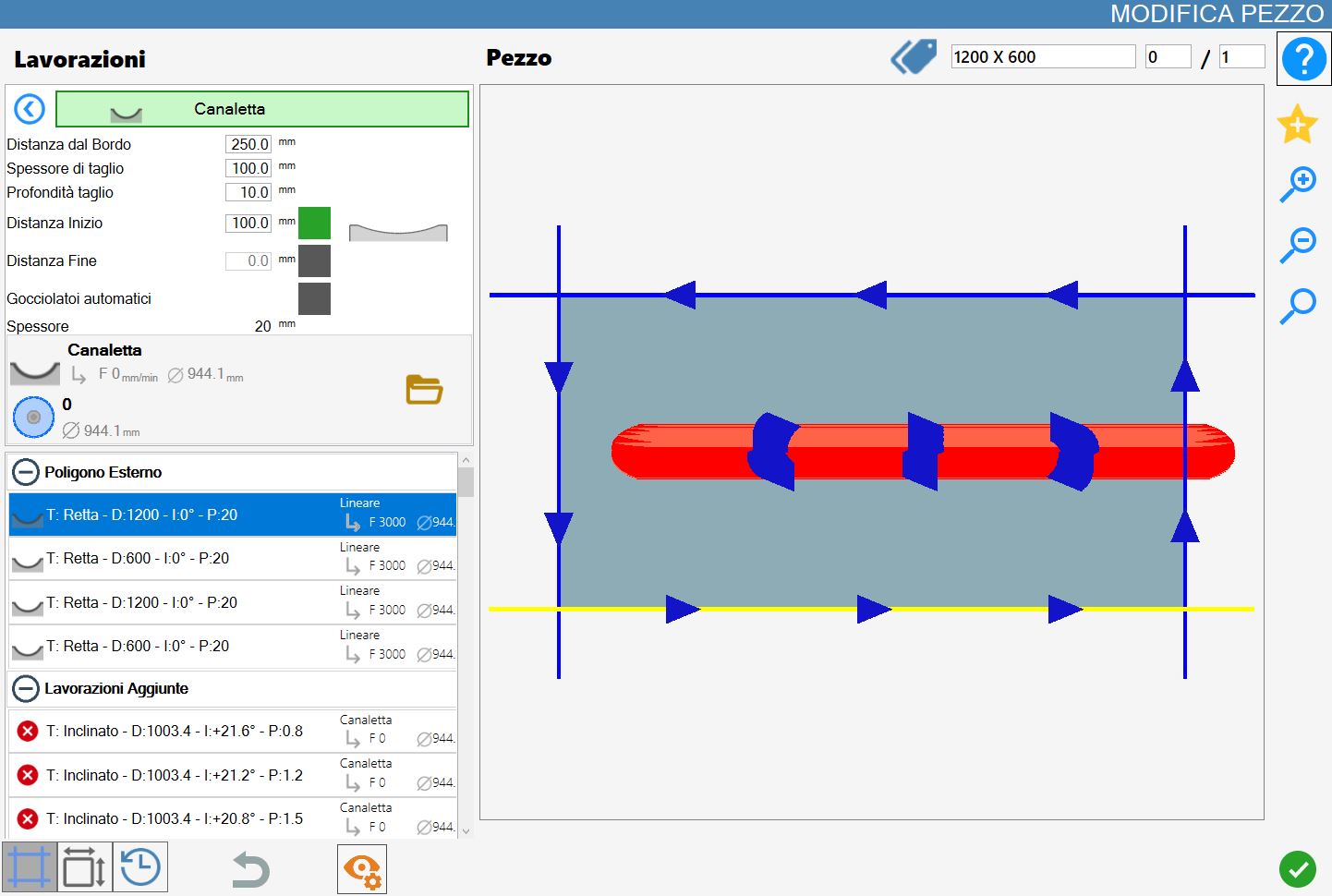

Rainure avec distance de début activée et distance de fin désactivée
La rainure est créée à une distance de 250mm de la coupe sélectionnée, avec une épaisseur d’usinage de 100mm et une profondeur de coupe de 10mm.
Comme on peut le voir, avec une distance de début de 100mm, la rainure commence à 100m de la coupe sélectionnée.
/1.3-20250704-093940.png)

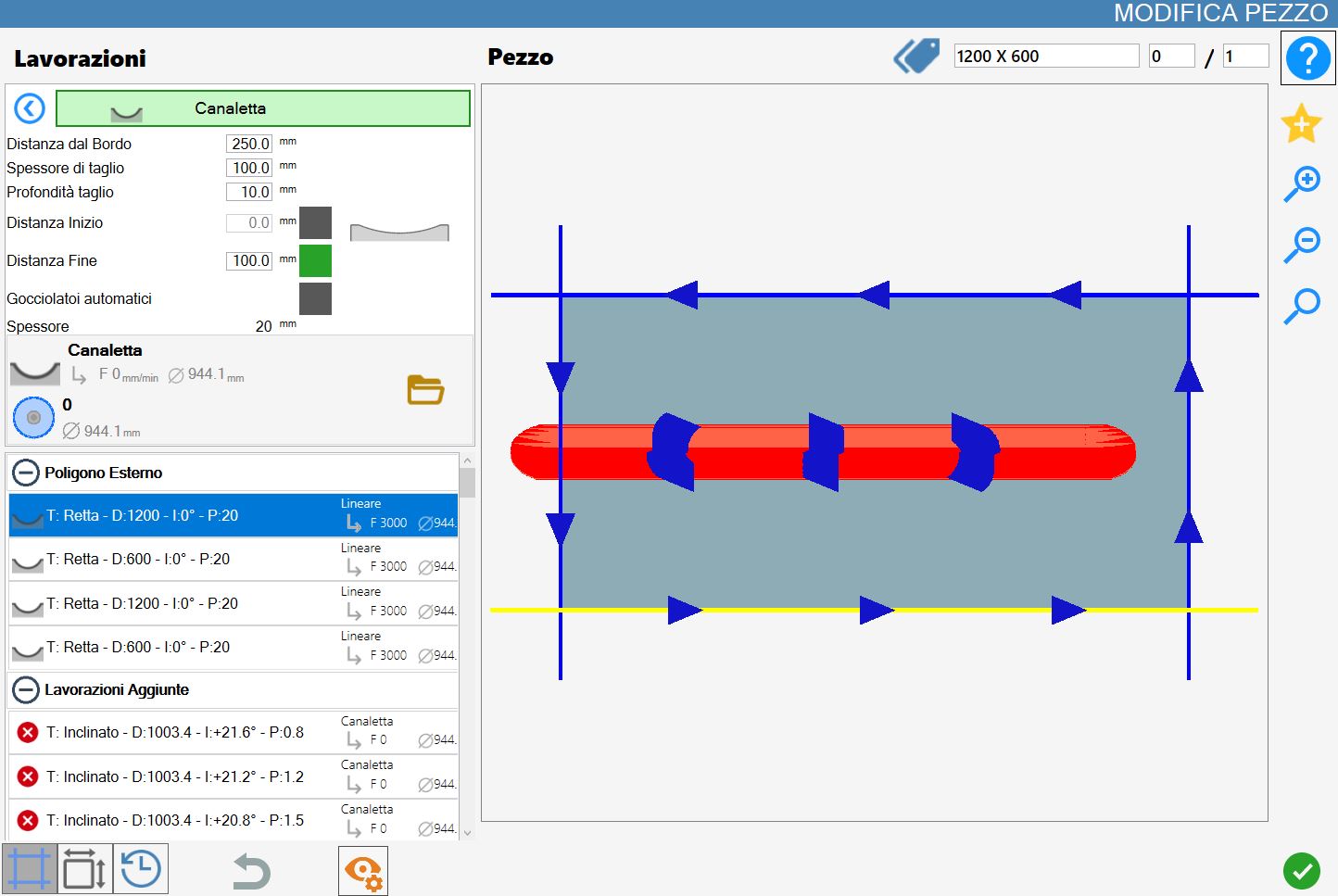

Rainure avec distance de début désactivée et distance de fin activée
La rainure est créée à une distance de 250mm de la coupe sélectionnée, avec une épaisseur d’usinage de 100mm et une profondeur de coupe de 10mm.
Comme on peut le voir, avec une distance de fin de 100mm, la rainure se termine à 100m de la coupe sélectionnée.
/1.4-20250704-094210.png)

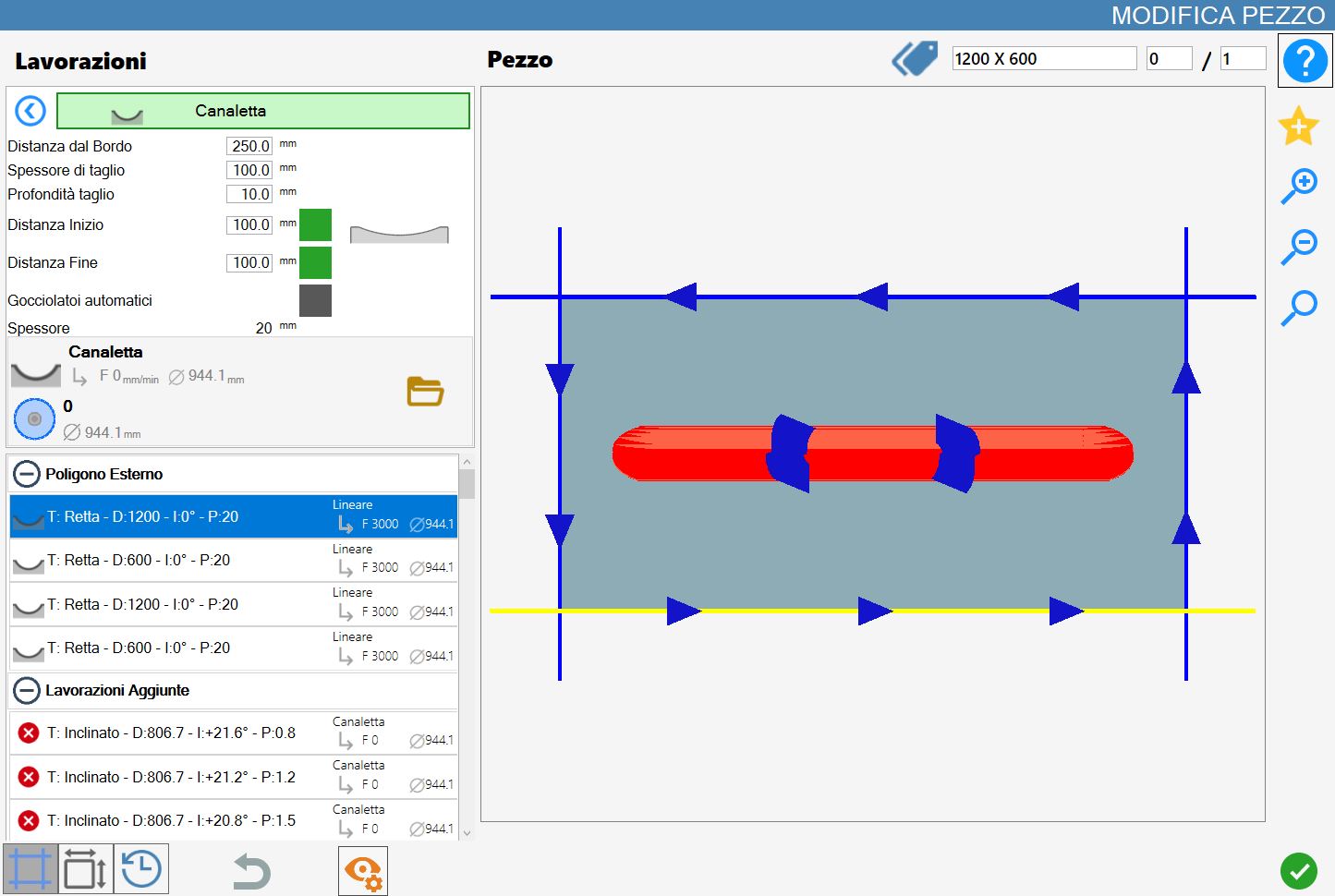

Rainure avec distance de début et de fin activées
La rainure est créée à une distance de 250mm de la coupe sélectionnée, avec une épaisseur d’usinage de 100mm et une profondeur de coupe de 10mm.
Comme on peut le voir, avec une distance de début de 100mm et une distance de fin de 100mm, la rainure commence et se termine à 100m de la coupe sélectionnée.
/1.5-20250704-094051.png)

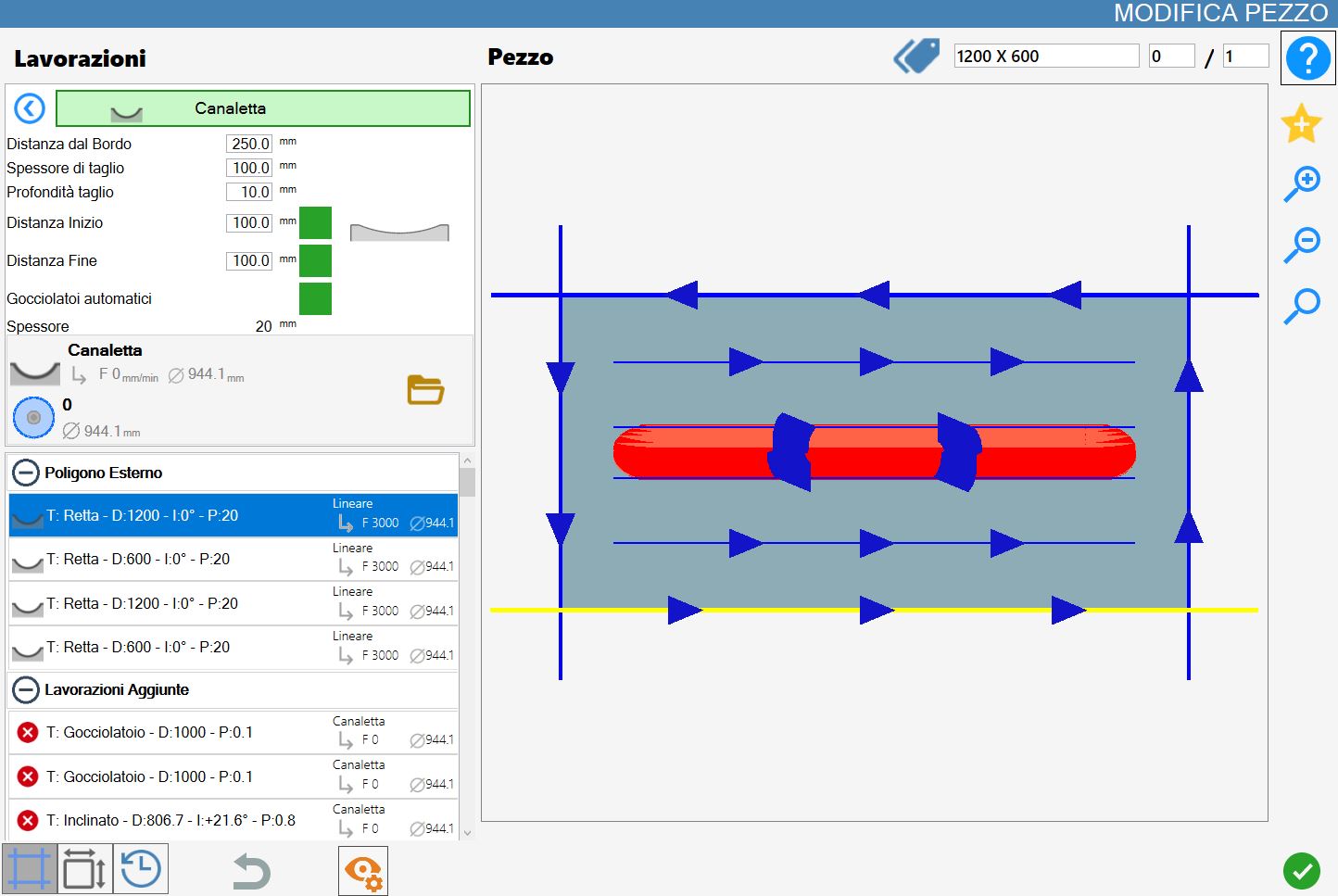

Rainure avec rainures d’égouttage automatiques activées
Des rainures d’égouttage sont automatiquement ajoutées à la pièce (pour les rainures d’égouttage, voir chapitre 3.12.2).
Les rainures d’égouttage sont positionnées à mi-chemin entre la rainure et la coupe la plus proche.
/1.6-20250704-094324.png)

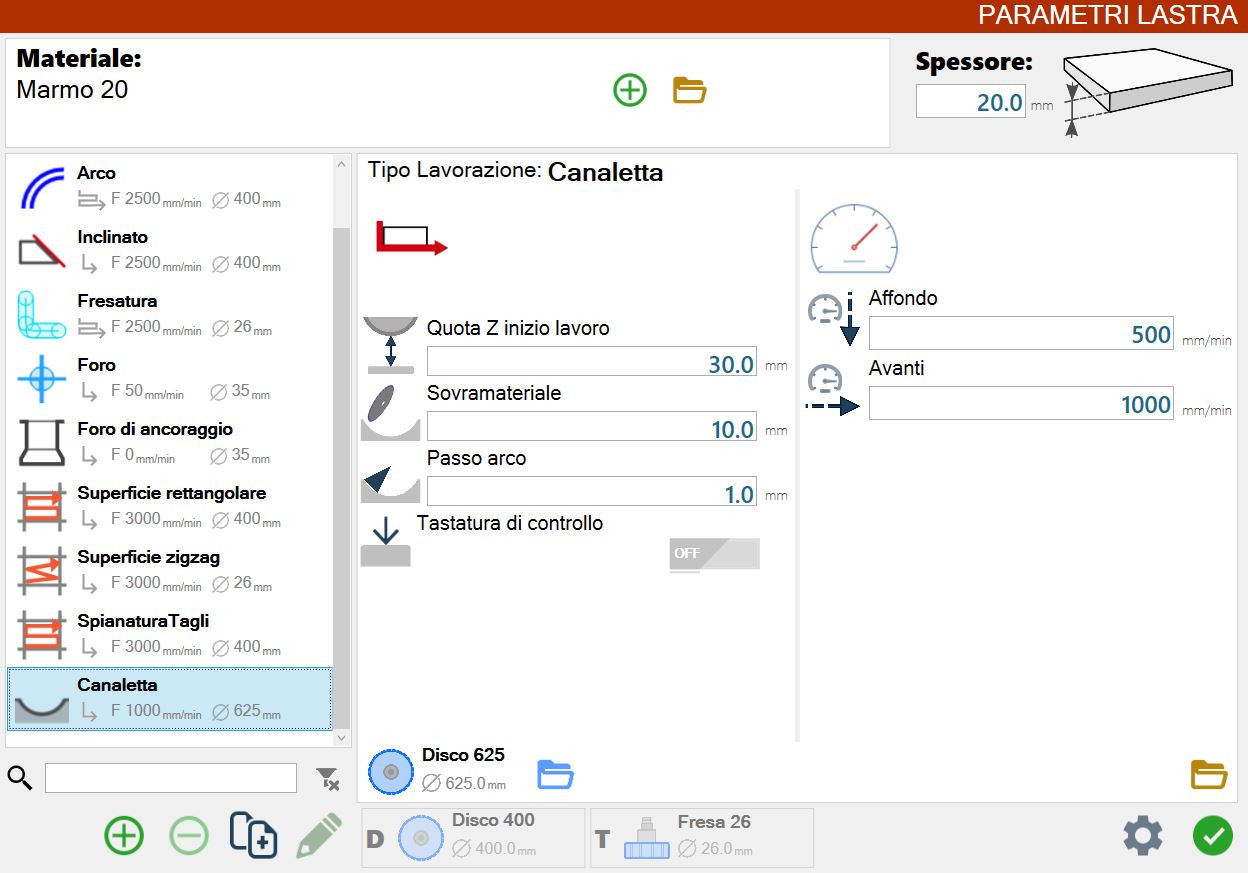

Paramètres d’usinage de la dalle
L’opérateur peut modifier les paramètres liés aux rainures depuis le panneau des paramètres d’usinage de la dalle.
/2.00.png)
Usinage avec passes simples

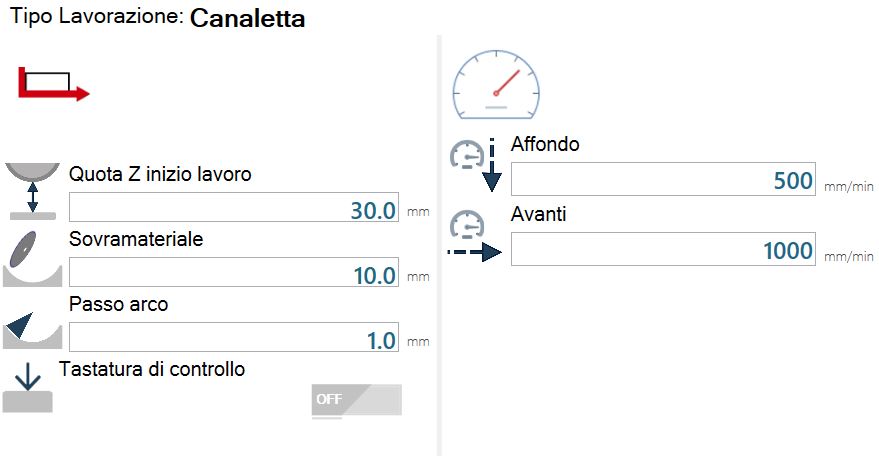

Cet écran affiche les paramètres d’usinage avec passes simples.
/2.01.png)
Description des paramètres
/2.04.png) | Cote Z de début d’usinage |
/2.05.png) | Surépaisseur |
/2.06.png) | Pas d’arc |
/2.07.png) | Palpage de contrôle |

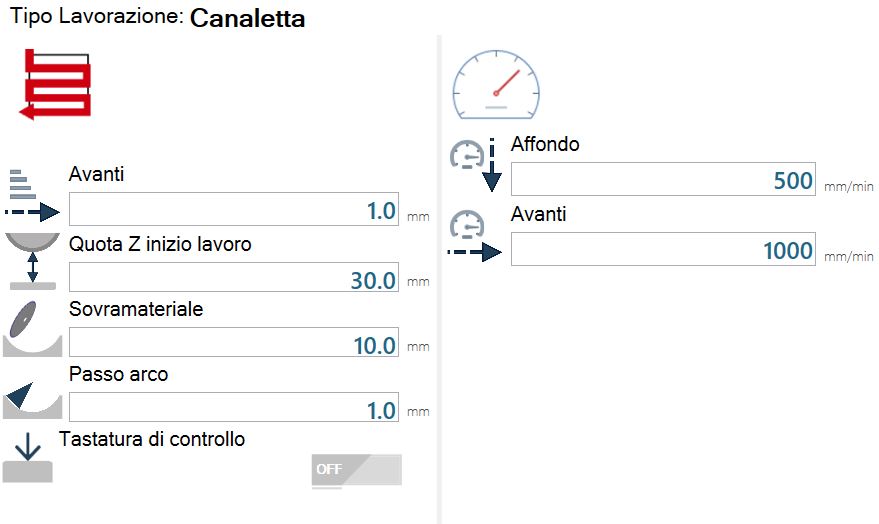

Usinage avec passes par pas
Cet écran affiche les paramètres d’usinage avec passes par pas.
/2.02.png)
Description des paramètres
/2.03.png) | Avant |
