Cette fonction permet à l’opérateur d’ajouter un raccordement au sommet ou au côté de la pièce.

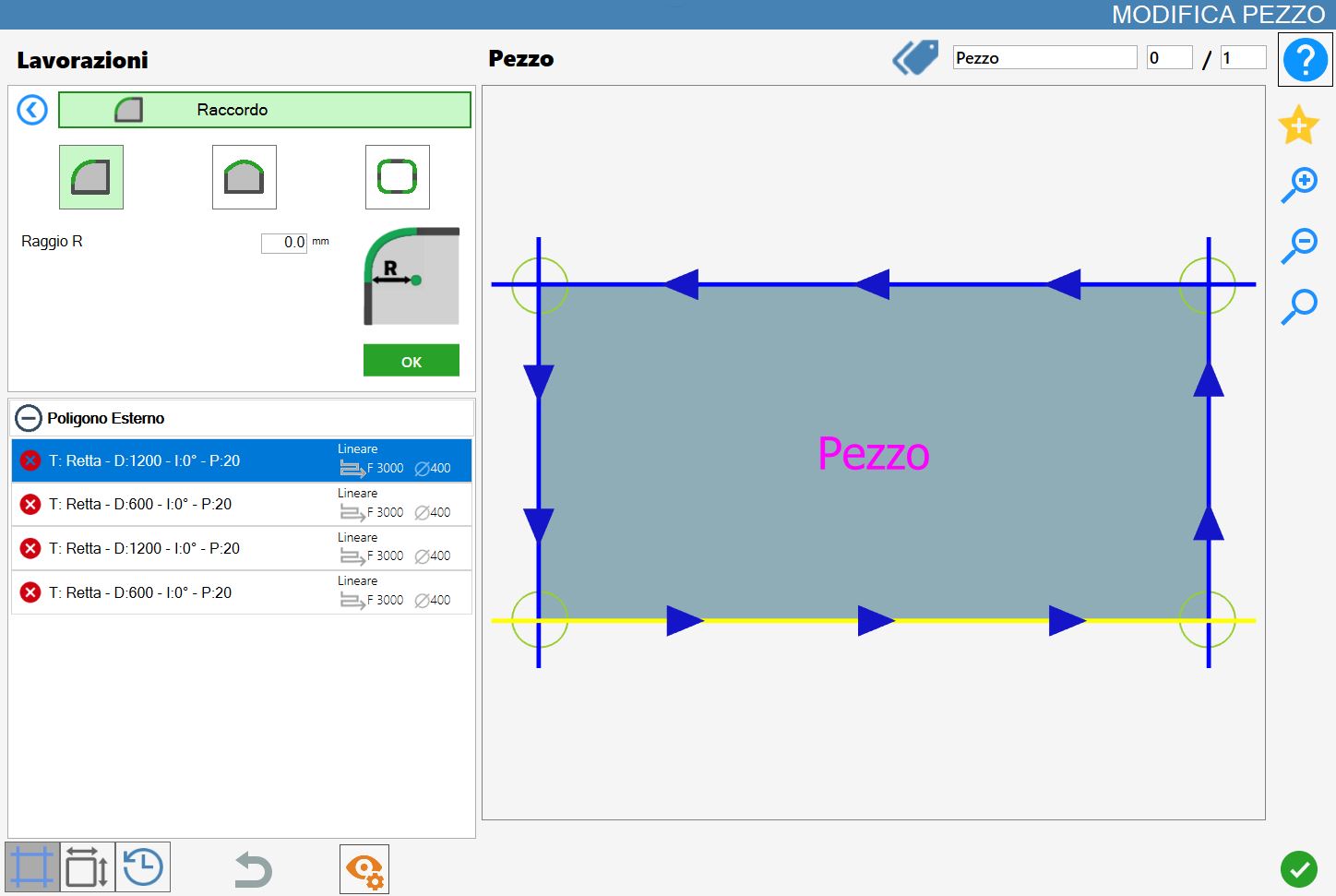

L’interface de cette fonction ressemble à l’image suivante :
Paramètres
Les modes « Sommet unique », « Côté » et « Sommets du polygone » sont mutuellement exclusifs : l’activation de l’un exclut automatiquement les autres.
 | Sommet unique |
 | Côté |
 | Sommets du polygone |
Paramètres pour « Sommet unique » et « Sommets du polygone »
 | Rayon R |
Paramètres « Côté »
 | Offset 0 |
Exécution de l’usinage
Il est possible d’appliquer l’usinage en appuyant sur le bouton situé à gauche de la coupe appropriée dans la liste des polygones.
Une icône rouge avec un « X » indique que l’usinage ne peut pas être appliqué à la coupe souhaitée.
L’application des raccordements dans les différents modes est illustrée ci-dessous. Un aperçu de l’usinage permet à l’opérateur de visualiser le résultat prévu. L’application effective de l’usinage n’a lieu qu’après confirmation au moyen du bouton vert « OK ».
!
Chaque application d’un raccordement entraîne la perte de tous les réglages précédemment appliqués aux coupes de la pièce.
Exécution du raccordement sur un sommet unique
En sélectionnant ce mode, l’usinage peut être exécuté sur les différents sommets de la pièce.
Pour que l’usinage soit appliqué correctement, il n’est pas possible de définir une valeur négative pour le paramètre rayon .

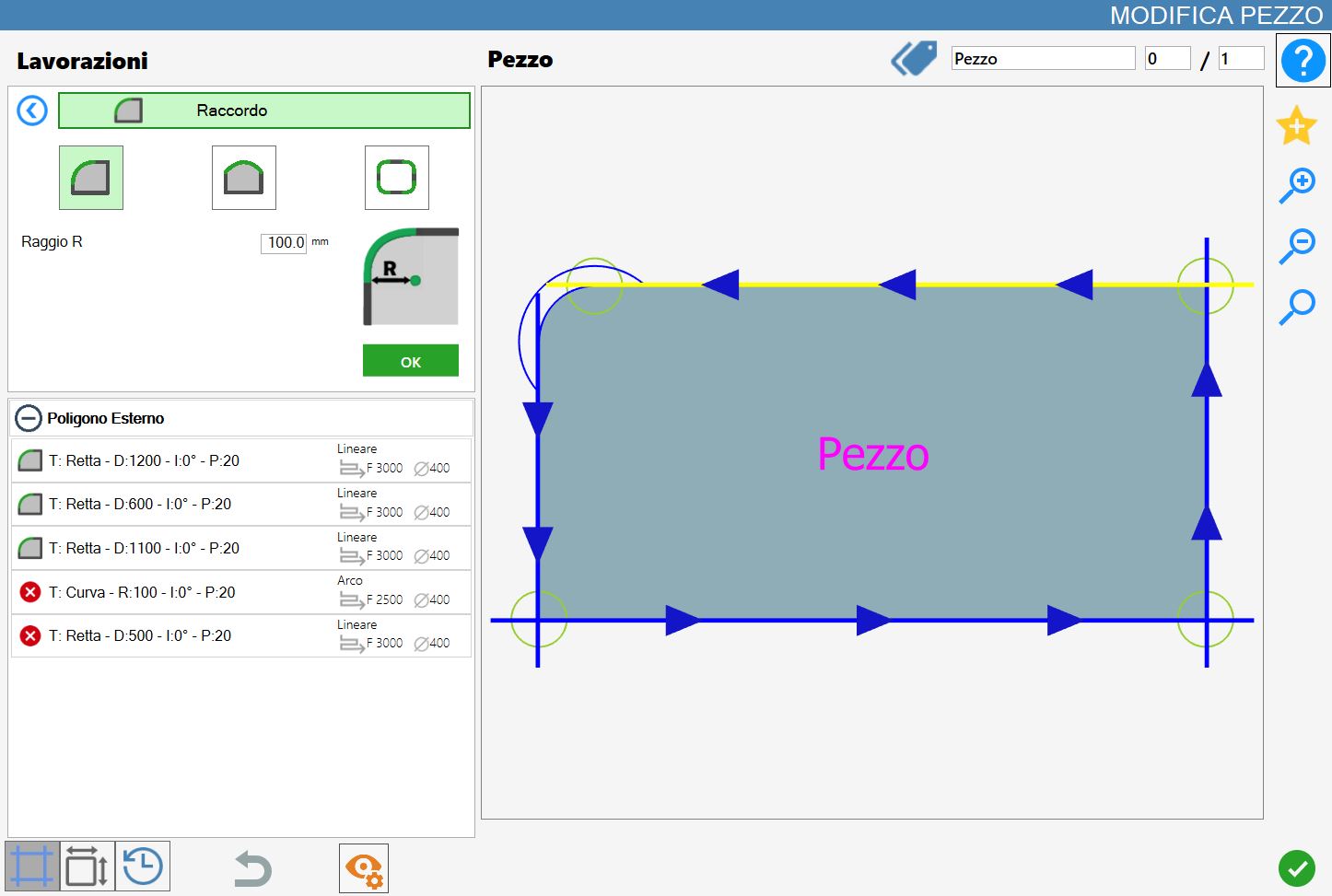

Dans l’image d’exemple suivante, trois raccordements d’un rayon de 100,0 mm ont été appliqués.
Dans la liste des coupes à gauche, l’application d’un raccordement sur un sommet entraîne les conséquences suivantes :
Si d’autres usinages sont présents, ils sont supprimés.
Une courbe, correspondant au nouveau raccordement, est insérée dans la liste.
Les longueurs des côtés adjacents au sommet sélectionné sont réduites de la valeur définie par le paramètre Rayon.
Exécution du raccordement sur un côté
En sélectionnant ce mode, l’usinage peut être exécuté sur les côtés de la pièce. Pour les raccordements dans ce mode, deux cas principaux se présentent en fonction de la valeur du paramètre offset : une valeur positive et une valeur négative.

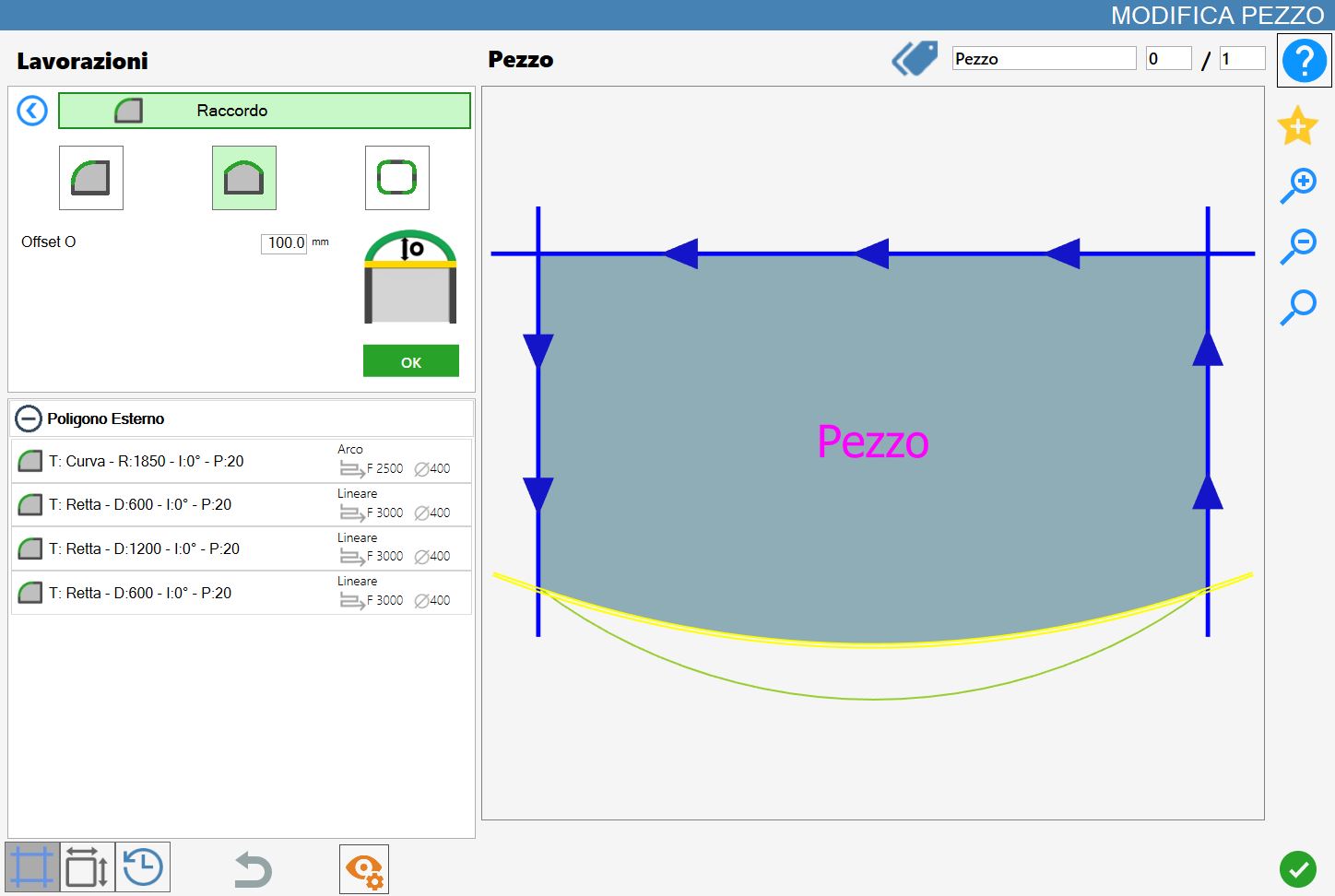

Dans l’image d’exemple suivante, un raccordement a été appliqué à la coupe inférieure de la pièce sélectionnée, avec le paramètre offset défini sur 100,0 mm.

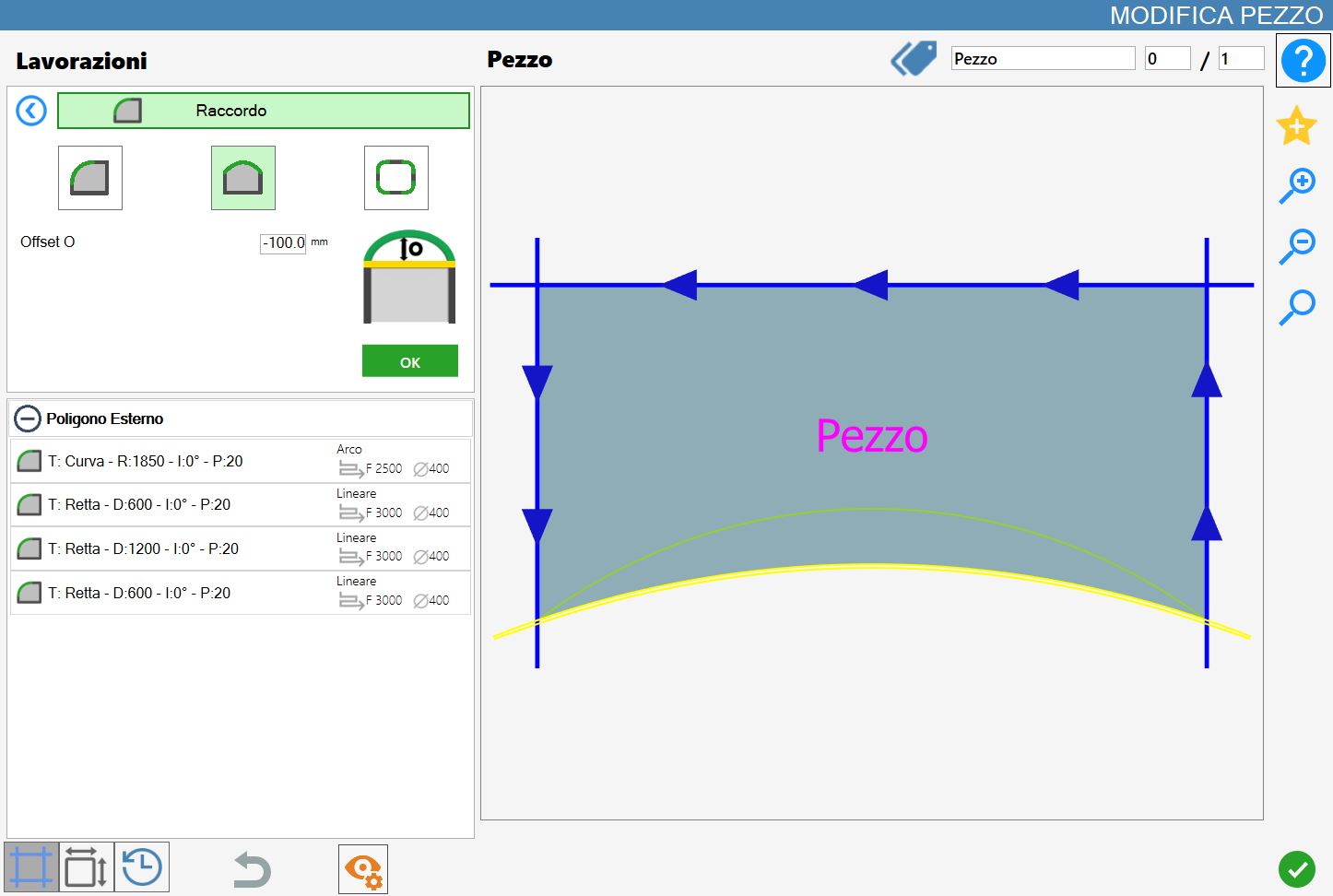

L’image suivante montre l’exemple opposé au cas précédent : un raccordement a été appliqué à la coupe inférieure de la pièce sélectionnée, avec le paramètre offset défini sur une valeur négative de -100mm.
Dans la liste des coupes à gauche, l’application d’un raccordement sur un côté entraîne les conséquences suivantes :
Si d’autres usinages sont présents, ils sont supprimés.
La coupe de type ligne sélectionnée est remplacée par une coupe courbe.
Avec une valeur positive du paramètre offset, le raccordement inséré est constitué d’une courbe rentrante par rapport au polygone sélectionné, qu’il soit intérieur ou extérieur.
À l’inverse, avec une valeur offset négative, le raccordement appliqué est constitué d’une courbe sortante par rapport au polygone sélectionné.
Exécution du raccordement sur les sommets du polygone sélectionné
Ce mode permet d’appliquer autant de raccordements qu’il y a de sommets dans le polygone sélectionné.
Pour que l’usinage soit correctement exécuté, il n’est pas possible de saisir une valeur de rayon négative.

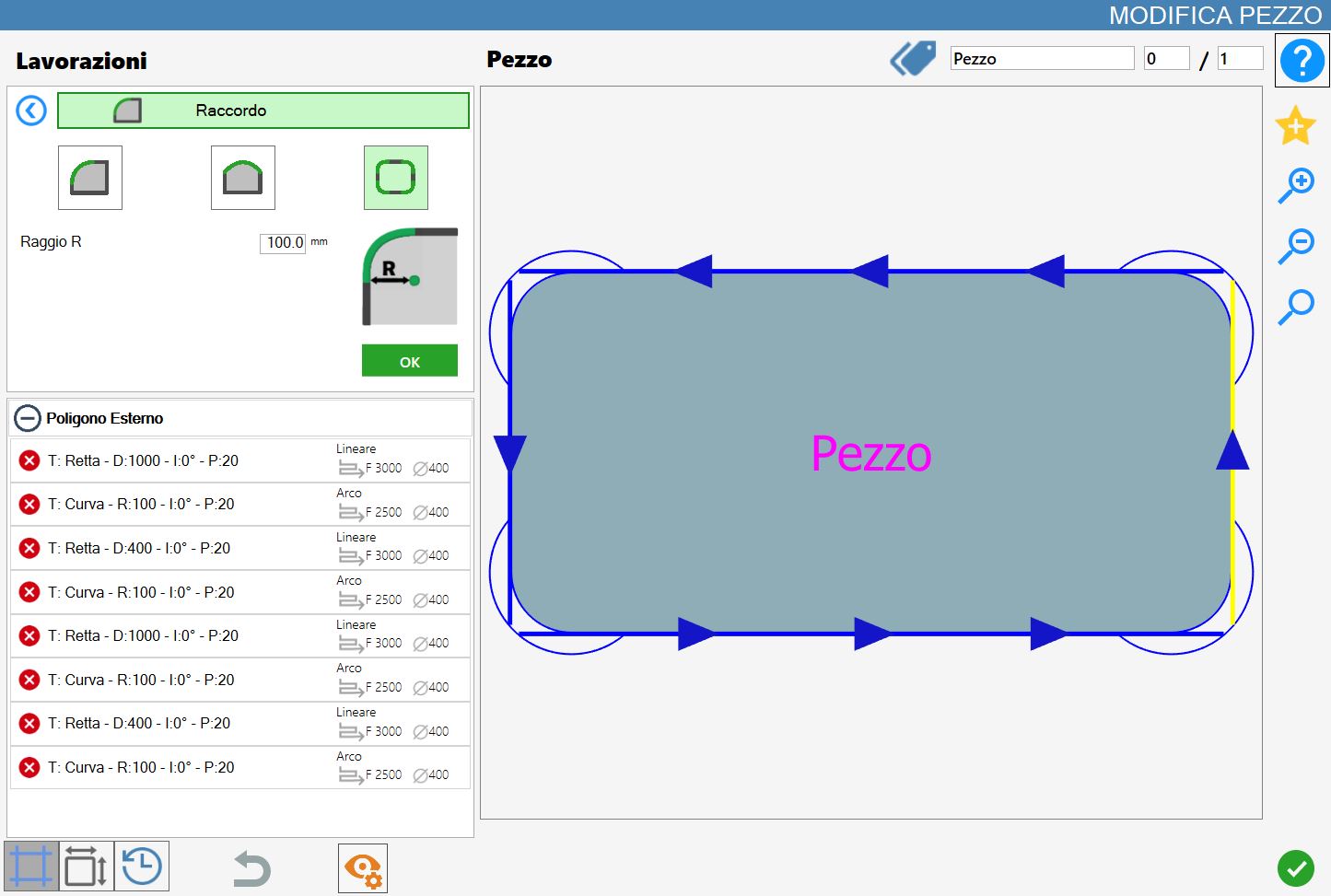

L’image suivante montre l’usinage sur tous les sommets de la pièce :
Comme pour le mode sur sommets uniques, l’utilisation de ce mode entraîne certaines conséquences dans la liste des coupes à gauche :
Si d’autres usinages sont présents, ils sont supprimés.
La coupe de type ligne sélectionnée est remplacée par une coupe courbe.
Avec une valeur positive du paramètre offset, le raccordement inséré est constitué d’une courbe rentrante par rapport au polygone sélectionné, qu’il soit intérieur ou extérieur.
À l’inverse, avec une valeur offset négative, le raccordement appliqué est constitué d’une courbe sortante par rapport au polygone sélectionné.
