Cette fonction permet d’agrandir la pièce en déplaçant parallèlement la coupe sélectionnée.

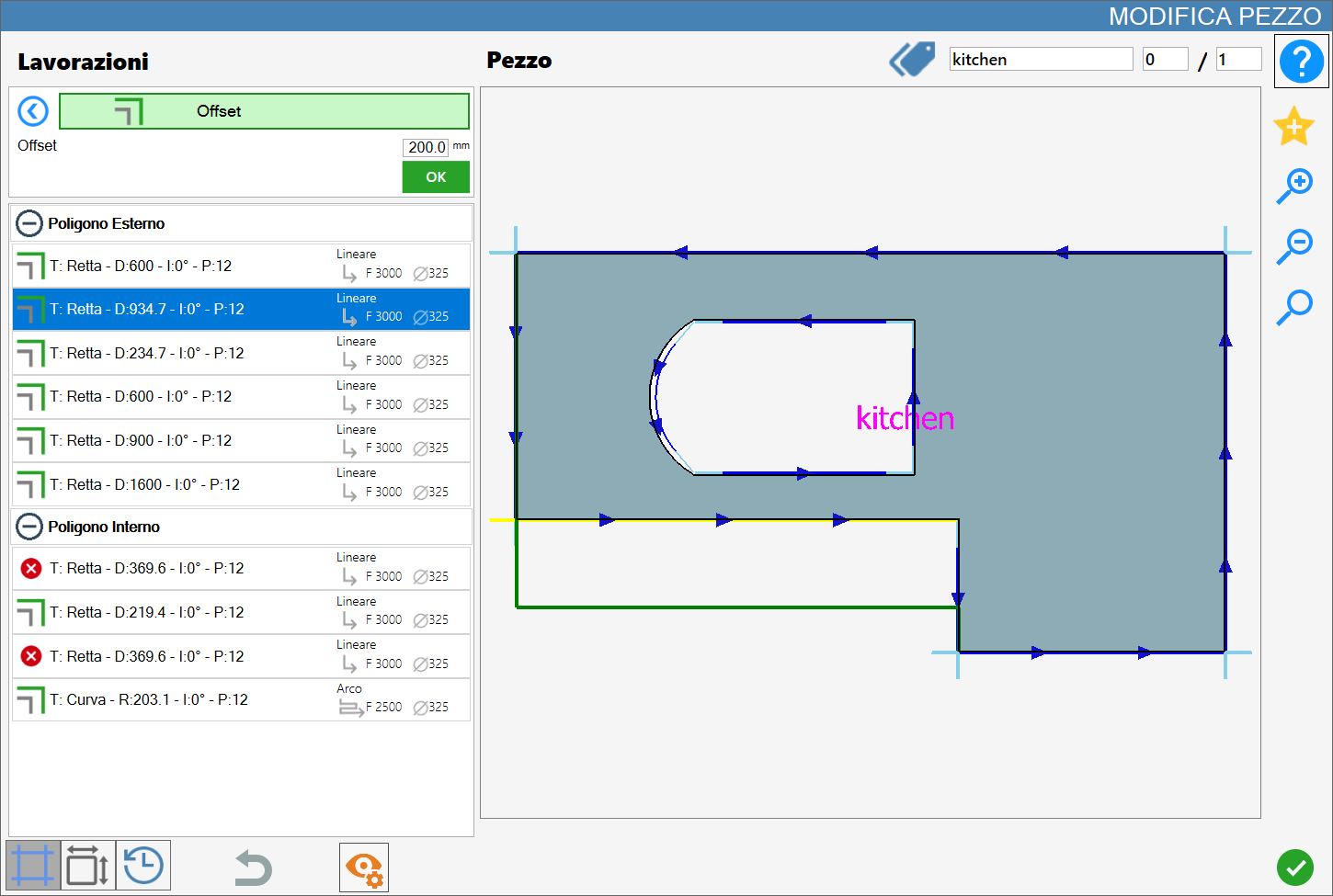

L’image suivante illustre l’interface de la fonction en utilisant une pièce d’exemple à des fins de démonstration.
Paramètres
Offset | Permet d’agrandir la pièce en la déplaçant parallèlement à la coupe sélectionnée. |
Exécution de l’usinage
Il est possible d’appliquer l’usinage en appuyant sur le bouton situé à gauche de la coupe appropriée dans la liste des polygones.
Une icône rouge avec un « X » indique que l’usinage ne peut pas être appliqué à la coupe souhaitée.

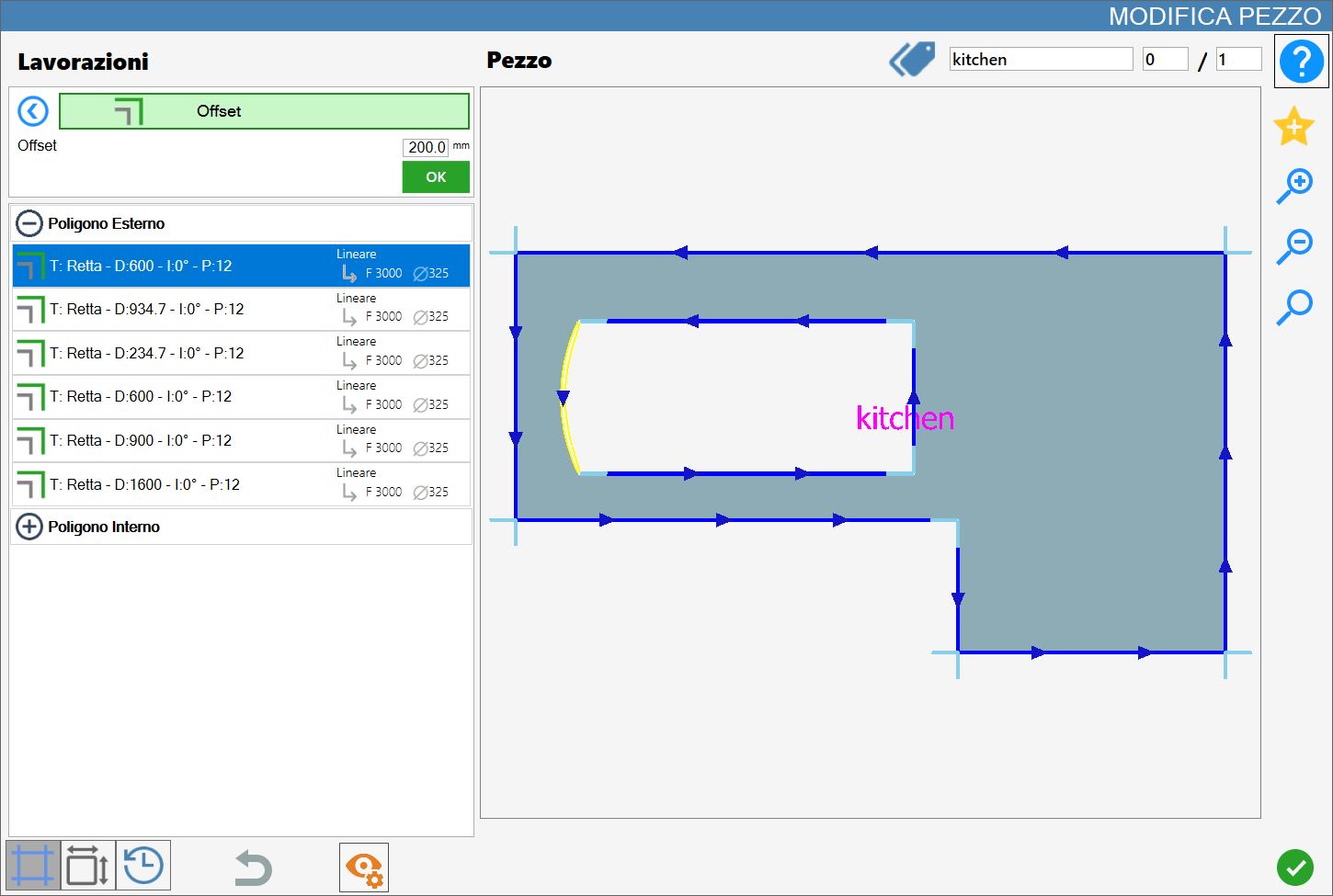

L’image ci-dessous représente la pièce après l’ajout d’un offset, en prenant comme référence la coupe latérale gauche du polygone intérieur.
Une fois exécuté, cet usinage n’entraîne ni l’ajout ni la suppression de coupes dans la liste, mais se limite à mettre à jour les paramètres des coupes concernées en fonction des modifications apportées.
