DOC3.13.8 FEUILLURE

La fonction « Feuillure » permet d’ajouter un profil au bord supérieur de la pièce ou du plan de travail de cuisine.
Elle est principalement utilisée pour abaisser d’une certaine valeur les évidements intérieurs des plans de cuisine afin de pouvoir y insérer l’évier.
L’outil utilisé pour exécuter cet usinage est la fraise.

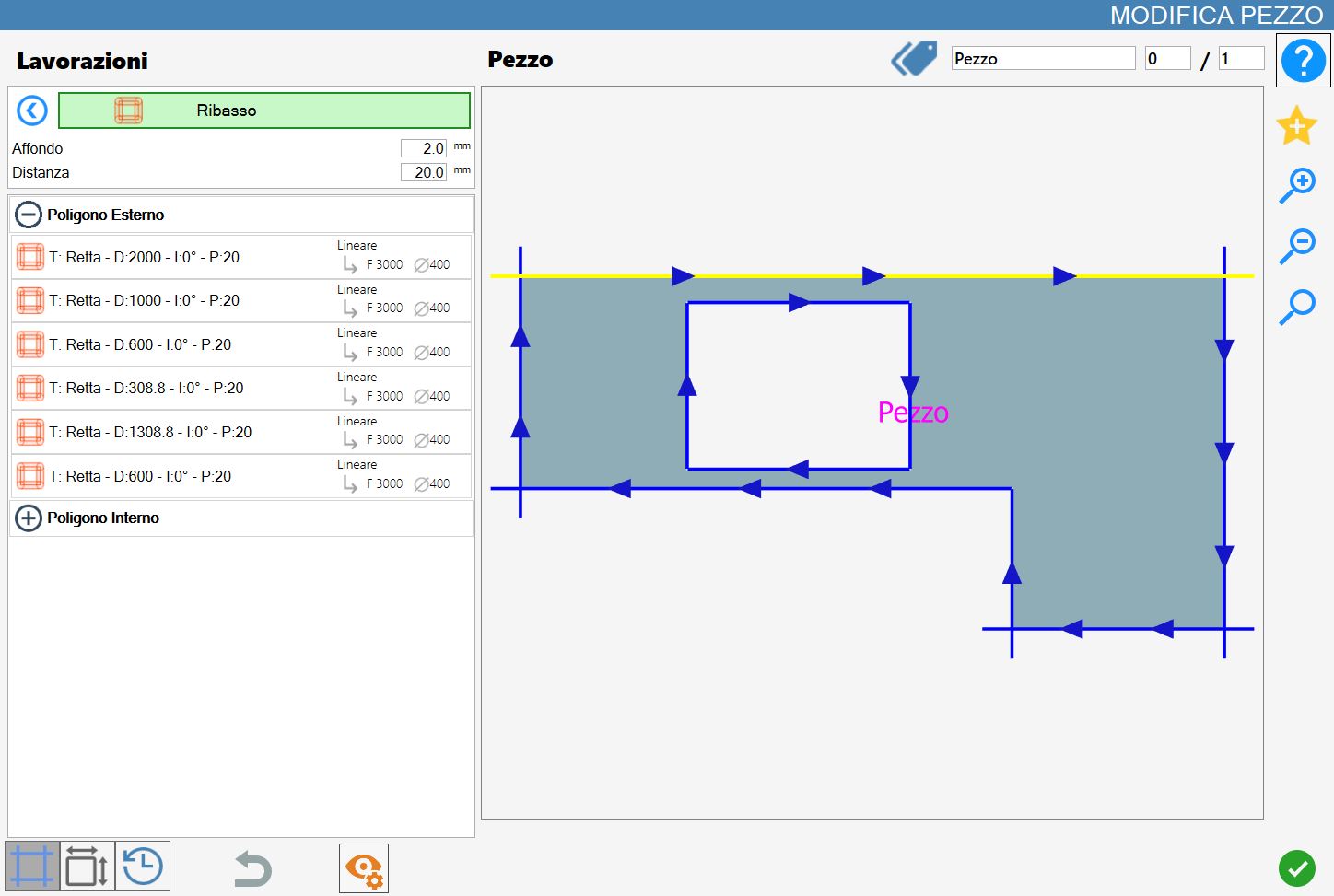

L’interface de cette fonction ressemble à l’image suivante :


Paramètres

Plongée

Profondeur d’exécution de la coupe.
La valeur maximale de pénétration peut être égale à l’épaisseur du matériau.

Distance

Permet de spécifier la distance souhaitée par rapport au côté de la pièce. Les valeurs positives, négatives et nulles sont admises.

  • Une valeur neutre (0) génère une feuillure au même niveau que les coupes du polygone.

  • Une valeur positive positionne la feuillure à l’intérieur de la pièce, en créant si nécessaire des feuillures supplémentaires côte à côte.

  • Une valeur négative positionne la feuillure à l’extérieur de la pièce, en l’éloignant des coupes du polygone.

Exécution de l’usinage

REMARQUE

Il est possible d’appliquer l’usinage en appuyant sur le bouton situé à gauche de la coupe appropriée dans la liste des polygones.
Une icône rouge avec un « X » indique que l’usinage ne peut pas être appliqué à la coupe souhaitée.

Une feuillure est appliquée sur tout le polygone d’une coupe sélectionnée, quel que soit l’endroit où celle-ci a été sélectionnée.

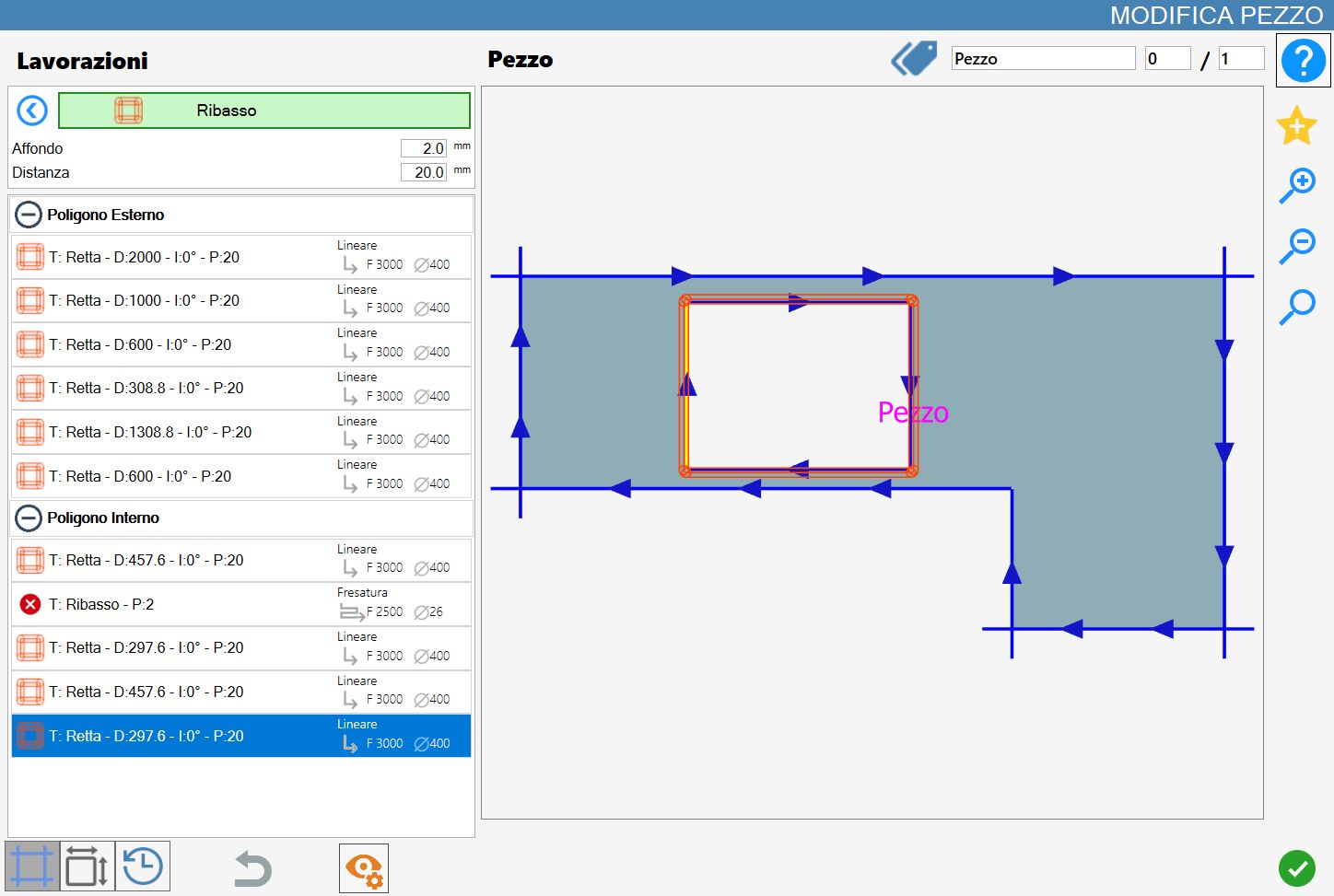

Voici un exemple de feuillure avec une valeur positive du paramètre de distance :


REMARQUE

Si la distance de la feuillure est supérieure au diamètre de la fraise utilisée pour l’usinage, plusieurs passages de feuillures adjacentes sont effectués.

;
