La fonction « Fraisage » permet de créer un fraisage sur la pièce, sur le côté, sur le bord ou sur l’ensemble du périmètre.

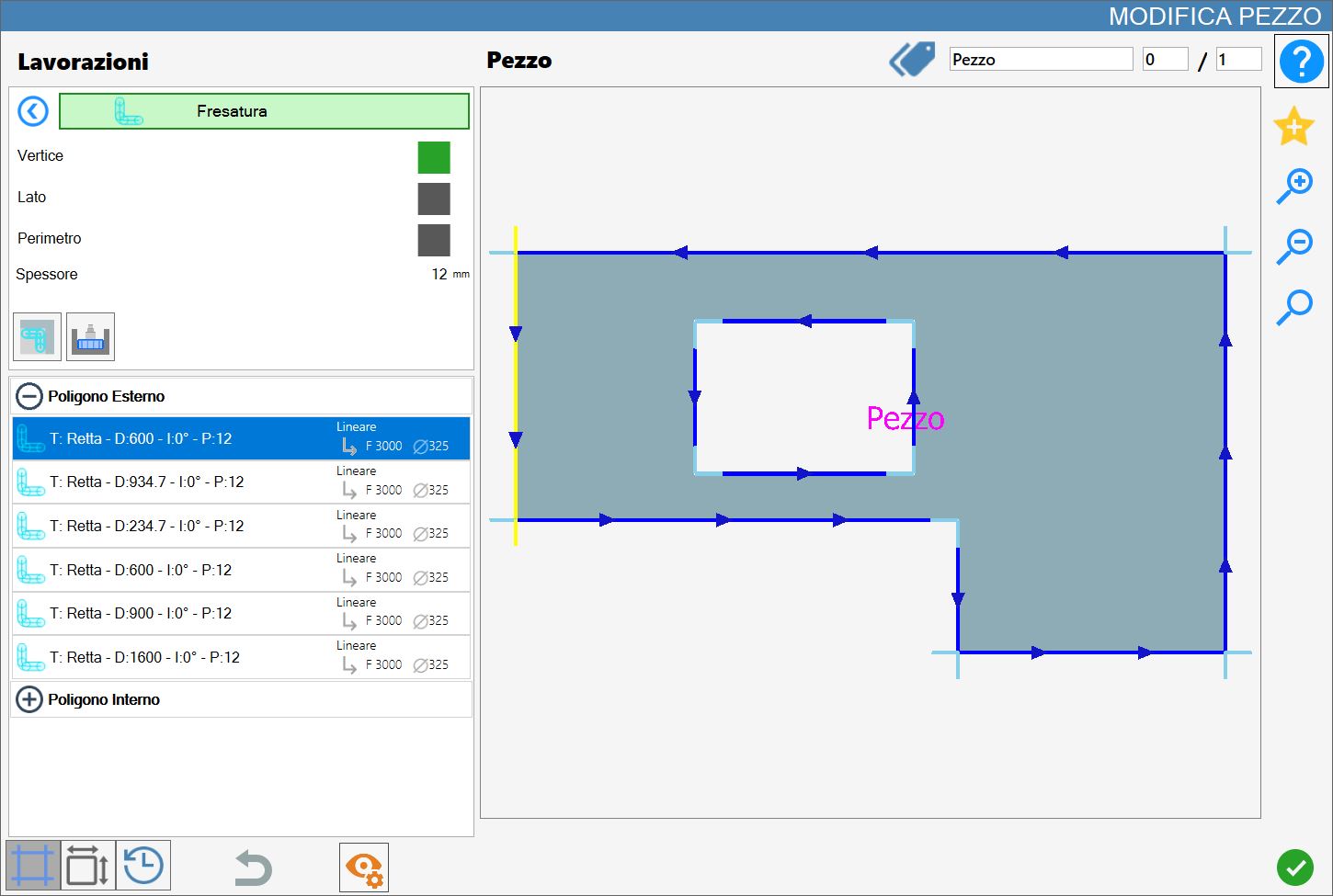

L’interface de cette fonction ressemble à l’image suivante :


Paramètres

REMARQUE

Il faut choisir l’un des modes suivants

Sommet

Élimine le matériau que le disque ne peut pas retirer sans endommager la pièce. Sert uniquement à finir certains points de la pièce.

Côté

L’outil de fraisage est utilisé pour couper un côté de la pièce. Il ne complète pas la coupe au disque, mais la remplace entièrement.

Périmètre

Prévoit d’utiliser l’outil de fraisage à la place de l’outil disque pour effectuer la coupe sur tout un polygone de la pièce. Il remplace le disque comme en mode côté.

REMARQUE

Dans chaque mode, l’épaisseur de coupe correspond au diamètre de l’outil de fraisage monté. La modification de cet élément met automatiquement à jour les coupes avec la nouvelle dimension.
En mode Sommet, la modification de l’épaisseur du matériau ou du diamètre du disque entraîne un allongement ou un raccourcissement de la coupe afin de l’adapter aux nouvelles dimensions choisies.
Si la fraise est trop grande pour couper le côté sélectionné, un message d’erreur s’affiche à l’écran.

Épaisseur

L’épaisseur de la dalle actuellement définie dans Parametrix est affichée afin d’aider l’opérateur à appliquer l’usinage.


Pénétration
Normalement, la valeur de pénétration correspond à l’épaisseur. Pour la modifier manuellement, appuyer sur le bouton affiché à gauche afin de faire apparaître la variable modifiable.


Fraisage sur angles intérieurs
Applique le fraisage aux angles intérieurs.

Exécution de l’usinage

REMARQUE

Il est possible d’appliquer l’usinage en appuyant sur le bouton situé à gauche de la coupe appropriée dans la liste des polygones.
Une icône rouge avec un « X » indique que l’usinage ne peut pas être appliqué à la coupe souhaitée.

Les effets de l’application d’un fraisage varient selon le mode sélectionné et présentent certaines différences décrites dans les paragraphes suivants.
Le fraisage commence au point d’attaque indiqué sur la figure, identifiable par le cercle plein coloré placé sur l’origine.

Chaque fraisage appliqué à une pièce est inséré dans la liste des coupes associée à un polygone et représenté graphiquement en bleu clair.

  • En mode Sommet, le fraisage est aligné sur le sommet sélectionné.

  • Dans les modes Côté et Périmètre, respectivement une ou toutes les coupes du polygone sont remplacées.

Exécution sur un sommet

Le fraisage est appliqué au sommet le plus proche du point sélectionné d’une coupe dans l’aperçu.
L’application s’effectue entre deux coupes consécutives.

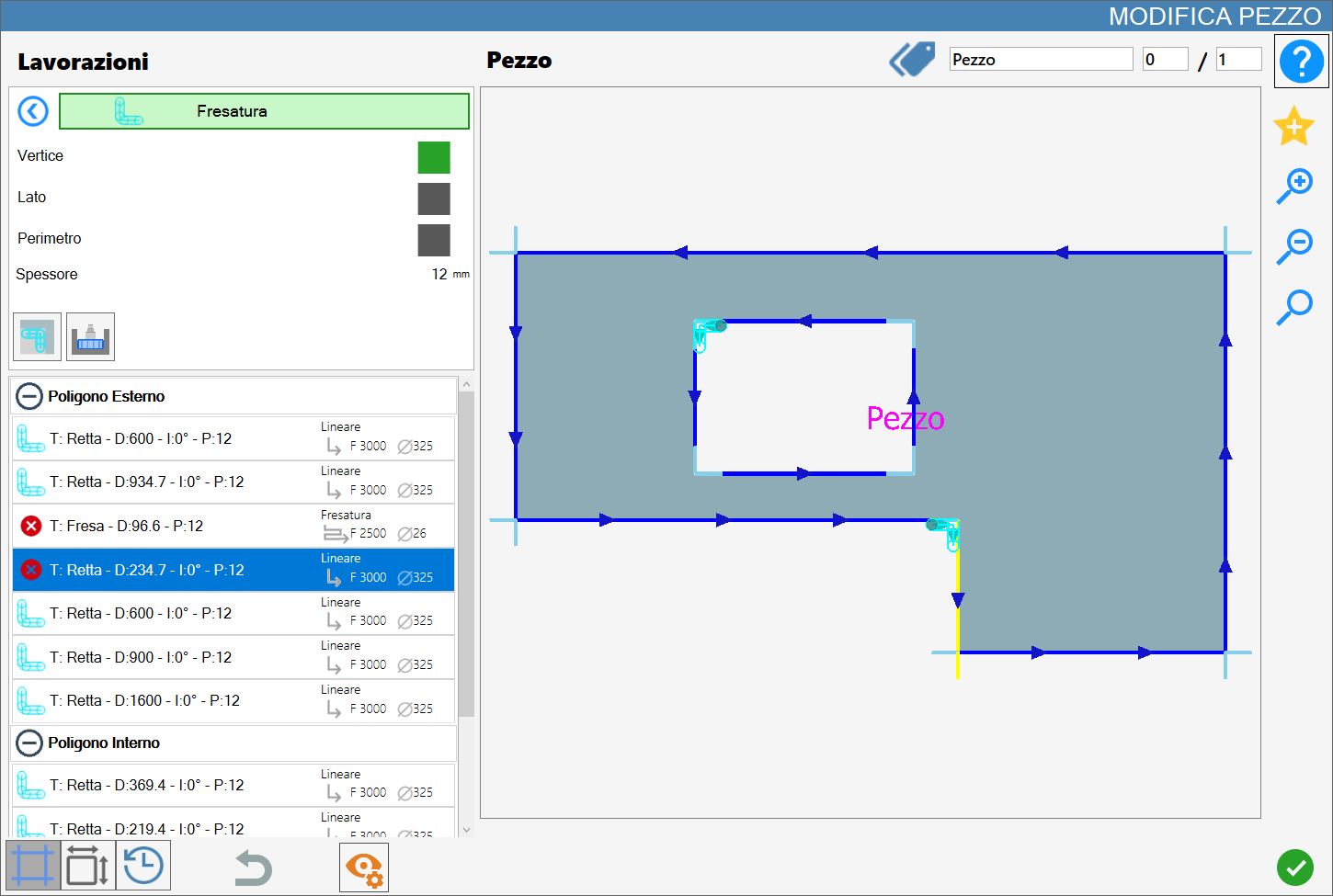

L’image d’exemple suivante montre deux usinages de fraisage sur sommet : le premier sur un sommet supérieur gauche du polygone intérieur ; le second sur un sommet du polygone extérieur.


Exécution sur un côté

En sélectionnant n’importe quel point d’une coupe dans l’aperçu, le fraisage est appliqué sur toute la longueur du côté correspondant.

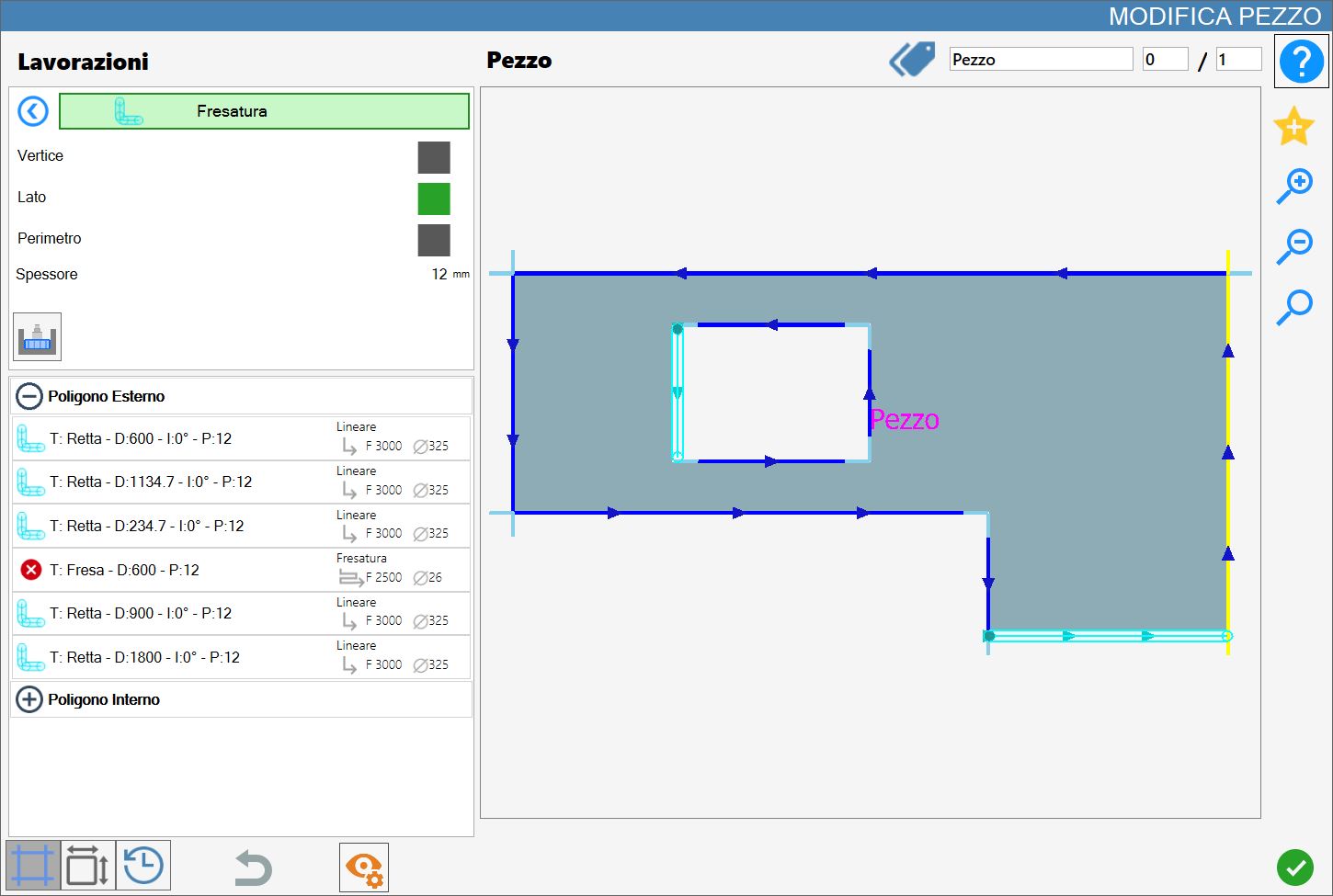

L’image suivante montre deux usinages de fraisage sur côté : le premier sur le côté gauche du polygone intérieur ; le second sur un côté inférieur du polygone extérieur.


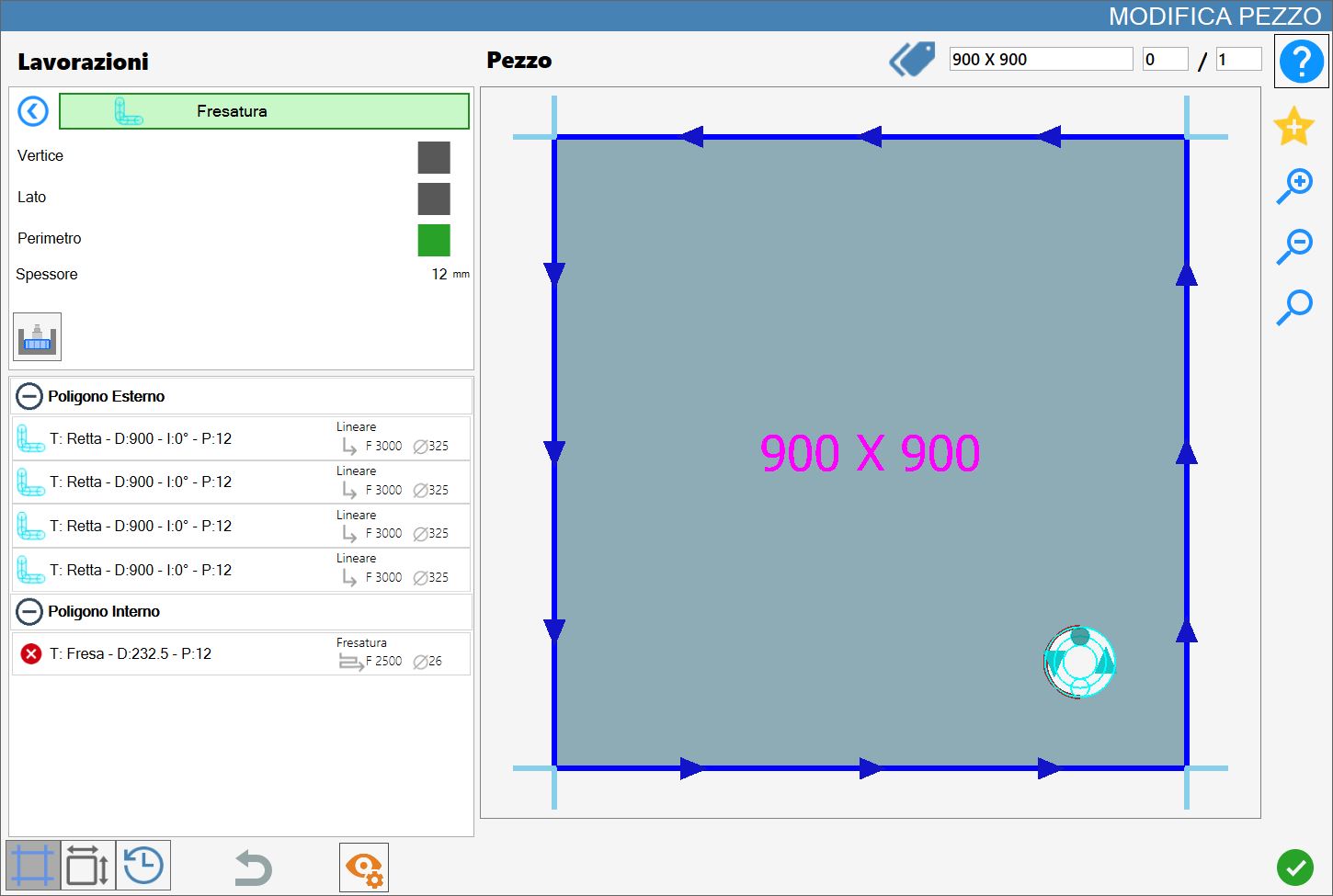

Exécution sur le périmètre

Quel que soit le point ou la coupe sélectionné, le fraisage est exécuté sur l’ensemble du périmètre du polygone sélectionné.


;
