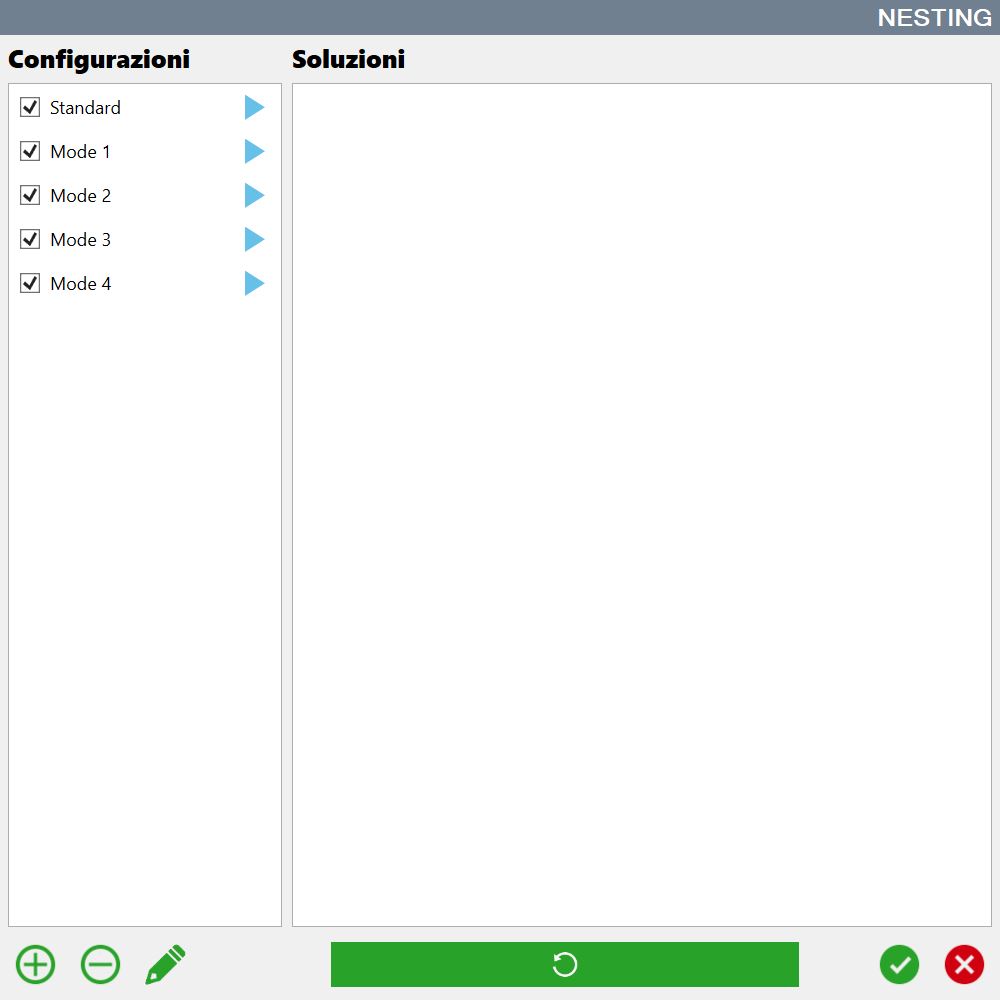

Ajouter
L’opérateur peut créer une configuration.

Supprimer
L’opérateur peut supprimer une configuration.

Modifier
L’opérateur peut modifier une configuration.

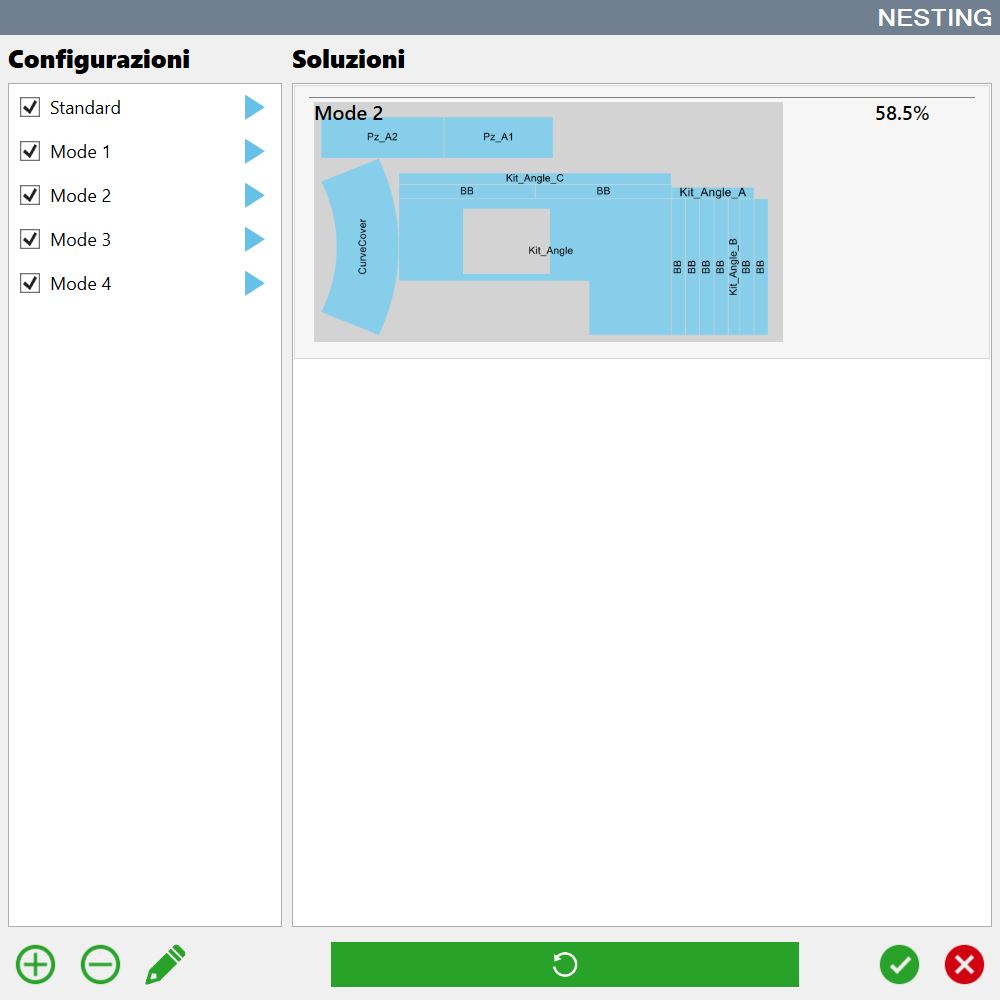

Exécution

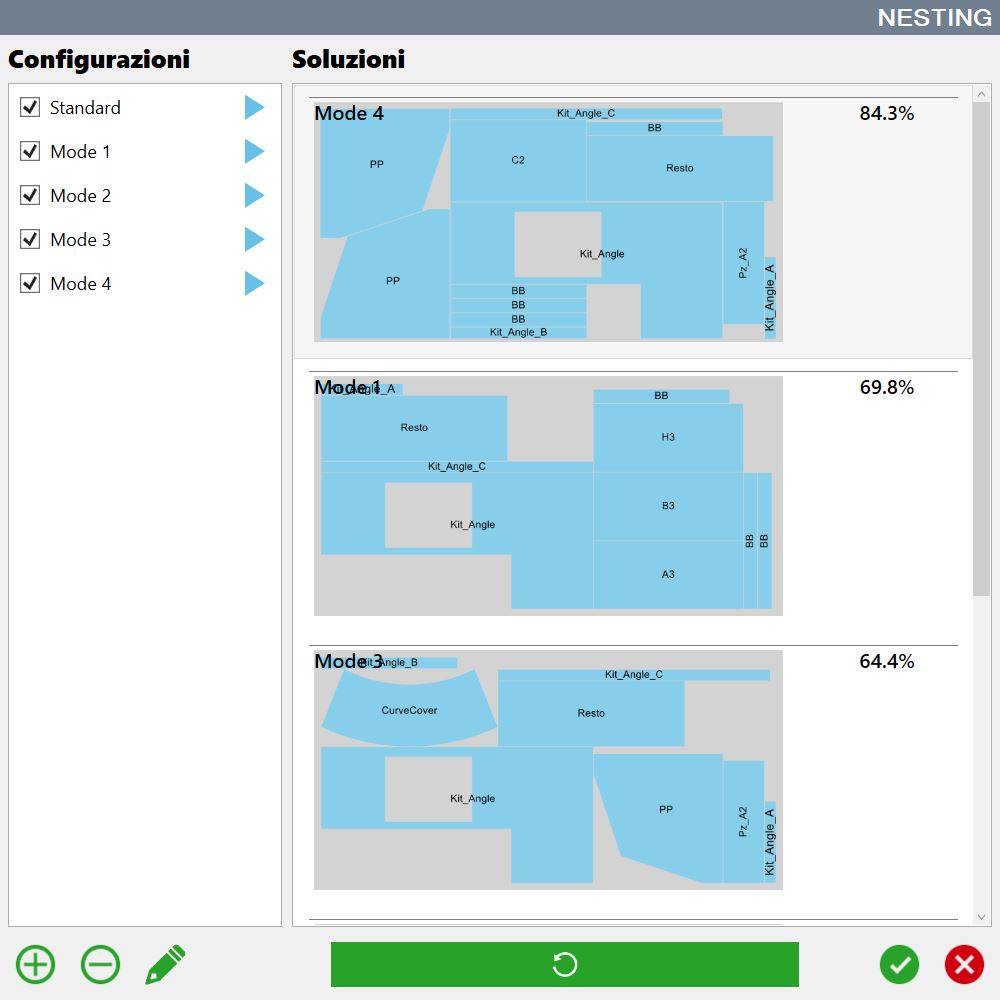

Toutes les configurations sont calculées et les résultats sont insérés dans la liste de droite.

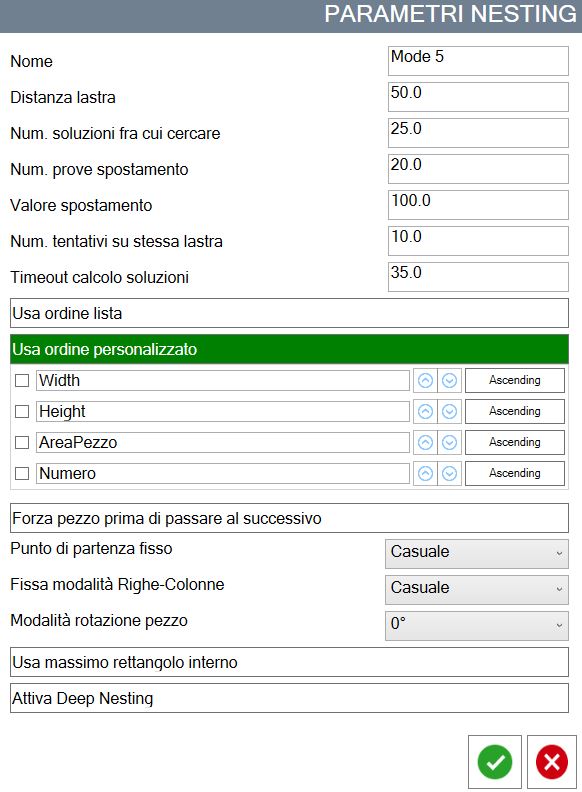

Nom

Nom de la configuration qui apparaît dans la liste.

Distance dalle

Distance que les pièces doivent respecter par rapport au bord de la dalle lorsqu’elles sont positionnées.

Nb. solutions à rechercher

Nombre de solutions calculées par le Nesting. La meilleure est choisie parmi toutes celles calculées.

Nb. essais de déplacement

Nombre d’essais effectués en déplaçant la pièce lorsqu’elle ne rentre pas dans le périmètre de la dalle.

Valeur de déplacement

Valeur de déplacement de la pièce pour tenter de l’insérer à l’intérieur du périmètre de la dalle.

Nb. tentatives sur la même dalle

Nombre de tentatives pour insérer la pièce dans le même périmètre lorsqu’elle n’y rentre pas.

Timeout calcul solutions

Temps maximal accordé au calcul de chaque solution individuellement.

Utiliser ordre de la liste

Impose d’essayer de positionner les pièces à l’intérieur du périmètre en suivant l’ordre dans lequel elles apparaissent dans la liste des pièces.

Utiliser ordre personnalisé

Permet de choisir l’ordre dans lequel essayer de positionner les pièces à l’intérieur du périmètre de la dalle en fonction de certaines de leurs propriétés.
Pour activer un critère de tri, cocher la case correspondante.
Les critères sont appliqués de haut en bas. Cela signifie que les pièces sont triées selon le premier critère. Si deux pièces ou plus ont la même valeur pour la propriété associée au premier critère, elles sont triées selon le critère suivant. Et ainsi de suite pour chaque critère de la liste.
Pour chaque critère, il est possible de choisir un tri croissant ou décroissant.

Forcer pièce avant de passer à la suivante

Permet de choisir s’il faut essayer de positionner la pièce à différents emplacements dans le périmètre de la dalle ou passer au positionnement de la suivante sans autre tentative.

Point de départ fixe

Permet de choisir le point du périmètre à partir duquel commencer à insérer les pièces.

Fixer mode lignes - colonnes

Permet de choisir si, lors de l’insertion des pièces, une logique doit être respectée afin de les disposer en lignes, en colonnes ou de manière aléatoire.

Mode rotation pièce

Permet de choisir la logique de rotation des pièces pour les essais d’insertion à l’intérieur du périmètre de la dalle.

Utiliser rectangle intérieur maximal

Si cette option est activée, les pièces sont insérées dans le rectangle de plus grande aire contenu à l’intérieur du périmètre.
Sinon, le Nesting essaie de disposer les pièces sur toute la surface disponible du périmètre.

Activer Deep Nesting

Si cette option est désactivée, les pièces sont insérées sur la dalle de manière à optimiser l’utilisation du système de manutention du matériau par ventouses pour la résolution des collisions.
Si cette option est activée, elle permet de rechercher des combinaisons de pièces plus complexes, dont la disposition peut toutefois entrer en collision avec l’utilisation du système de manutention.
