La fonction Nesting sert à disposer automatiquement et de manière optimisée les pièces à l’intérieur du périmètre de la dalle.
Utilisation de la fonction

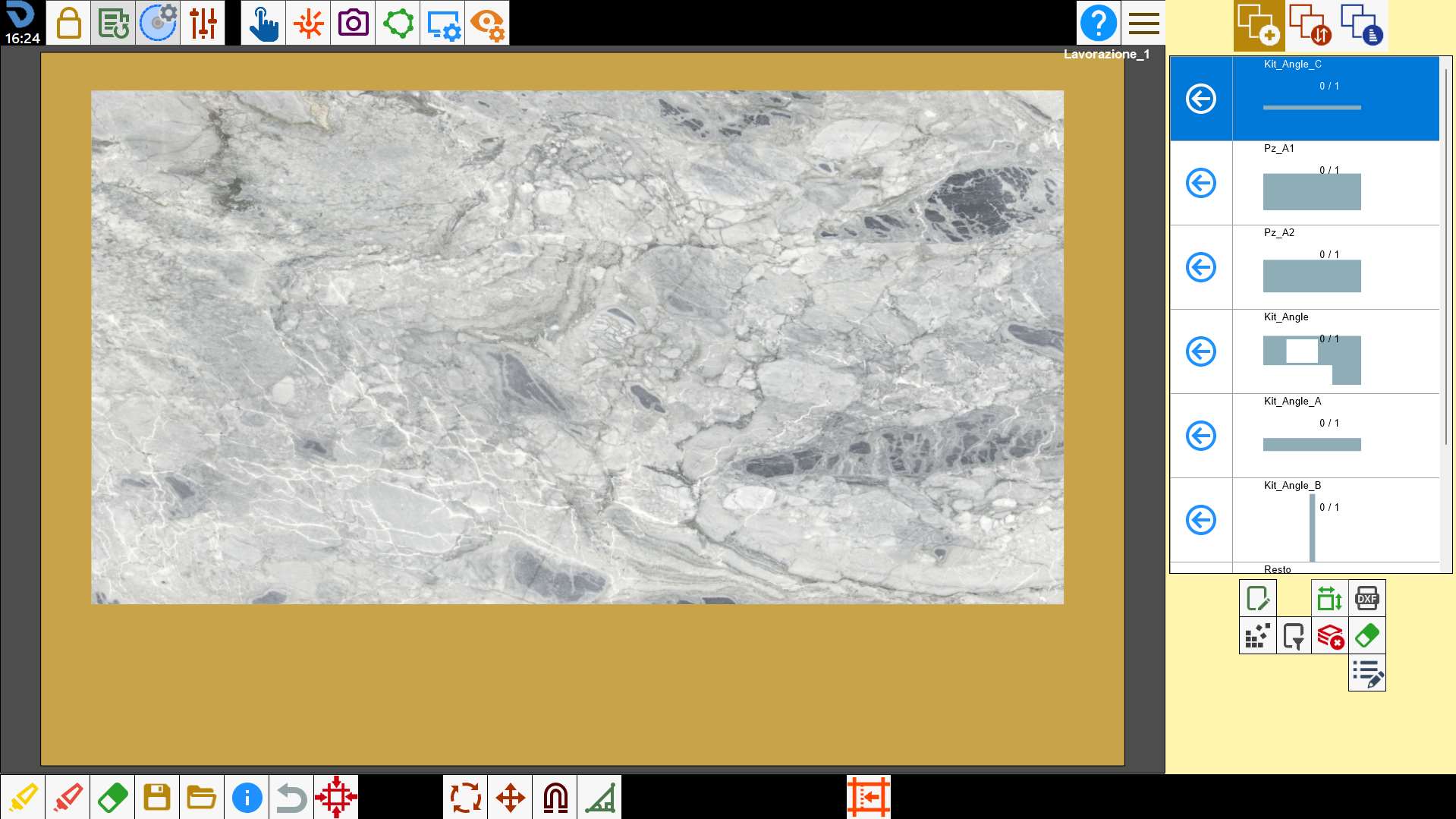

Pour utiliser cette fonction, il faut créer une liste de pièces et délimiter le périmètre dans lequel elles doivent être insérées.

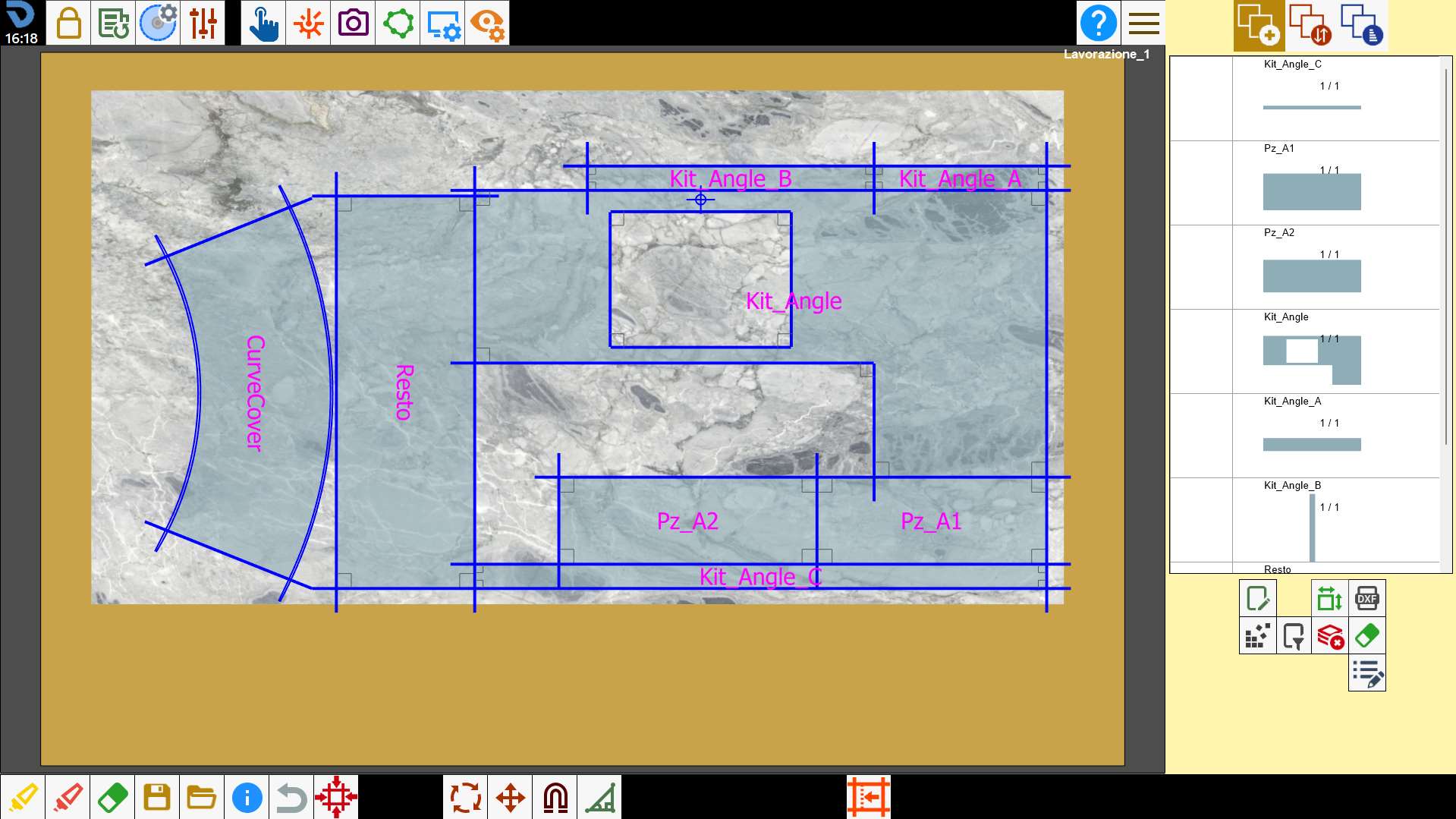

Appuyer ensuite sur le bouton : le programme dispose automatiquement les pièces à l’intérieur du périmètre de la dalle.
Les pièces sont placées sur la dalle en tenant compte de l’utilisation du système de manutention du matériau par ventouses pour résoudre les collisions entre les pièces et des défauts signalés sur la dalle elle-même.
Si la solution trouvée ne convient pas, il est possible d’appuyer de nouveau sur le bouton pour appliquer à nouveau le Nesting et trouver une configuration différente.
Le programme retire toutes les pièces présentes dans la zone de travail afin de pouvoir exécuter le Nesting.
La fonction Nesting dispose les pièces selon différentes logiques de placement ; à chaque appui sur le bouton, le programme modifie donc la disposition des pièces, jusqu’à un maximum de 4 solutions (au cinquième essai, la première solution est de nouveau proposée).
Le programme dispose les pièces de 4 manières différentes afin de permettre à l’utilisateur de comparer et de choisir la meilleure disposition.
Quelques exemples
Quelques exemples d’utilisation de la fonction Nesting sont présentés ci-dessous.

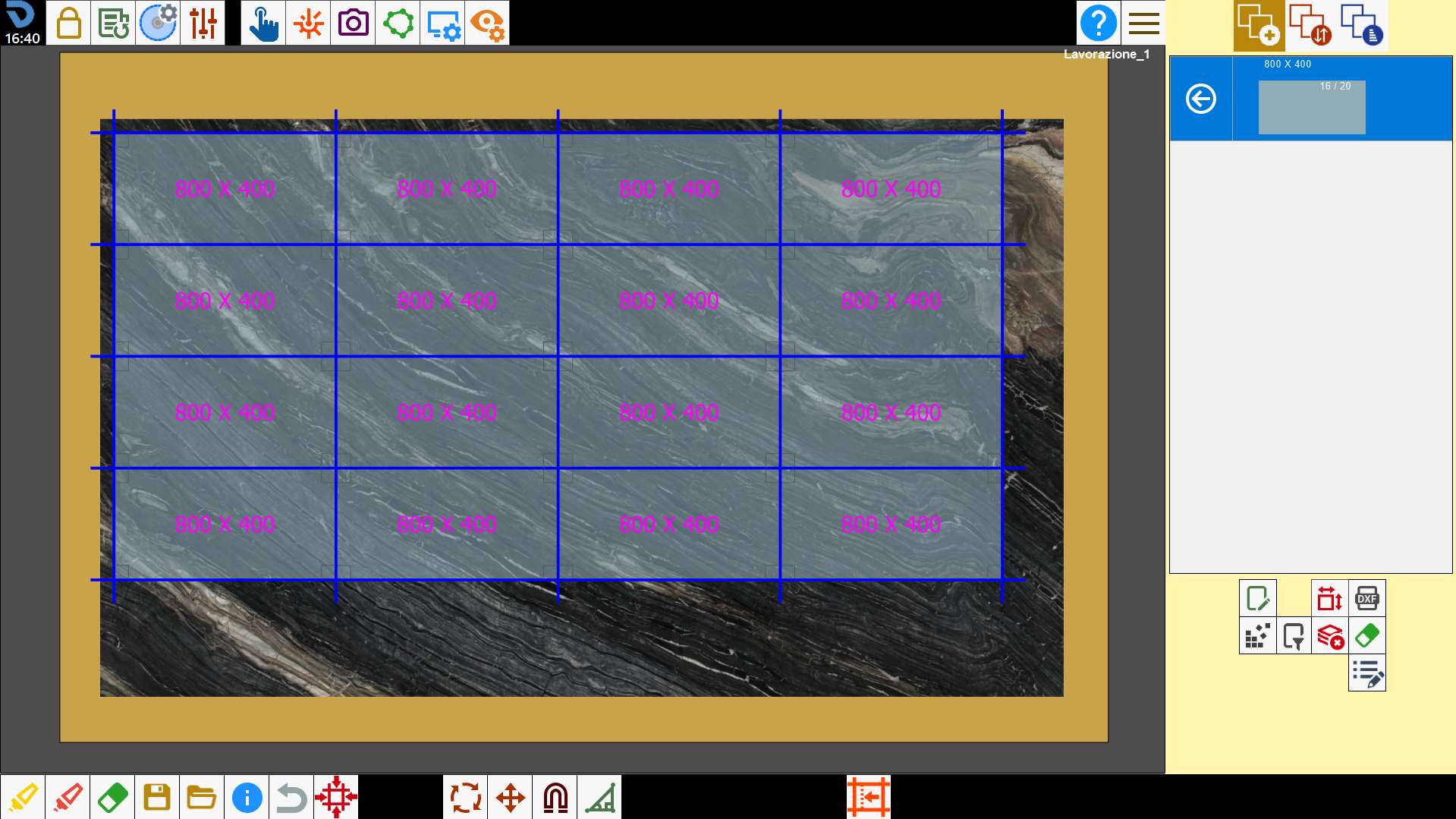

Elle peut être utilisée pour disposer plus rapidement des pièces de forme simple.

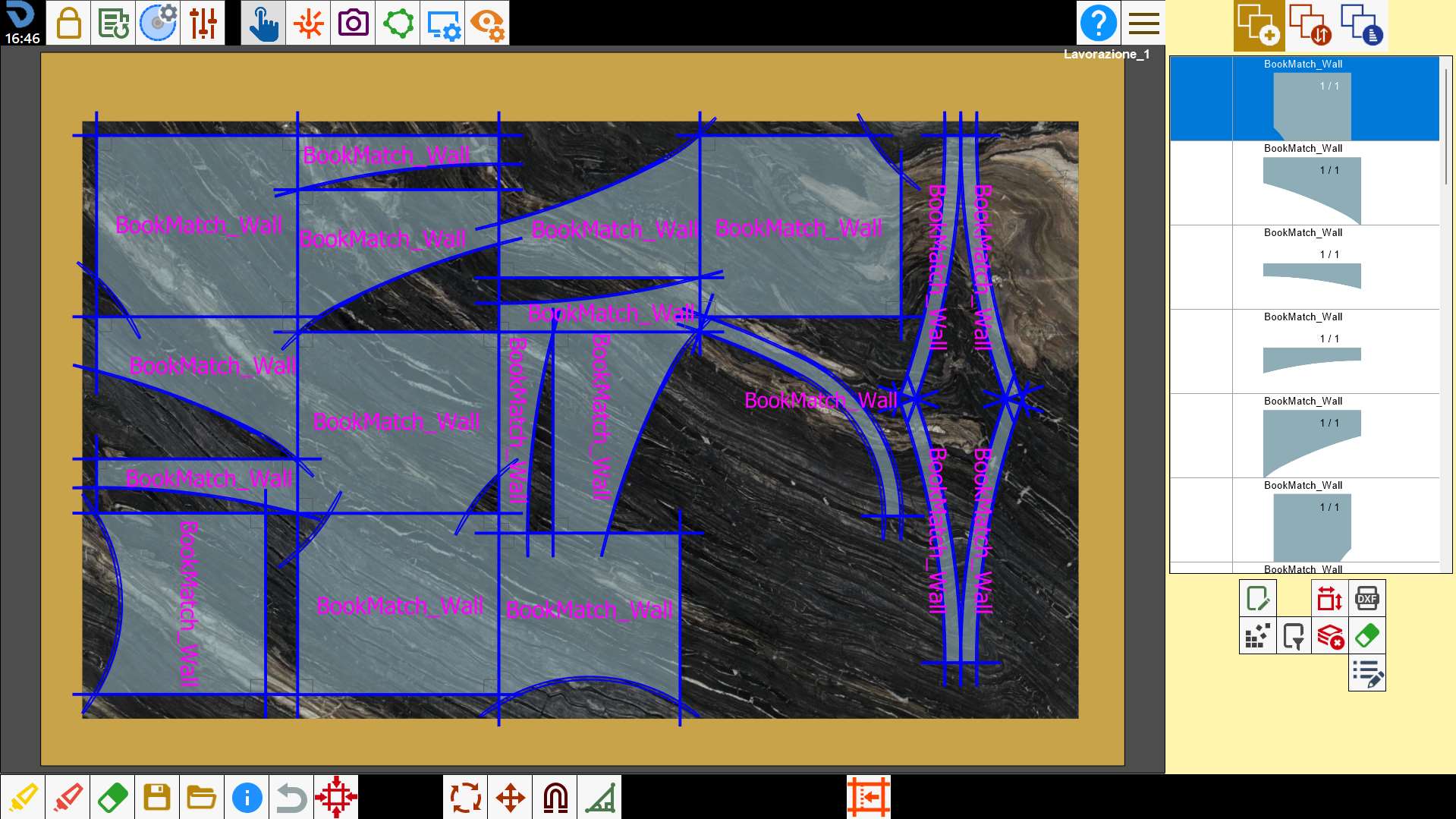

Cette fonction recherche la disposition et la combinaison de pièces permettant d’occuper la plus grande surface possible de la dalle.

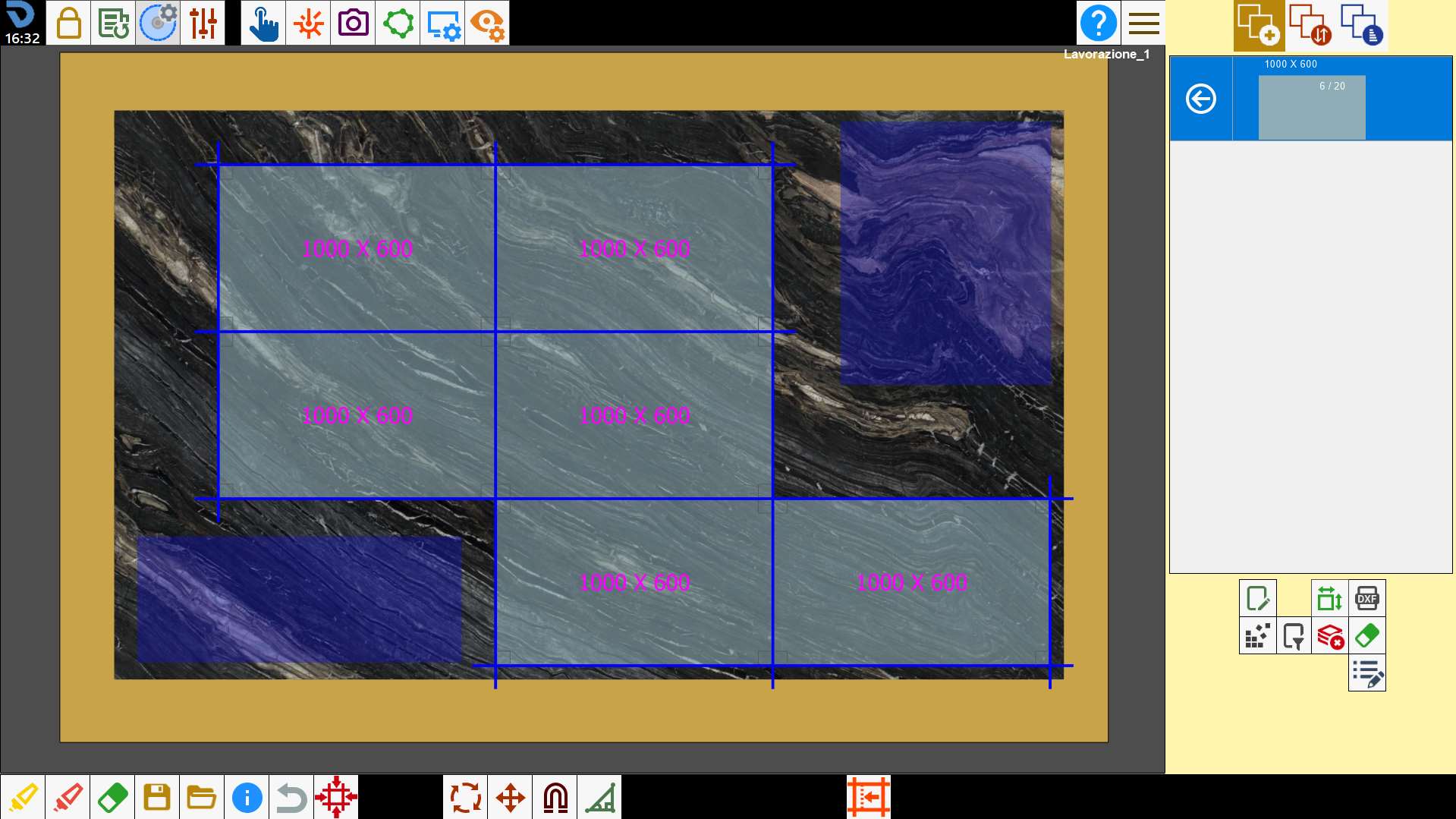

Le Nesting n’insère aucune pièce dans les zones à éviter de la dalle.

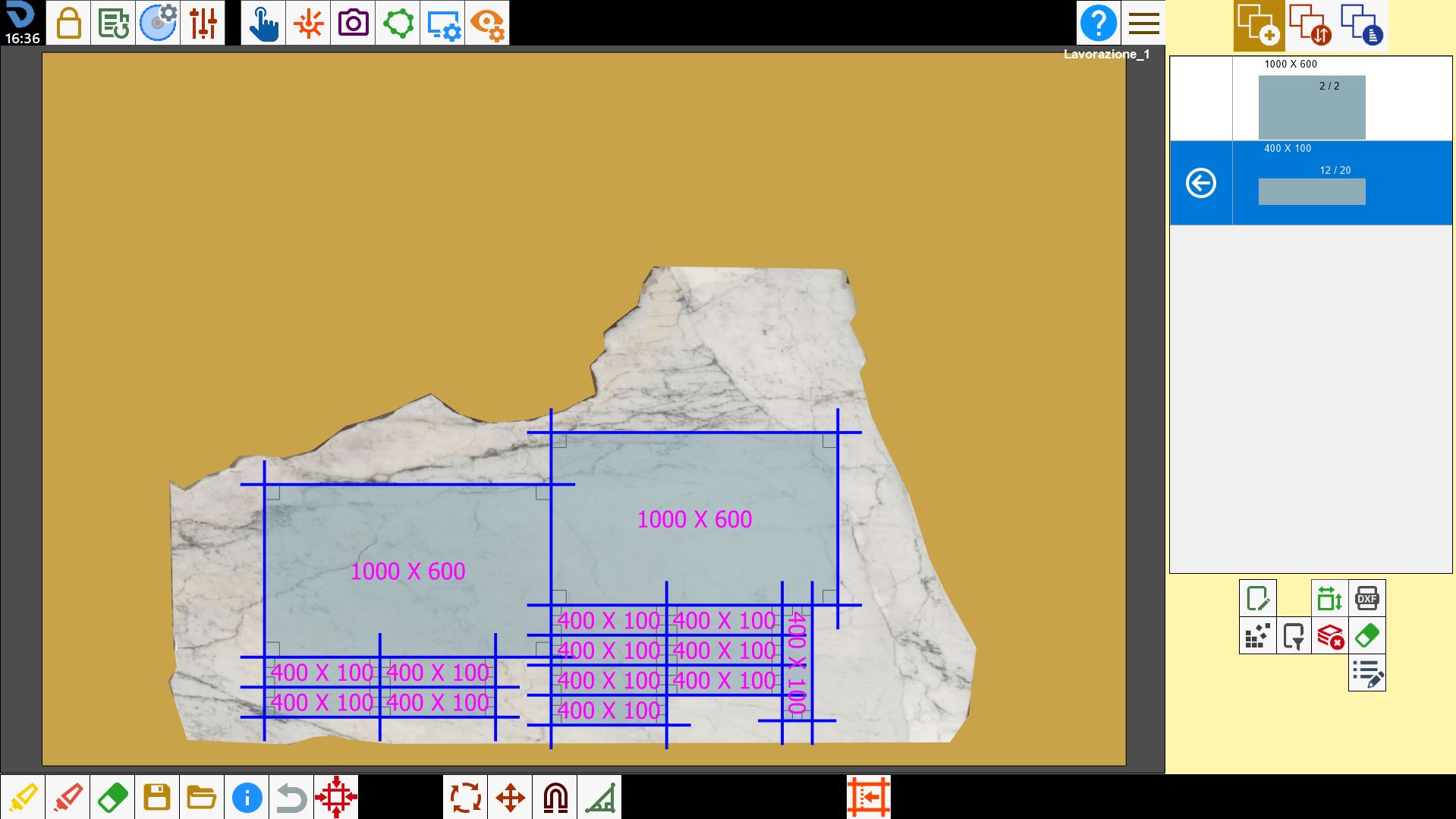

Il est possible de travailler avec des périmètres de dalle de n’importe quelle forme.

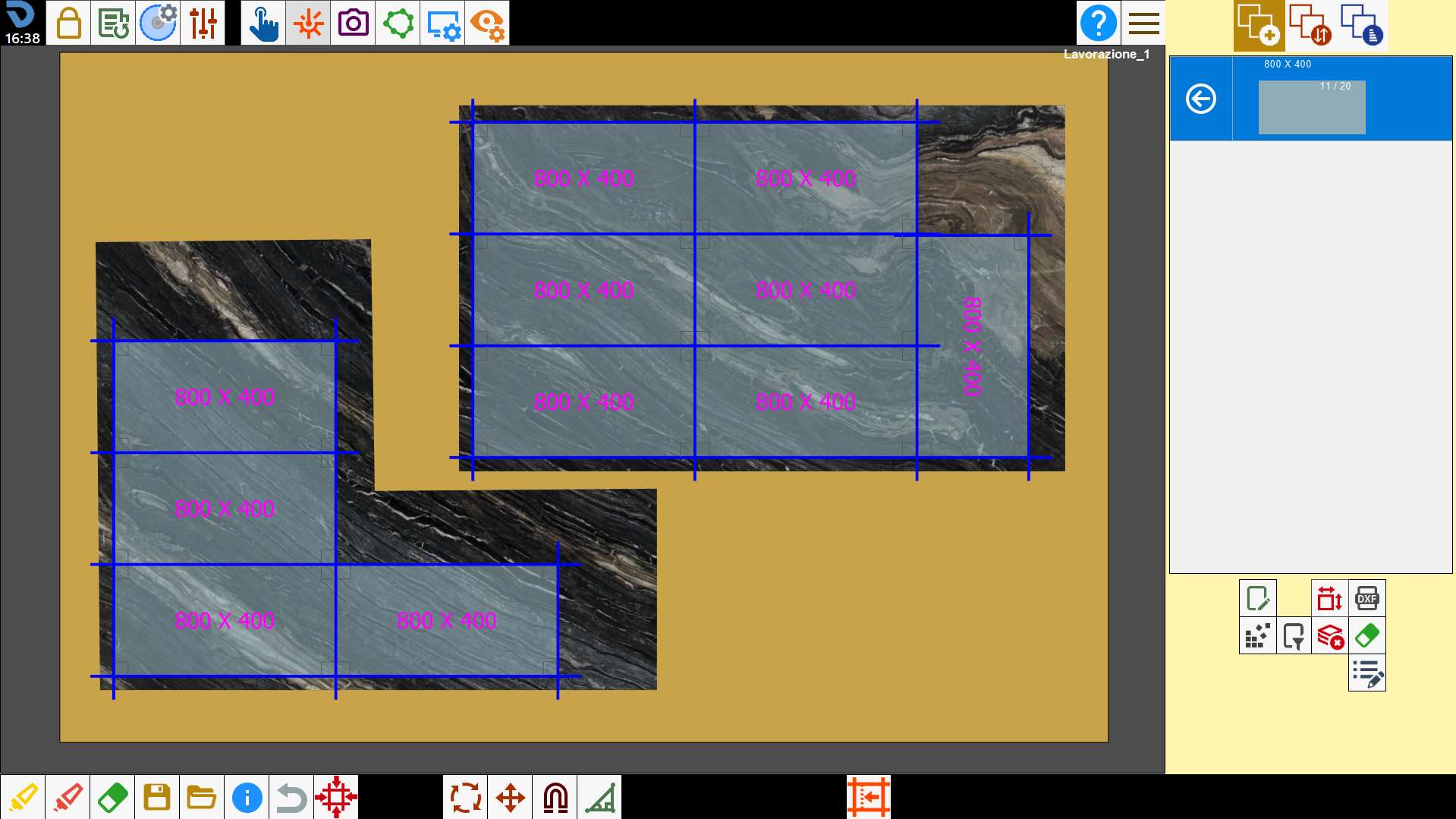

Si plusieurs périmètres sont présents, le Nesting dispose les pièces dans chacun d’eux.
