DOC3.17.1 SLAB MATCHING

Cette fonction permet à l’opérateur de charger un projet de coupe préparé au bureau et de l’adapter à la position et aux dimensions réelles de la dalle présente sur la machine.

Boutons

	Offset axe X Déplacement du périmètre le long de l’axe X par rapport à sa position d’origine.
	Offset axe Y Déplacement du périmètre le long de l’axe Y par rapport à sa position d’origine.
	Rotation Différence de rotation du périmètre par rapport à la situation initiale.
	Flèches de déplacement directionnel Chaque bouton permet de déplacer le périmètre dans le sens indiqué par la flèche. La valeur du déplacement est indiquée dans la zone de texte ci-dessous.
	Rotation horaire/antihoraire Permettent de faire pivoter le périmètre respectivement dans le sens antihoraire et horaire. Les degrés de rotation sont indiqués dans la zone de texte ci-dessous.
	Réinitialiser positionnement Rétablit la position du périmètre à celle initialement importée.
	SlabMatching automatique Alignement automatique du périmètre.
	Afficher/Masquer pièces Permet d’afficher/masquer le périmètre des pièces présentes dans la zone de travail.

Comment utiliser SlabMatching

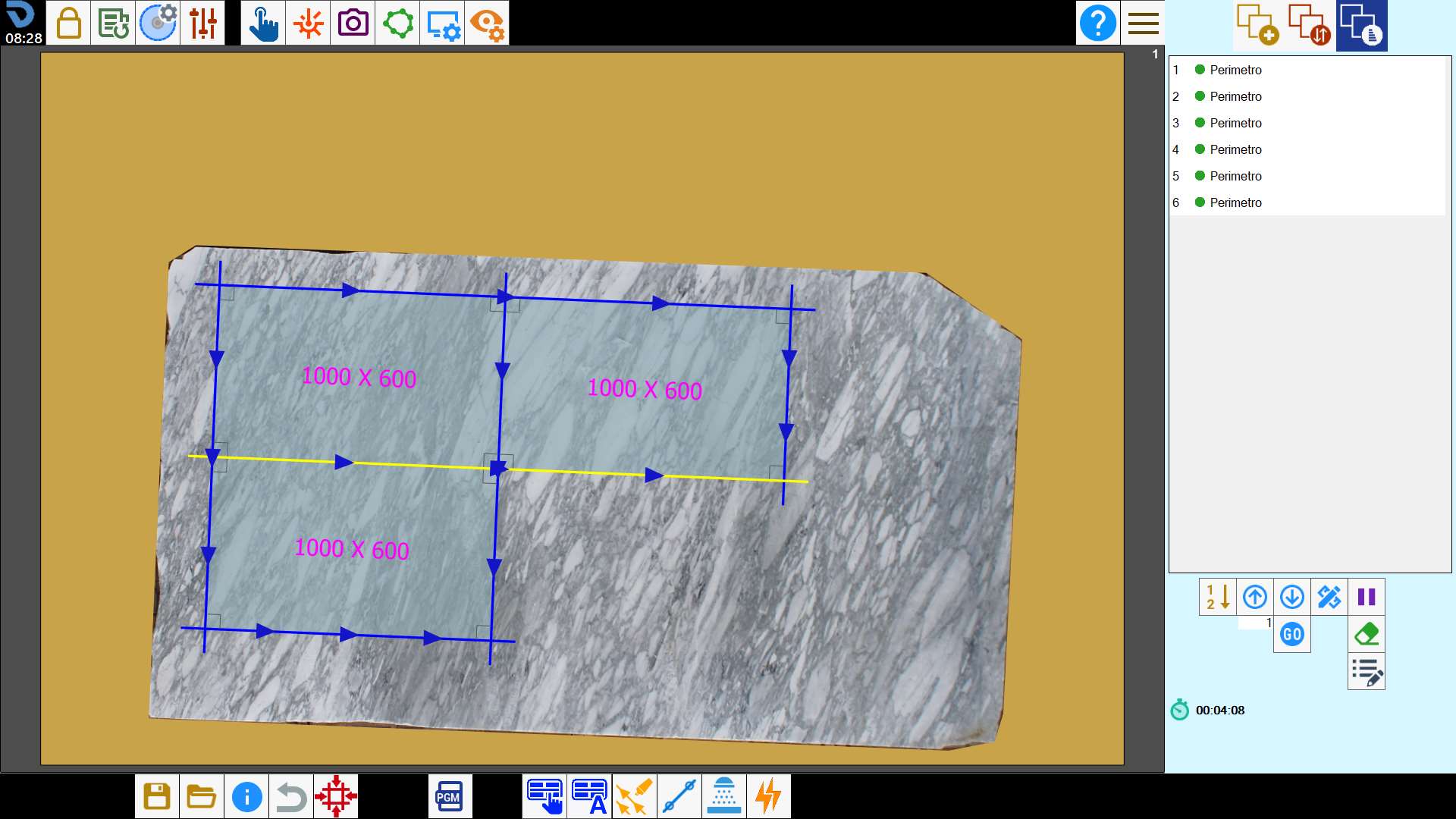

L’opérateur peut planifier au bureau le projet de coupe d’une dalle en se basant sur une photo prise depuis la passerelle et l’enregistrer.

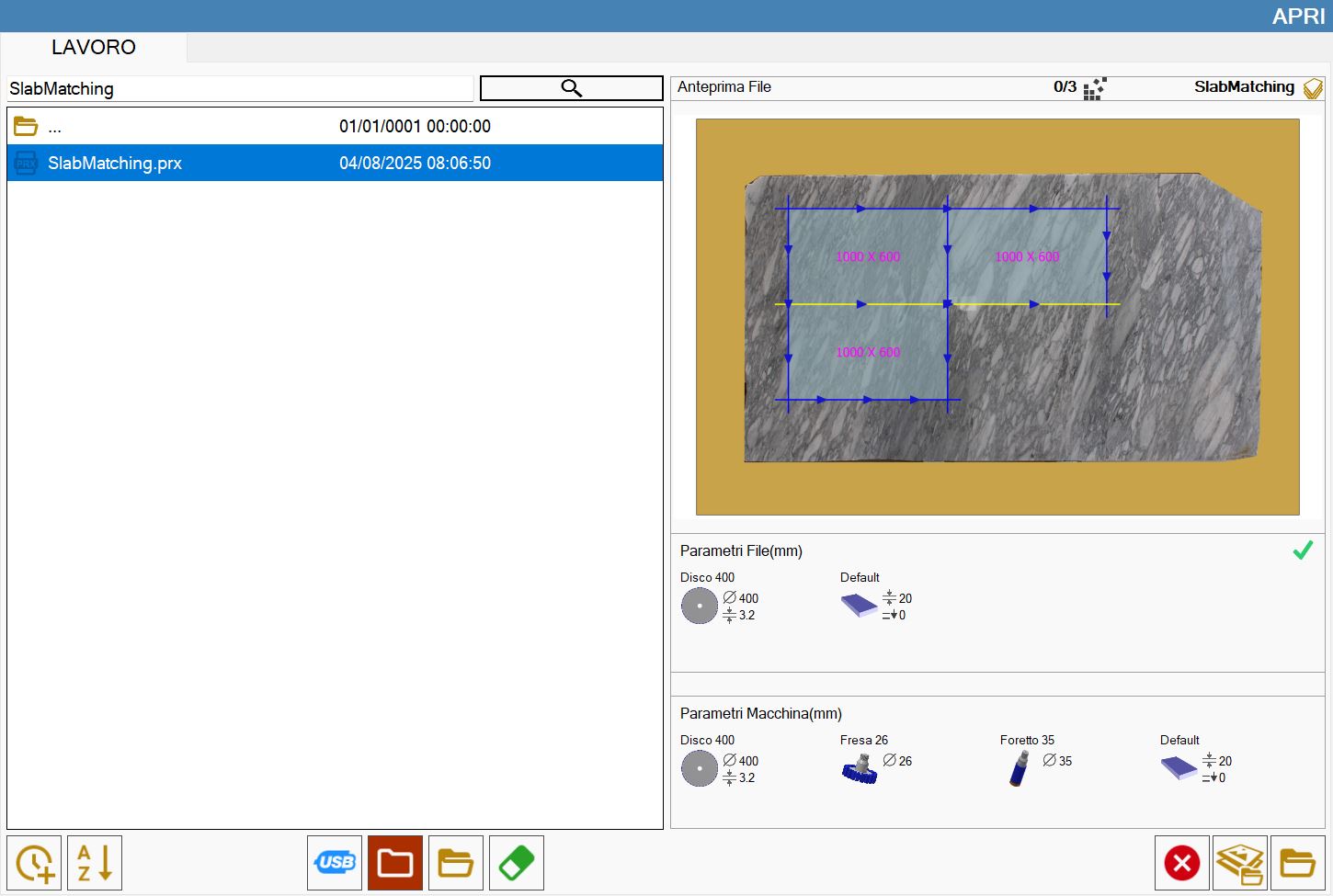

Après avoir pris une photo de la dalle sur le plan de travail, l’opérateur sur la machine peut charger le fichier du projet enregistré au bureau à l’aide de la fonction SlabMatching.

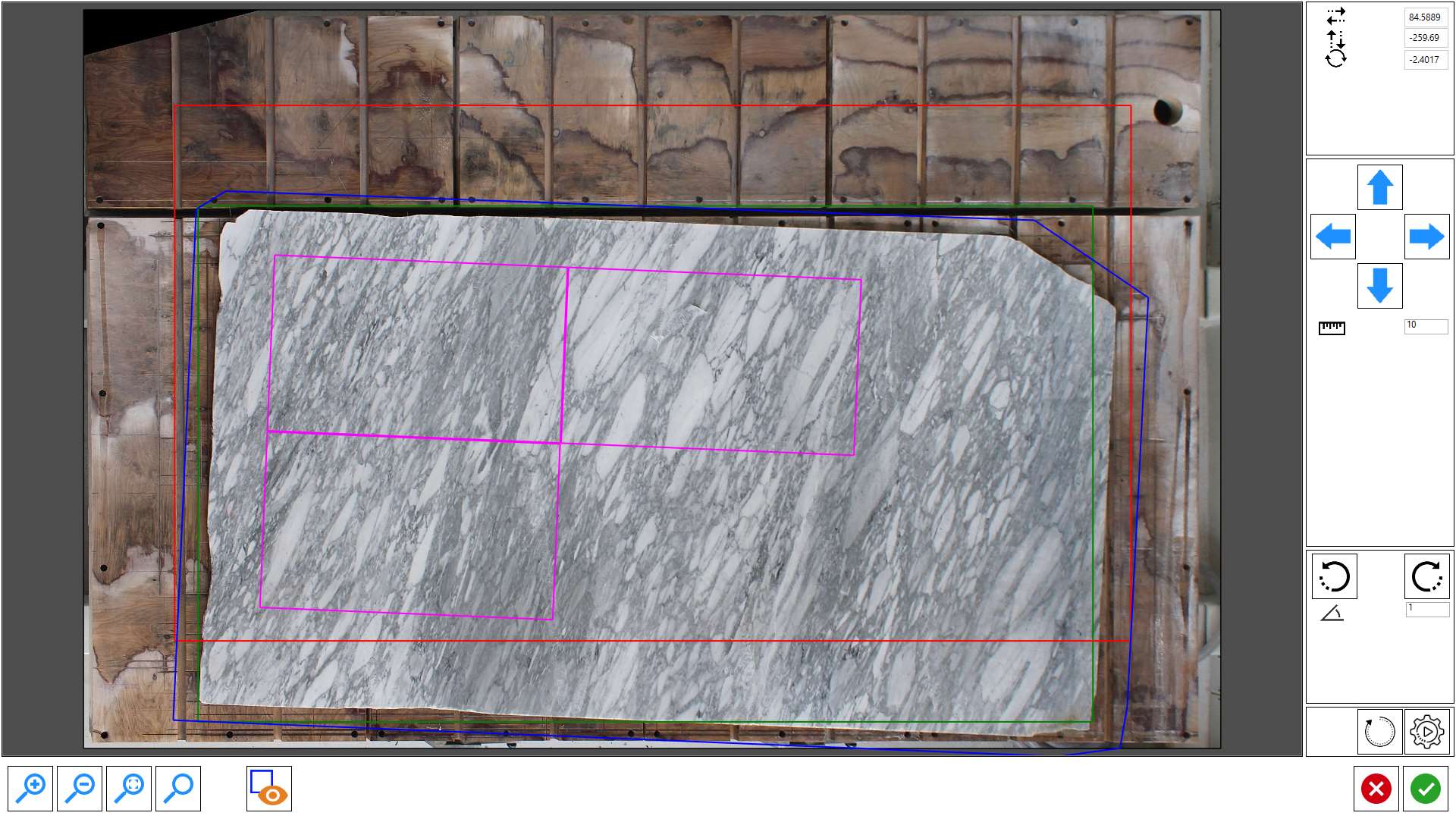

Dans la fenêtre qui s’ouvre, la photo prise du plan de travail et l’aperçu du périmètre de la dalle programmée au bureau sont affichés.

Les éléments visibles à l’écran représentent :

Bleu	Périmètre de la dalle programmée au bureau.
Fuchsia	Périmètre des pièces à l’intérieur de la dalle programmée au bureau.
Rouge	Position d’origine de la dalle programmée au bureau.
Vert	Position de la dalle présente sur le plan de travail.

L’opérateur peut déplacer et/ou tourner le périmètre dans la zone de travail jusqu’à la position correcte en le faisant glisser, en utilisant les flèches ou au moyen du bouton d’alignement automatique.

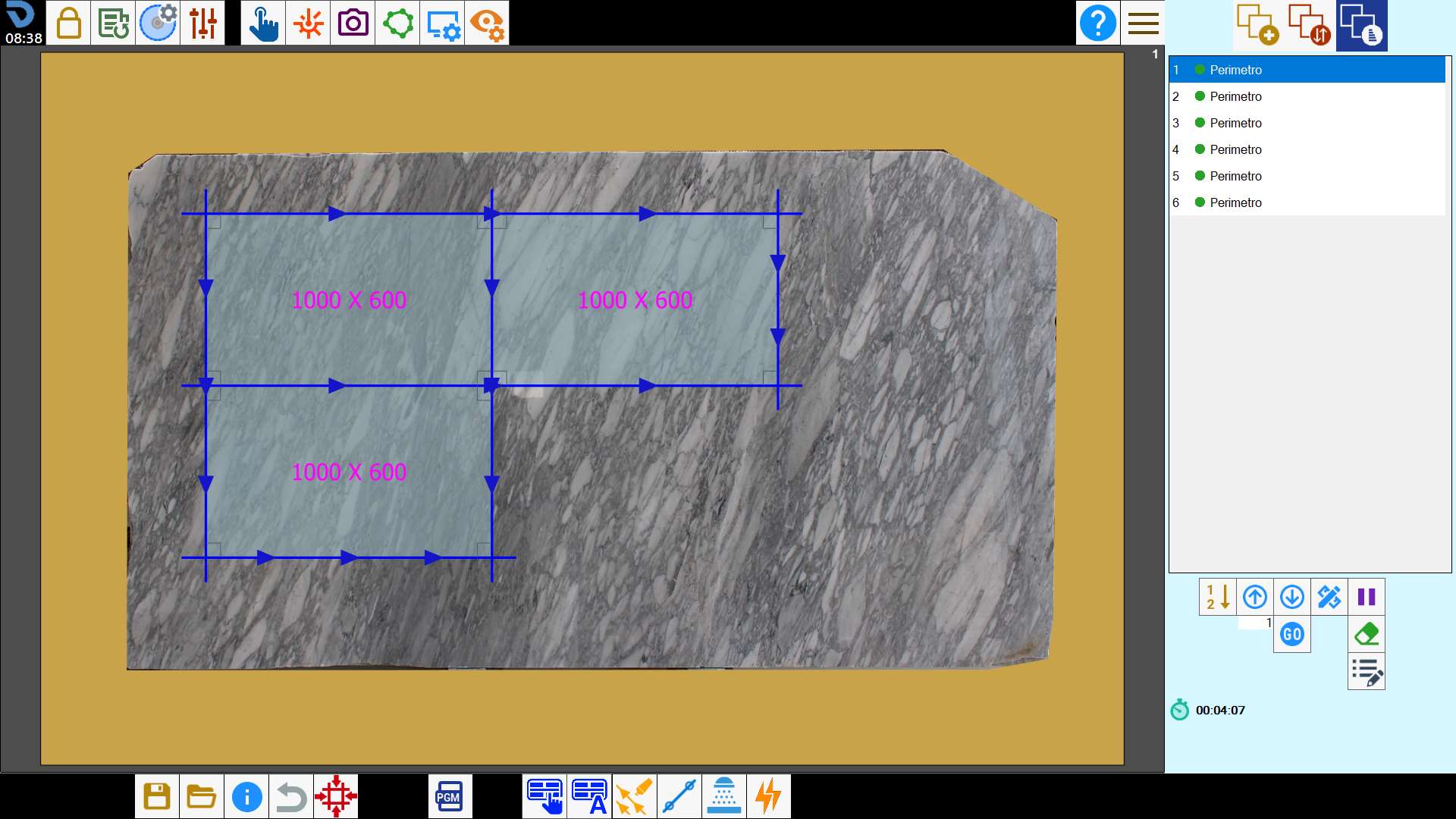

Une fois le périmètre correctement positionné, appuyer sur confirmer ; les pièces apparaissent alors positionnées sur la dalle réelle comme dans le fichier.
