Machine technical documentation Operational document

DOC3.17 CHARGER UN USINAGE

Cette fonction permet de charger un usinage précédemment enregistré dans Parametrix.

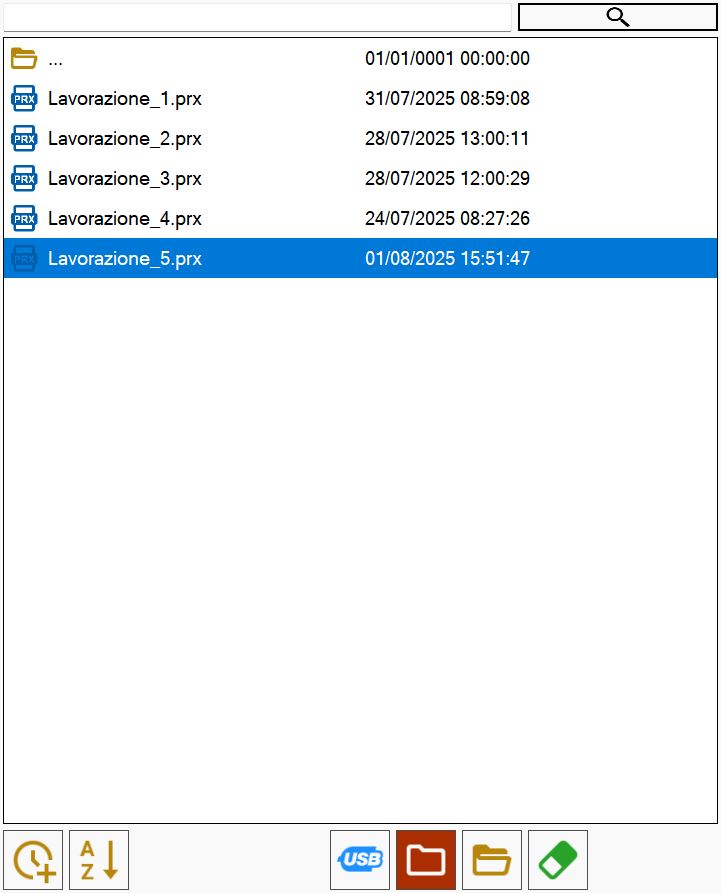

Liste des pièces

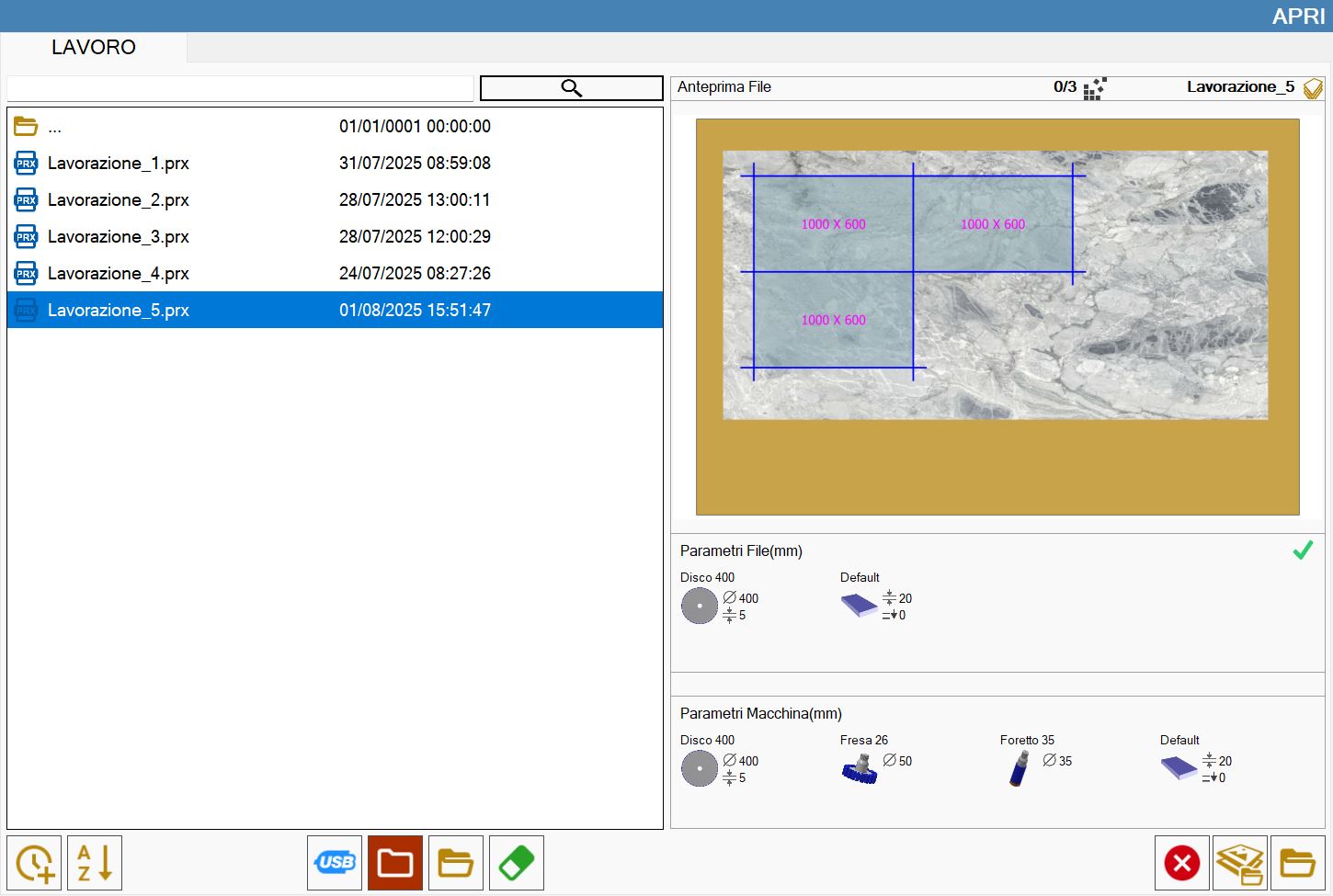

La section de gauche contient la liste des fichiers d’état pouvant être chargés.

Boutons

	Tri par date Trie les fichiers de la liste selon leur date de création. Par défaut, ils sont triés du plus récent au plus ancien. Appuyer de nouveau sur le bouton trie les fichiers du plus ancien au plus récent. L’opération peut être répétée plusieurs fois pour modifier l’ordre.
	Tri par nom Trie les fichiers de la liste selon leur nom. Appuyer sur le bouton permet de choisir un tri croissant ou décroissant.
	Mémoire USB Permet d’accéder à la mémoire USB insérée dans le PC, de parcourir ses dossiers et d’afficher ses fichiers.
	Dossier de travail Accès rapide au dossier de travail du PC.
	Parcourir les dossiers Ce bouton permet de parcourir tous les dossiers du PC.
	Supprimer le fichier Permet de passer en mode « Supprimer le fichier ». Dans ce mode, une icône en forme de gomme apparaît à gauche du nom de chaque fichier de la liste. Dans ce cas, sélectionner un fichier le supprime définitivement.
	Rechercher un fichier Permet de rechercher dans le dossier les fichiers contenant le texte saisi dans la zone située à côté.

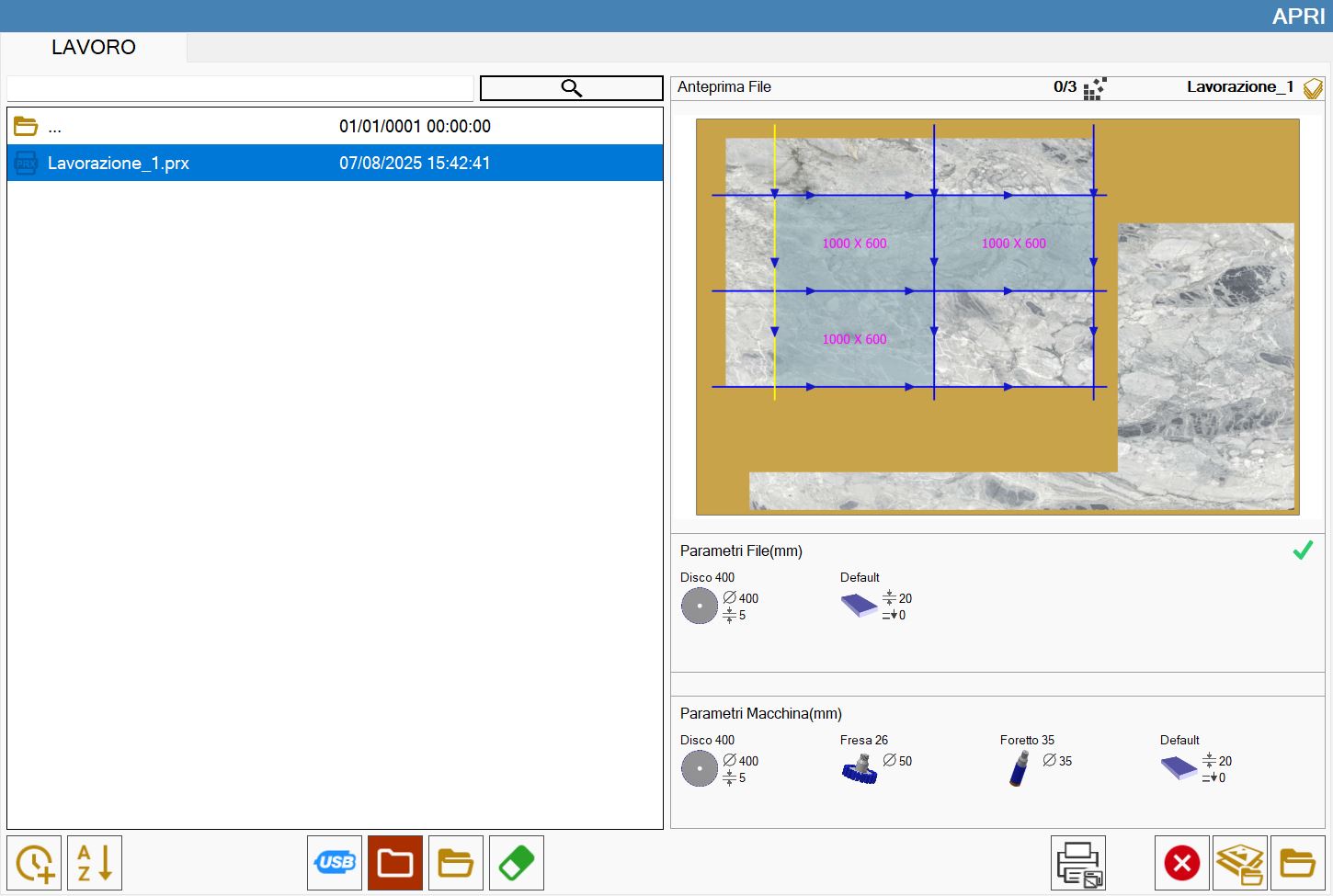

Aperçu

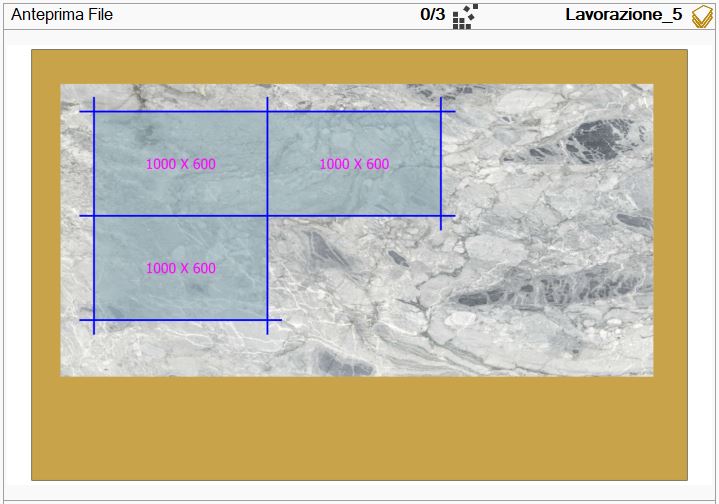

Cette section affiche un aperçu du fichier sélectionné dans la liste.

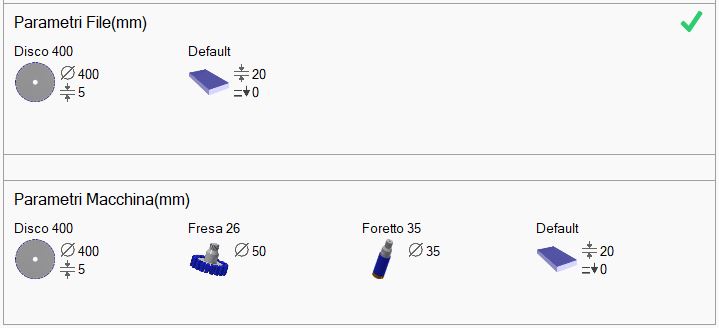

Sous l’aperçu sont affichés les paramètres de la dalle et des outils du fichier sélectionné et de la machine, placés respectivement dans la section supérieure et inférieure.

ATTENTION !

Pour ouvrir complètement un usinage, les paramètres du fichier doivent être identiques aux paramètres de la machine.
Dans le cas contraire, les paramètres du fichier différents de ceux de la machine sont mis en évidence en rouge.
Si les paramètres ne sont pas identiques, l’usinage s’ouvre partiellement, uniquement avec la disposition des pièces. Un message avertit l’utilisateur que les modifications des coupes ne peuvent pas être exécutées.

Autres boutons

	Slab Matching Permet de positionner les pièces dans l’installation de bureau de Parametrix à l’aide d’une image de la dalle, puis de réaligner le périmètre et les pièces sur la position réelle de la même dalle placée sur le plan de travail de la machine.
	Charger l’état Permet de charger l’état enregistré dans le fichier sélectionné.

Comment charger un état

Depuis la page principale, accéder au panneau de chargement d’un état.
Sélectionner ensuite le fichier correspondant à l’usinage à reproduire.

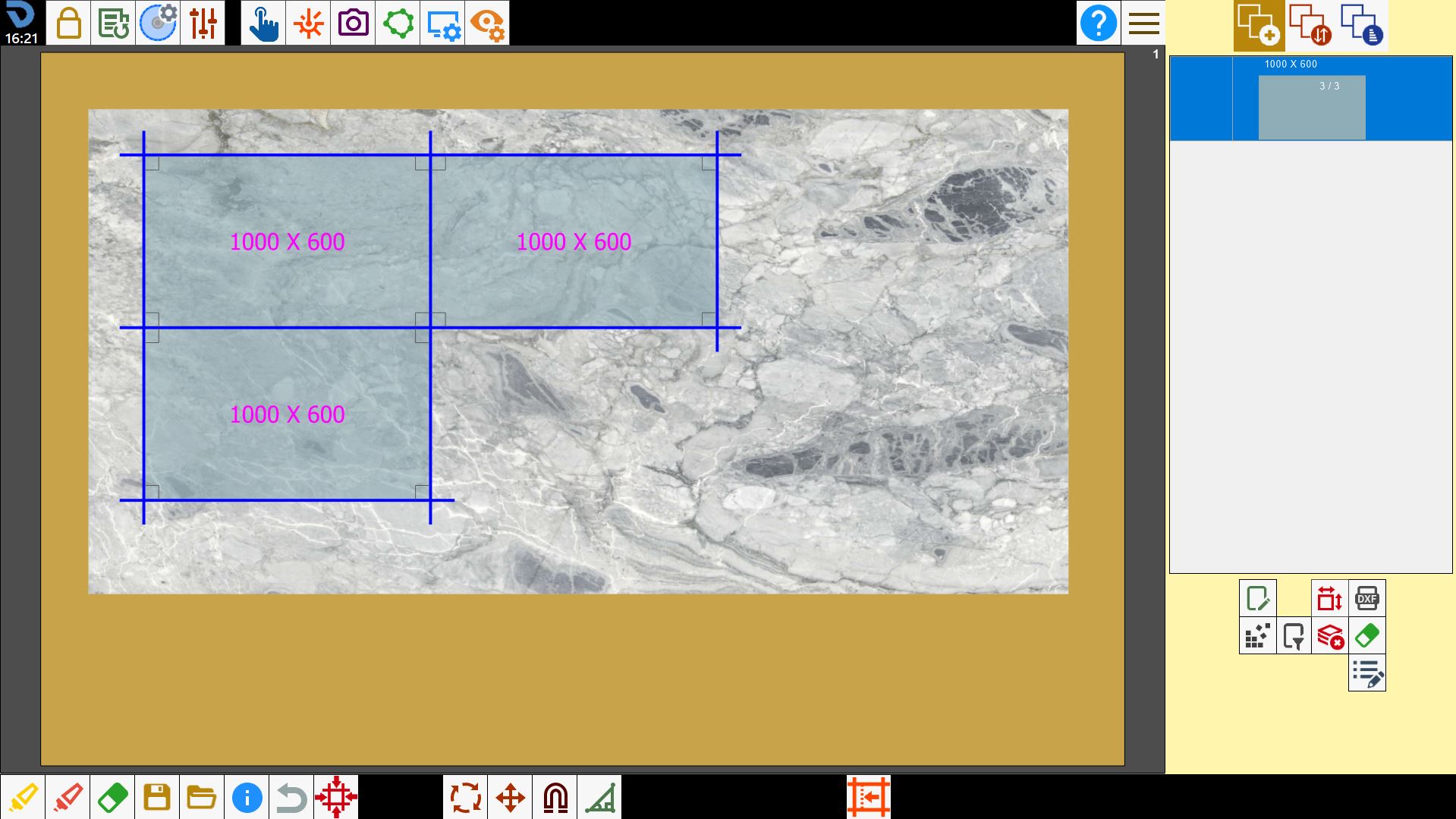

Après confirmation, les pièces sont créées et insérées dans la zone de travail avec toutes les opérations qui leur ont été appliquées.

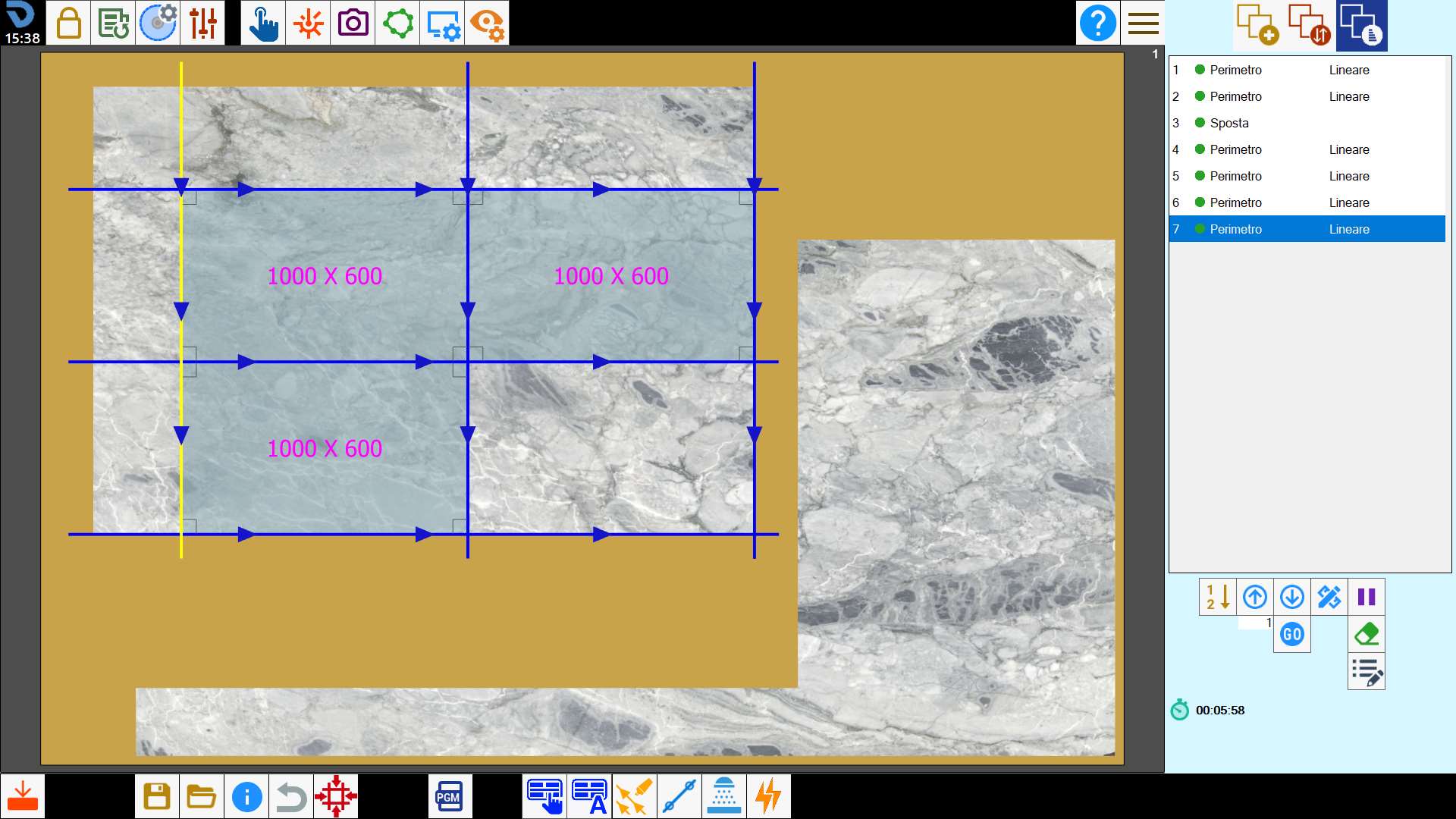

De la même manière, il est possible de charger un usinage programmé précédemment avec toutes les opérations effectuées.

Cette fonction est utilisée pour recharger sur la machine un usinage précédemment enregistré.

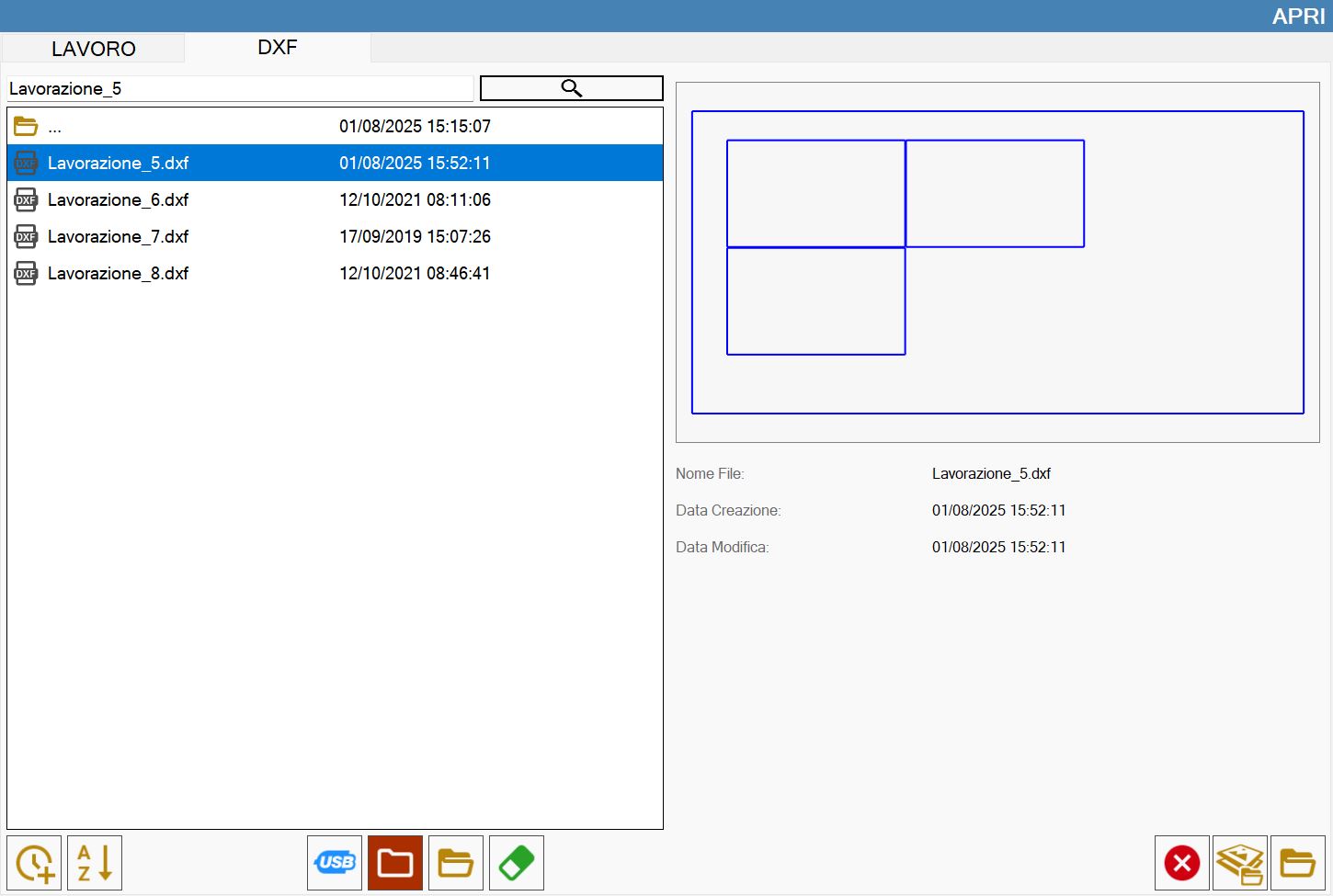

Importer DXF (Option)

Cette fonction permet de charger l’état d’un usinage enregistré dans un fichier DXF.

Importation des coupes de dressage depuis le layout DXF

Il est désormais possible d’importer dans Parametrix une dalle avec ses coupes de dressage en les dessinant dans un calque dédié du fichier DXF.

Le nom du calque dédié aux coupes de dressage doit être défini avec un technicien Donatoni. Une fois configuré, il ne peut plus être modifié.

Dans ce calque, chaque coupe de dressage doit être représentée par une ligne.

ATTENTION !

Lors de la création du fichier DXF, les règles suivantes doivent être respectées :
le périmètre de la dalle doit être présent ;
le périmètre de la dalle doit être rectangulaire ;
les côtés du périmètre doivent être horizontaux ou verticaux et ne doivent pas être tournés ;
chaque ligne de dressage doit être parallèle à l’un des côtés du rectangle ;
pour chaque côté, une seule ligne de dressage au maximum doit être présente ;
si plusieurs lignes sont dessinées pour le même côté, Parametrix utilise uniquement celle la plus proche du bord.

Pour importer le fichier, ouvrir dans Parametrix la page Importation du layout depuis DXF et sélectionner le fichier souhaité.

Paramètres disponibles

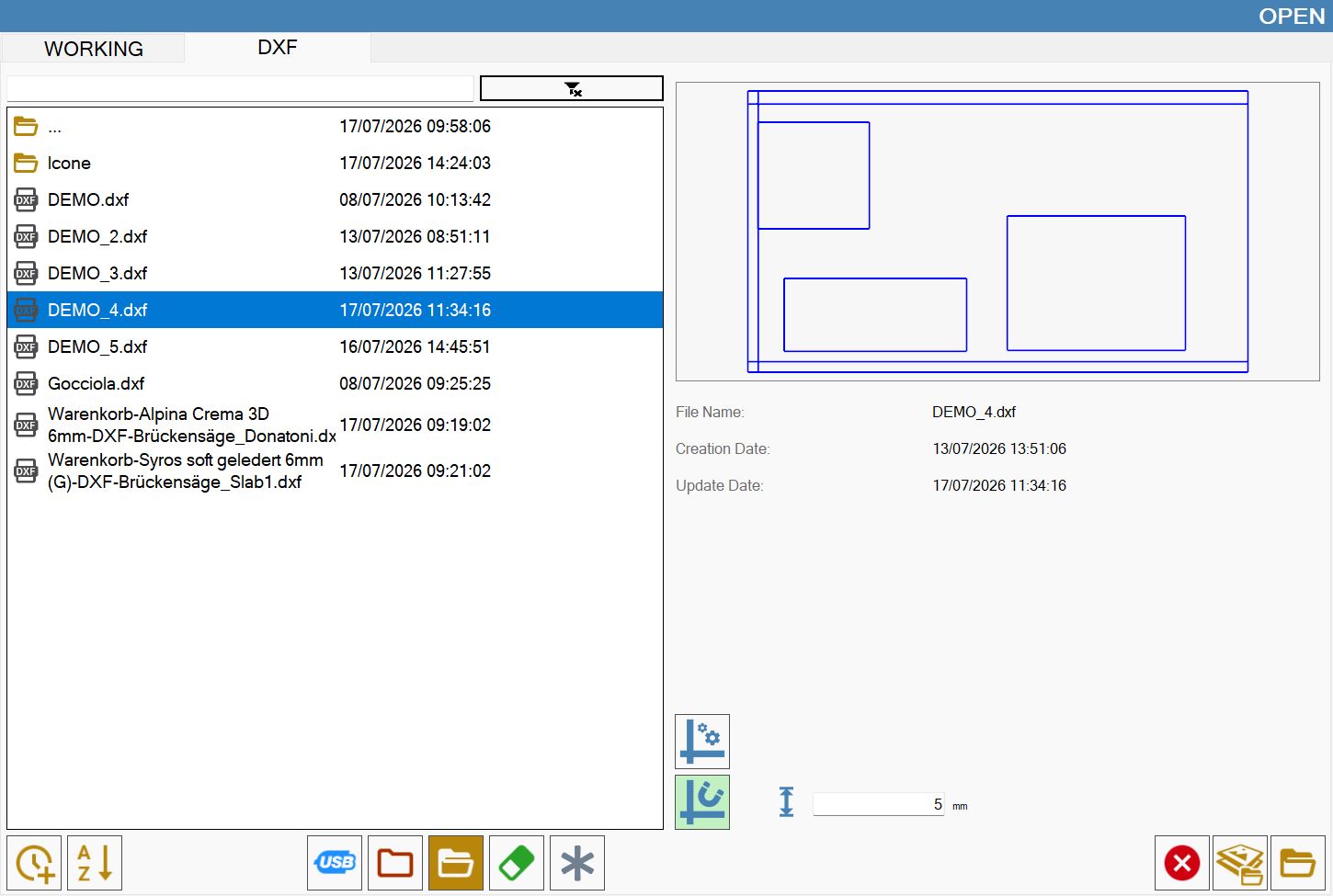

Dans l’écran de sélection du fichier, certains paramètres peuvent être modifiés à l’aide des boutons situés sous l’aperçu, sur le côté droit de l’écran.

	Mode automatique Si le fichier DXF sélectionné ne contient pas le calque des coupes de dressage, Parametrix les ajoute automatiquement selon les paramètres du périmètre du http://pannello.Se Si le calque est présent, les coupes de dressage définies dans le fichier DXF ont la priorité.
	Mode aimant Parametrix déplace légèrement les coupes de dressage afin de les superposer à la coupe la plus proche, à condition que la distance entre les deux soit suffisamment faible. Cette correction automatique peut contribuer à optimiser l’exécution des coupes.
	Distance d’aimantation Définit la distance maximale autorisée entre une coupe de dressage et une coupe de la pièce afin qu’elles puissent être superposées au moyen du mode aimant. La reconnaissance des coupes de dressage est disponible aussi bien lors de l’importation standard que lors de l’importation avec Slab Matching.

Exemples

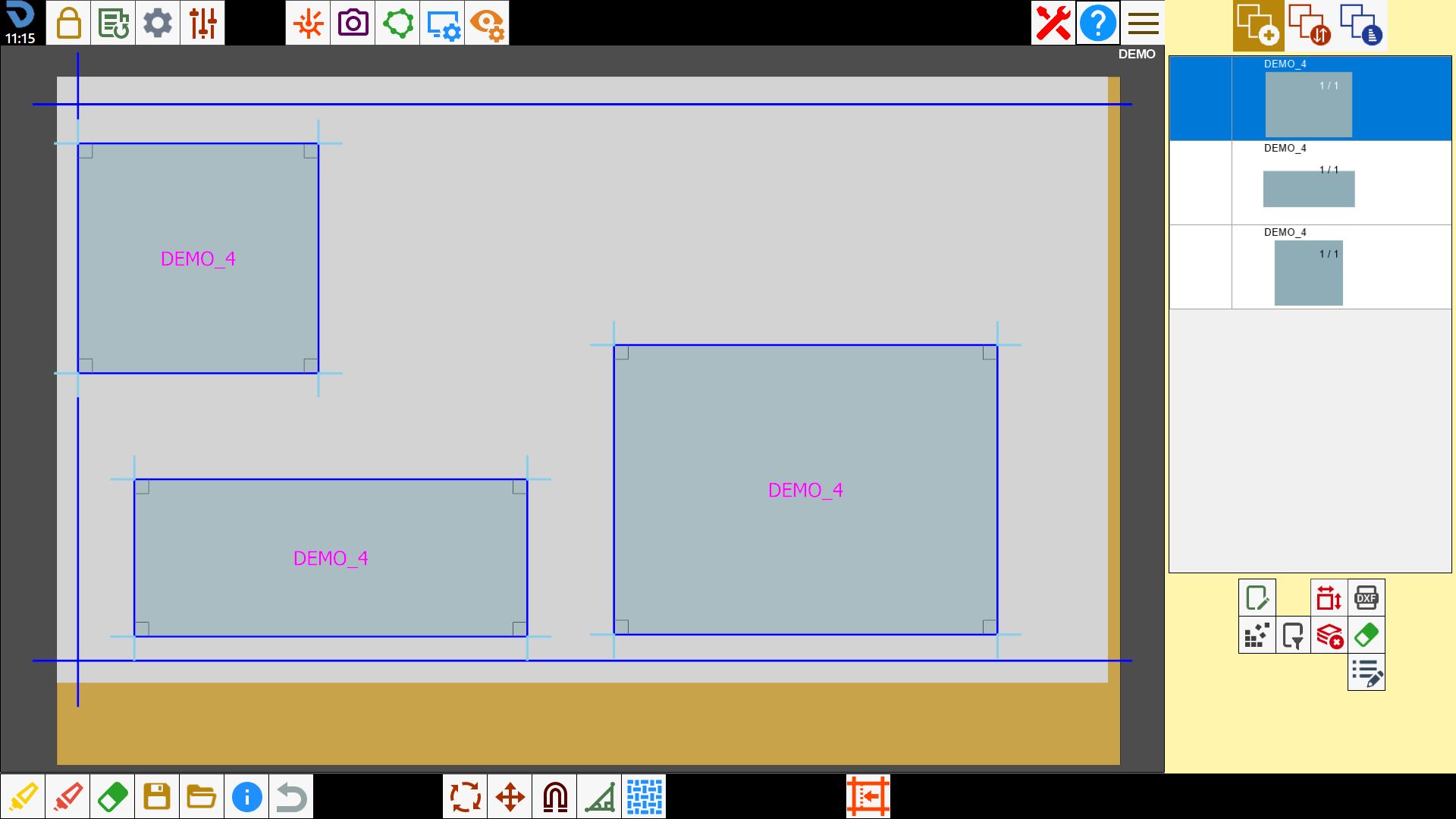

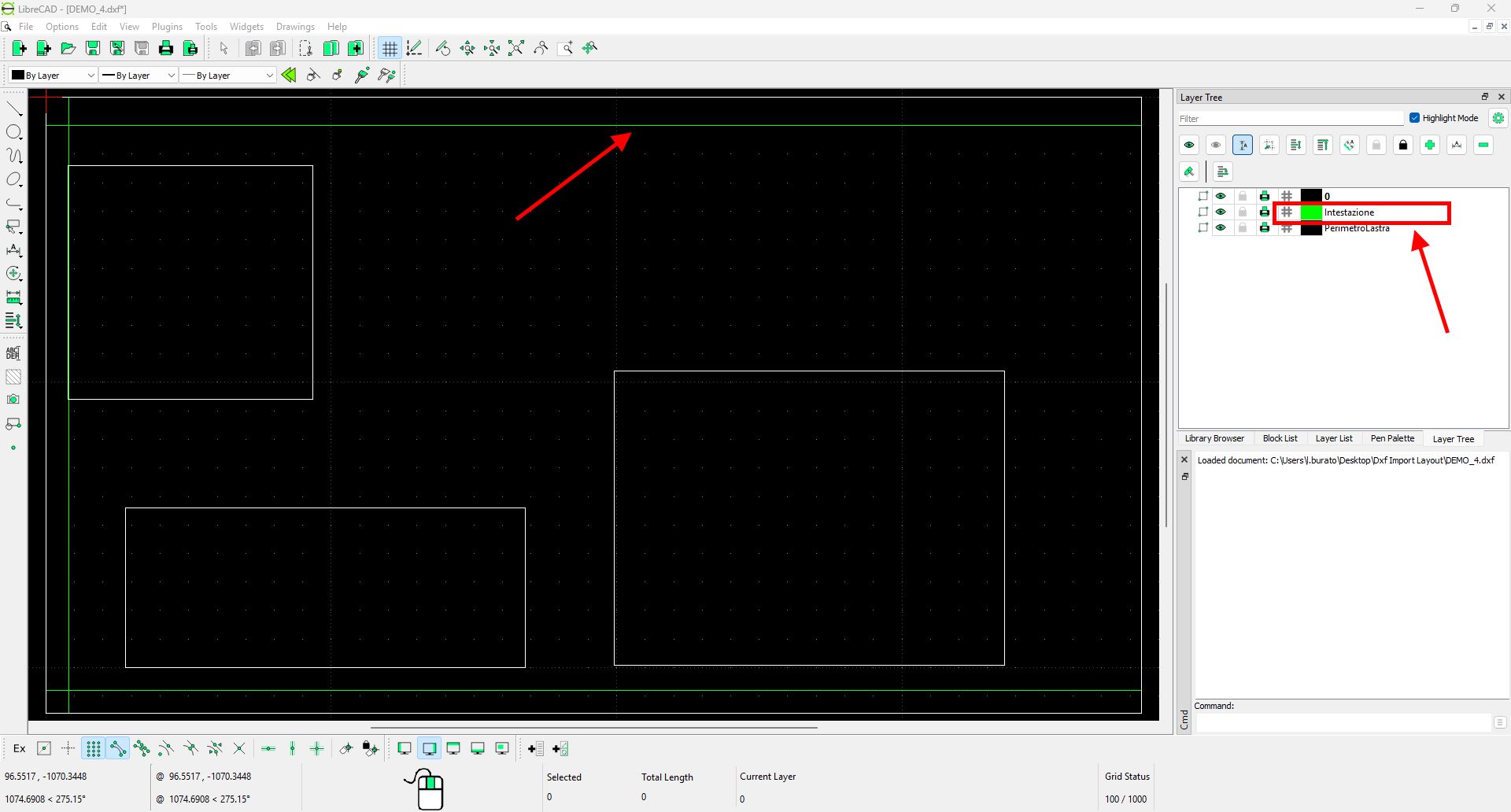

Les images montrent un fichier DXF contenant le périmètre de la dalle, les pièces et les coupes de dressage, ainsi que le résultat obtenu après l’importation dans Parametrix.
