Ce panneau permet à l’opérateur de modifier certaines caractéristiques d’une coupe.

Boutons

Dans l’angle supérieur gauche, il est possible de modifier l’état d’activation de la coupe.

Activer/Désactiver la coupe Permet d’activer ou de désactiver la coupe sélectionnée. REMARQUE Une coupe désactivée n’est pas exécutée par la machine.

Selon le type de coupe sélectionné, différentes versions de ce panneau sont affichées.

Coupes au disque

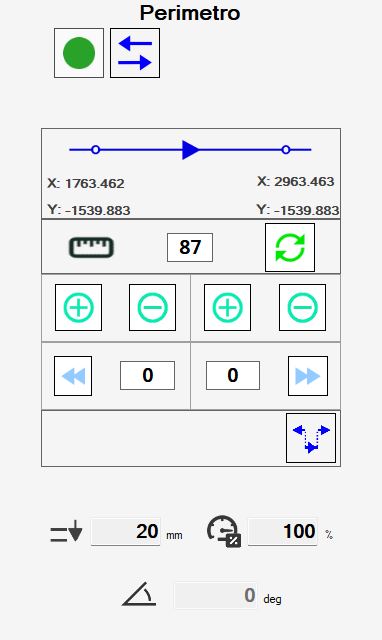

Lorsqu’une coupe exécutée au disque, linéaire ou en arc, est sélectionnée, le panneau suivant s’affiche :

Les coupes exécutées au disque sont caractérisées par un point initial et un point final. Les flèches définissent leur sens de parcours, du début vers la fin.

Le tableau ci-dessous présente les boutons permettant à l’opérateur de modifier les caractéristiques de la coupe :

	Inverser sens de la coupe L’opérateur peut inverser le sens d’exécution de la coupe.
	Valeur d’allongement Permet de modifier la longueur de chaque prolongement de la coupe.
	Calculer obstacle Recalcule la valeur d’allongement de la coupe en fonction du diamètre du disque et de l’épaisseur du matériau, de manière à ce qu’elle corresponde à l’obstacle du disque.
	Allonger coupe Allonge la coupe de la longueur indiquée par la valeur d’allongement. Le bouton de gauche allonge la partie initiale de la coupe, tandis que celui de droite allonge la partie finale.
	Raccourcir coupe Raccourcit la coupe de la longueur indiquée par la valeur d’allongement. Le bouton de gauche raccourcit la partie initiale de la coupe, tandis que celui de droite raccourcit la partie finale.
	Allonger extrémité initiale jusqu’au bord de la dalle Permet d’allonger le début de la coupe jusqu’au bord de la dalle. La valeur dans la case sert lorsqu’on souhaite prolonger la coupe d’une certaine quantité au-delà de la dalle.
	Allonger extrémité finale jusqu’au bord de la dalle Permet d’allonger la fin de la coupe jusqu’au bord de la dalle. La valeur dans la case sert lorsqu’on souhaite prolonger la coupe d’une certaine quantité au-delà de la dalle.
	Allonger coupes courtes Si la coupe sélectionnée est trop courte pour permettre au disque de pénétrer complètement le matériau, ce bouton permet, si possible, de l’allonger jusqu’à ce qu’elle devienne traversante.

Certaines données relatives à l’exécution de la coupe sont également affichées.

	Plongée Pénétration de la coupe dans le matériau. L’opérateur peut modifier cette valeur.
	Vitesse en pourcentage Pourcentage de la vitesse définie pour exécuter la coupe. L’opérateur peut modifier cette valeur. REMARQUE Il n’est pas possible de modifier la vitesse en pourcentage des coupes sur arcs.
	Inclinaison Degrés d’inclinaison de la coupe. Non modifiable.

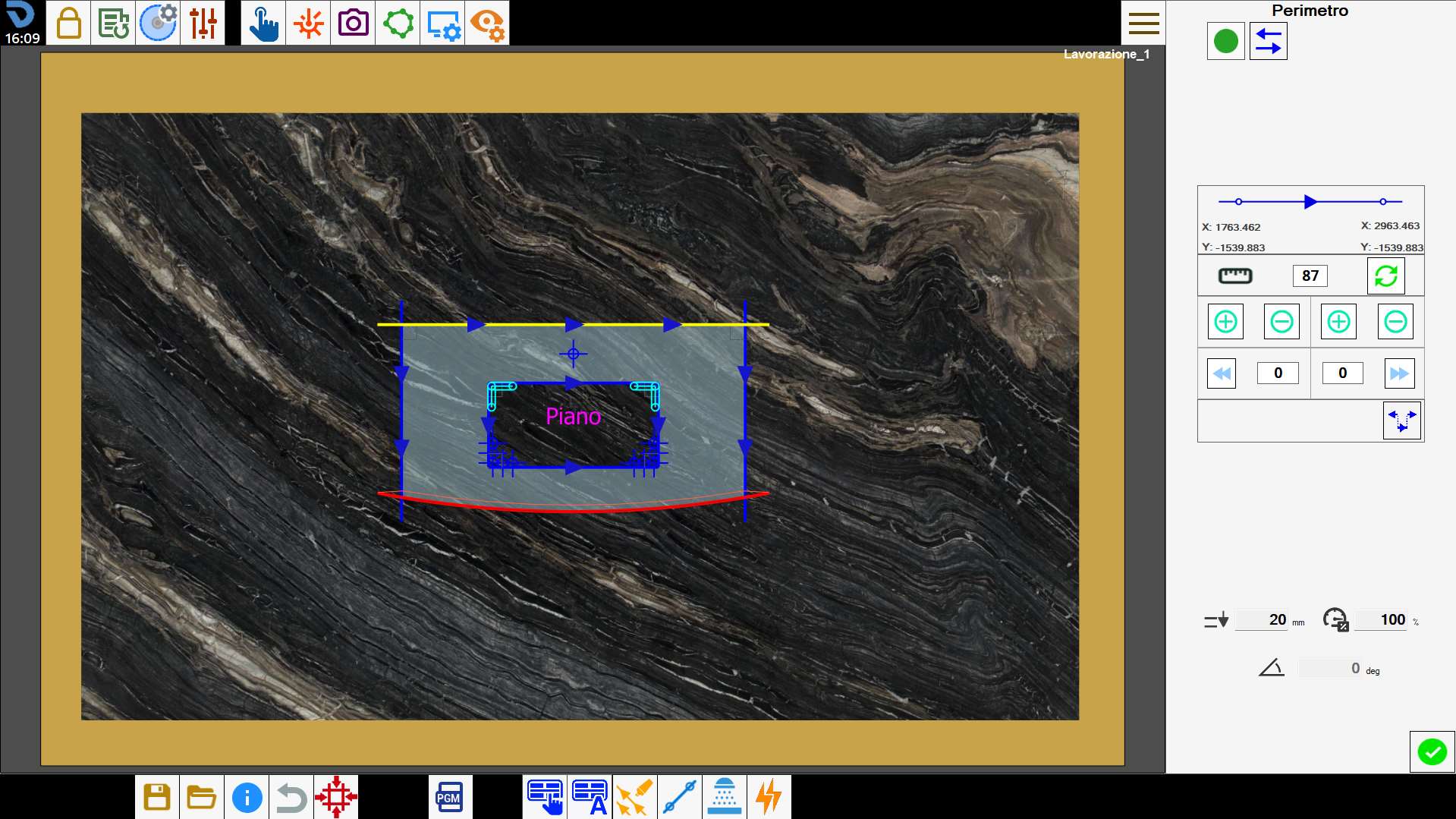

Modifier la coupe depuis la zone de travail

En sélectionnant une coupe dans la zone de travail et en appuyant sur le bouton droit de la souris, une fenêtre apparaît permettant de modifier rapidement la coupe.

Les boutons correspondent aux fonctions déjà énumérées. L’extrémité de la coupe la plus proche du point où le bouton a été actionné est allongée.

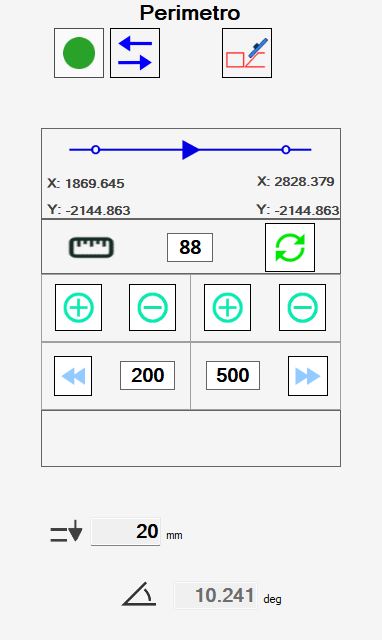

Coupes sur arcs intérieurs

Pour les coupes sur arcs dont la courbure est orientée vers l’intérieur de la pièce, il faut tenir compte du fait que l’obstacle du disque pendant l’usinage peut endommager le côté.
Pour cette raison, ces coupes doivent être exécutées différemment des coupes extérieures.

Parametrix propose deux modes pour couper les arcs intérieurs, sélectionnables à l’aide du bouton situé en haut à droite.

	Arc incliné Une coupe inclinée à dimension est exécutée. L’inclinaison appropriée est calculée automatiquement.
	Arc décalé La coupe est exécutée sans inclinaison, mais décalée vers l’extérieur de la pièce par rapport à sa position correcte.

Chaque mode d’usinage présente des avantages et des inconvénients :

• Les arcs inclinés permettent d’obtenir une meilleure finition du résultat final, qui nécessitera donc moins de travail manuel pour être terminé.
  Ils demandent toutefois un effort plus important de la machine ; l’usinage doit donc être effectué à des vitesses réduites et en plusieurs passes.

• Les arcs décalés sont moins exigeants pour la machine et peuvent donc être exécutés à des vitesses plus élevées.
  En contrepartie, l’obstacle du disque endommage davantage le matériau et la quantité de matériau à enlever lors de la finition manuelle est plus importante.

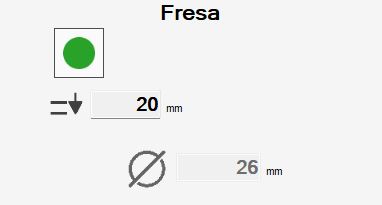

Trous et fraisages

Les usinages tels que les trous et les fraisages permettent un nombre plus limité de modifications par l’opérateur.

Les informations suivantes sont disponibles :

	Plongée Pénétration de la coupe dans le matériau. L’opérateur peut modifier cette valeur.
	Diamètre de l’outil Le diamètre de l’outil utilisé pour la coupe est affiché.

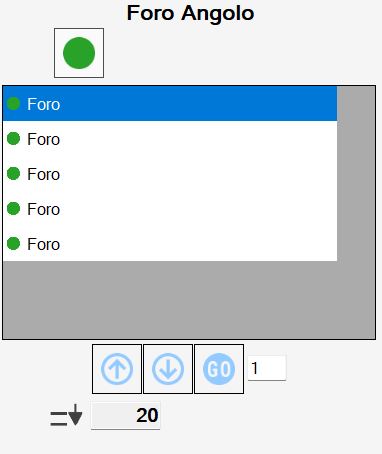

Feuillures et trous sur sommet

Les trous d’angle et les feuillures sont des usinages composés respectivement de plusieurs trous et fraisages. Lorsqu’un de ces éléments est sélectionné, la liste de toutes les coupes qui le composent est affichée.

L’opérateur peut activer ou désactiver chaque coupe individuellement à l’aide du bouton présent sur chaque élément de la liste, ou agir simultanément sur toutes les coupes de l’usinage à l’aide du bouton situé en haut.
Les boutons affichés sous la liste permettent de modifier l’ordre d’exécution des différentes coupes.

	Déplacement avec les flèches Permettent de déplacer la coupe sélectionnée vers la position supérieure ou inférieure.
	Déplacement vers la position souhaitée Permet de déplacer la coupe sélectionnée à la position indiquée dans la zone de texte adjacente.

De plus, l’opérateur peut modifier la pénétration de l’usinage à l’aide du champ ci-dessous :

Plongée Pénétration des coupes dans le matériau. L’opérateur peut modifier cette valeur. REMARQUE La profondeur de toutes les coupes composant l’usinage est identique La modification de cette valeur modifie la pénétration de toutes les coupes de la liste.
