La fonction Easy Match permet de voir en temps réel l’arrière-plan que les pièces auront dans leur position d’origine telle qu’elle a été conçue, en les déplaçant sur le plan de travail au-dessus d’une dalle.

Boutons

Après avoir appuyé sur le bouton, le panneau suivant s’ouvre :

	Vue côte à côte Permet d’afficher sur le même écran à la fois l’aperçu du projet et le plan de travail.
	Vue aperçu Permet de déplacer les pièces en cliquant à l’intérieur de leur périmètre ; il est ainsi possible de positionner la pièce avec une plus grande précision à l’emplacement souhaité.
	Vue plan de travail Permet de déplacer les pièces sur le plan de travail en utilisant tout l’écran.
	Enregistrer aperçu Permet d’enregistrer une image représentant l’aperçu du projet en cours.
	Modifier aperçu Permet d’accéder à un écran pour modifier la disposition des éléments dans l’aperçu du projet.

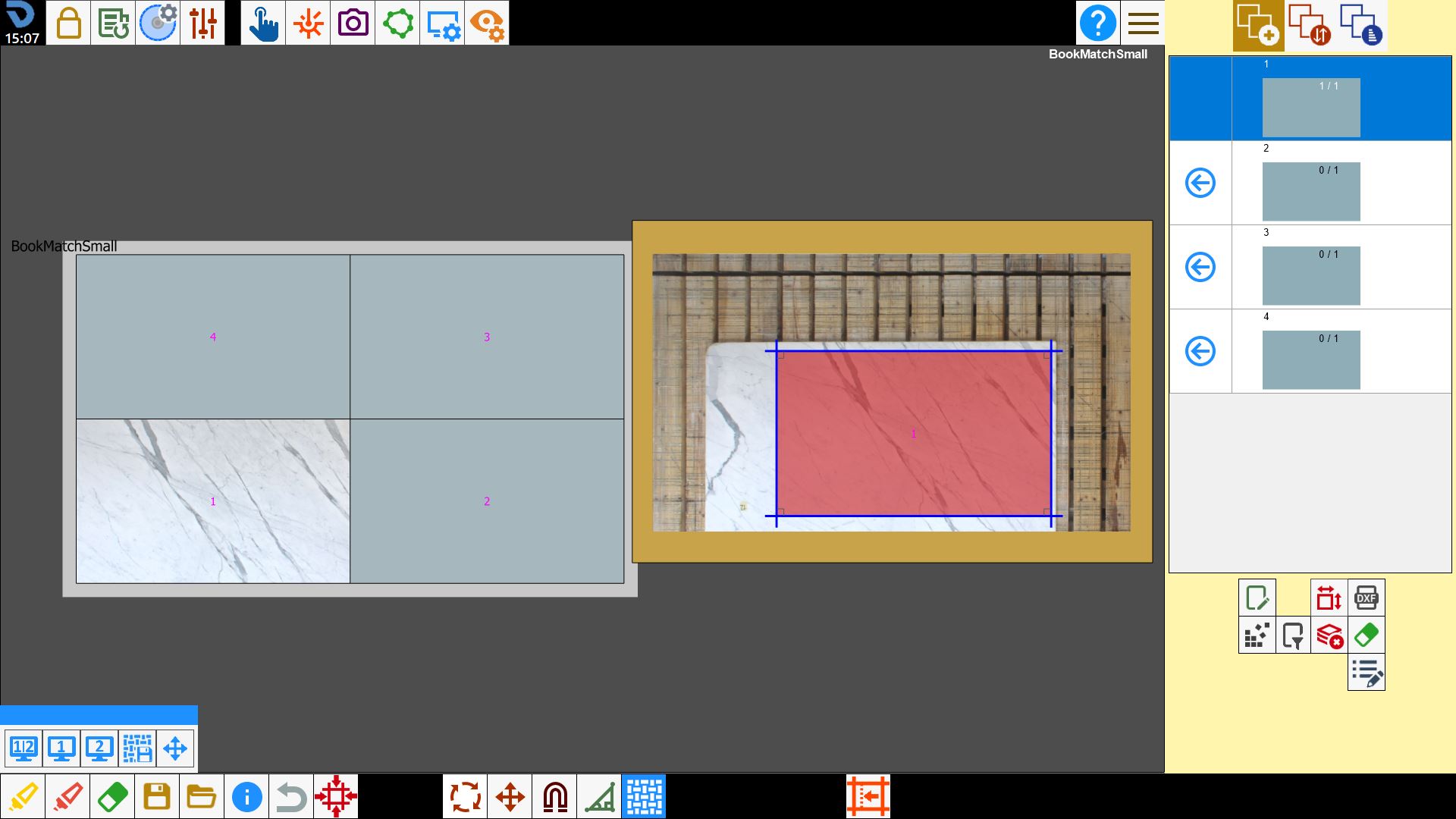

Vue aperçu

Permet de déplacer les pièces en cliquant à l’intérieur de leur périmètre ; il est ainsi possible de positionner la pièce avec une plus grande précision à l’emplacement souhaité.

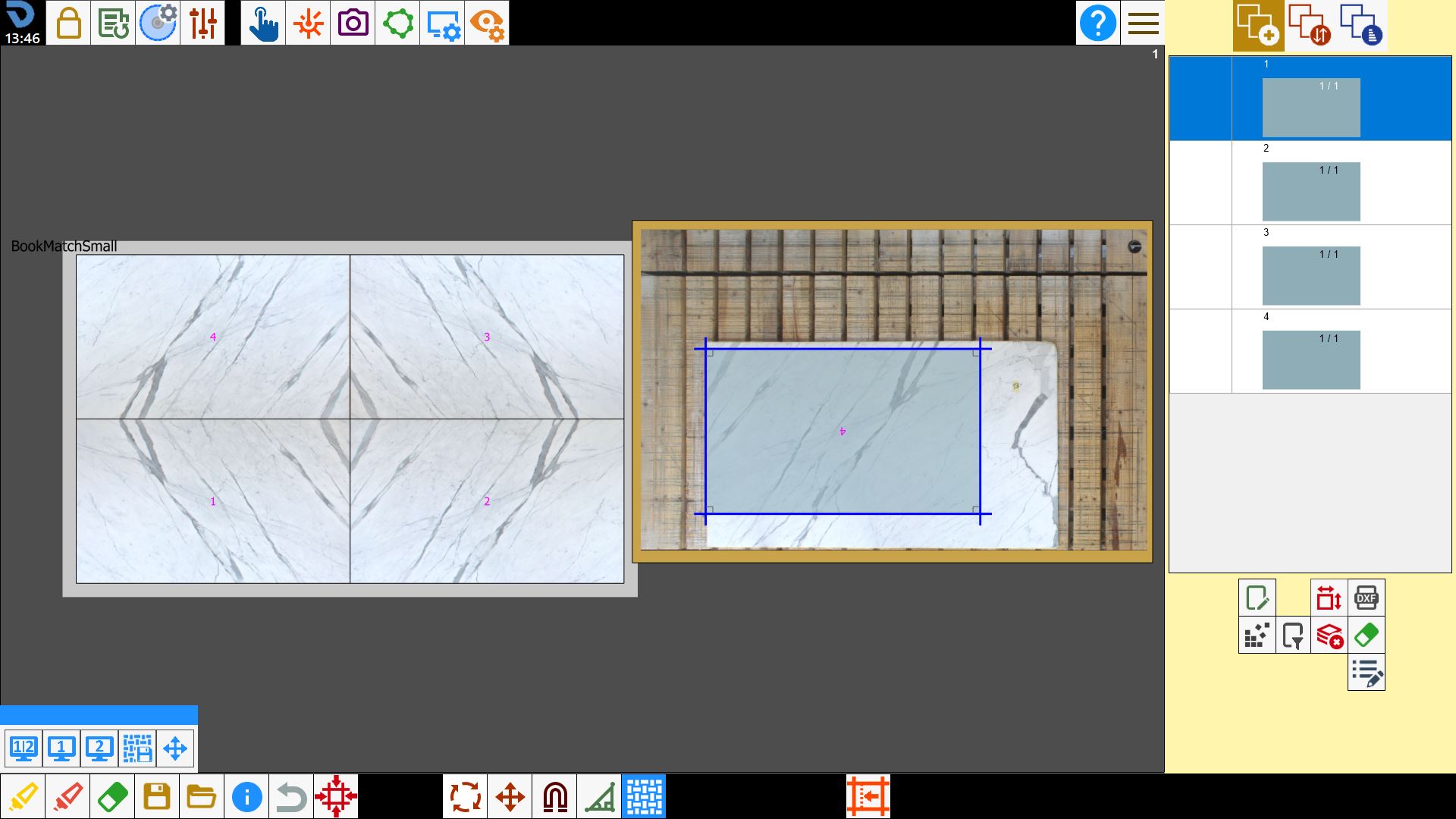

L’aperçu affiche toutes les pièces provenant du fichier importé exactement à la position où elles ont été conçues.
Les dimensions de l’aperçu correspondent à l’échelle 1:1 aux dimensions des pièces conçues.
Les pièces ajoutées au plan de travail prennent la couleur de la dalle, tandis que celles restant à ajouter ont un arrière-plan uniforme.

Depuis l’aperçu, il est possible de :

• Ajouter une pièce à la zone de travail en cliquant à l’intérieur de la zone à usiner.

• Déplacer une pièce située sur le plan de travail.

• Sélectionner une pièce sur le plan de travail en cliquant à l’intérieur de la pièce.

• Supprimer une pièce de l’aperçu en sélectionnant la gomme située sous la liste des pièces puis en sélectionnant dans l’aperçu la pièce à supprimer. Dans ce cas, la pièce est également supprimée du plan de travail et de la liste des pièces.

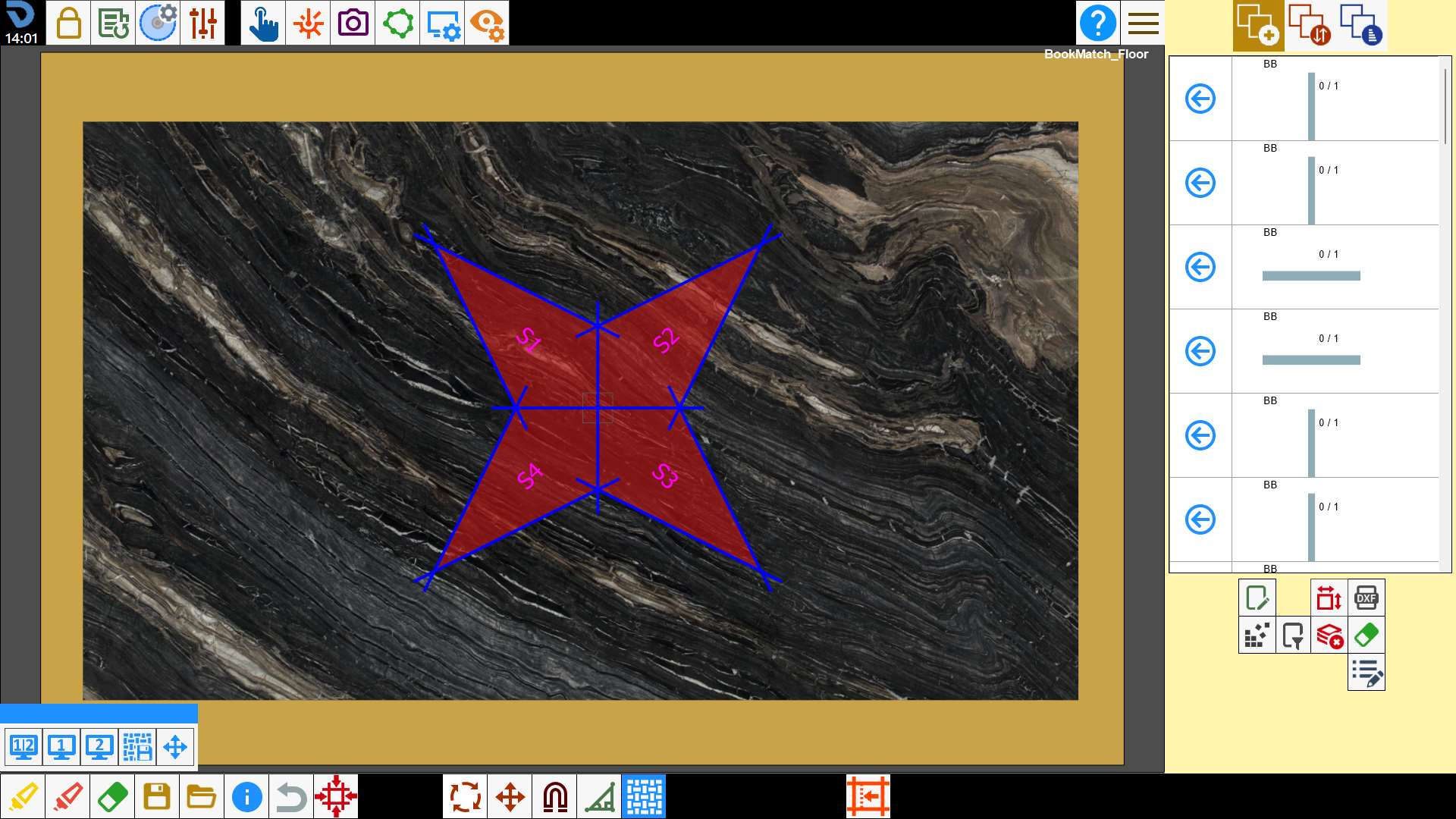

Vue plan de travail

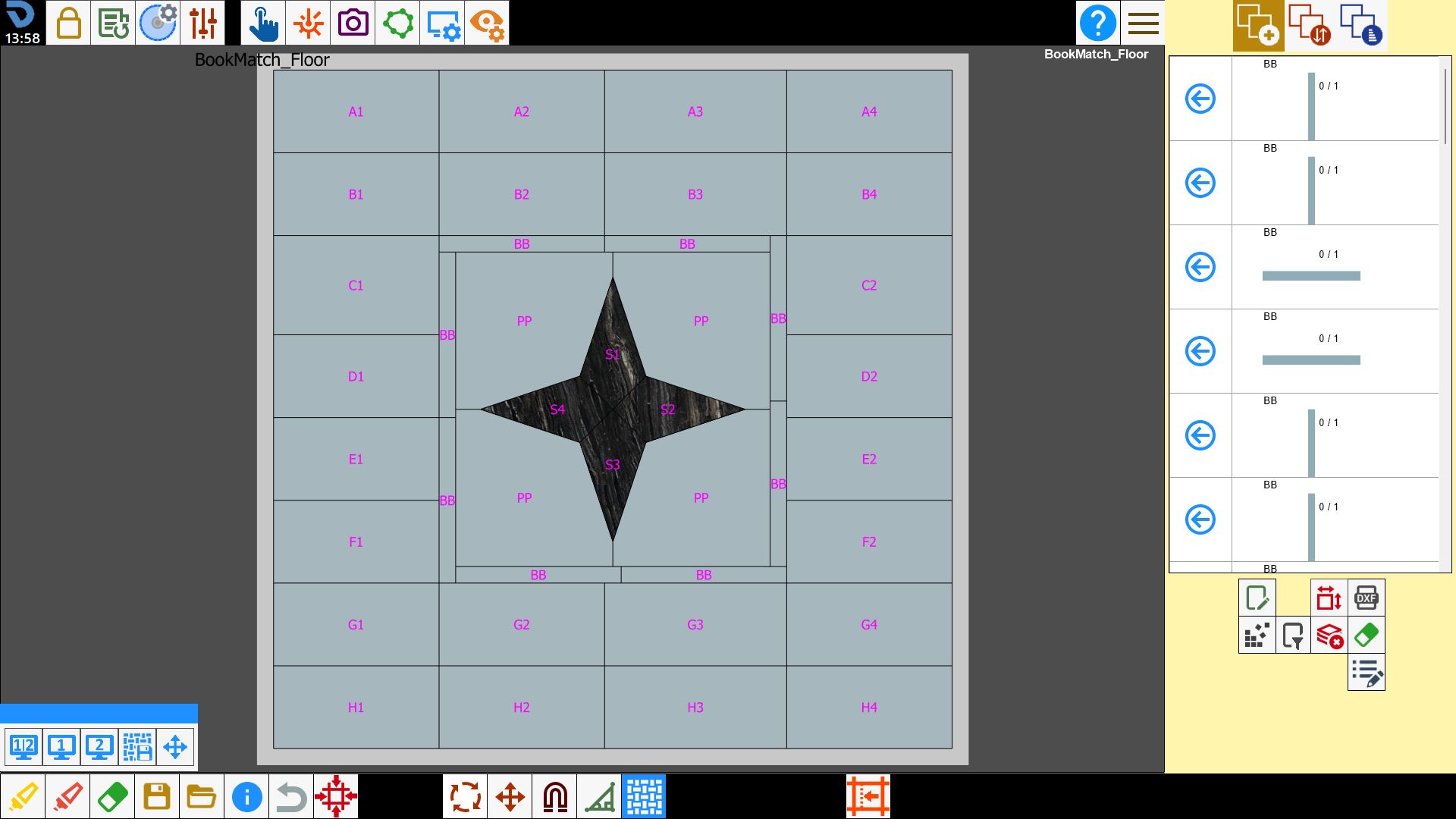

Vue classique du plan de travail de Parametrix. Permet de déplacer les pièces sur le plan de travail en utilisant tout l’écran.

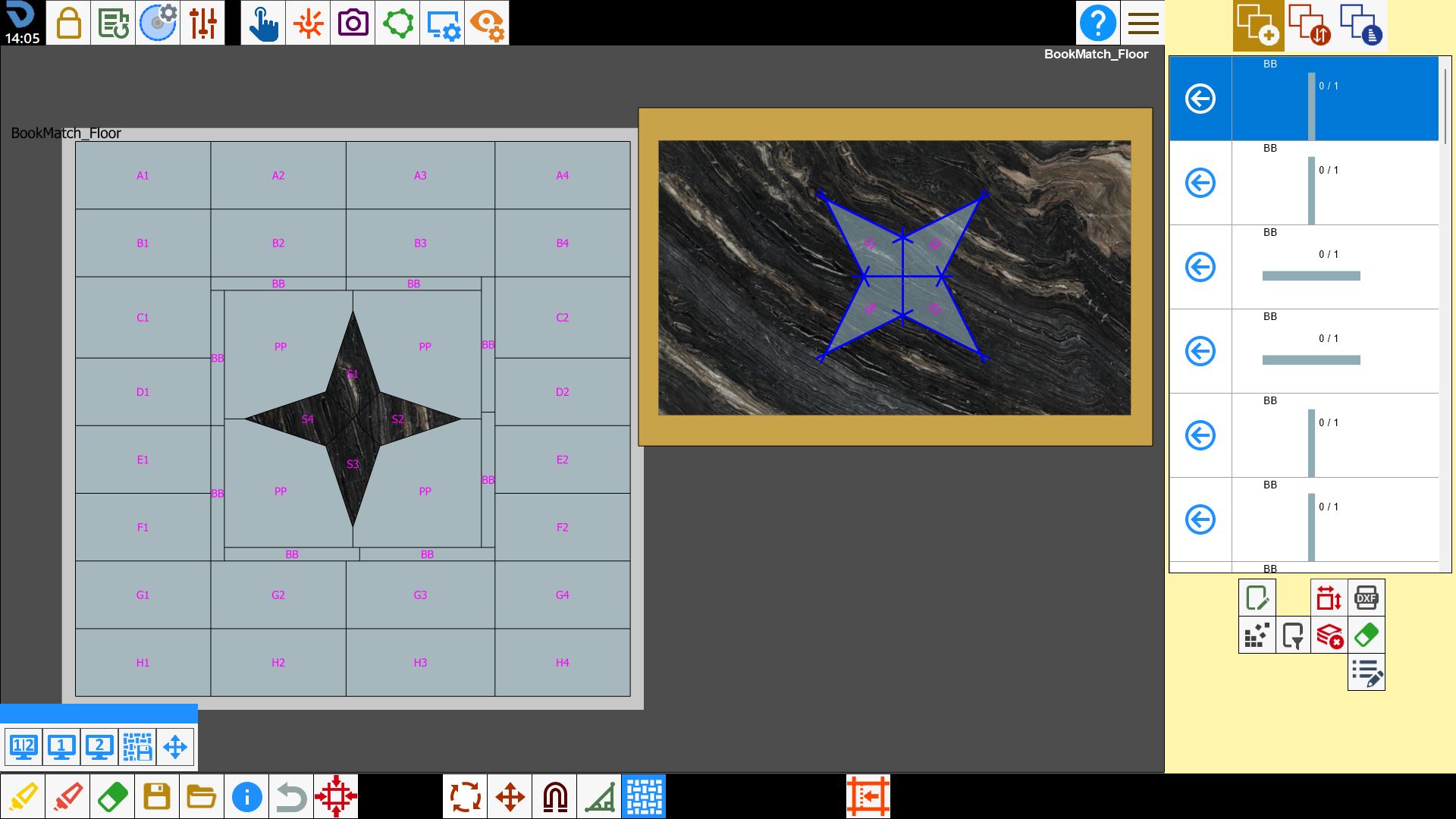

Vue côte à côte

Permet d’afficher sur le même écran à la fois l’aperçu du projet et le plan de travail.

Enregistrer aperçu

Permet d’enregistrer l’aperçu de l’usinage en cours.

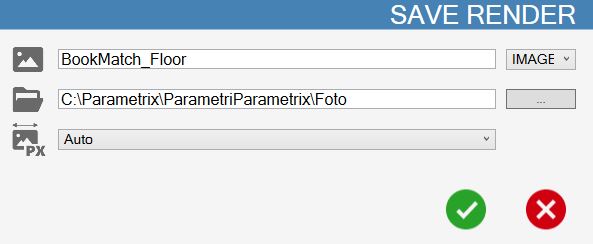

L’écran suivant s’ouvre :

Il est demandé de choisir le nom de l’aperçu, s’il doit être enregistré sous forme d’image ou de PDF, l’emplacement d’enregistrement et sa résolution.
Pour la résolution, il est possible de choisir entre auto (résolution automatique), low, medium, high, ultra et custom (l’opérateur choisit la résolution précise).

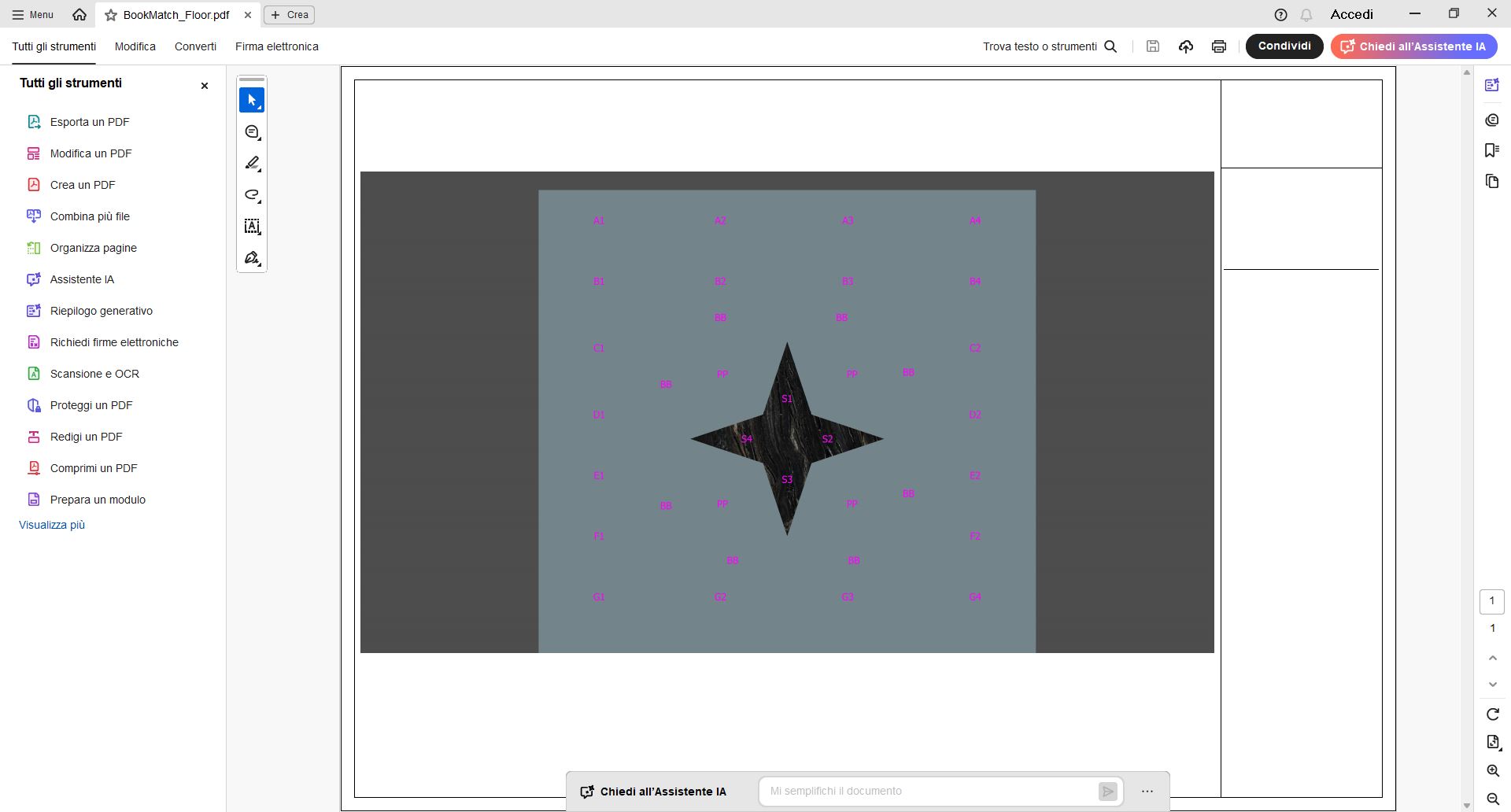

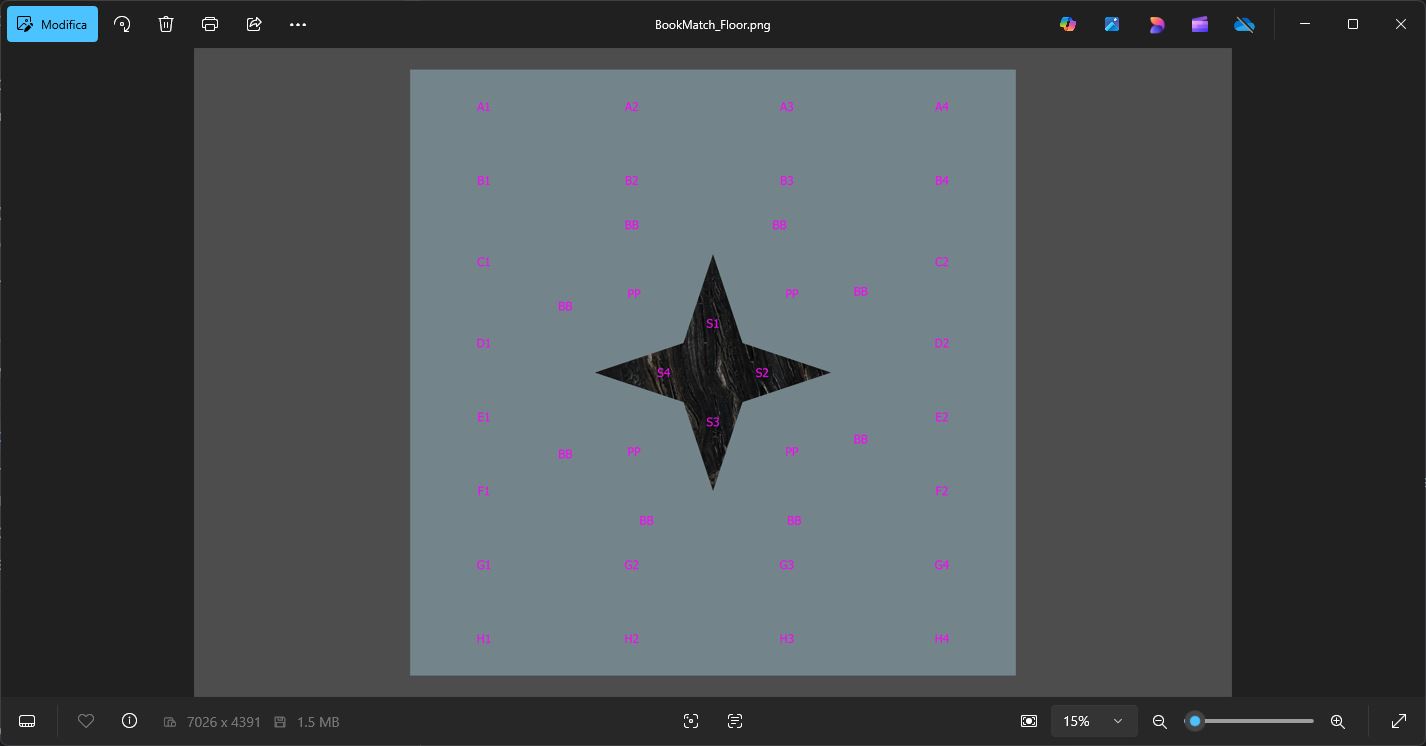

Après confirmation, la photo ou le PDF de l’aperçu est automatiquement ouvert.

Modifier aperçu

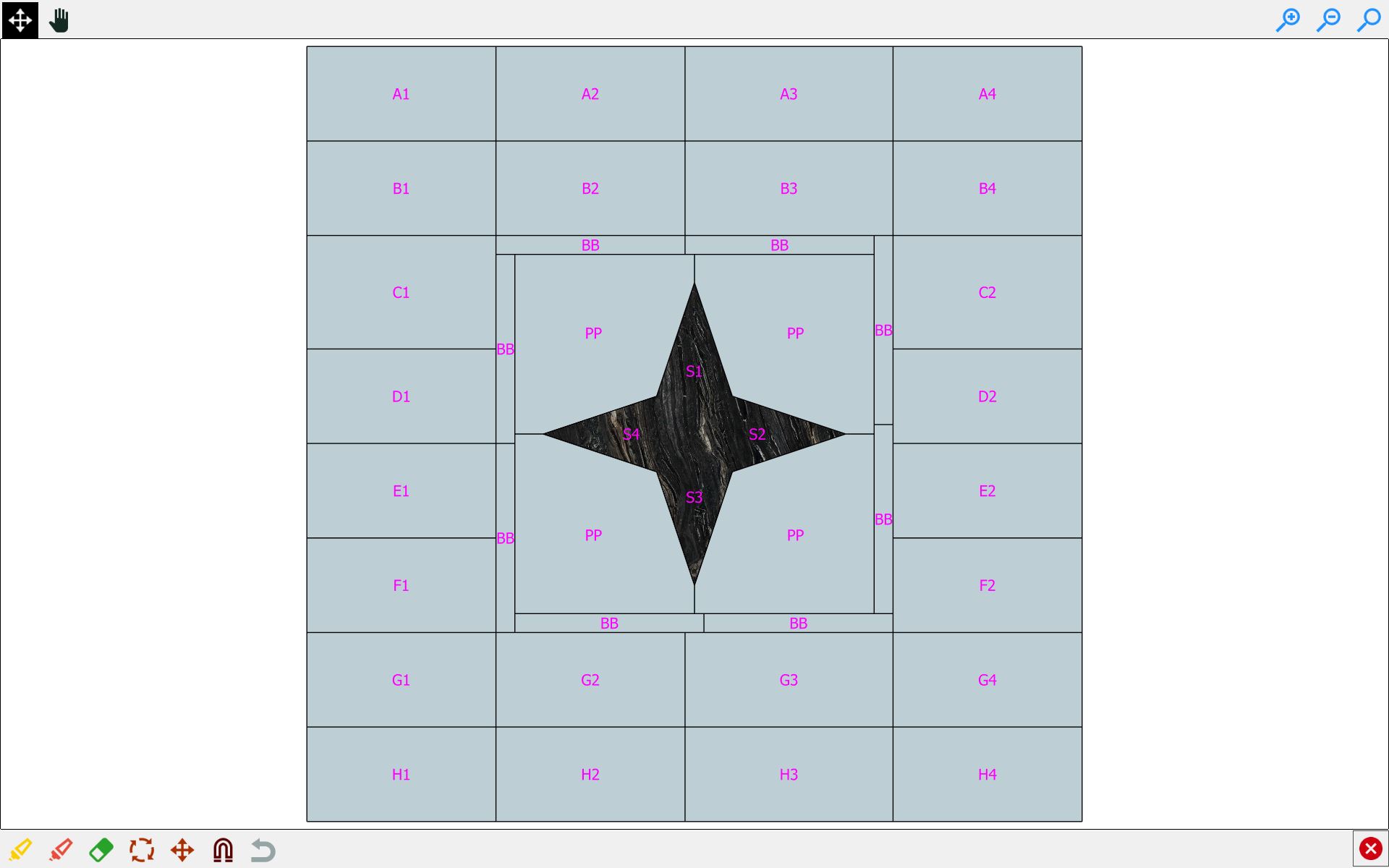

Dans cet écran, les pièces composant l’aperçu peuvent être disposées librement.
Toutes les modifications apportées sont ensuite également visibles dans les autres modes d’affichage.

La barre supérieure contient les boutons suivants.

	Déplacer les pièces Permet de déplacer les pièces composant l’aperçu. Les boutons de la barre inférieure de la fenêtre sont affichés.
	Déplacer la vue Permet de déplacer la vue de l’aperçu avec toutes les pièces.

Personnalisation de l’aperçu

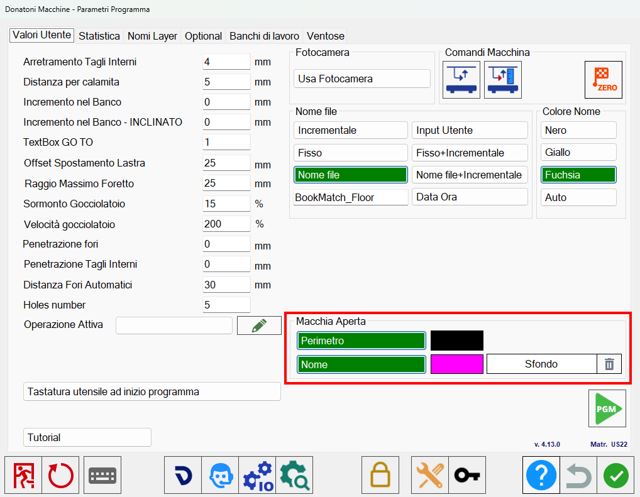

Dans le panneau des paramètres du programme, sous l’onglet des valeurs utilisateur, il est possible de modifier les couleurs de certains éléments de l’aperçu du projet.

Périmètre	Permet d’afficher/masquer le périmètre des pièces dans l’aperçu. La couleur d’affichage peut être modifiée à l’aide du bouton adjacent.
Nom	Permet d’afficher/masquer le nom des pièces dans l’aperçu. La couleur d’affichage peut être modifiée à l’aide du bouton adjacent.
Arrière-plan	Permet de définir la couleur d’arrière-plan de l’aperçu.
	Supprimer arrière-plan Supprime l’arrière-plan de l’aperçu.

Flux de travail

Pour travailler avec Easy Match, il est nécessaire d’importer dans Parametrix le projet à partir d’un fichier DXF.
Le programme affiche un aperçu du Book Match relatif aux pièces présentes dans le fichier.

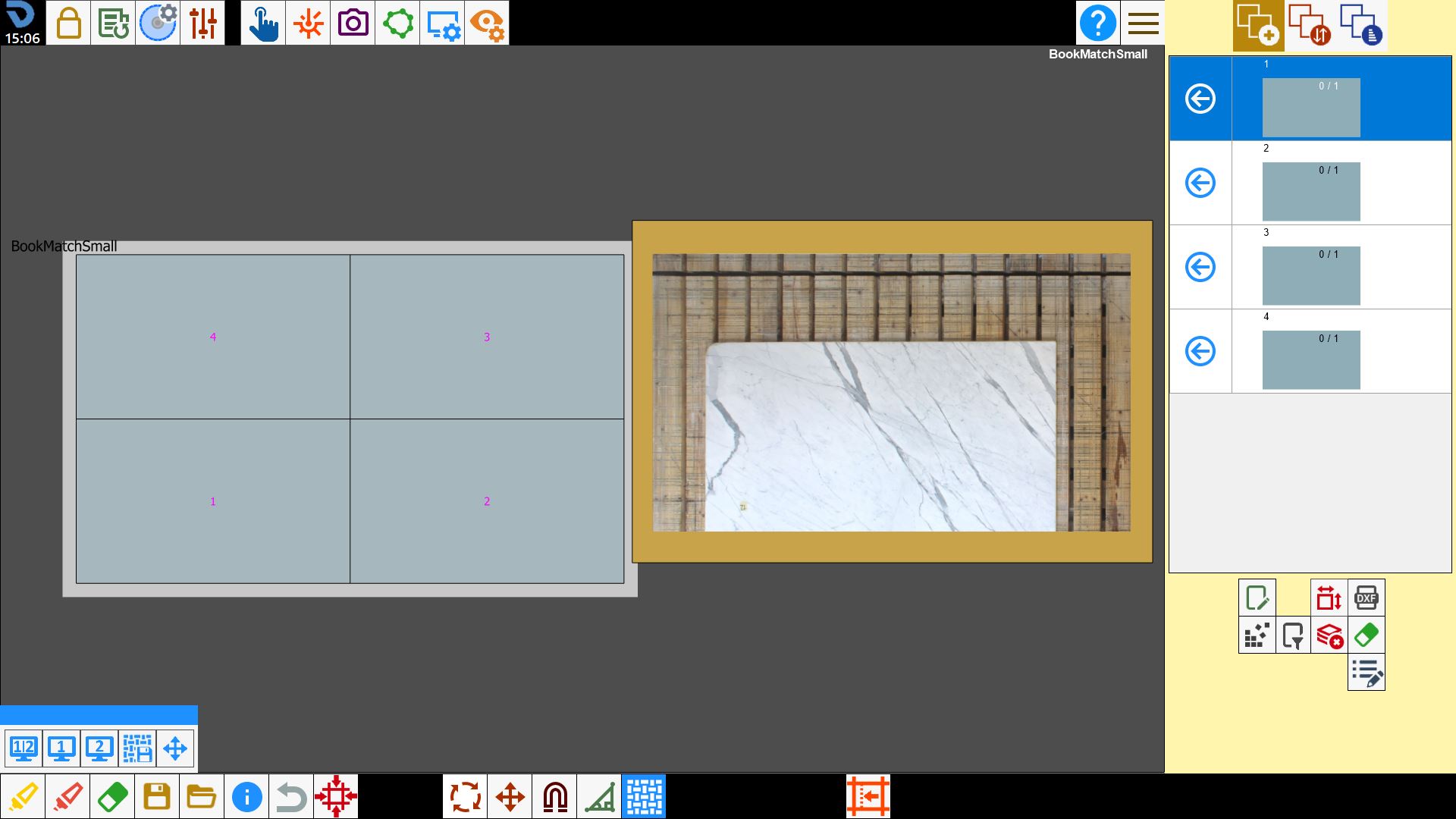

Après avoir pris une photo du plan de travail, il est possible de procéder à l’insertion sur la dalle des pièces à couper.
Pour ce faire, il est possible d’utiliser la procédure classique depuis la liste des pièces ou de cliquer à l’intérieur du périmètre de l’une des pièces affichées dans l’aperçu.

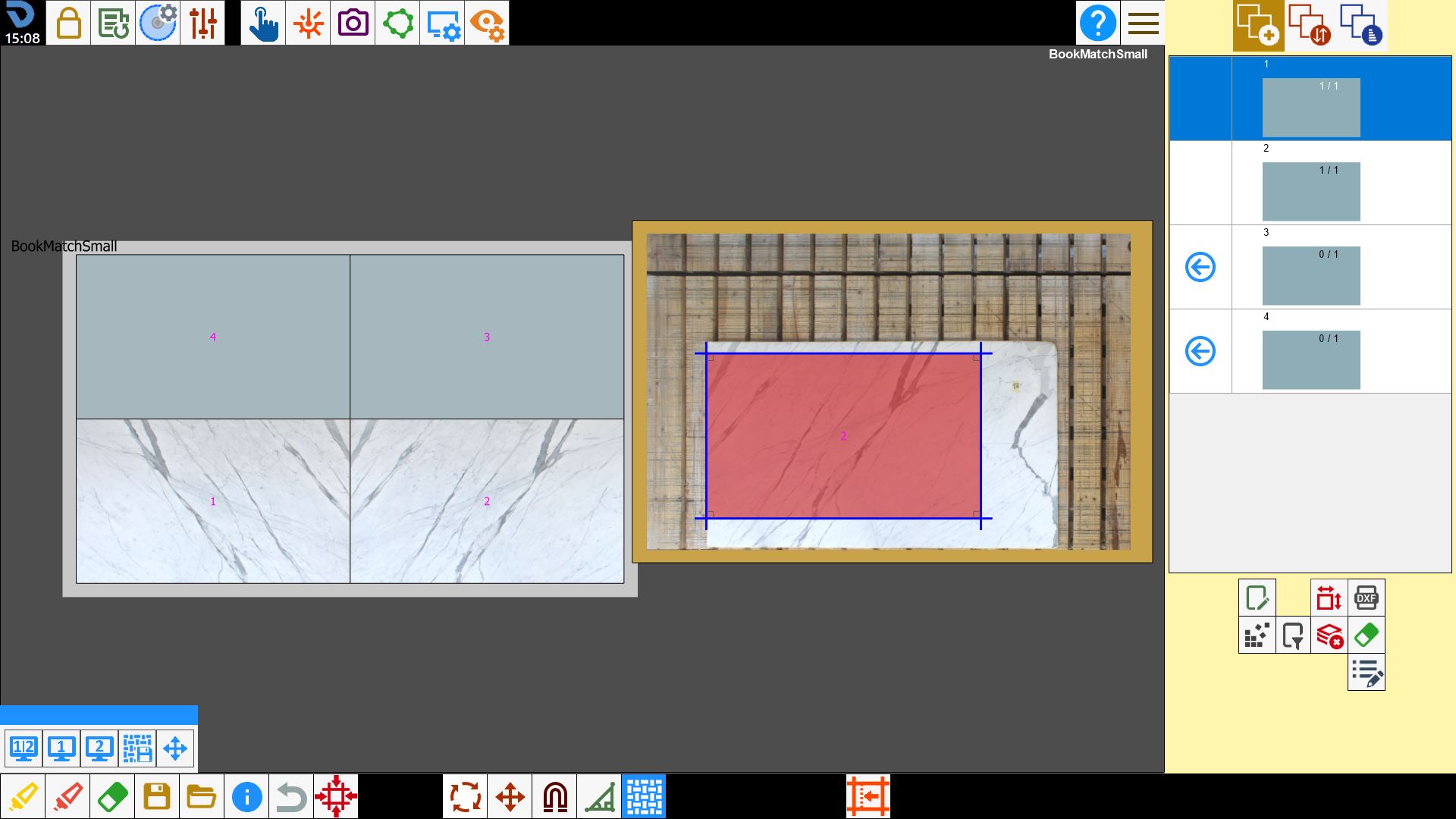

En faisant glisser la pièce depuis l’aperçu, elle se déplace également sur la dalle, ce qui est utile pour faire coïncider les veinages entre les différentes pièces.
L’opération inverse est également possible : faire glisser la pièce depuis la dalle et vérifier dans l’aperçu si les veinages coïncident ou non selon la position choisie.

À ce stade, poursuivre avec la procédure standard d’usinage : créer le programme ISO et couper la dalle.
Une fois terminé, appuyer sur le bouton pour passer à l’usinage suivant.
L’aperçu conserve l’état d’avancement du projet.
Procéder à l’acquisition de la photo d’une nouvelle dalle et à l’insertion des pièces à l’intérieur du périmètre.

Continuer de cette manière jusqu’à l’achèvement du projet.
