Machine technical documentation Operational document

DOC3.22.2 PROJECT MATCH (OPTIONNEL)

Project Match est conçu pour la planification de projets de grande envergure.
Il permet de gérer plusieurs dalles simultanément afin de programmer tous les usinages nécessaires au projet avec une vue d’ensemble.

Panneau de commande

En appuyant sur le bouton de la barre inférieure, un panneau s’ouvre et permet de naviguer dans la fonction.

Pour accéder à Project Match, les boutons suivants sont affichés.

	Nouveau projet Permet de créer un nouveau projet.
	Charger projet Permet de charger un projet existant.
	Afficher aperçu Permet d’ouvrir un écran affichant l’aperçu de l’ensemble du projet.

À l’intérieur d’un projet, le panneau dispose en revanche de boutons différents.

	Enregistrer zone de travail Permet d’enregistrer dans le projet les modifications apportées à la zone de travail sélectionnée.
	Enregistrer toutes les zones de travail Enregistre simultanément les modifications apportées à toutes les zones de travail du projet.
	Enregistrer et fermer projet Permet de quitter le projet Book Match en laissant le choix d’enregistrer ou non.

REMARQUE

Le panneau peut être déplacé en le faisant glisser sur l’écran.

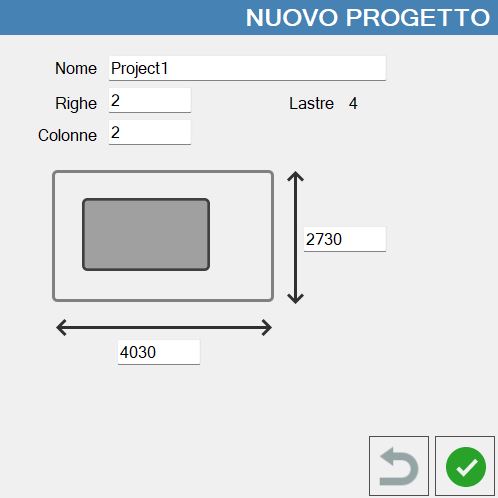

Nouveau projet

En appuyant sur le bouton, une fenêtre s’ouvre et permet de créer un projet Book Match multi-dalles.

Nom	Nom sous lequel enregistrer le projet.
Lignes	Permet de définir le nombre de lignes du projet.
Colonnes	Permet de définir le nombre de colonnes du projet.
Dalles	Nombre total de dalles que le projet peut contenir.

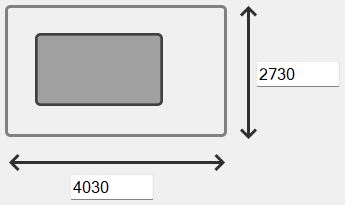

	Dimensions zone de travail Permet de choisir les dimensions, en largeur et en hauteur, des zones de travail composant le projet.

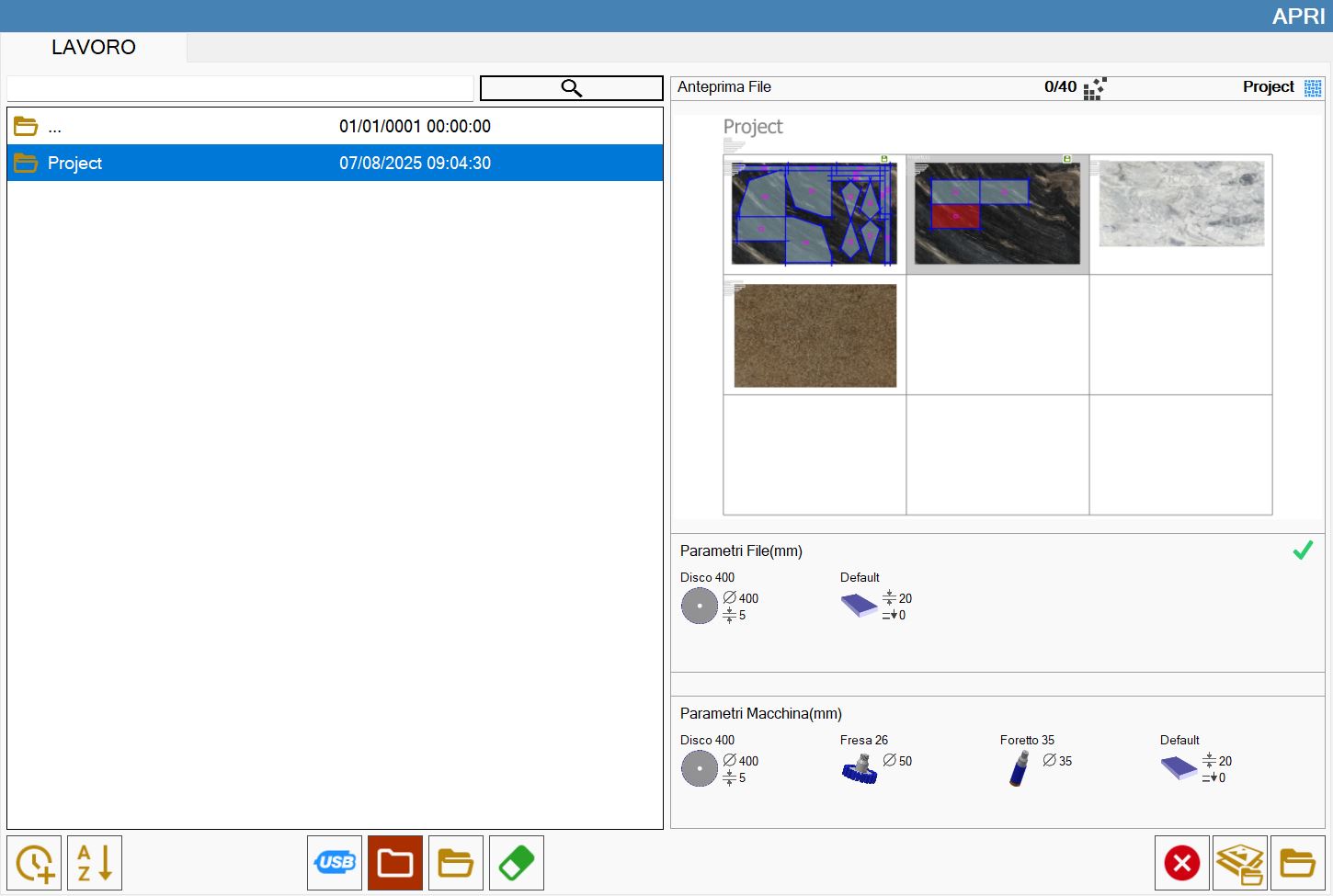

Charger un projet

Cet écran affiche les projets enregistrés pouvant être ouverts.

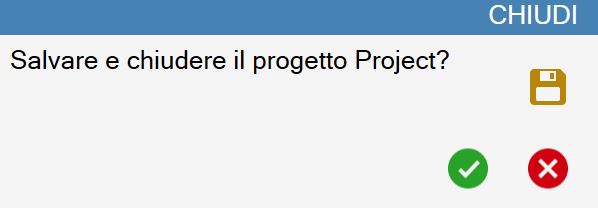

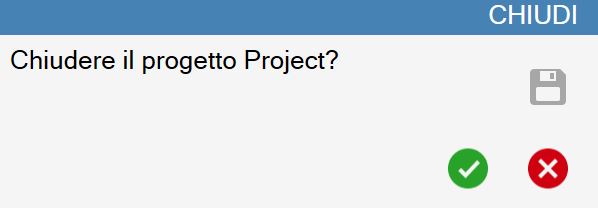

Fermer un projet

Une fenêtre permettant de fermer le projet s’ouvre.

Pour changer le mode de fermeture, utiliser le bouton :

Mode de fermeture
Permet de choisir de fermer le projet en enregistrant les modifications apportées ou sans les enregistrer.

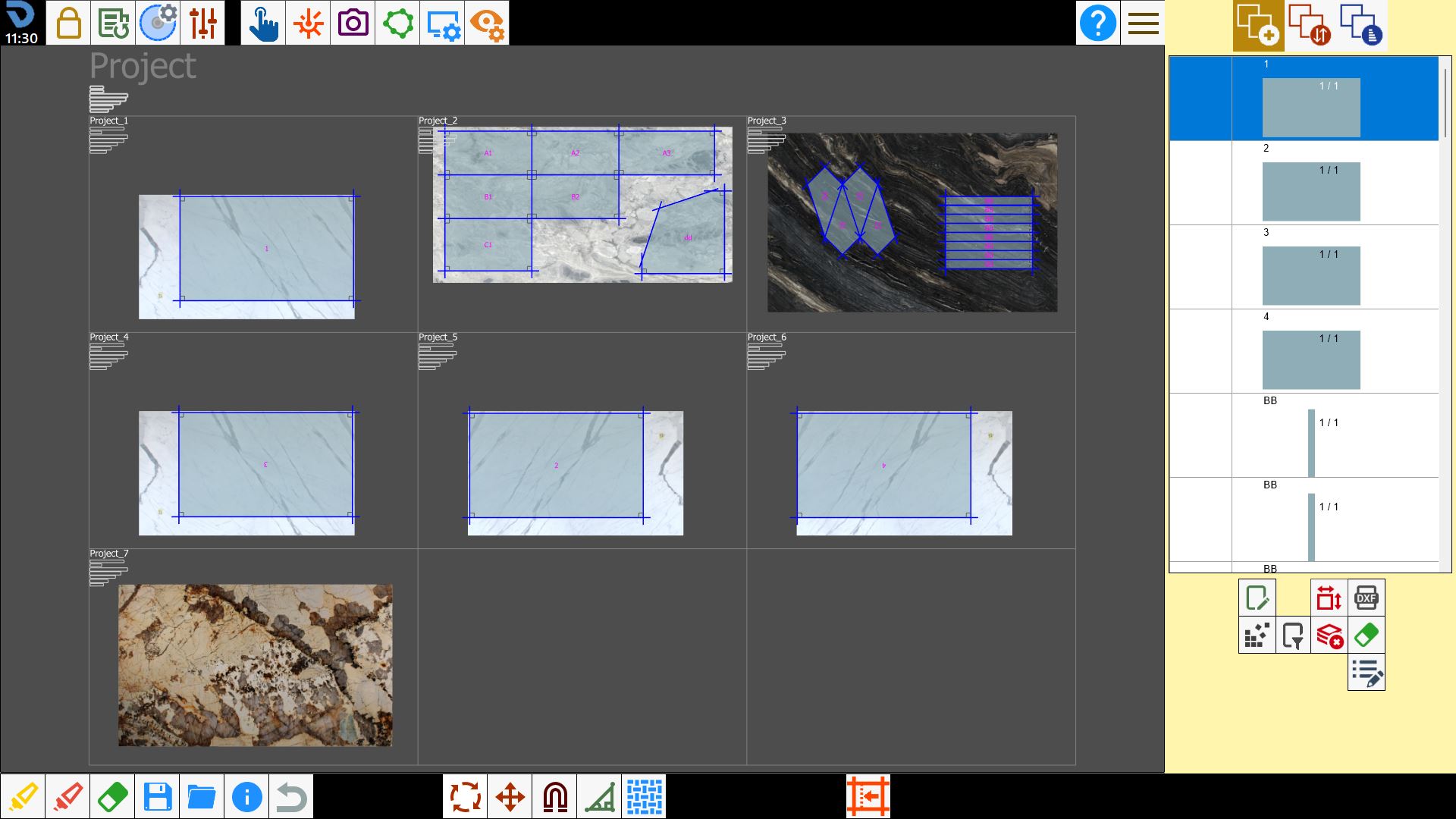

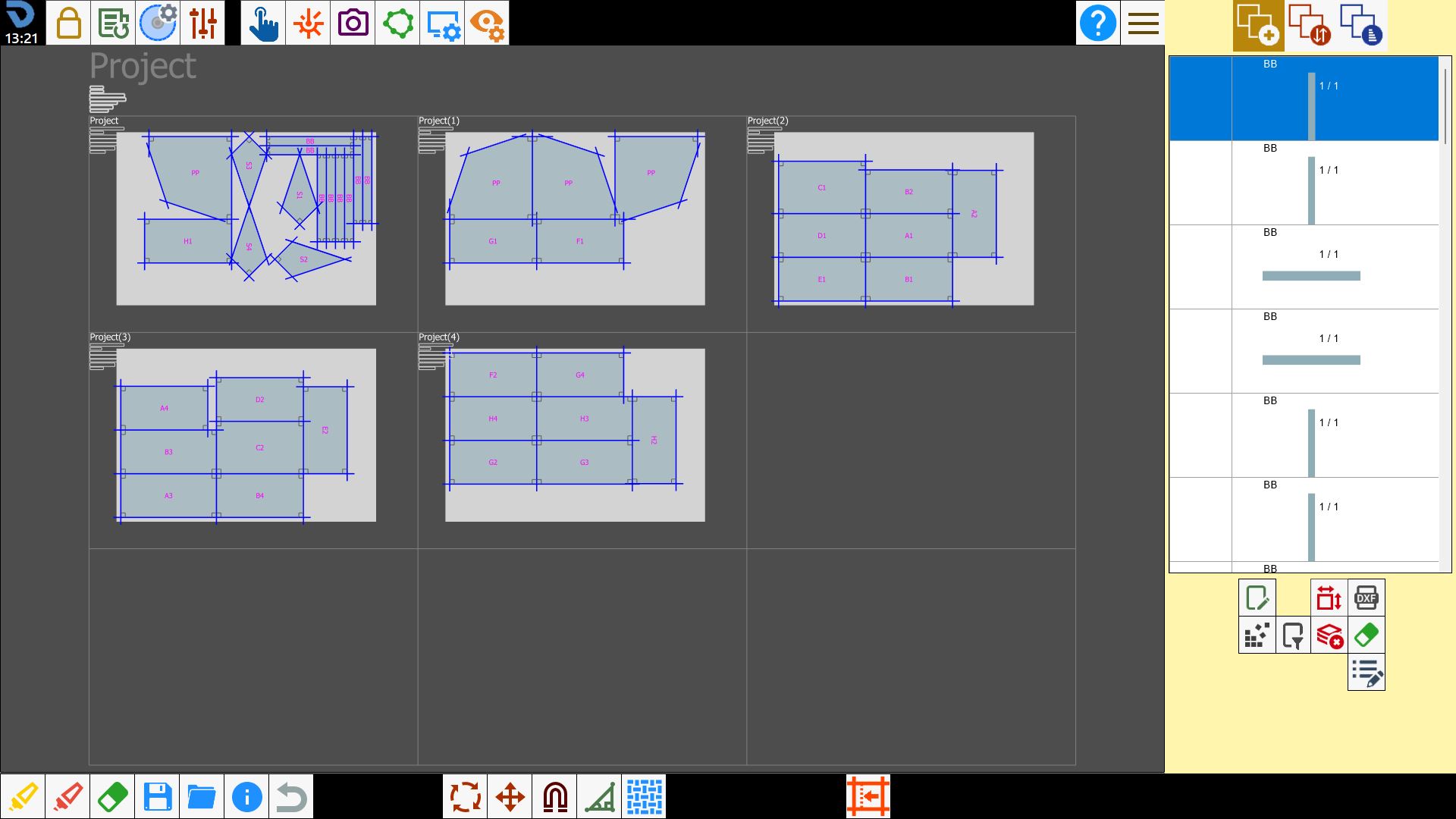

Projet

Un projet est structuré en lignes et colonnes pouvant contenir les dalles.
Dans cet écran, il est possible d’insérer des dalles dans le projet, de définir leurs périmètres et de positionner les pièces.
L’opérateur peut déplacer librement les pièces d’une dalle à l’autre.

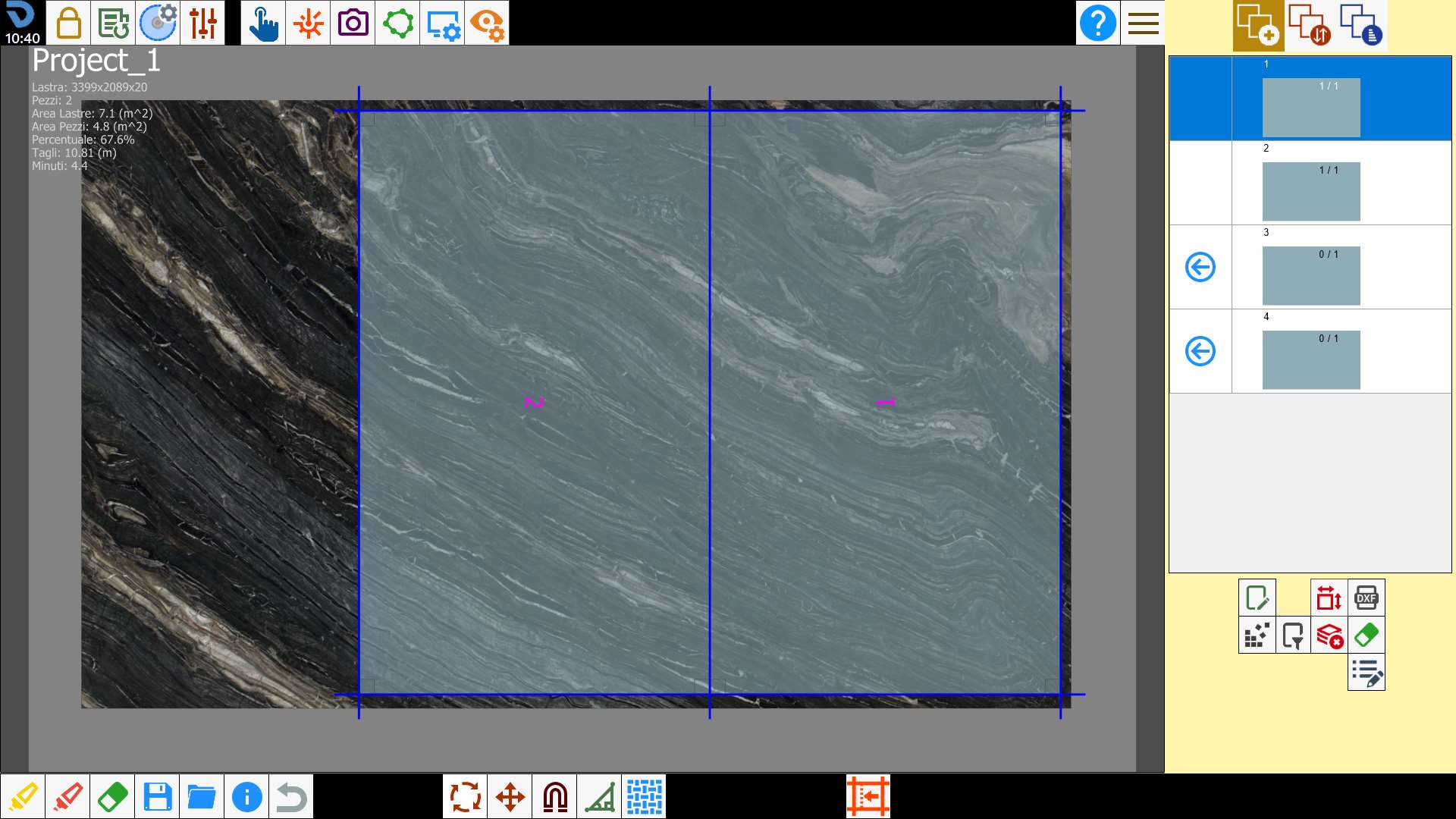

Zones de travail

Les zones de travail sont représentées par les cellules du projet.
Chaque zone permet de gérer l’usinage d’une dalle en définissant un périmètre et en y insérant des pièces.

Certaines informations sont affichées dans l’angle supérieur gauche de chaque zone de travail.

Dalle	Dimensions de la dalle (largeur x hauteur x épaisseur).
Pièces	Nombre de pièces positionnées à l’intérieur du périmètre.
Surface dalles	Surface du périmètre de la dalle.
Surface pièces	Surface des pièces positionnées à l’intérieur du périmètre.
Pourcentage	Pourcentage de la surface du périmètre occupée par les pièces.
Coupes	Longueur totale des coupes à exécuter sur la dalle.
Minutes	Estimation du temps, en minutes, nécessaire pour exécuter le programme de coupe sur la dalle.

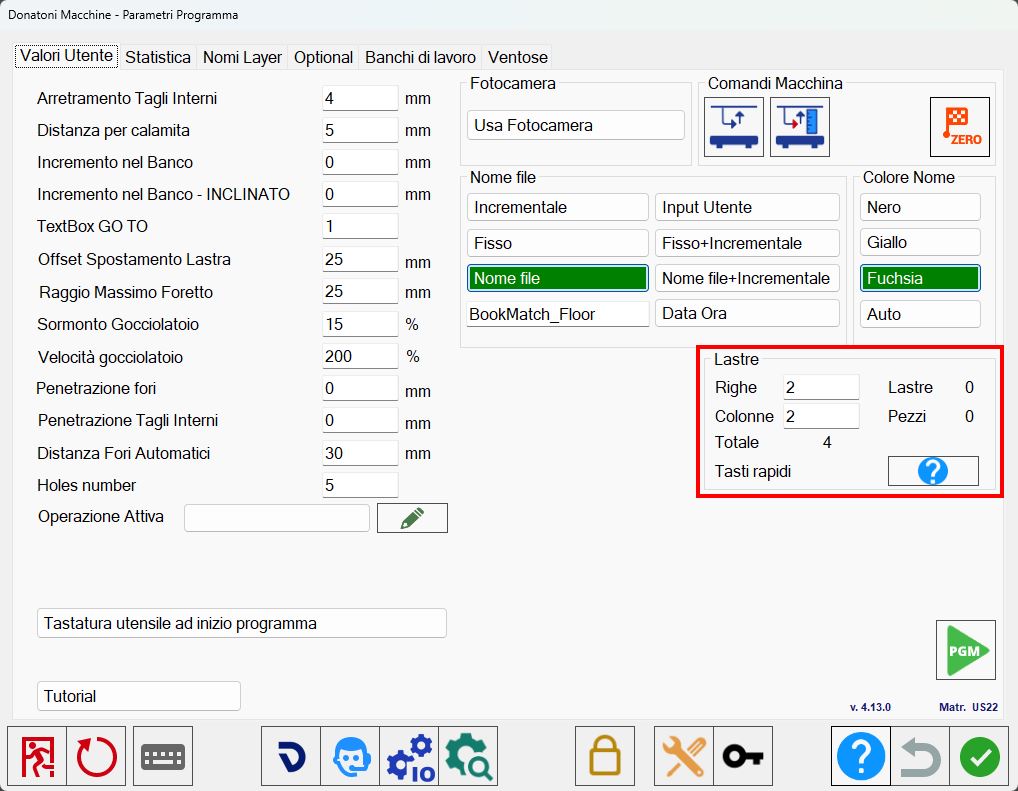

Paramètres projet

Dans le panneau des paramètres utilisateur, la section « Dalles » permet de modifier certaines propriétés du projet actuellement ouvert.

Lignes	L’opérateur peut modifier le nombre de lignes du projet courant.
Colonnes	L’opérateur peut modifier le nombre de colonnes du projet courant.
Totale	Nombre total de zones composant le projet courant.
Dalles	Nombre de dalles insérées dans le projet courant.
Pièces	Nombre de pièces insérées dans le projet courant.
	Raccourcis Permet d’accéder à l’écran des raccourcis de Project Match.

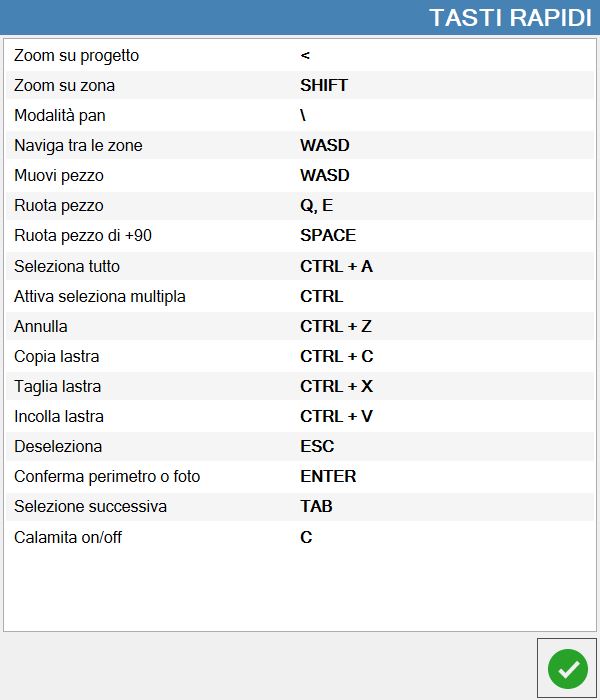

Raccourcis clavier

Project Match dispose de commandes clavier permettant d’effectuer facilement des actions de routine, utiles pour simplifier le travail au bureau.

Zoom sur projet	Élargit la vue à l’ensemble du projet.
Zoom sur zone	Resserre la vue sur la zone de travail sélectionnée.
Mode panoramique	Permet de déplacer la vue en interagissant avec l’écran.
Naviguer entre les zones	Permet de changer la zone sélectionnée à l’aide des touches.
Déplacer pièce	Déplace la pièce sélectionnée dans les quatre directions.
Tourner pièce	Fait tourner la pièce sélectionnée respectivement dans le sens antihoraire et horaire.
Tourner pièce de _90	Fait tourner la pièce de 90 degrés dans le sens horaire.
Tout sélectionner	Si une zone de travail est sélectionnée, cette commande sélectionne toutes les pièces qu’elle contient. Sinon, elle sélectionne toutes les pièces du projet.
Activer sélection multiple	Active la sélection multiple de pièces/zones de travail.
Annuler	Annule la dernière opération exécutée.
Copier dalle	Copie la dalle dans la zone de travail sélectionnée.
Couper dalle	Coupe la dalle dans la zone de travail sélectionnée.
Coller dalle	Colle la dalle dans la zone de travail sélectionnée.
Désélectionner	Permet de désélectionner toutes les pièces/zones de travail.
Confirmer périmètre ou photo	À utiliser pour confirmer le périmètre/la photo
Sélection suivante	Sélectionne la pièce suivante dans la zone de travail sélectionnée.
Aimant on/off	Active/désactive l’aimantation des pièces.

Commandes rapides

Le bouton droit de la souris permet d’accéder à la fenêtre des commandes rapides.
Les fonctions proposées changent selon que l’on clique à l’intérieur d’une zone de travail ou à l’extérieur de toutes les zones.

Commandes projet

	Enregistrer usinages Permet d’enregistrer les modifications apportées à toutes les zones de travail.
	Rapport Permet d’enregistrer un fichier PDF contenant un rapport du projet.
	Nesting Permet d’exécuter le Nesting des pièces sur toutes les dalles du projet.

Commandes zone de travail

	Verrouiller/Déverrouiller Si une zone de travail est verrouillée, il n’est pas possible de déplacer les pièces qu’elle contient ni d’en insérer de nouvelles. Il n’est pas non plus possible de modifier son périmètre ou de choisir d’autres photos. Il est nécessaire de la déverrouiller pour rétablir toutes les opérations.
	Couper Amène l’utilisateur à l’écran de gestion et d’optimisation des coupes de la dalle sélectionnée afin de créer le programme ISO.
	Enregistrer Permet d’enregistrer les modifications appliquées à la zone de travail individuelle.
	Rapport Permet d’enregistrer un fichier PDF contenant un rapport de la zone de travail sélectionnée.
	Importer fichier Charge dans le projet un fichier de sauvegarde de l’état d’une dalle.
	Nesting Exécute le Nesting des pièces dans la zone de travail sélectionnée.

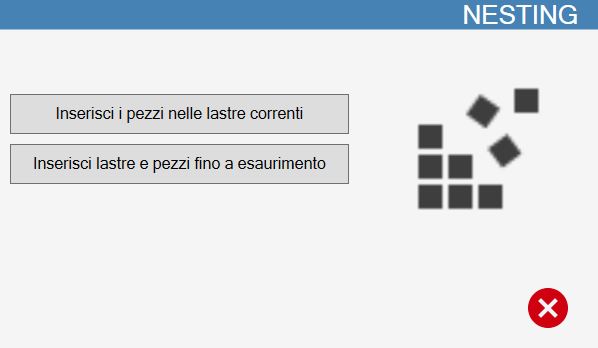

Nesting

Lorsque la fonction de Nesting est activée sur l’ensemble du projet, deux modes sont disponibles.

Insérer les pièces dans les dalles actuelles	Insère les pièces sur les dalles déjà présentes dans le projet afin d’optimiser l’espace disponible
Insérer dalles et pièces jusqu’à épuisement	Des dalles sur lesquelles appliquer le Nesting sont créées jusqu’à épuisement de toutes les pièces de la liste. Les dimensions des dalles sont identiques à celles de la première dalle définie. Cette fonction donne une indication du nombre de dalles qui pourraient être nécessaires pour terminer le projet, sachant que les dalles à couper auront la même forme.

Pour utiliser le Nesting jusqu’à épuisement des pièces, il est nécessaire de créer un périmètre afin d’indiquer au programme les dimensions des dalles qui seront utilisées.
Des dalles de même dimension sont créées jusqu’à ce que toutes les pièces de la liste aient été insérées avec le Nesting.

Rapport

Enregistre un rapport au format PDF dans le dossier dédié au projet/à la zone de travail courante.

ReportWorkzone.pdf

ReportProject.pdf

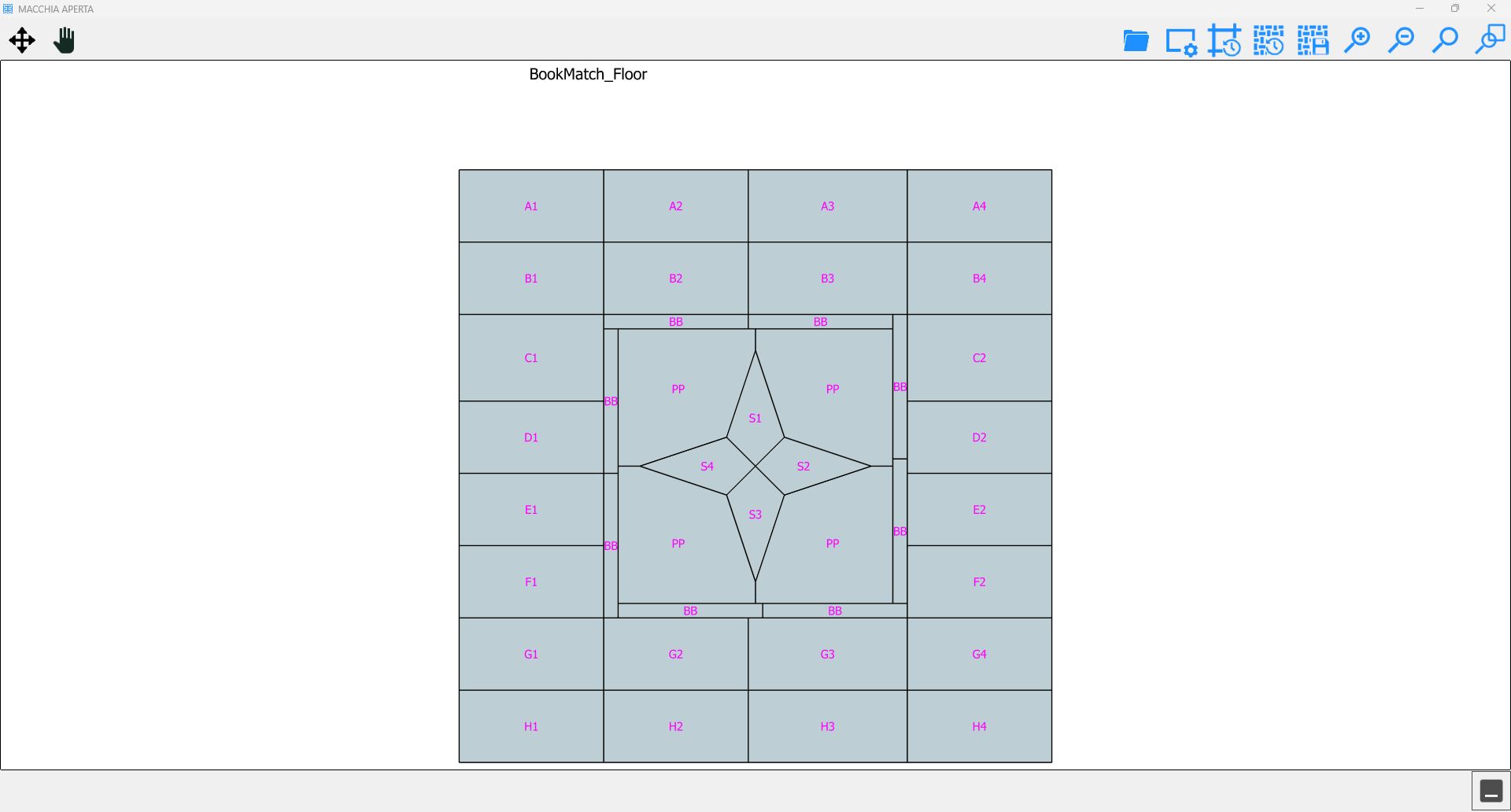

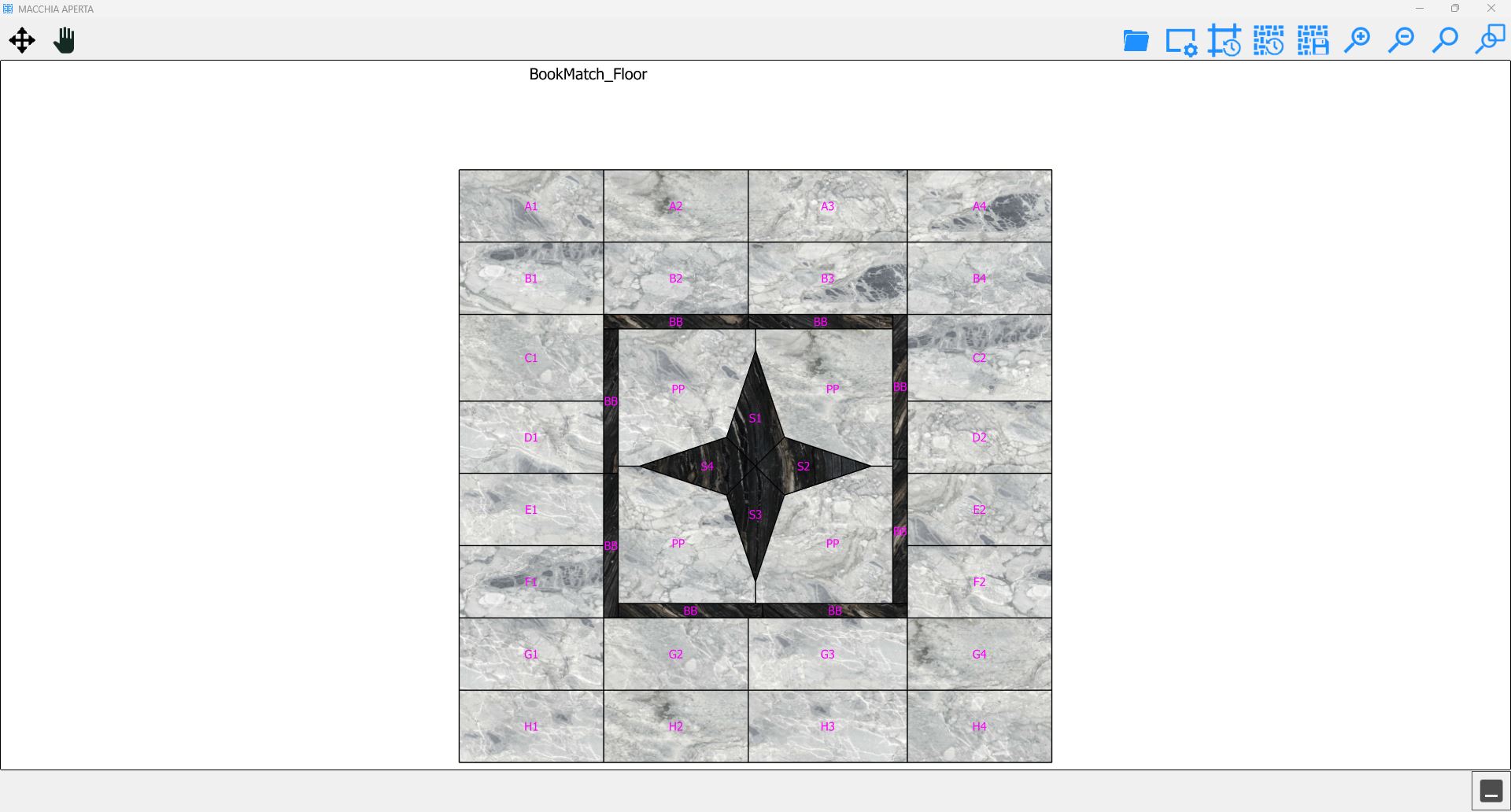

Aperçu

Cette fenêtre permet d’afficher une représentation globale du projet en temps réel.
Il est possible d’insérer les pièces dans la zone de travail sélectionnée en cliquant à l’intérieur de leur aperçu.
De plus, en faisant glisser l’arrière-plan d’une pièce, l’opérateur peut modifier la position de la pièce sur le plan de travail.

Boutons

Les boutons suivants se trouvent à gauche.

	Déplacer les pièces Permet de déplacer les pièces composant l’aperçu. Les boutons de la barre inférieure de la fenêtre sont affichés.
	Déplacer la vue Permet de déplacer la vue de l’aperçu avec toutes les pièces.

Les boutons suivants se trouvent à droite.

	Ouvrir rendu Ouvre le dossier dans lequel sont enregistrés les rendus des projets.
	Personnaliser aperçu Ouvre un panneau permettant de personnaliser les couleurs des entités de l’aperçu.
	Rétablir position pièces Rétablit les pièces déplacées à leur position d’origine.
	Rétablir configuration projet Rétablit la configuration du projet.
	Enregistrer rendu Ouvre un panneau permettant d’enregistrer le rendu du projet.

Planification d’un projet

Créer un nouveau projet

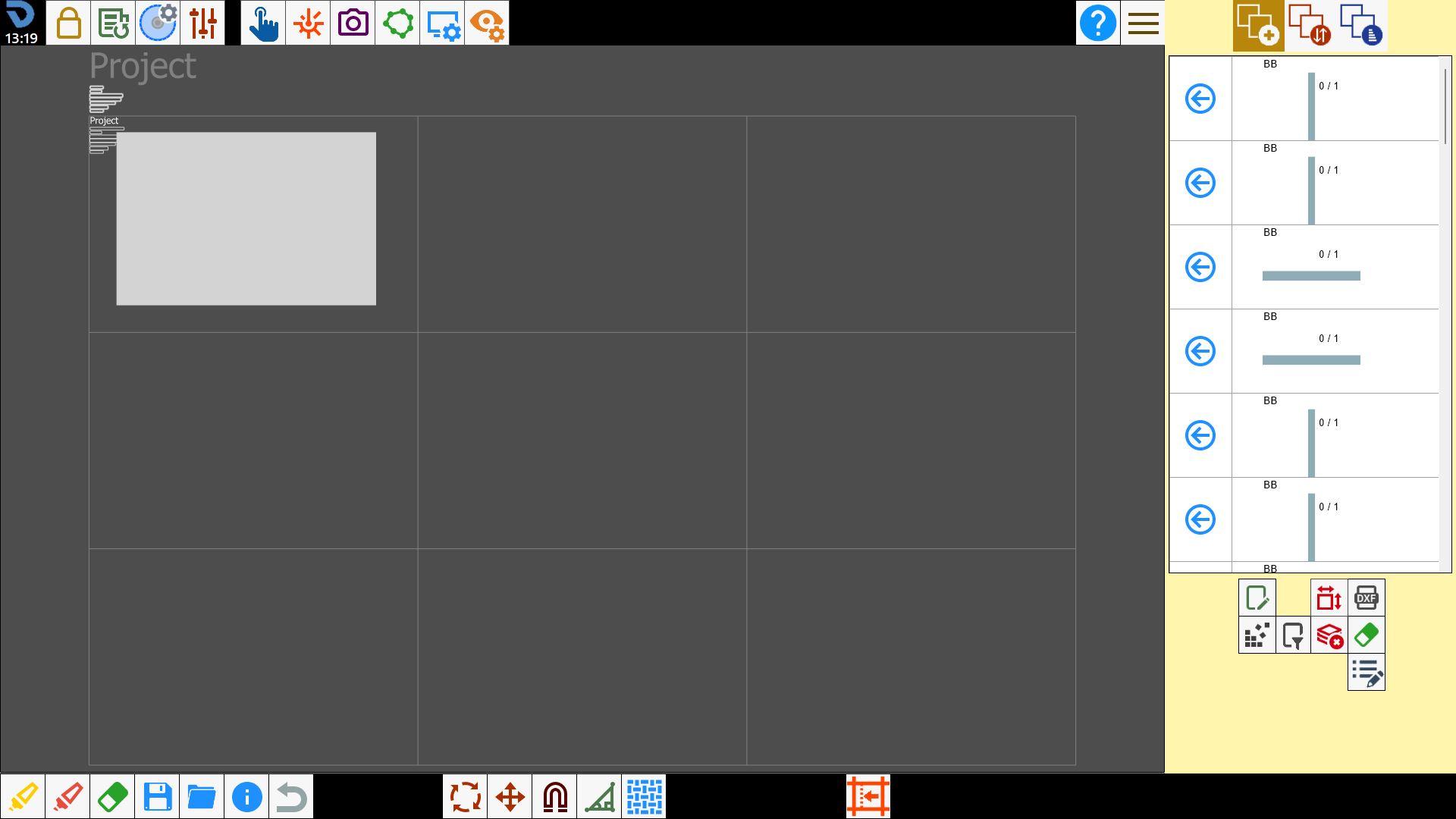

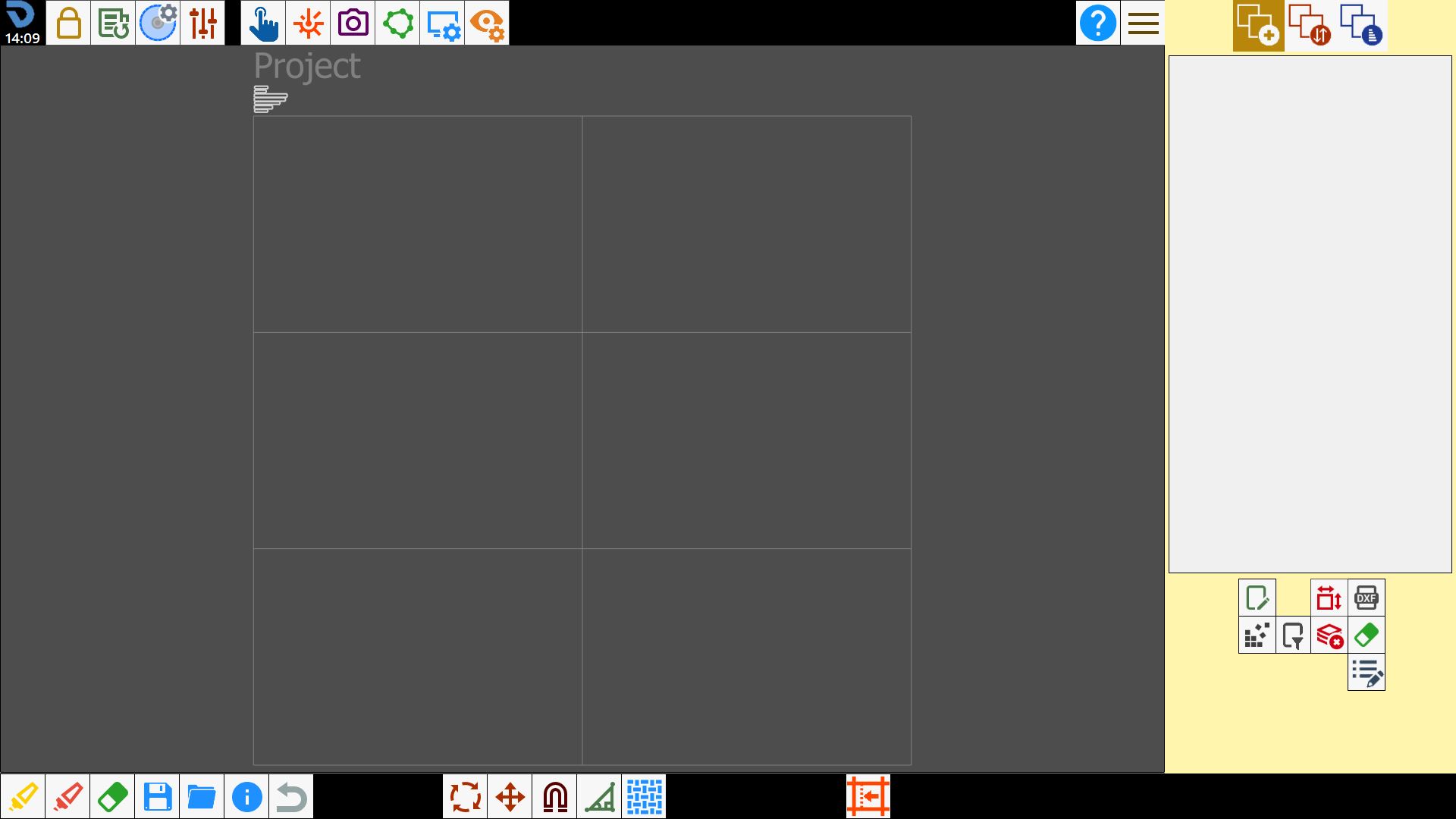

L’opérateur crée un nouveau projet en indiquant son nom, le nombre de lignes et de colonnes qui le composent, en se rappelant que chaque cellule correspond à une dalle, ainsi que les dimensions des cellules. Après confirmation, l’écran suivant s’affiche :

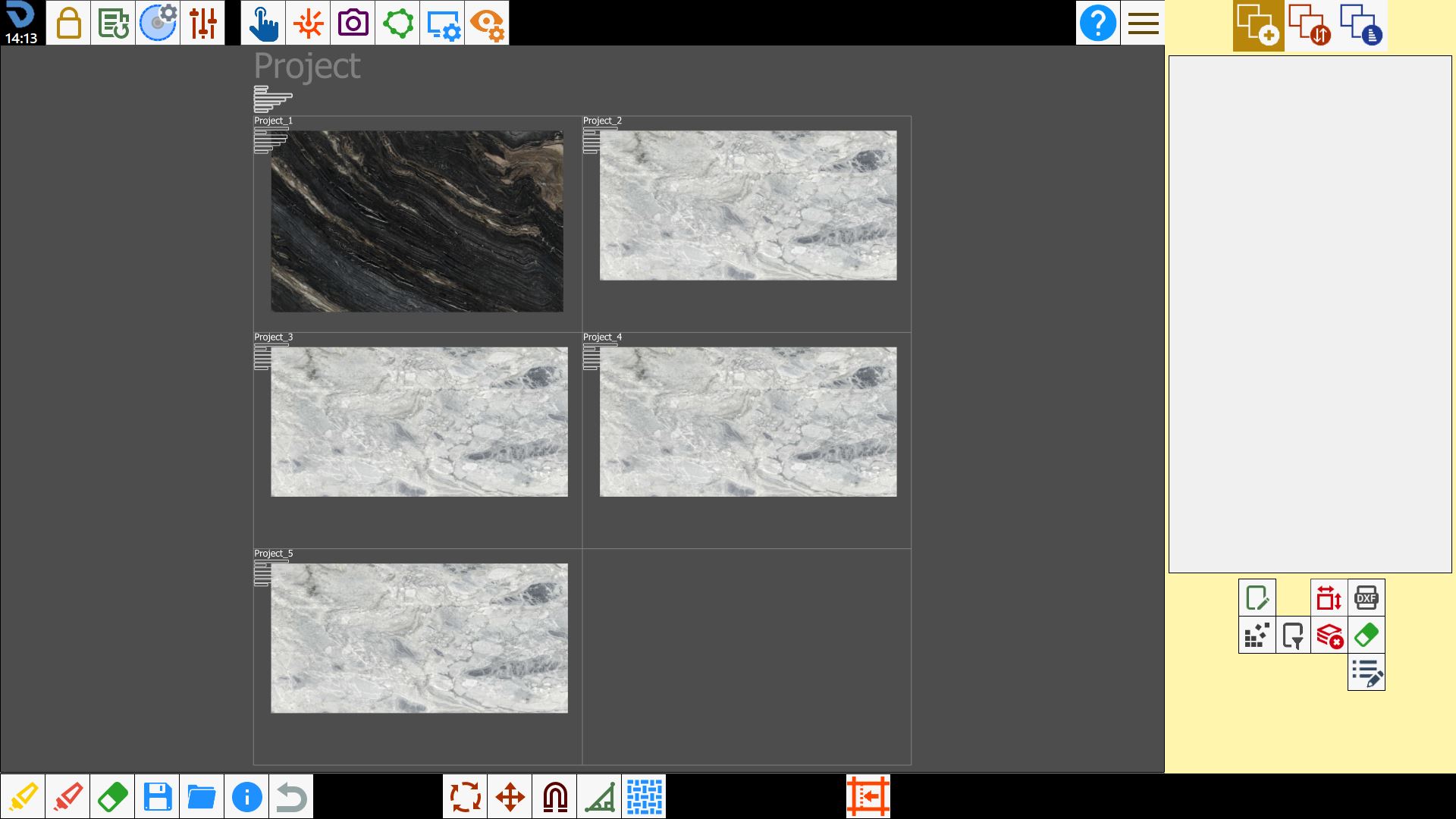

Ajouter les dalles

Insérer ensuite les dalles dans les zones de travail. Pour ce faire, sélectionner une zone, charger une photo depuis un fichier et choisir le périmètre.

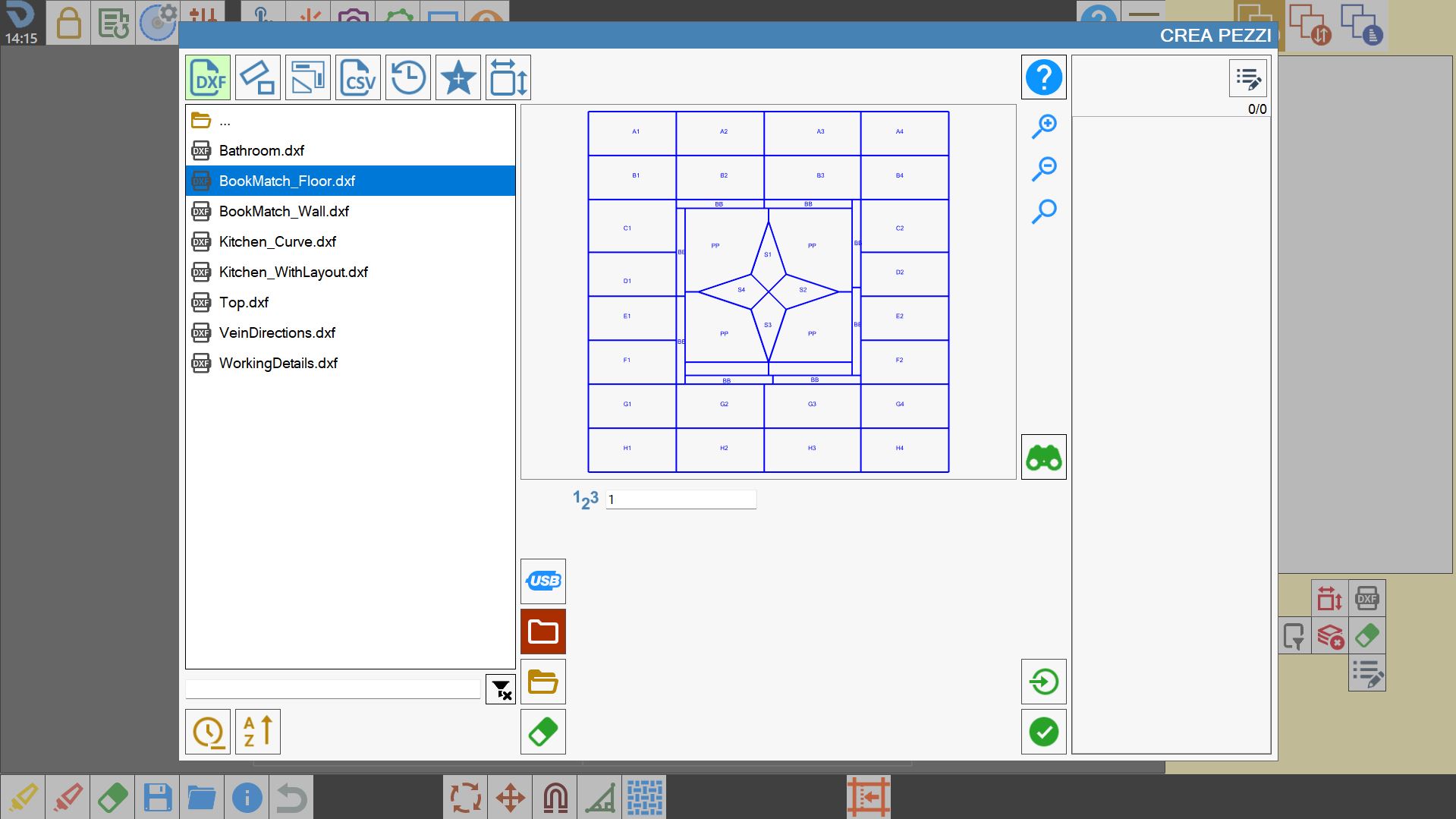

Importer les pièces

À ce stade, importer les pièces à couper. Il est possible de charger aussi bien des fichiers DXF que des pièces standard. Le nombre de fichiers pouvant être chargés n’est pas limité.

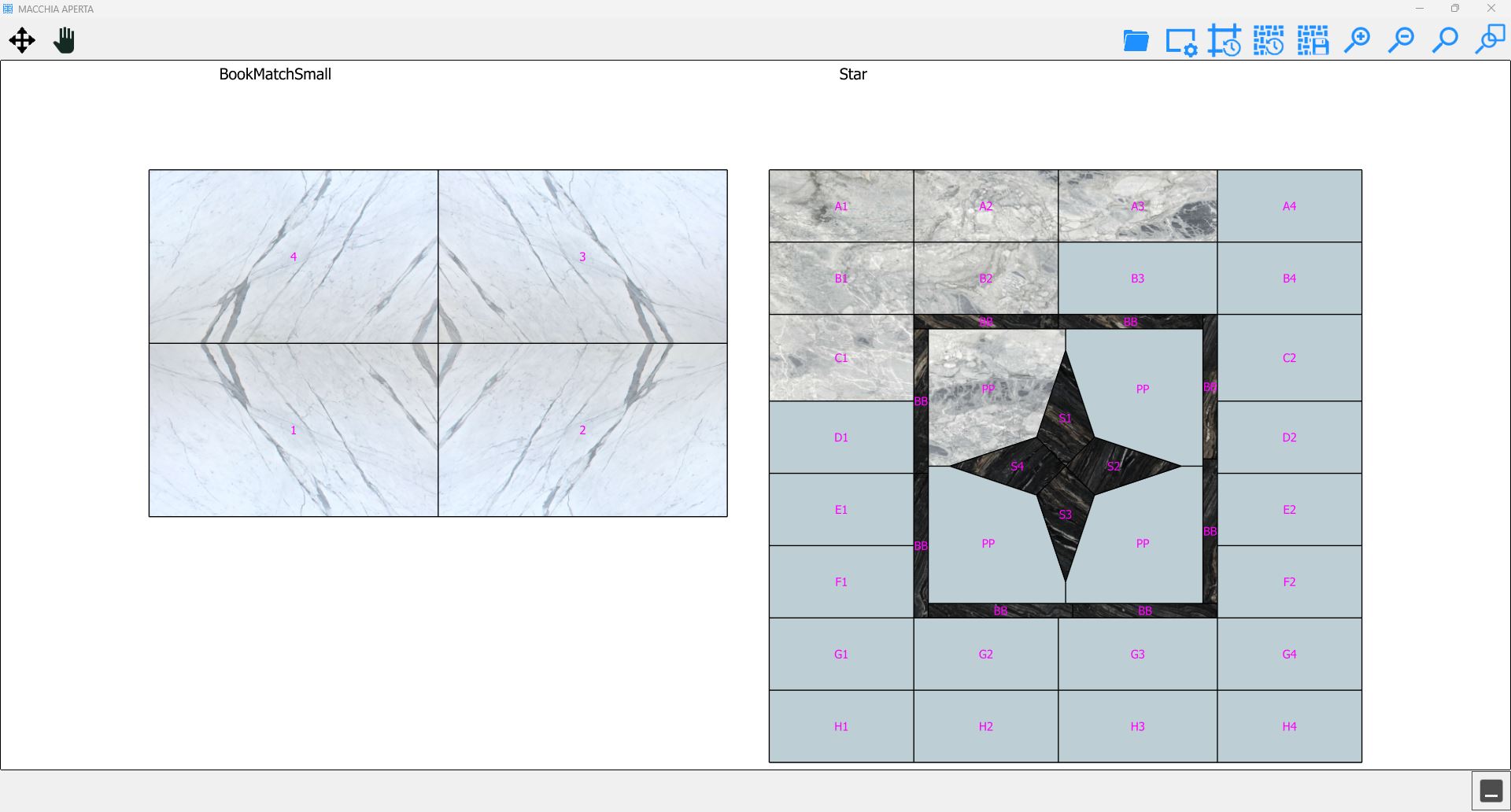

Ouvrir aperçu

Lorsque la liste contient des pièces, il est possible d’ouvrir la fenêtre d’aperçu du projet.
Celle-ci affiche toutes les pièces importées.

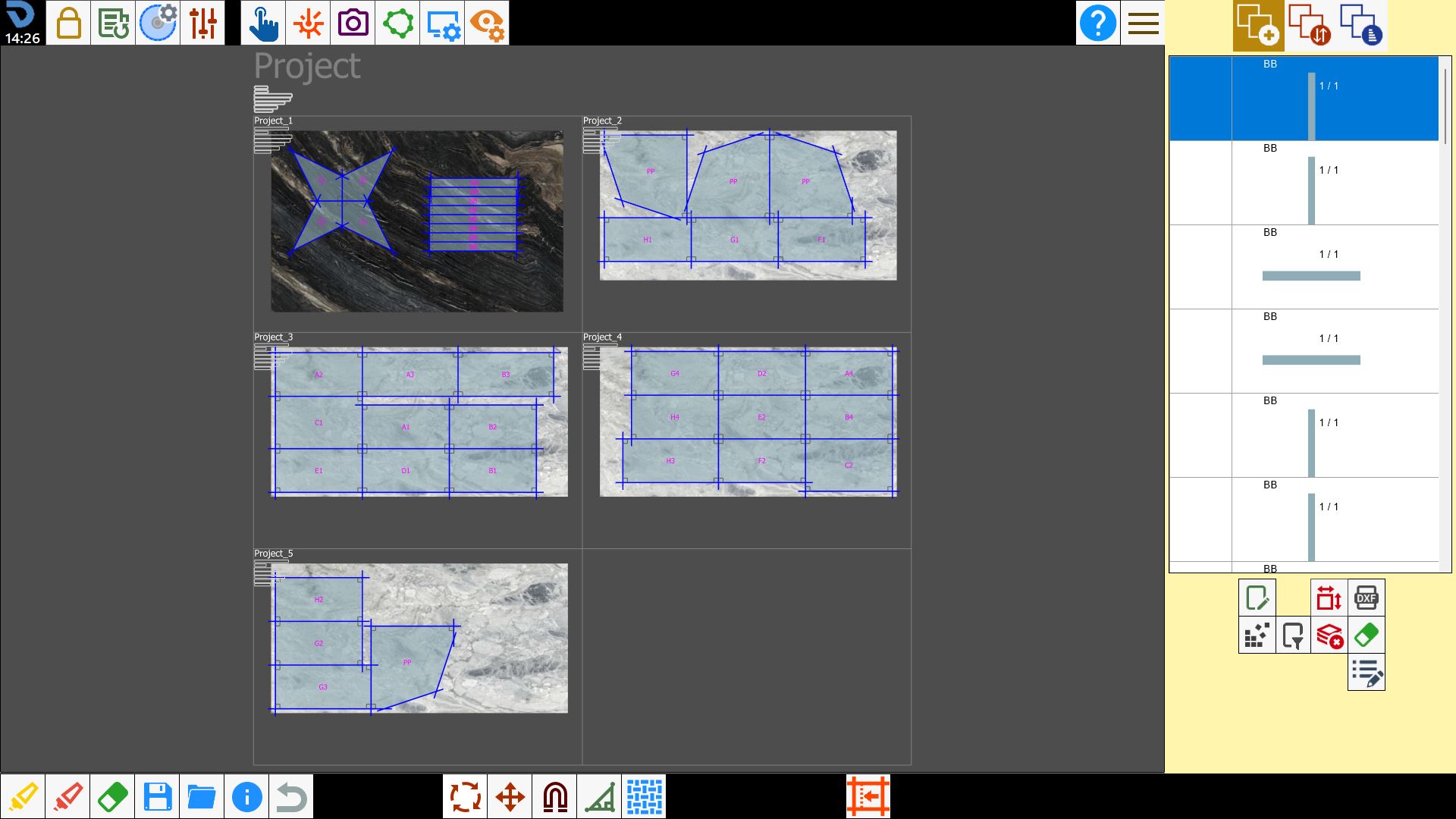

Insérer les pièces dans les dalles

Pour insérer les pièces dans les dalles, utiliser la méthode classique via la liste des pièces ou sélectionner l’intérieur des zones de pièces visibles dans l’aperçu.
Elles sont alors insérées sur la dalle de la zone de travail sélectionnée.
En faisant glisser une pièce depuis l’aperçu, elle se déplace également sur la dalle afin de choisir la meilleure partie de la dalle pour faire coïncider les veinages entre les différentes pièces. L’opération inverse est également possible : faire glisser la pièce depuis la dalle et vérifier dans l’aperçu si les veinages coïncident ou non selon sa nouvelle position.
