Cette fonction permet d’observer une simulation des opérations effectuées sur la pièce.

Boutons

Le bouton permettant d’accéder à la fonction de simulation de coupe se trouve dans la barre inférieure de l’écran de modification des coupes de Parametrix.

Simulation de coupe Ce bouton permet d’entrer dans l’écran de simulation de coupe et d’en sortir.

Gestion de la simulation de coupe

La simulation est gérée à l’aide des boutons suivants :

	Démarrer Ce bouton démarre la simulation.
	Pause Ce bouton permet de suspendre temporairement la simulation.
	Restart Ce bouton redémarre la simulation depuis le début.
	Vitesse de simulation Ce bouton permet de régler la vitesse d’exécution de la simulation en choisissant parmi trois niveaux disponibles.

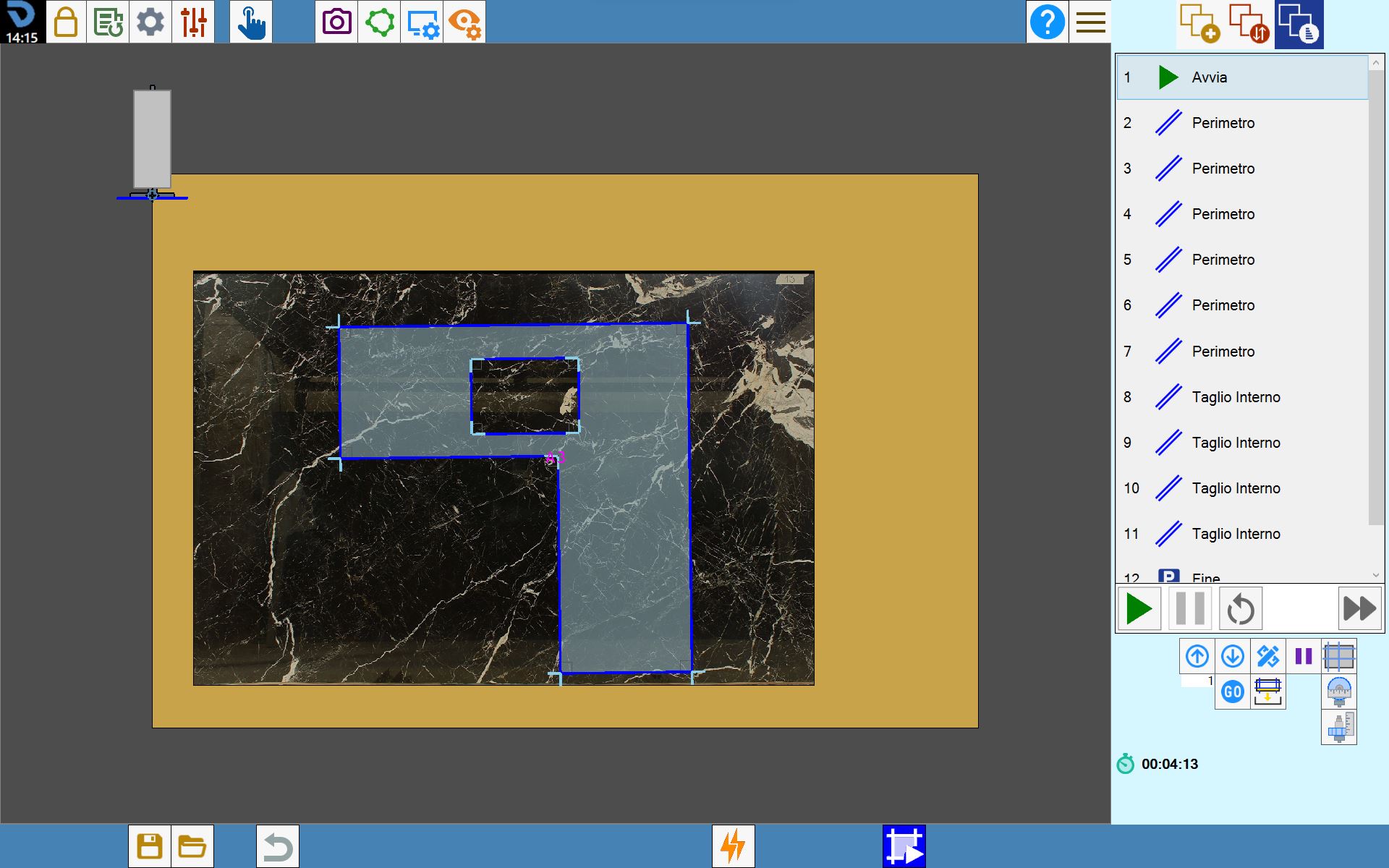

Simulation de coupe

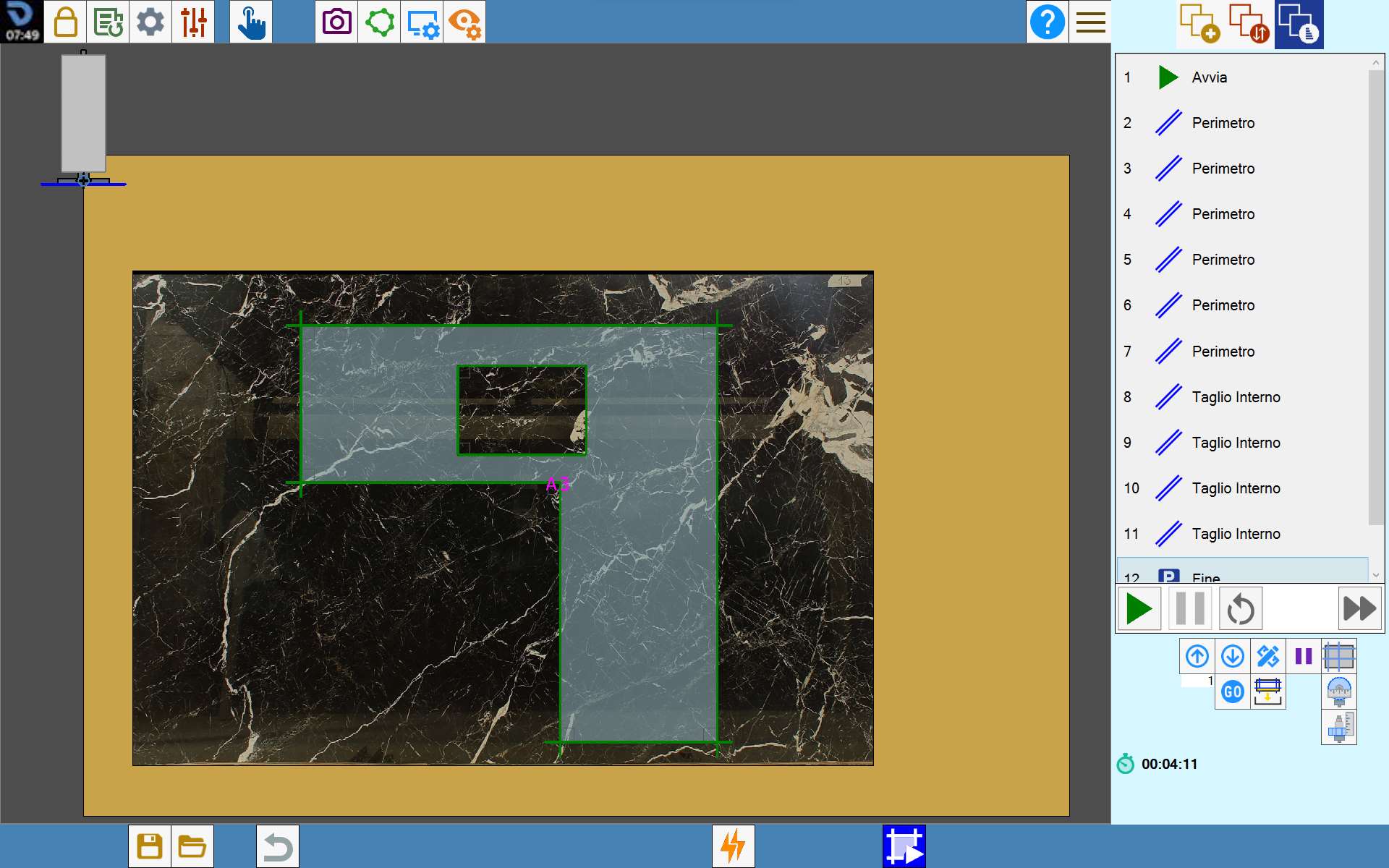

La simulation commence avec la machine en position de stationnement. La fraise ou le disque exécute ensuite les coupes selon la séquence définie dans la file affichée dans la colonne de droite. À la fin de chaque étape, l’élément terminé est mis en évidence en vert.

Dans la file de simulation, il est possible d’ajouter différentes actions ou événements à reproduire et d’en modifier l’ordre afin d’adapter la séquence aux exigences spécifiques de l’usinage et de rendre la simulation plus efficace par rapport à l’objectif prévu.
