DOC4 PARAMETRIX SX

Parametrix dispose d’une version spécialement conçue pour faciliter le flux de travail sur les machines de la catégorie SX.
Elle permet notamment à l’opérateur de gérer efficacement les combinaisons de coupes afin d’optimiser le processus de production.
Ce chapitre décrit les fonctions qui diffèrent de la version de base de Parametrix.


Section latérale

Les boutons situés en haut à droite permettent à l’opérateur de changer d’écran dans Parametrix.


Chaque écran concerne un aspect particulier de l’usinage d’une dalle.

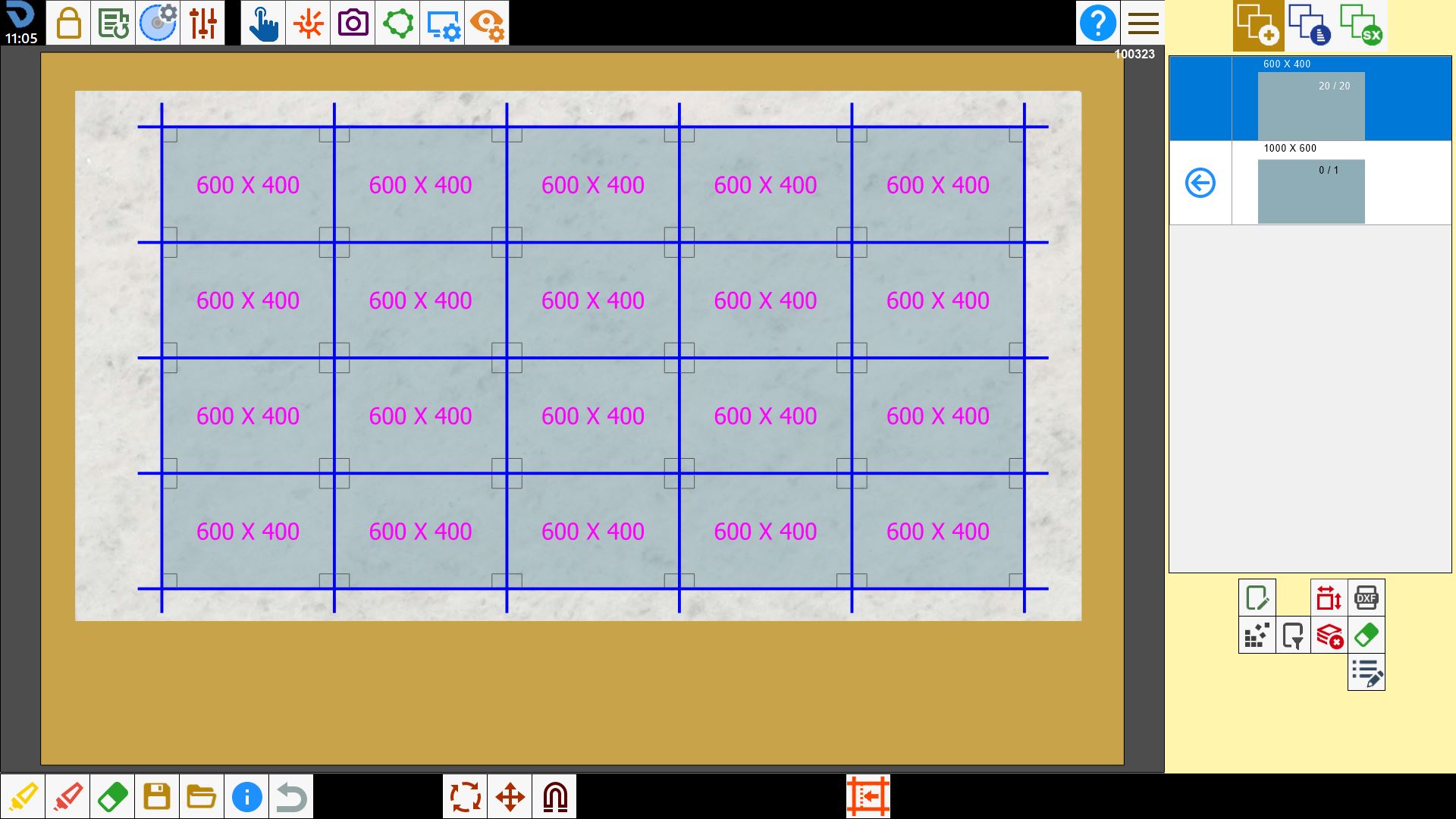

Positionnement des pièces
Écran principal de Parametrix.
Les opérations suivantes y sont effectuées :

  • création et modification des pièces ;

  • acquisition de la photo de la dalle sur le plan de travail et de son périmètre ;

  • positionnement des pièces dans la zone de travail ;


Optimisation et gestion des coupes
Écran d’optimisation et de gestion des coupes.
Les opérations suivantes y sont gérées :

  • manutention du matériau avec les ventouses ;

  • lavage du plan de travail ;

  • modification des coupes afin d’optimiser leurs combinaisons ;


Combinaison des coupes
Écran final du flux de travail.
Les opérations suivantes y sont gérées :

  • affichage et classement des combinaisons de coupes ;

  • gestion du dispositif de déchargement ;

  • démarrage du programme de coupe de la machine ;

;
