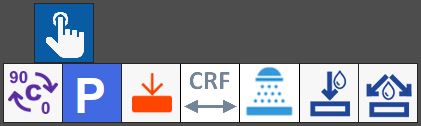

Ce panneau permet d’accéder à certaines commandes manuelles de la machine.

Boutons

	0_ - 90_ Fait tourner l’axe C à 0 ou 90 degrés.
	Stationnement La machine se place en position de stationnement.
	Palper la dalle Il est possible de sélectionner n’importe quel point de la dalle ; le palpage est effectué à cet endroit.
	Cycle CRF Ce bouton active la procédure de calcul du CRF.
	Cycle de lavage Démarre manuellement le cycle de lavage d’une pièce ou de l’ensemble du plan de travail.
	Activation / Désactivation de l’eau interne Appuyer sur ce bouton pour activer l’eau à l’intérieur de l’outil. La couleur du bouton indique l’état de l’eau : Blanc = Désactivée ; Bleu = Activée.
	Activation / Désactivation de l’eau Appuyer sur ce bouton pour activer l’eau du circuit principal. La couleur du bouton indique l’état de l’eau : Blanc = Désactivée ; Bleu = Activée.

Cycle de palpage de la dalle

Le cycle de palpage permet de calculer l’épaisseur de la dalle et d’acquérir la cote du plan de travail à l’aide du palpeur prévu à cet effet monté sur la machine.
Pour le démarrer, activer le bouton dans le panneau des commandes manuelles, puis appuyer sur un point à l’intérieur de la dalle dans la zone de travail.

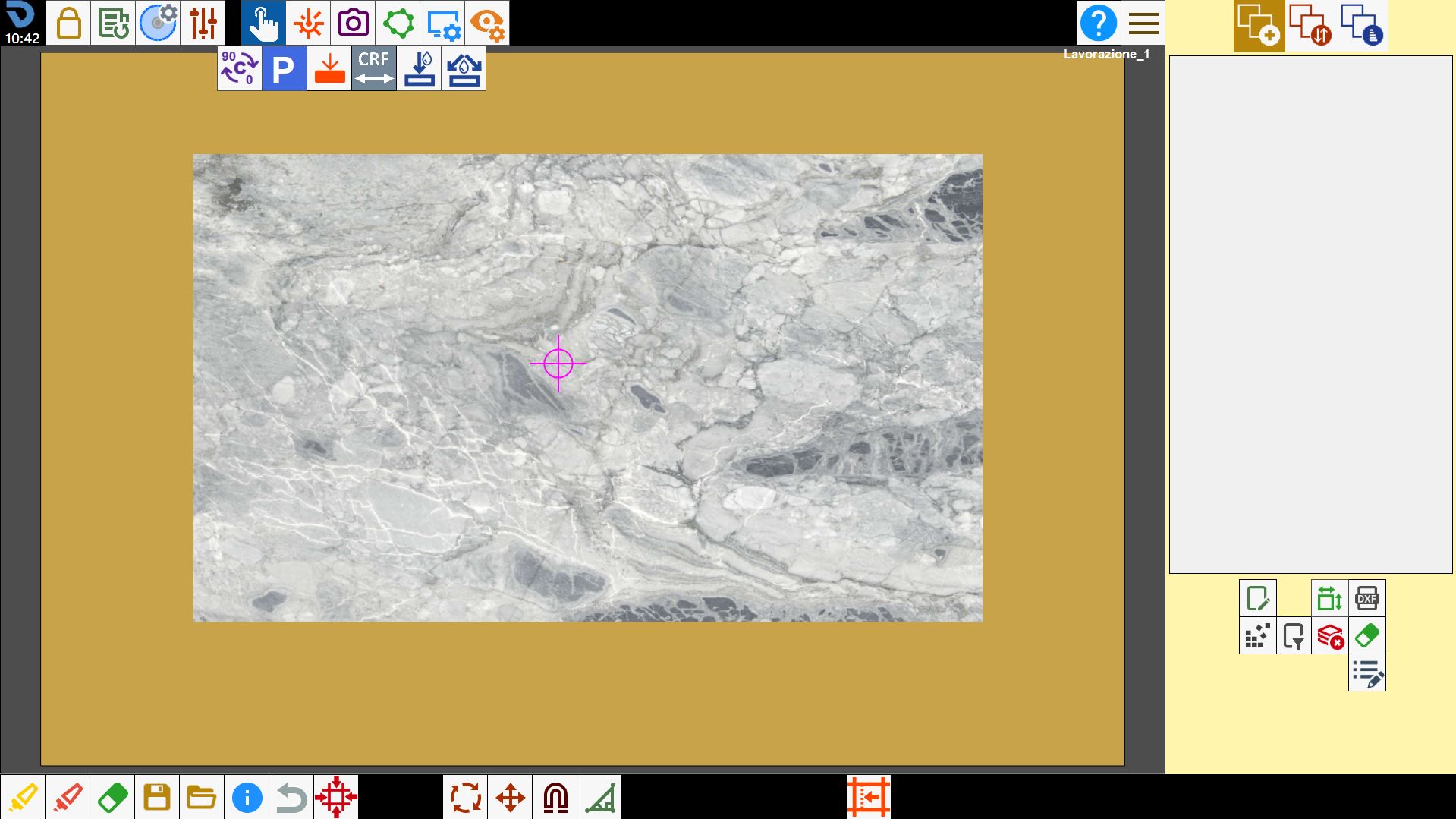

À la position choisie, un symbole indiquant l’endroit où le palpage doit être effectué s’affiche.

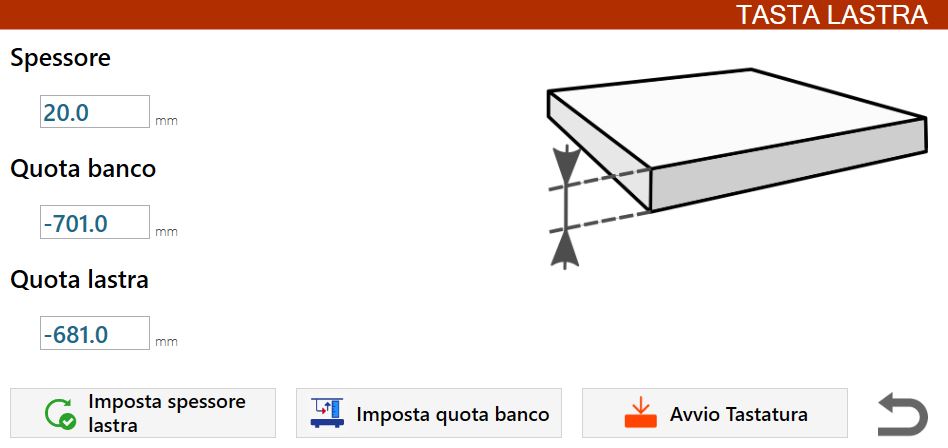

Une fois le cycle terminé par la machine, un panneau s’ouvre et affiche certaines mesures obtenues lors du palpage de la dalle.

Ces informations comprennent :

Les données recueillies pendant le cycle de palpage peuvent être enregistrées à l’aide des boutons ci-dessous :

	Définir l’épaisseur de la dalle Permet d’enregistrer l’épaisseur de la dalle mesurée pendant le cycle de palpage.
	Définir la cote du plan de travail Permet de définir comme cote du plan de travail la valeur mesurée pendant le cycle de palpage.
	Démarrer le palpage Redémarre le cycle de palpage à la même position indiquée.

Cycle de mesure du CRF (Centre de rotation de la bride)

Le cycle CRF permet de mesurer la distance entre le bord intérieur de la dent du disque actuellement monté sur la machine et l’axe de rotation C.
Pour le démarrer, activer le bouton dans le panneau des commandes manuelles, puis appuyer sur un point à l’intérieur de la dalle dans la zone de travail.
À la position choisie, un symbole indique l’endroit où les coupes avec le disque nécessaires à la mesure du CRF doivent être effectuées.

La machine effectue deux coupes parallèles avec l’axe A à 0_ : la première avec l’axe C à 0_, la seconde avec l’axe C à 180_.
À la fin de la procédure, l’opérateur doit mesurer, à l’aide d’un mètre ou d’un pied à coulisse, la distance intérieure entre les deux coupes sur la dalle.

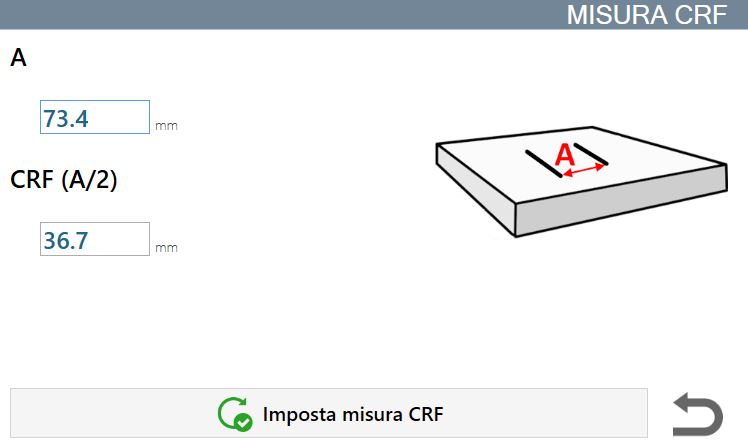

Cette mesure doit ensuite être saisie dans le champ « A » du panneau qui s’ouvre à la fin du cycle.

Les mesures effectuées doivent être saisies dans le champ prévu :

Les données recueillies pendant le cycle de mesure CRF peuvent être enregistrées à l’aide du bouton suivant :

Définir la mesure CRF Permet de définir comme mesure CRF du disque actuellement monté sur la machine la valeur calculée pendant le cycle CRF.
