Cette fonction permet d’effectuer des compensations manuelles de la distance entre les têtes de la machine.
Elle doit être utilisée lorsqu’une différence est constatée entre les dimensions des pièces programmées et les mesures des pièces obtenues.

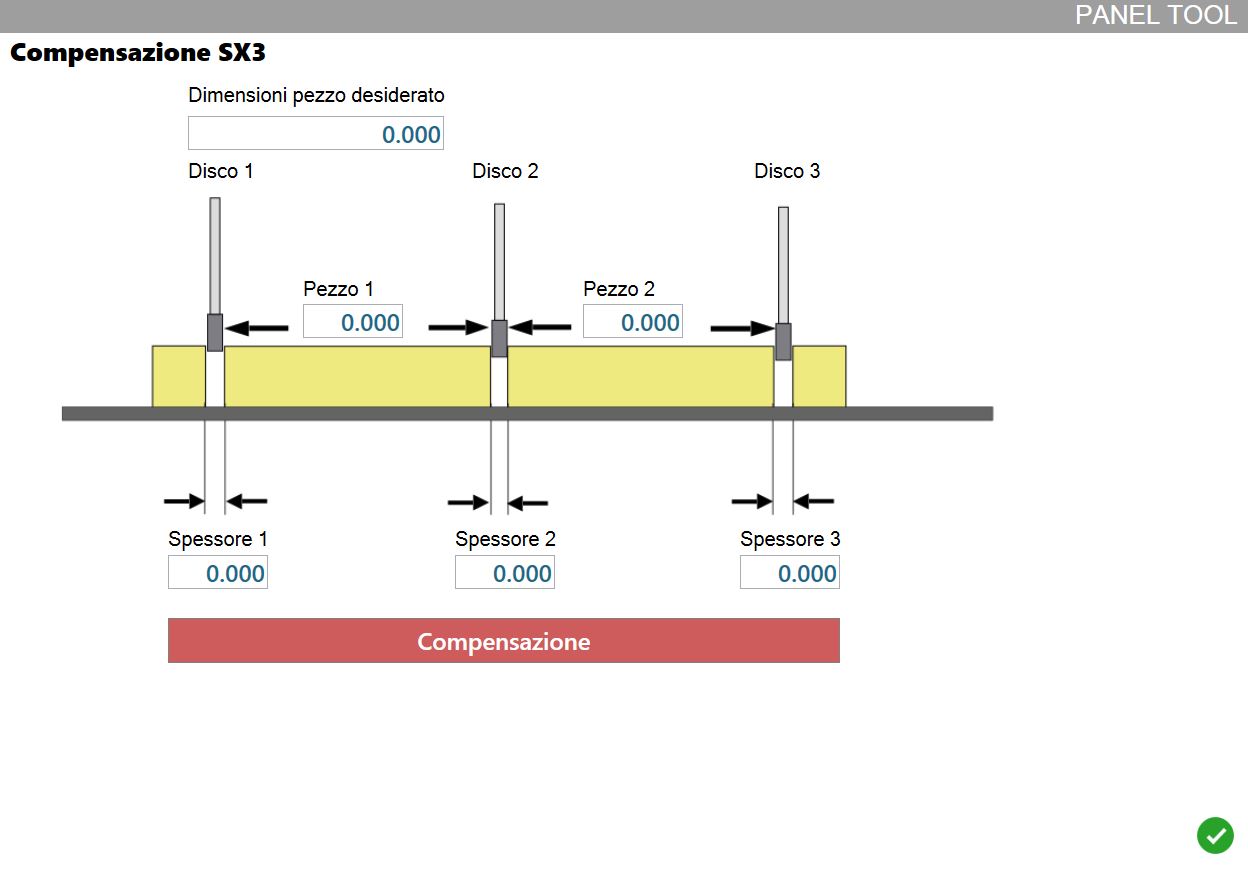

Valeurs requises
Pendant la procédure de compensation, l’opérateur doit saisir les valeurs suivantes.
Dimensions souhaitées de la pièce | Dimension programmée du côté des pièces à contrôler. |
Pièce | Mesure relevée du côté de la pièce dont les extrémités ont été coupées à l’aide du disque indiqué et du disque suivant. |
Épaisseur | Épaisseur du disque monté sur la tête indiquée. |
Enfin, appuyer sur le bouton.
 | Compensation |
Procédure à suivre
Tout d’abord, importer dans Parametrix deux pièces rectangulaires de mêmes dimensions.

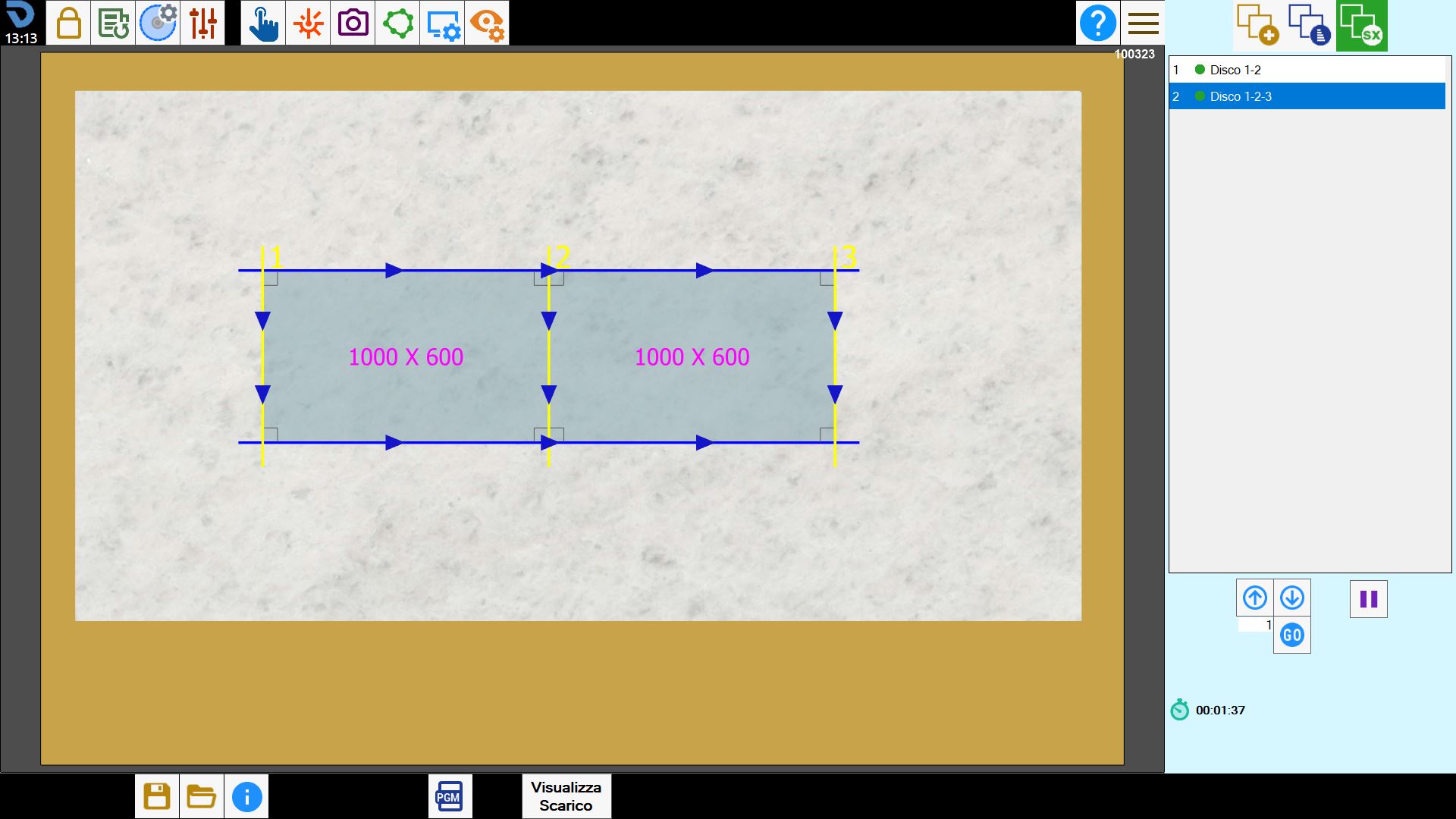

Les disposer impérativement côte à côte sur une dalle comme indiqué sur la figure, puis exécuter l’usinage.

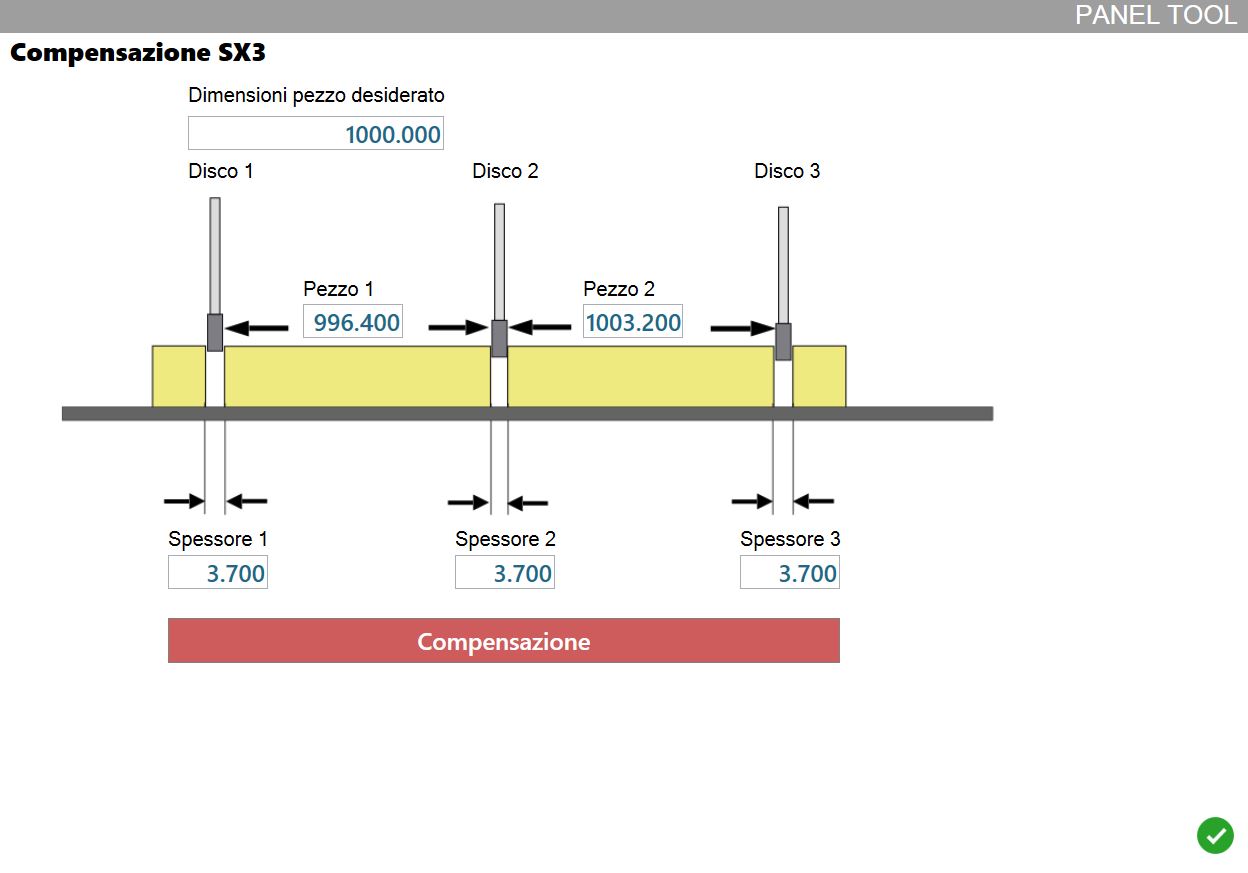

Accéder à la fenêtre de compensation manuelle des têtes et renseigner les champs requis.
Saisir la dimension d’origine du côté des rectangles programmés.
Saisir ensuite les mesures relevées du même côté de chaque rectangle coupé, en veillant à indiquer quels disques ont été utilisés.
Enfin, saisir l’épaisseur de chaque disque monté sur la machine.
À la fin, appuyer sur le bouton ci-dessous pour demander à Parametrix de calculer la compensation à appliquer sur chaque tête.
