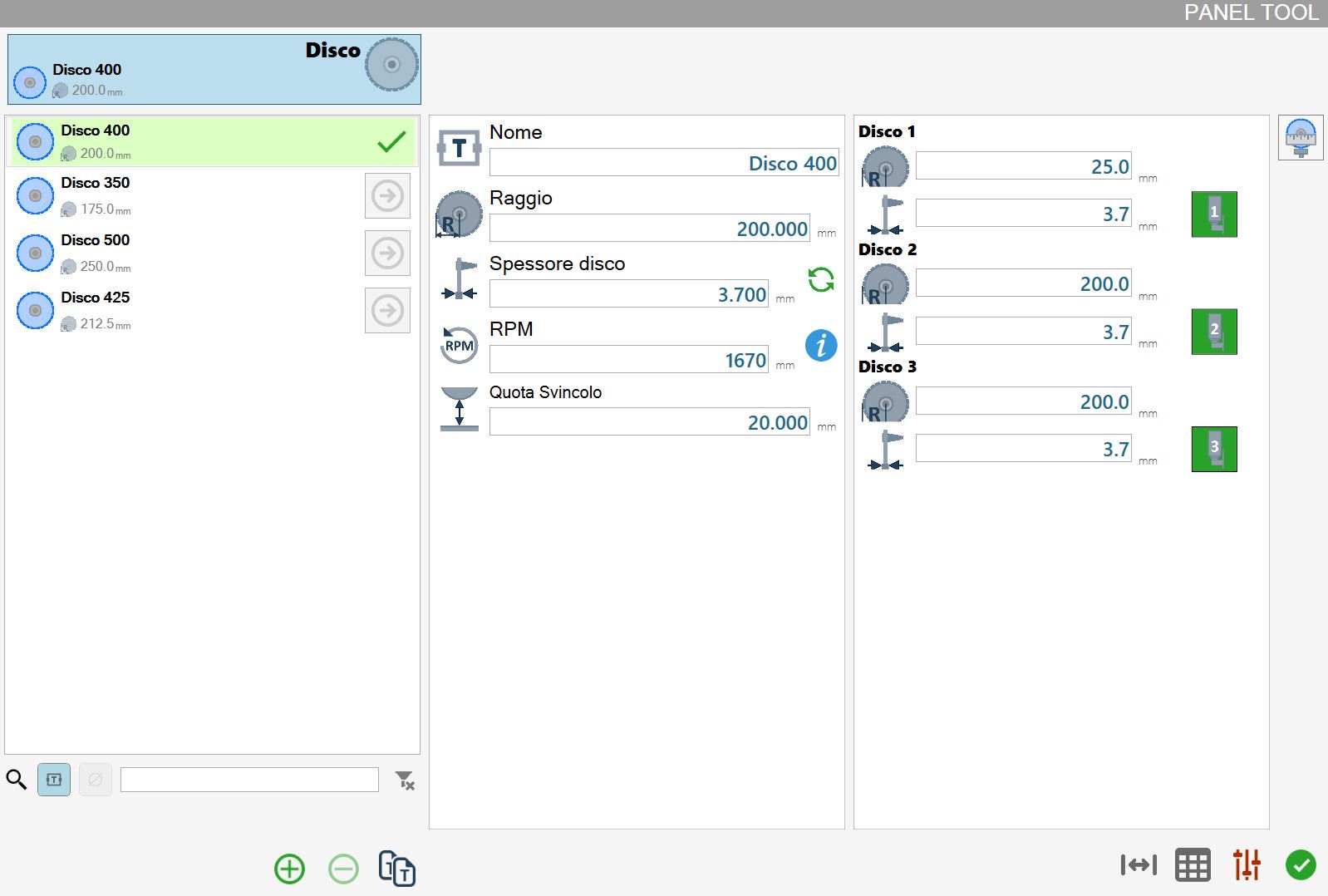

Ce panneau permet à l’opérateur de gérer les disques de la machine.

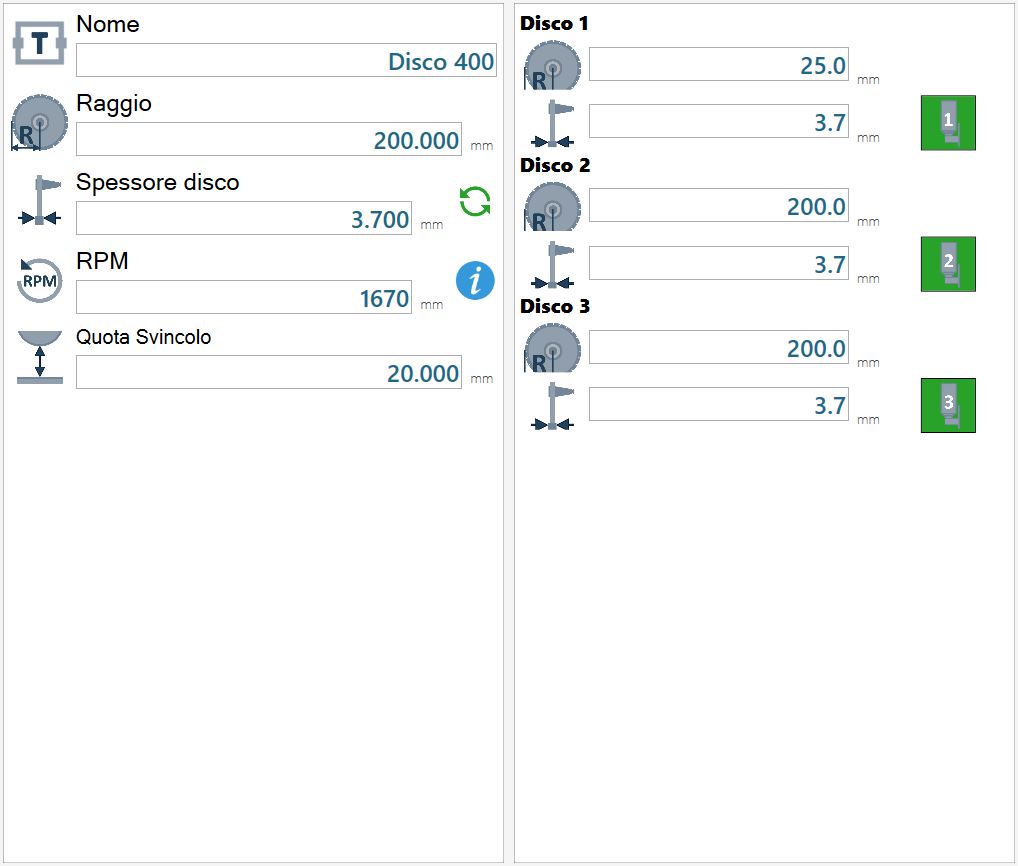

Paramètres

Les paramètres du jeu de disques sélectionné sont affichés dans cette section.
À gauche se trouvent les paramètres généraux du jeu de disques, tandis qu’à droite figurent les paramètres spécifiques du disque associé à chaque tête.
Pour les machines SX5 ou SX6, 5 et 6 disques sont respectivement affichés dans la section de droite.

Paramètres généraux du jeu de disques

Les paramètres de la section de gauche, relatifs au jeu de disques sélectionné, sont répertoriés.

	Nom Nom du jeu de disques.
	Rayon Rayon des disques du jeu. REMARQUE Tous les disques du jeu doivent avoir le même diamètre.
	Épaisseur du disque Épaisseur moyenne des disques du jeu.
	RPM Tours par minute des moteurs sur lesquels les disques sont montés.
	Cote de dégagement Cote de dégagement du jeu de disques.

Les boutons suivants sont également présents :

	Recalculer l’épaisseur Permet de recalculer l’épaisseur moyenne des disques.
	Informations RPM Ouvre un tableau contenant les valeurs de RPM recommandées pour l’utilisation de la machine.

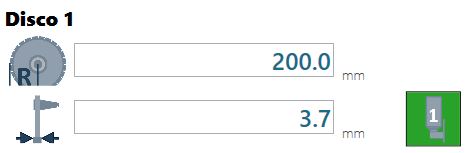

Paramètres d’un disque

Chacun de ces éléments affiche les paramètres du disque monté sur la tête correspondante.

Pour chaque disque, il est possible de définir le rayon et l’épaisseur. L’opérateur peut décider d’activer ou non le disque à l’aide du bouton situé à côté.

Activer/Désactiver le disque Permet d’indiquer si le disque monté sur la tête correspondante doit être utilisé ou non.

Boutons

	Palper le disque Démarre un cycle de palpage du disque.
	Compensation Permet d’accéder à la fenêtre des compensations manuelles.
	Données complètes Permet d’accéder à la fenêtre de modification des données des disques.

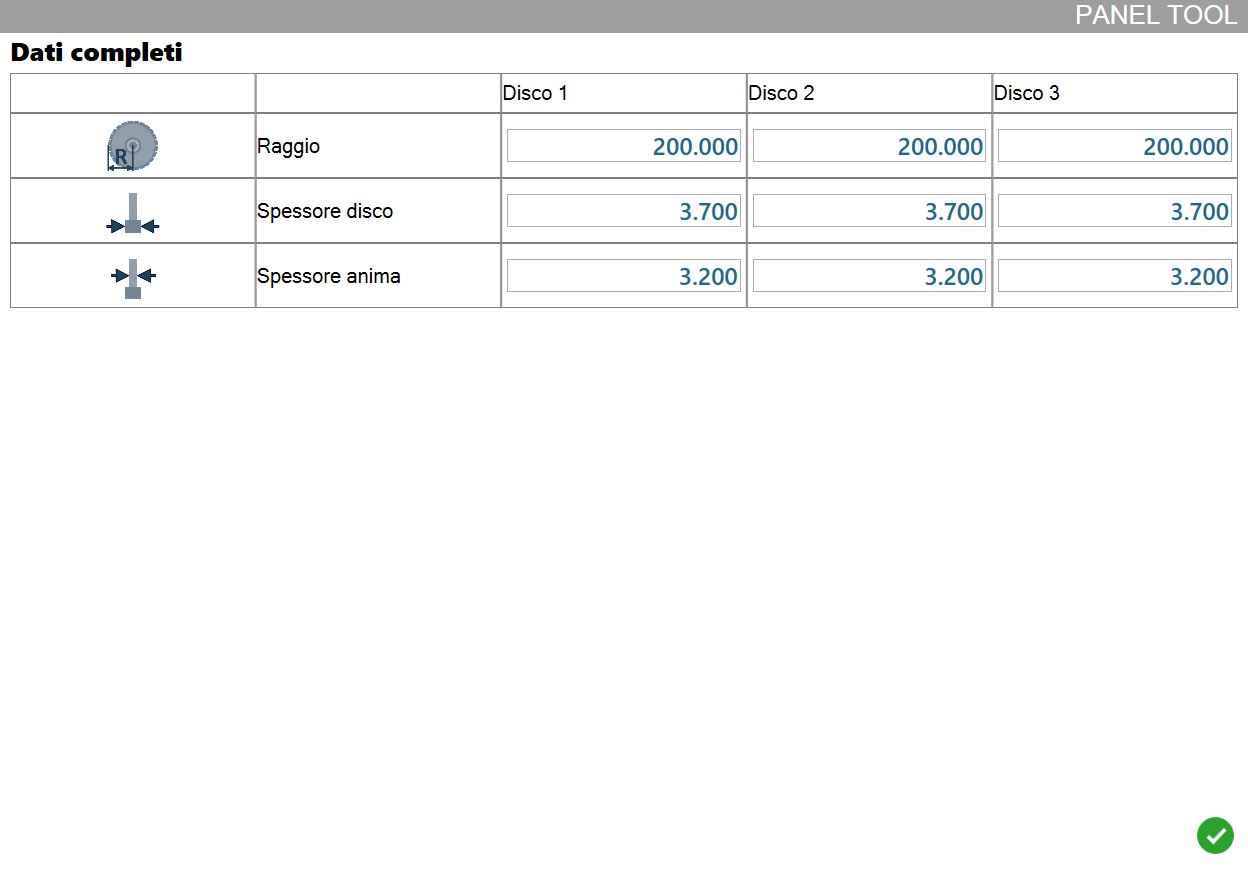

Données complètes

Dans cette fenêtre, l’opérateur peut modifier toutes les données relatives au jeu de disques monté sur la machine.
Il est notamment possible de définir le rayon, l’épaisseur des dents et l’épaisseur de l’âme de chaque disque.

En particulier :

	Épaisseur du disque Mesure de l’épaisseur des dents du disque.
	Épaisseur de l’âme Mesure de l’épaisseur de l’âme du disque.
