Donatoni Macchine
Machine technical documentation Operational document

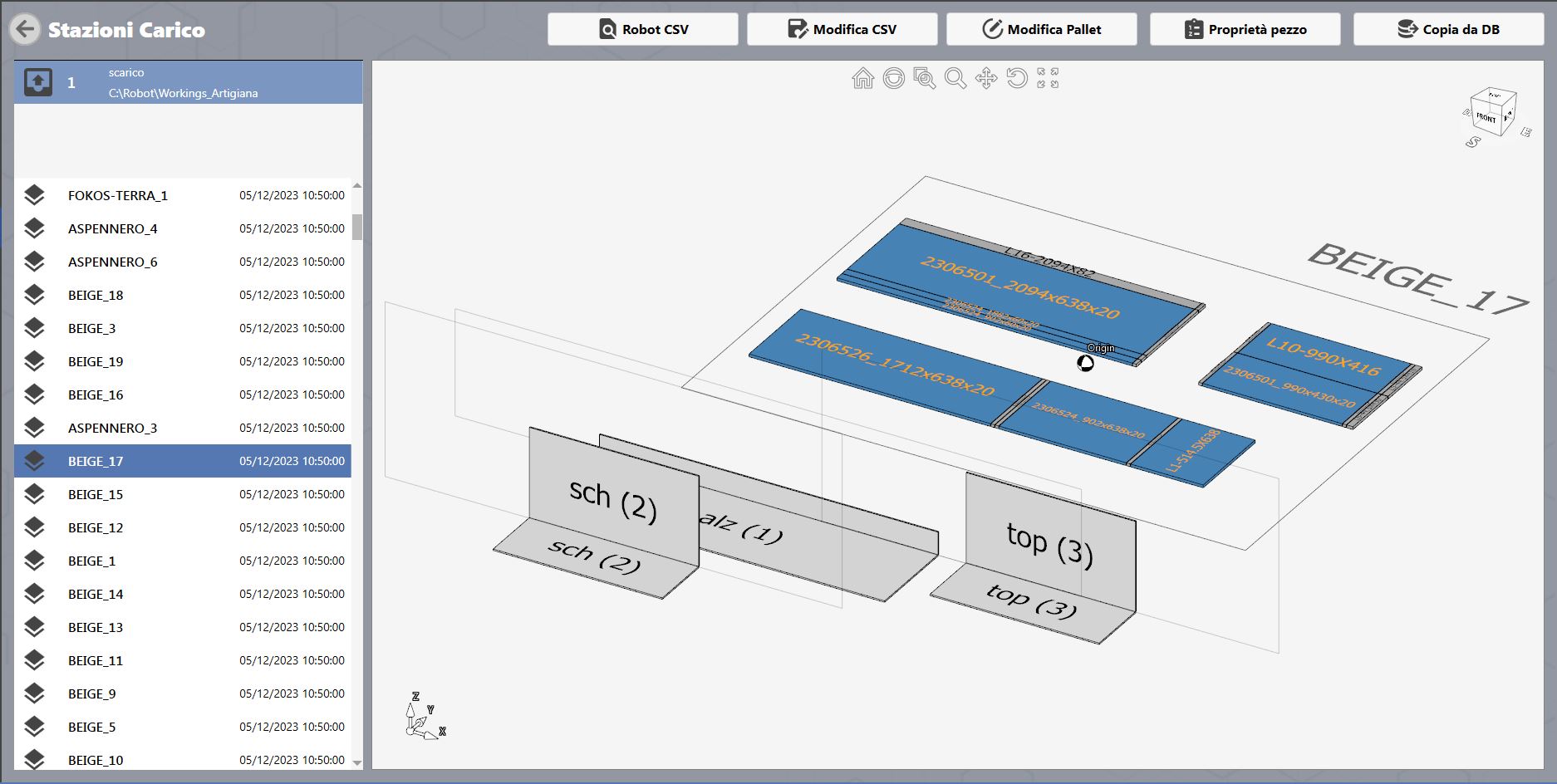

DOC2.5.3 STAZIONI CARICO

In questo menu posso visualizzare e modificare i file delle lavorazioni generate da PARAMETRIX


Barra laterale sinistra

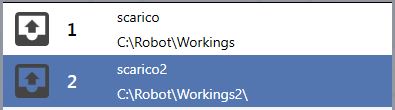

Lista scarichi
Definisce la macchina della quale sto guardando gli schemi di taglio.

Barra superiore

Nella barra superiore sono presenti i seguenti pulsanti che verranno illustrati di seguito:

  • Robot CSV

  • Modifica CSV

  • Modifica Pallet

  • Proprietà pezzo

  • Copia da DB

Robot CSV


Robot CSV

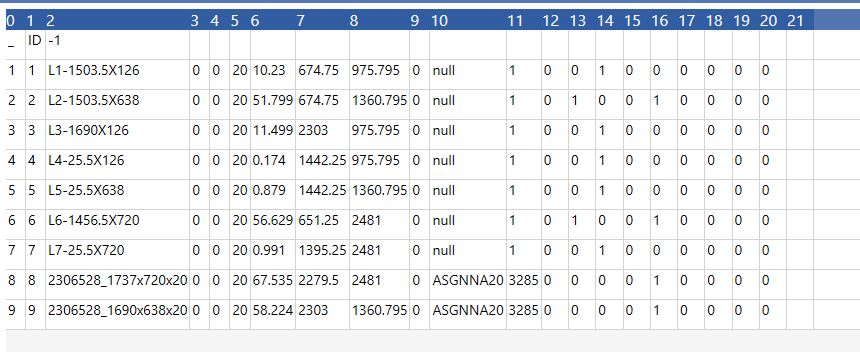

Visualizza il file csv della lavorazione selezionata.


Modifica CSV

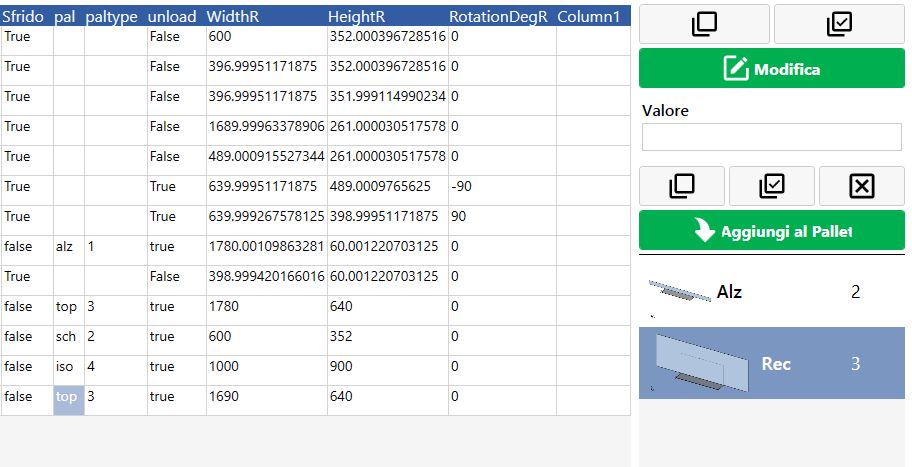

Modifica CSV

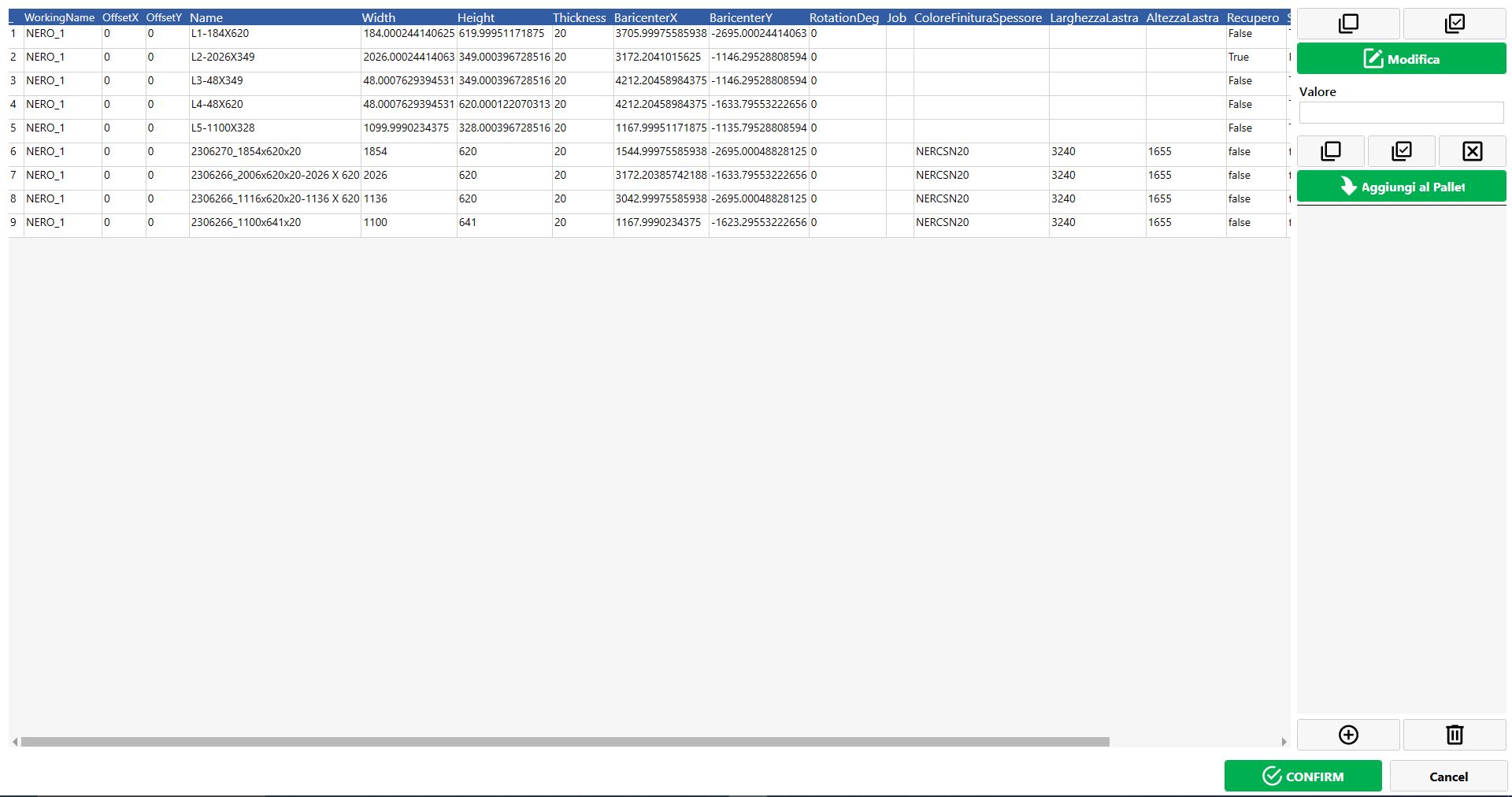

Modifica il file csv della lavorazione selezionata.


Menù laterale in Modifica CSV

Valore

Inserire il in nuovo valore del parametro.


Modifica
Modifica il parametro selezionato con il nuovo valore.


Aggiungi contenitore

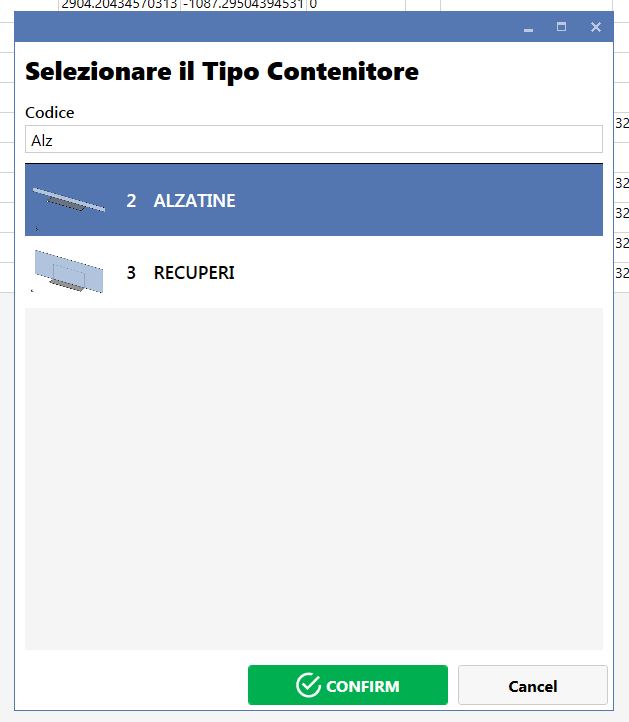

Permette di selezionare un contenitore nuovo.


Elimina contenitore
Elimina il contenitore selezionato.


Aggiungi al pallet
Sostituisce/aggiunge il contenitore selezionato a destra come destinazione del pezzo selezionato a sinistra.


Modifica Pallet


Modifica Pallet

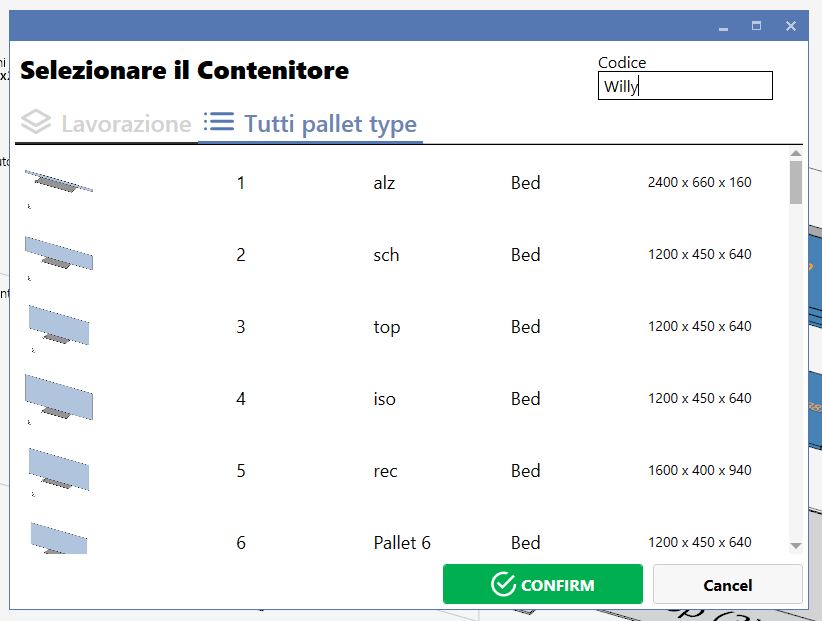

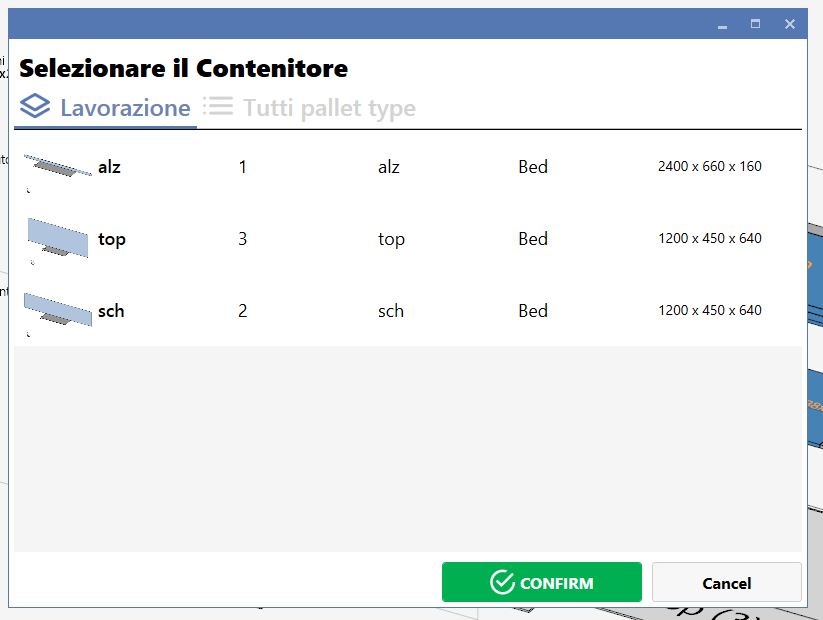

Permette di assegnare un nuovo contenitore di destinazione al pezzo selezionato.


Proprietà pezzo


Proprietà pezzo

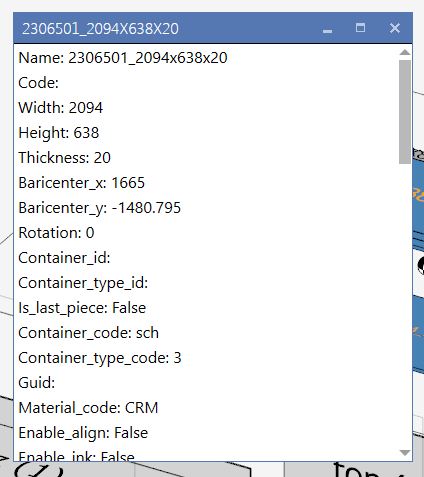

Mostra le caratteristiche del pezzo selezionato.


Copia da DB


Copia da DB
Cancella i file csv/lavorazioni presenti e carica le lavorazioni processate dal robot fino a quel momento.

;
