DOC2.3.1 LAVORAZIONI

Ogni lavorazione consente all’operatore di modificare i parametri che ne definiscono la geometria. Nell’anteprima a destra vengono raffigurate le grandezze interessate.

Lavorazioni disponibili

Il programma mette a disposizione le seguenti lavorazioni.

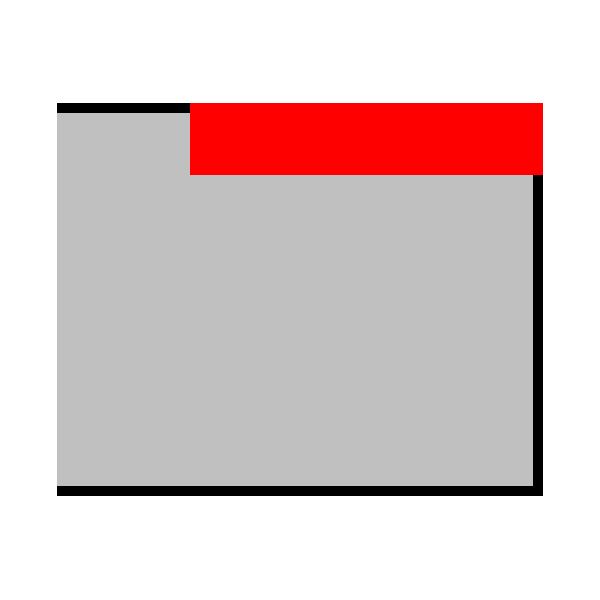

	Calibratura superiore Asportazione di materiale dalla superficie superiore del pezzo.		Calibratura lucidatura superiore Asportazione di materiale dalla parte superiore del pezzo e lucidatura la stessa zona.

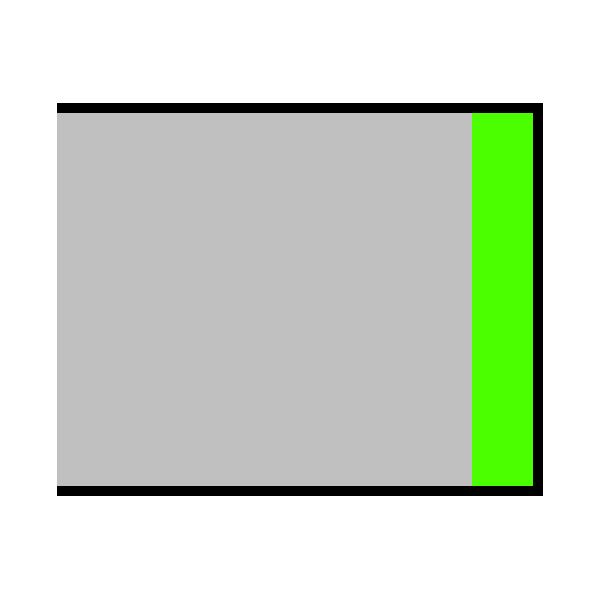

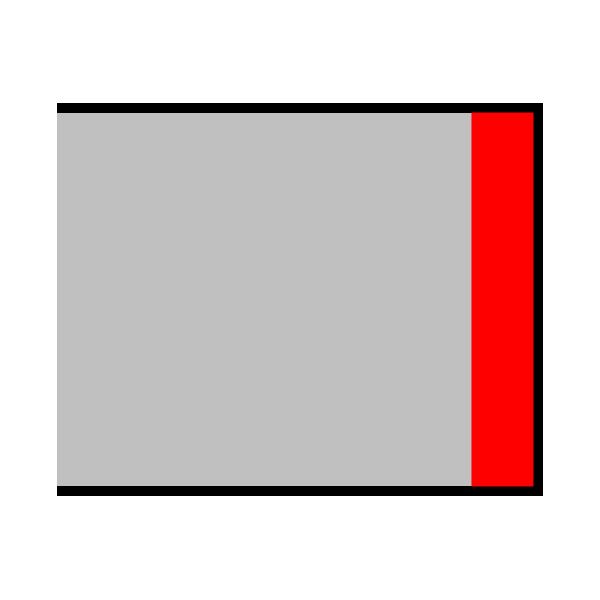

	Rettifica costa Asportazione di materiale dalla costa del pezzo.		Lucidatura costa Lucidatura della costa del pezzo.

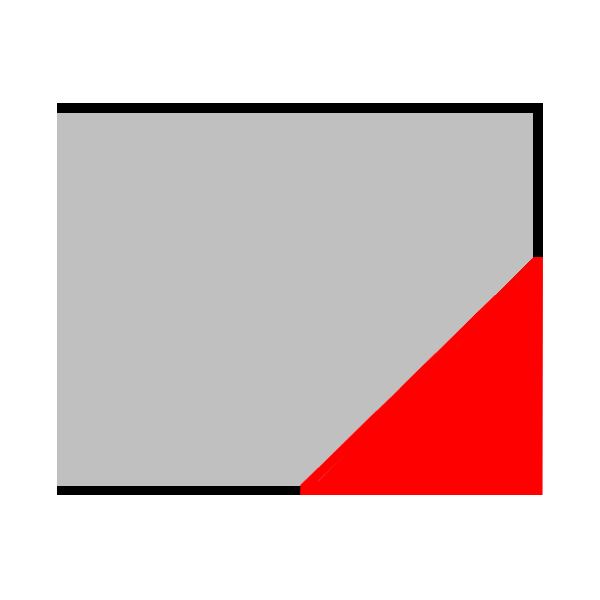

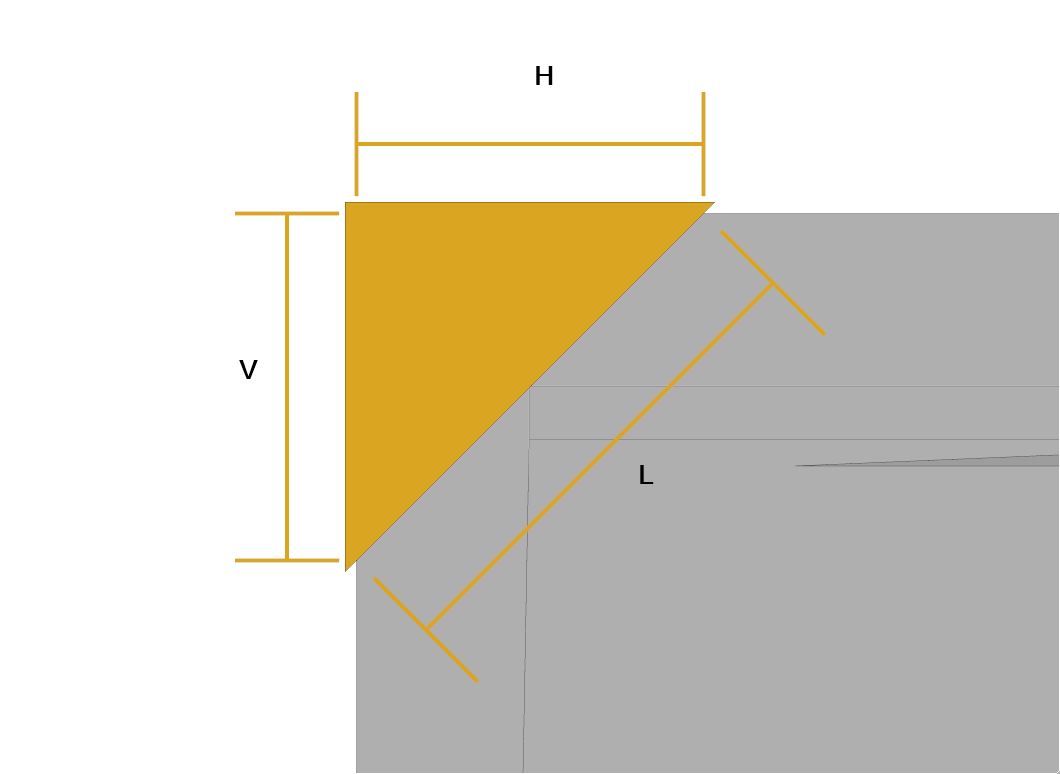

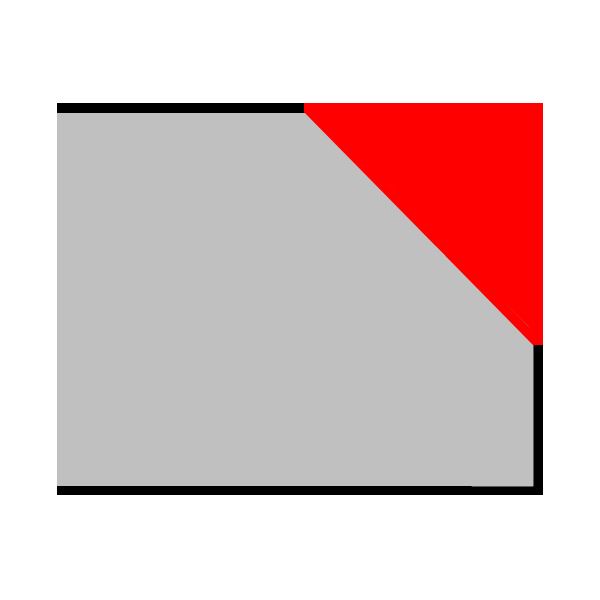

	Smusso superiore Smusso dello spigolo superiore della costa del pezzo.		Smusso inferiore Smusso dello spigolo inferiore della costa del pezzo.

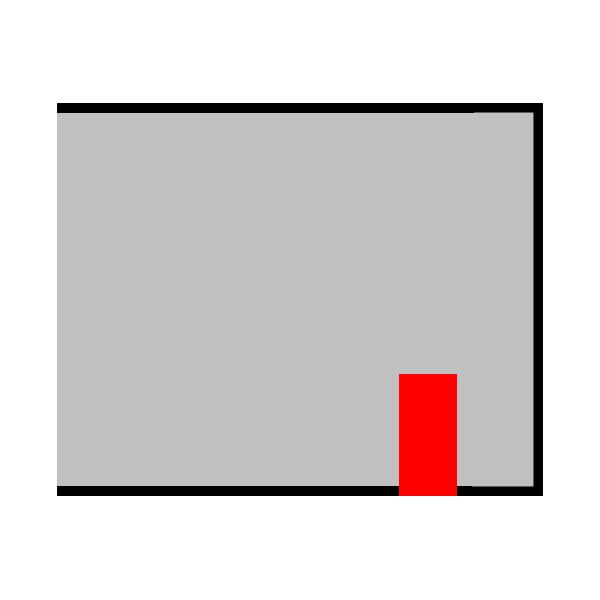

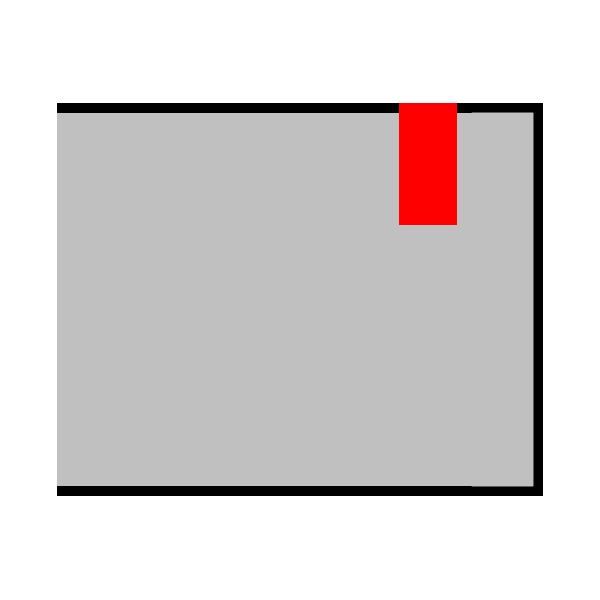

	Taglio sopra Taglio sulla superficie superiore del pezzo.		Taglio sotto Taglio sulla superficie inferiore del pezzo.

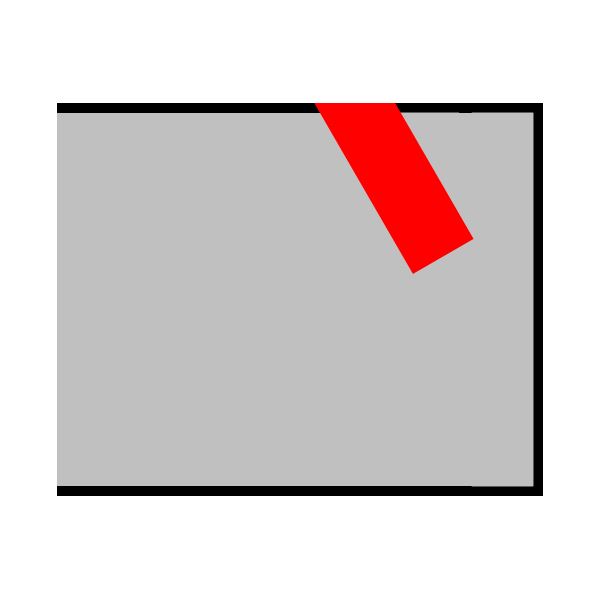

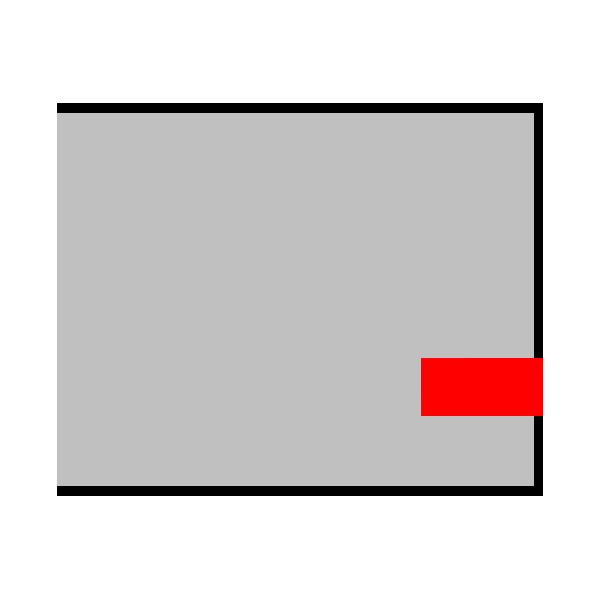

	Taglio costa Taglio sulla costa del pezzo.		Taglio posizionamento manuale Taglio eseguito posizionando il disco manualmente.

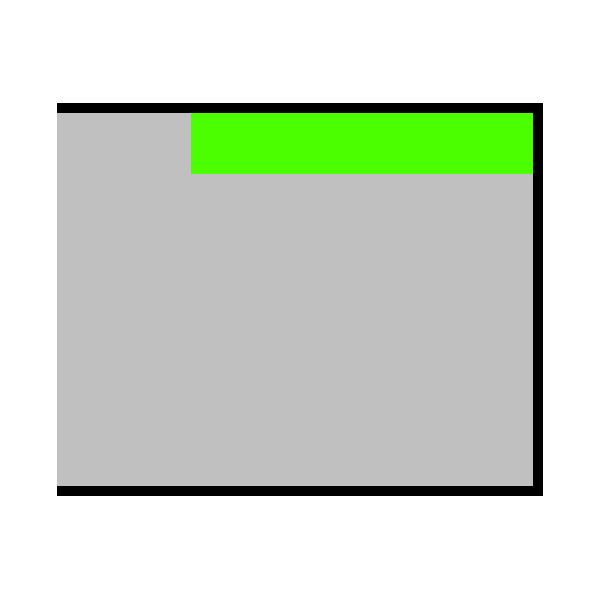

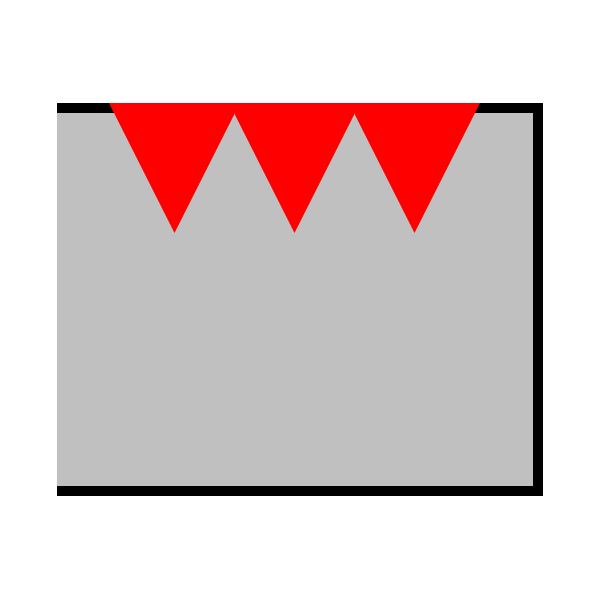

	Bocciardatura Irruvidimento di una parte della superficie superiore del pezzo.		Pulitura superiore Pulitura di una zona della superficie superiore del pezzo.

ATTENZIONE!

Le lavorazioni effettivamente disponibili dipendono dalla configurazione della macchina, ovvero da quali gruppi sono montati su di essa.

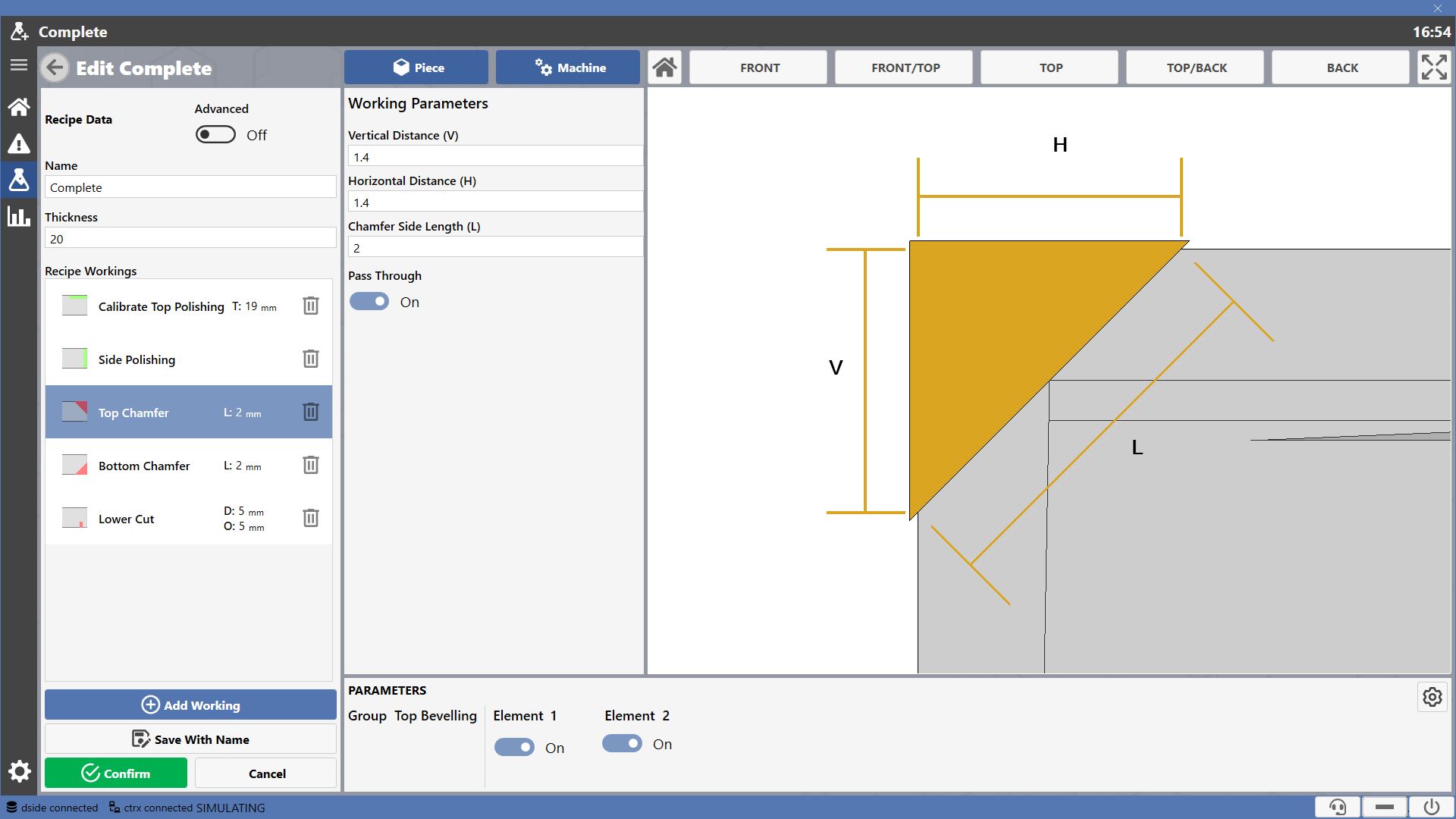

Lavorazioni della ricetta

Le lavorazioni che compongono la ricetta sono riportate all’interno dell'elenco della sezione di sinistra.
Ogni voce mostra un’anteprima della lavorazione, il nome che la identifica, ed alcune misure che la caratterizzano.

Selezionando la ricetta, vengono mostrati tutti i parametri che la definiscono ed un anteprima. L’operatore può modificare i parametri.
Per rimuovere una lavorazione dalla ricetta corrente, usare il pulsante che si trova sulla destra della rispettiva riga.

Rimuovi lavorazione
Permette di rimuovere la lavorazione corrispondente dalla ricetta.

Parametri di lavorazione

I parametri di lavorazione, possono essere inseriti nell’apposita sezione.

Nella parte superiore vengono mostrati i parametri specifici per la lavorazione selezionata.

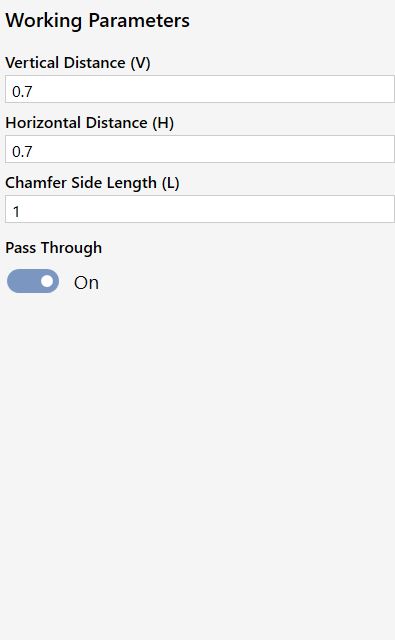

Per le lavorazioni che lo consentono, l’operatore può decidere se devono essere eseguite per tutta la lunghezza del pezzo oppure no.

Lavorazione passante
Indica che la lavorazione viene applicata per tutta la lunghezza del pezzo. Se disabilitato permette di inserire i parametri per lavorazioni non passanti.

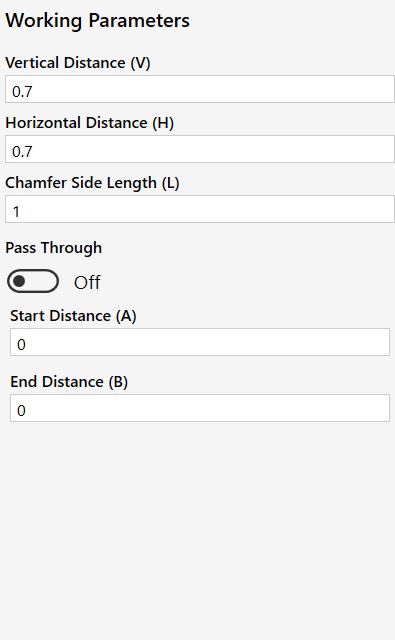

In caso di lavorazione non passante, vengono mostrati ulteriori parametri.

	Distanza inizio Spazio tra l’inizio del pezzo del pezzo ed il punto in cui iniziare la lavorazione. Solo per lavorazioni non passanti.
	Distanza fine Spazio tra il punto in cui fermare la lavorazione e la fine del pezzo. Solo per lavorazioni non passanti.

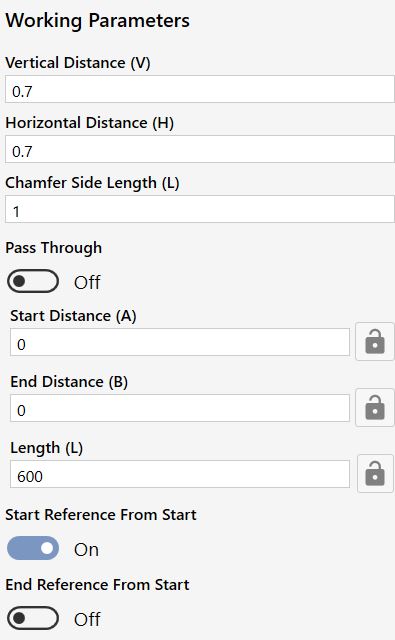

Nel caso in cui sia stata impostata la ricetta avanzata, all’operatore viene fornito più controllo sui parametri di lavorazioni non passanti.

	Lunghezza Distanza tra il punto di inizio della lavorazione ed il punto in cui termina. Solo per lavorazioni non passanti con ricetta avanzata.
	Blocca misura Permette di bloccare la misura inserita. Cambiando una delle altre misure, quella bloccata verrà calcolata automaticamente. Solo per lavorazioni non passanti con ricetta avanzata.
	Inizio riferimento inizio Indica se l’inizio della lavorazione usa come riferimento l’inizio del pezzo. Solo per lavorazioni non passanti con ricetta avanzata.
	Fine riferimento inizio Indica se la fine della lavorazione usa come riferimento l’inizio del pezzo. Solo per lavorazioni non passanti con ricetta avanzata.

Anteprima

Nella sezione di destra, viene mostrata un’anteprima della lavorazione sul modello del pezzo, evidenziando le dimensioni che l’operatore deve inserire all’interno dei parametri.

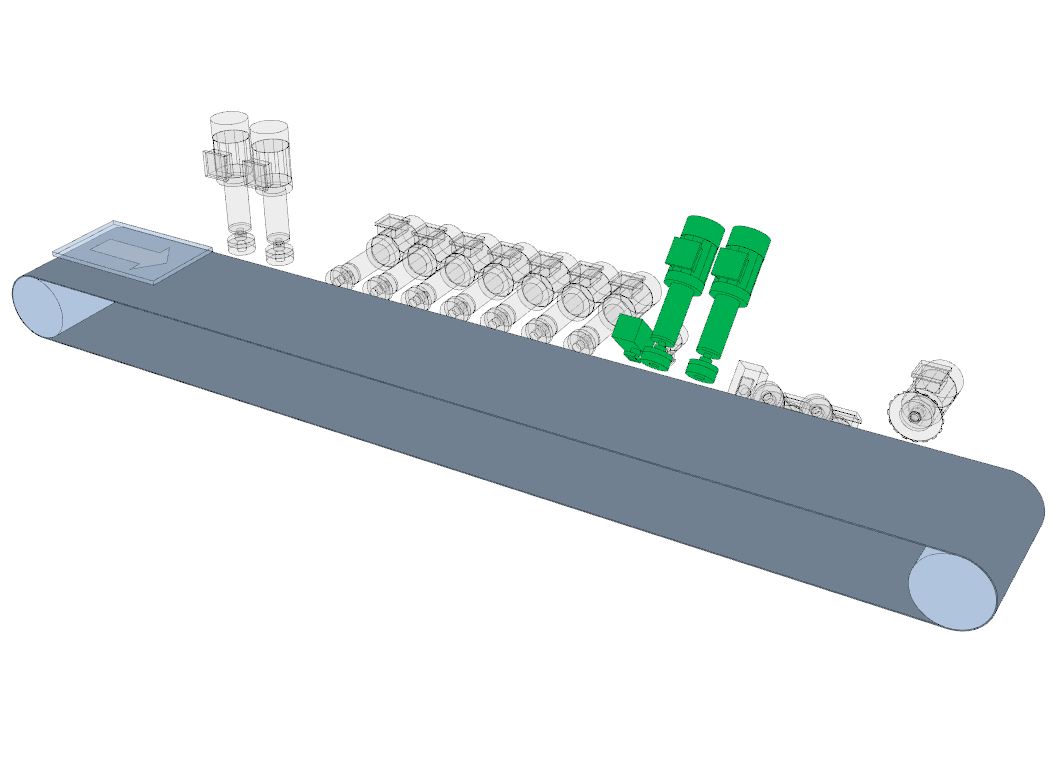

Spostando la visuale sul modello della macchina, viene invece evidenziato in verde il gruppo assegnato alla lavorazione.
