DOC2.3.2 CORREZIONI

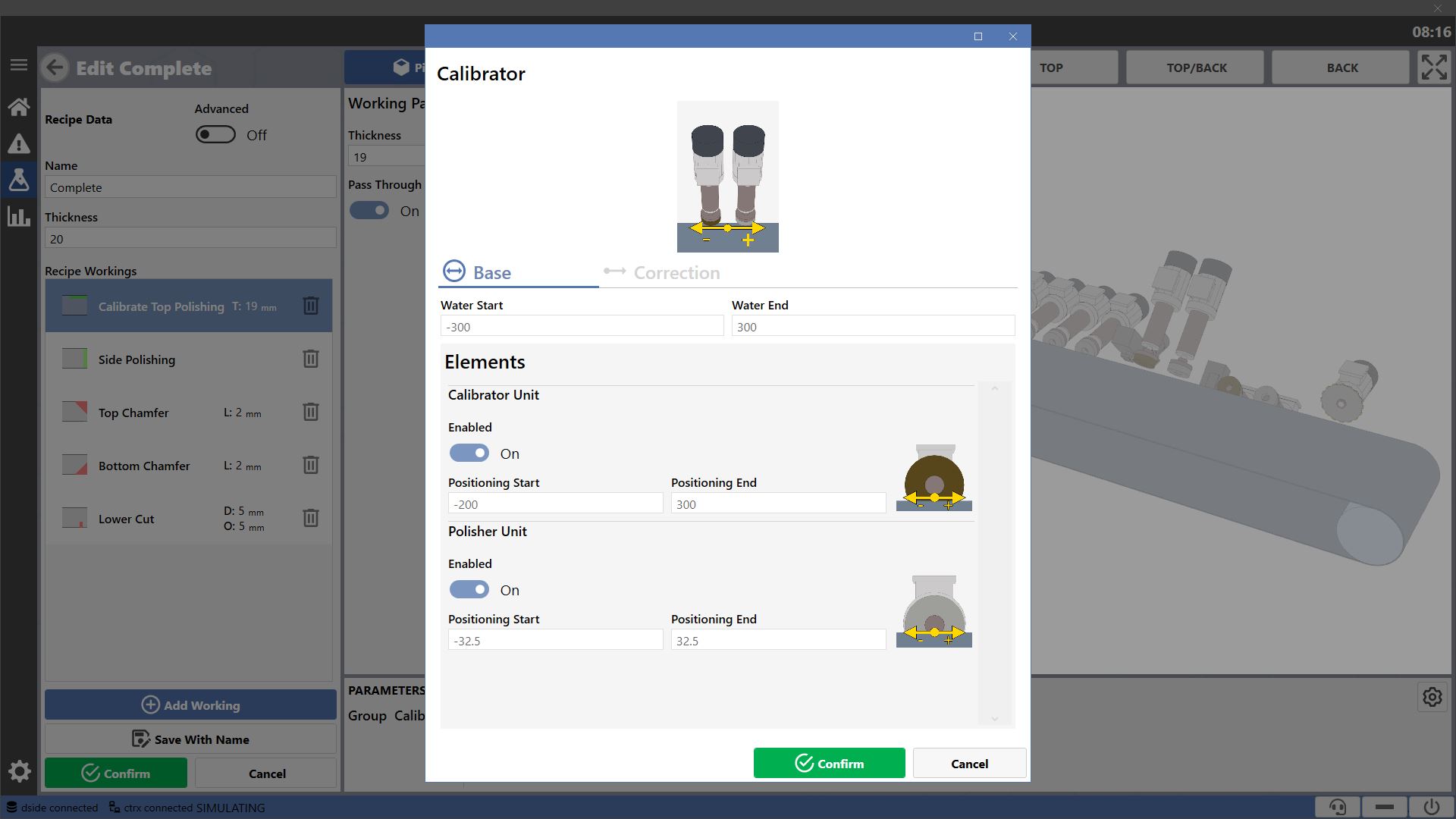

Il pannello parametri avanzati permette di visualizzare anticipi/ritardi delle varie operazioni eseguite dal gruppo assegnato alla lavorazione selezionata, e dai suoi elementi.
Il gruppo interessato è evidenziato di colore verde all’interno dell’anteprima con la visuale sul modello della macchina.


Sezioni

Le informazioni fornite da ciascuna finestra sono suddivise in due sezioni.


Base
Permette di visualizzare i parametri che definiscono i comportamenti predefiniti per il gruppo e relativi elementi quando eseguono lavorazioni passanti.
I comportamenti per le lavorazioni non passanti sono calcolati automaticamente dalla macchina in base alla geometria delle lavorazioni da eseguire.


Correzione
Questi parametri permettono di applicare degli offset positivi o negativi fissi alle azioni visualizzate. Si utilizzano per correggere eventuali ritardi o anticipi rilevati nell’esecuzione di queste azioni.
Le correzioni si applicano sia alle lavorazioni passanti che non passanti.

NOTA

La modifica di tutti i parametri di questo pannello è disabilitata per l’operatore standard, può essere effettuata solo da esperto autenticato tramite apposita password.

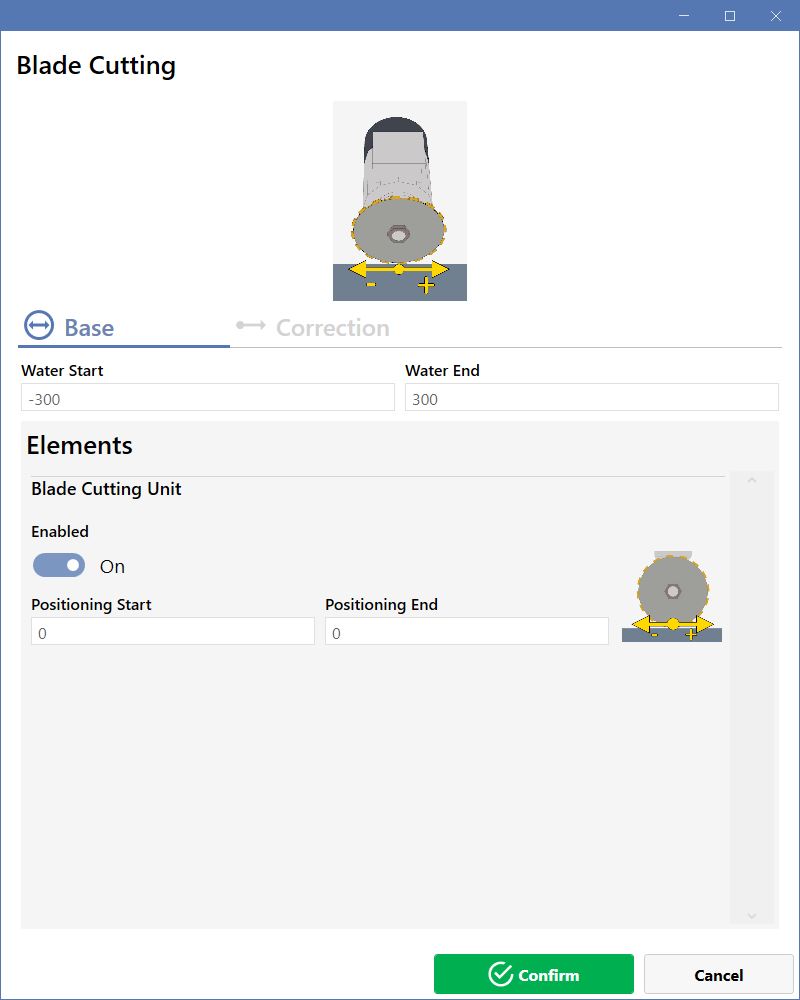

Base

In questa sezione si possono visualizzare i parametri che definiscono i comportamenti predefiniti per il gruppo e relativi elementi quando eseguono lavorazioni passanti.
I comportamenti per le lavorazioni non passanti sono calcolati automaticamente dalla macchina in base alla geometria delle lavorazioni da eseguire.

NOTA

I parametri fanno sempre riferimento alla distanza tra il centro dell’elemento, o gruppo, che deve svolgere l’azione indicata, ed il punto di riferimento, che sia testa o coda, del pezzo che devono lavorare.
Per rappresentare degli anticipi si utilizzano valori negativi. Per i ritardi invece, si utilizzano valori positivi.
Lo zero rappresenta il momento in cui il punto di riferimento del pezzo, che sia testa o coda, si trova esattamente sotto al centro dell’elemento o gruppo in questione.


Gruppo

Nella parte superiore vengono mostrati i parametri che gestiscono il funzionamento di alcuni comportamenti specifici del gruppo selezionato.
Viene sempre indicato il tempismo di accensione e di spegnimento dell’acqua del gruppo.


Accensione acqua
Distanza tra la testa del pezzo ed il centro del gruppo per comandare l’accensione dell’acqua.


Spegnimento acqua
Distanza tra la coda del pezzo ed il centro del gruppo per comandare lo spegnimento dell’acqua.

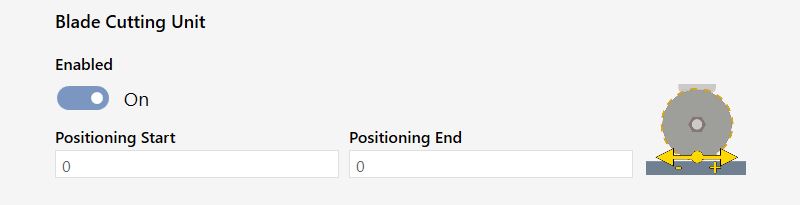

Elemento

Nell’elenco sottostante vengono mostrati i parametri che gestiscono ciascun elemento che compone il gruppo. Vengono sempre indicati gli anticipi ed i ritardi del posizionamento dell’elemento.
Inoltre, l’operatore può decidere se utilizzare o meno l’elemento per la lavorazione selezionata.


Abilitazione elemento
Abilita o disabilita l’elemento del gruppo per la lavorazione selezionata.


Inizio intervento
Distanza tra la testa del pezzo ed il centro dell’elemento per comandarne lo spostamento in posizione di lavorazione.


Fine intervento
Distanza tra la coda del pezzo ed il centro dell’elemento per comandarne la rimozione dalla posizione di lavorazione.

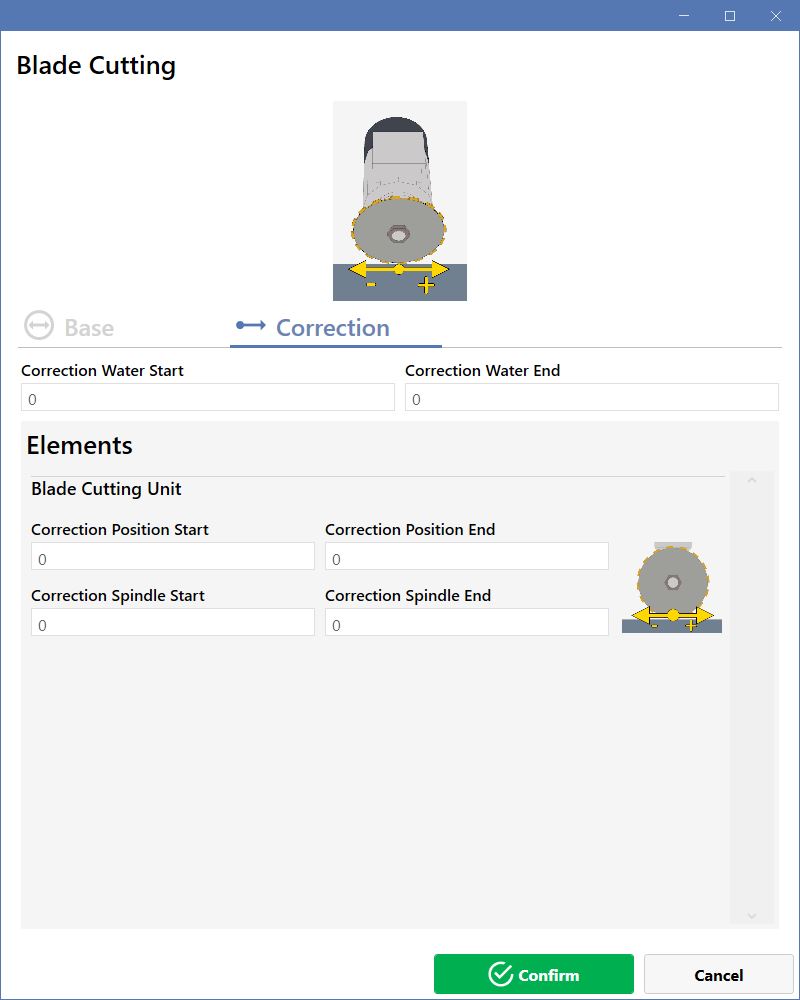

Correzioni

Questi parametri permettono di applicare degli offset positivi o negativi fissi alle azioni visualizzate. Si utilizzano per correggere eventuali ritardi o anticipi rilevati nell’esecuzione di queste azioni.
Per esempio, se l’elemento 1 del gruppo 5 esegue l’inizio del posizionamento sempre con un ritardo di 10mm è possibile impostare il relativo parametro a -10 per correggere il problema.
Le correzioni si applicano sia alle lavorazioni passanti che non passanti.

NOTA

I parametri fanno sempre riferimento alla differenza di spazio tra il momento in cui un’operazione viene eseguita con le impostazioni di base dell’elemento, o del gruppo, e quello in cui si desidera venga compiuta.
Per rappresentare degli anticipi si utilizzano valori negativi. Per i ritardi invece, si utilizzano valori positivi.
Lo zero rappresenta il momento esatto in cui viene eseguita l’azione utilizzando i parametri di base.


Gruppo

La parte superiore è dedicata alle correzioni delle operazioni del gruppo.
Viene sempre indicata la correzione dell’anticipo/ritardo di accensione e spegnimento dell’acqua.


Correzione accensione acqua
Valore che corregge il parametro base di accensione dell’acqua.


Correzione spegnimento acqua
Valore che corregge il parametro base di spegnimento dell'acqua.

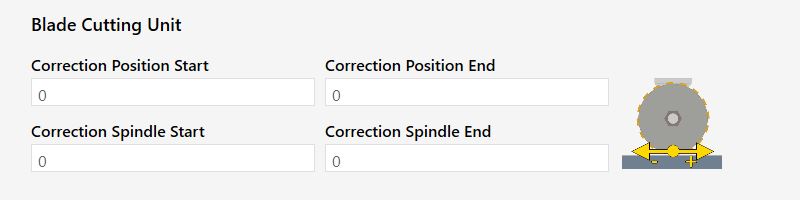

Elemento

Nell’elenco sottostante vengono mostrati i parametri che consentono di applicare correzioni alle operazioni svolte da ciascun elemento del gruppo.
È sempre possibile impostare anticipi o ritardi per il posizionamento dell’elemento o l’accensione del mandrino.



Correzione inizio intervento
Valore che corregge il parametro base di posizionamento dell’elemento.


Correzione fine intervento
Valore che corregge il parametro base di rimozione dalla posizione di lavorazione.


Correzione accensione mandrino
Valore che consente di impostare anticipo o ritardo per l’accensione del mandrino.


Correzione spegnimento mandrino
Valore che consente di impostare anticipo o ritardo per lo spegnimento del mandrino.

Gruppo calibratore pulitore

Base

I parametri di base che regolano le azioni del gruppo sono solamente quelli generali.
Sia la sezione relativa all’elemento calibratore, sia quella dell’elemento pulitore, non aggiungono nulla alle impostazioni di base già descritte.

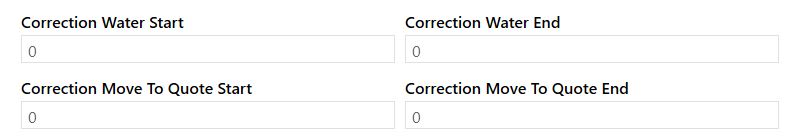

Correzioni

L’elemento calibratore è vincolato all’asse Z del gruppo. Se si desiderano apportare correzioni, è necessario agire sui parametri del gruppo.
Nella sezione dedicata al gruppo, è quindi possibile agire sugli anticipi e ritardi legati al posizionamento dell’asse.


Correzione inizio posizionamento
Valore che corregge il movimento dell’asse del gruppo per portarsi in posizione di lavorazione.


Correzione fine posizionamento
Valore che corregge il movimento dell’asse del gruppo per togliersi dalla posizione di lavorazione.

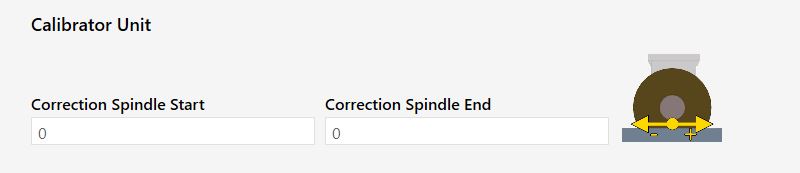

Di conseguenza, nella sezione dell’elemento calibratore non è possibile applicare correzioni al posizionamento dell’elemento.


Per l’elemento pulitore non vengono mostrati altri parametri rispetto a quelli comuni a tutti gli elementi.



Gruppo lucidatore costa

Base

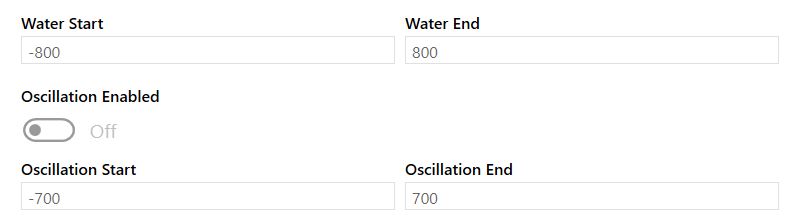

Tra i parametri di questo gruppo, viene indicato il tempismo di accensione e di spegnimento del mandrino che ne regola l’oscillazione.


Abilitazione oscillazione
Abilita o disabilita l’oscillazione del gruppo durante la lavorazione.


Accensione oscillazione
Distanza tra la testa del pezzo ed il centro del gruppo per comandare l’accensione dell’oscillazione.


Spegnimento oscillazione
Distanza tra la coda del pezzo ed il centro del gruppo per comandare lo spegnimento dell’oscillazione.

La sezioni degli elementi pulitori non aggiungono nulla alle impostazioni di base già descritte.

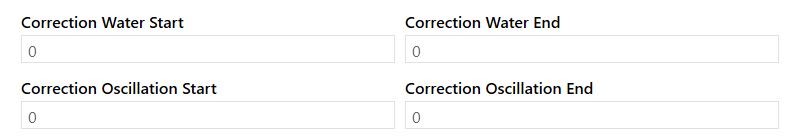

Correzioni

Nella sezione dedicata al gruppo, è possibile agire sugli anticipi e ritardi legati al funzionamento dell’oscillazione.


Correzione accensione oscillazione
Valore che corregge l’accensione del mandrino che regola l’oscillazione del gruppo.


Correzione spegnimento oscillazione
Valore che corregge lo spegnimento del mandrino che regola l’oscillazione del gruppo.

Nella sezione dedicata agli elementi pulitori, non vengono mostrati altri parametri rispetto a quelli comuni già descritti.

Gruppo smusso superiore

Base

I parametri di base che regolano le azioni del gruppo sono solamente quelli generali.

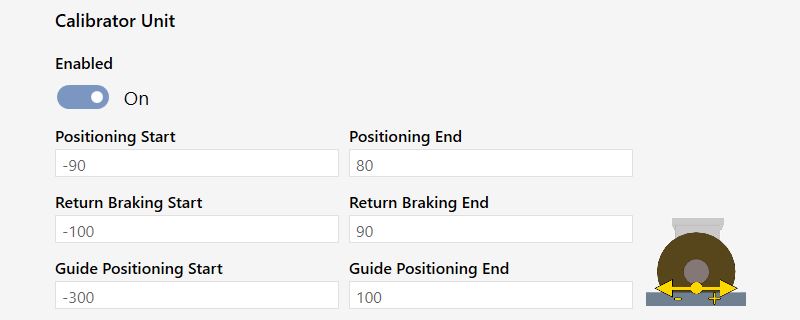

Nella sezione dedicata all’elemento calibratore, vengono mostrati i parametri che regolano gli anticipi e ritardi del freno e del pattino.


Inizio freno rientro
Distanza tra la coda del pezzo ed il centro dell’elemento per comandare l’attivazione del freno di rientro del pattino.


Fine freno rientro
Distanza tra la coda del pezzo ed il centro dell’elemento per comandare la disattivazione del freno di rientro del pattino.


Inizio posizionamento pattino
Distanza tra la testa del pezzo ed il centro dell’elemento per comandare lo spostamento del pattino in posizione di lavorazione.


Fine posizionamento pattino
Distanza tra la coda del pezzo ed il centro dell’elemento per comandarne la rimozione del pattino dalla posizione di lavorazione.

La sezione relativa all’elemento pulitore non aggiunge nulla alle impostazioni di base già descritte.

Correzioni

Nella sezione dedicata al gruppo è possibile agire sugli anticipi e ritardi legati al posizionamento dell’asse.


Sia la sezione relativa all’elemento calibratore, sia quella dell’elemento pulitore, non aggiungono nulla alle impostazioni di correzione già descritte.

Gruppo smusso inferiore

Base

I parametri di base che regolano le azioni del gruppo sono solamente quelli generali.
Nella sezione dedicata all’elemento calibratore, vengono mostrati i parametri che regolano gli anticipi e ritardi del freno e del pattino.


Nella sezione dedicata agli elementi pulitori, non vengono mostrati altri parametri rispetto a quelli comuni già descritti.

Correzioni

Nella sezione dedicata al gruppo, non vengono mostrati altri parametri rispetto a quelli comuni.
Sia la sezione relativa all’elemento calibratore, sia quella dell’elemento pulitore, non aggiungono nulla alle impostazioni di correzione già descritte.

Gruppo taglio lama

Base

I parametri di base che regolano le azioni del gruppo sono solamente quelli generali.
La sezione relativa all’elemento non aggiunge nulla alle impostazioni di base già descritte.

Correzioni

Nella sezione dedicata al gruppo, non vengono mostrati altri parametri rispetto a quelli comuni.
La sezione dedicata all’elemento non aggiunge nulla alle impostazioni di correzione già descritte.

Gruppo bocciardatore pulitore

Base

I parametri di base che regolano le azioni del gruppo sono solamente quelli generali.

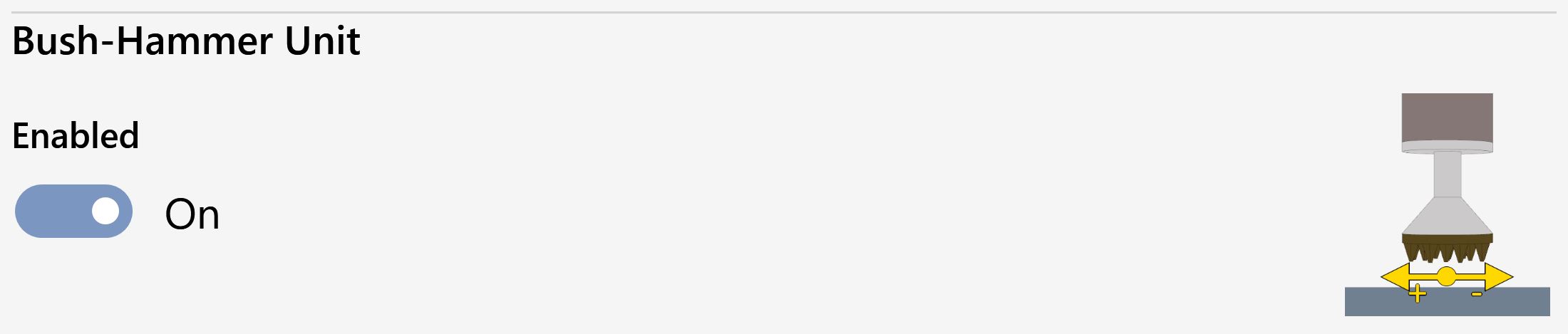

Nella sezione relativa all’elemento bocciardatore, è possibile esclusivamente gestirne l’attivazione.


Le sezioni relative agli elementi pulitori non aggiungono nulla alle impostazioni di base già descritte.

Correzioni

Nella sezione dedicata al gruppo, non vengono mostrati altri parametri rispetto a quelli comuni.
Sia la sezione relativa all’elemento bocciardatore, sia quelle degli elementi pulitori, non aggiungono nulla alle impostazioni di correzione già descritte.

;
