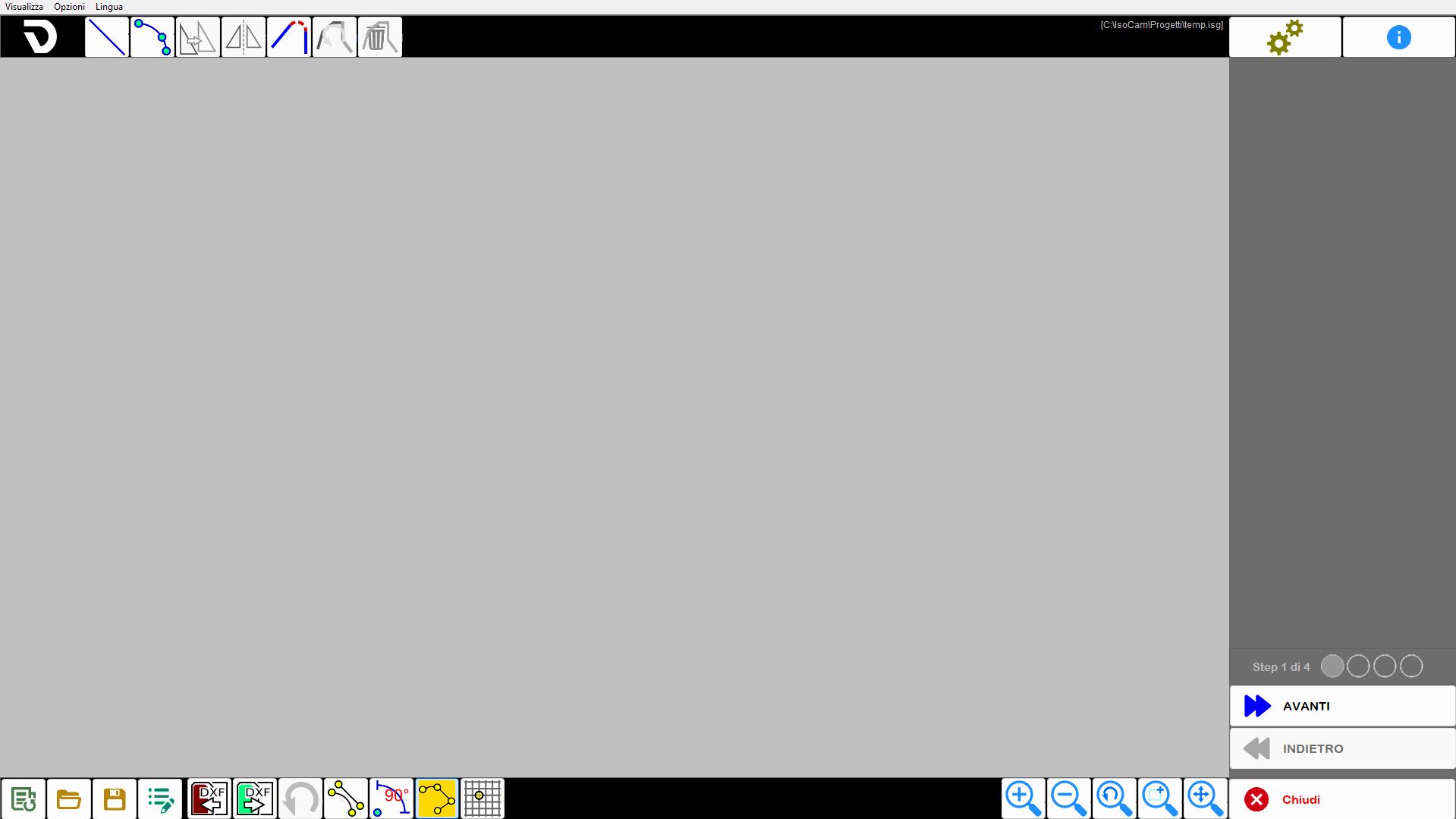

La prima fase della programmazione consiste nel disegno della sezione da lavorare. La finestra propone i comandi caratteristici di un software CAD: disegno linea, disegno arco, snap, sposta, ecc.

L’idea alla base del software è la creazione della sezione come veloce schizzo che verrà poi modificato, entità per entità, con gli appositi comandi. Rimane sempre attiva la possibilità di importare disegni .dxf generati da CAD esterni.


Procedura base

  1. Premere il pulsante Nuova lavorazione.

  2. Verificare che la funzione Tratti connessi sia attiva.

  3. Attivare il comando Linea.

  4. Fare una sequenza di click sull’area di lavoro per disegnare la sezione.

  5. Al termine premere sul comando Linea per disabilitarlo.

  6. Selezionare poi entità per entità e controllare/modificare i parametri.

Barra superiore

Questa barra è collocata nella parte superiore dell’interfaccia e permette di selezionare una tra le seguenti modalità:


Comando disegno Linea
Abilita/Disabilita il comando di disegno linea.
Quando abilitato, crea una nuova linea che prende origine dal punto finale dell’ultima entità inserita, se disponibile; in caso contrario, la linea viene generata nel punto selezionato.


Comando disegno arco
Abilita/Disabilita il comando di disegno arco.
Quando abilitato, crea un nuovo arco che prende origine dal punto finale dell’ultima entità inserita, se disponibile; in caso contrario, l’arco viene generato a partire dal punto selezionato.


Muove i tratti selezionati
Dopo aver selezionato una entità è possibile, mediante la pressione di questo pulsante, di muoverla all’interno dell’area di lavoro.


Figura Speculare
Dopo aver selezionato un'entità, è possibile capovolgerla orizzontalmente e/o verticalmente all'interno dell'area di lavoro tramite questo pulsante.


Raccorda
Dopo aver attivato la funzione seguire i parametri sulla destra.


Inversione della selezione attiva
Inverte la selezione attiva nel momento in cui viene premuto il pulsante.


Elimina tratti selezionati
Cancella le entità selezionate.

Barra laterale destra

La barra laterale a destra mostra contenuti in base alla modalità selezionata nella barra superiore.
I capitoli successivi ne illustrano le proprietà.

Barra inferiore


Importa file DXF
Importa file DXF Non ci sono vincoli sul formato del file ma si consiglia di importare file di piccole dimensioni in formato R12.


Esporta file DXF
Esporta il disegno in formato DXF.


Annulla modifica
Annulla l’ultimo comando eseguito.

NOTA

Il pulsante “Esc” della tastiera esegue la stessa funzione.


Snap inizio/fine
Facilita la selezione del punto iniziale o finale di un arco o di una linea.
Avvicinando il cursore a un vertice, viene evidenziato il punto più vicino mediante un riquadro giallo contenente una X e le coordinate del vertice.


Comando Orto
Abilita/Disabilita il comando “Orto” per mantenere i tratti ortogonali.


Comando Tratti connessi
Abilita/Disabilita il comando “Tratti connessi”. Il punto iniziale del tratto seguente sarà il punto finale del tratto precedente.


Griglia di disegno
Abilita/Disabilita la griglia nella finestra di disegno. I parametri della griglia sono accessibili con il pulsante delle impostazioni.


Undo Zoom
Ripristina lo zoom precedente.


Seleziona selezione per Zoom
Seleziona un’area di focus per lo zoom.


Ripristina Zoom
Riporta lo zoom allo stato originario.

;
