DOC2.3.5 PARAMETRI DI LAVORAZIONE (AVANZATO)

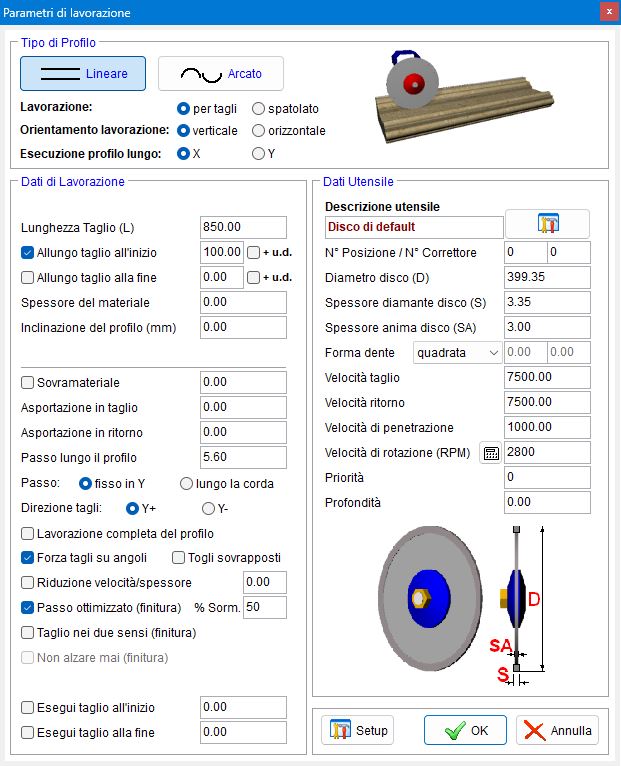

Tramite il pulsante Parametri di lavorazione (avanzato) è possibile verificare e modificare diversi parametri.

Tipi di profilo

La prima operazione consiste nella selezione del tipo di profilo da utilizzare:

	Lineare Verrà eseguito un taglio lineare.
	Arcato Verrà eseguito un taglio arcato.

E successivamente i seguenti parametri:

Lavorazione	Può essere per tagli o spatolato.
Orientamento lavorazione	La lavorazione può essere eseguita in verticale oppure in orizzontale.
Esecuzione profilo lungo	Lungo X oppure Y.

Per il profilo Lineare è possibile impostare i seguenti parametri:

Spessore del materiale	Definisce la misura dello spessore del materiale (in mm)
Inclinazione del profilo (mm)	Permette di definire l’inclinazione del profilo indicando la differenza di altezza tra il punto finale ed il punto iniziale.

Per il profilo Arcato sono messi a disposizione i parametri impostabili nei passi precedenti.

Entrambi i profili hanno inoltre i seguenti dati di lavorazione in comune:

Passo	Fisso in Y: mantiene la distanza fissa fra i tagli indipendentemente dalla sezione sottostante Lungo la corda: il passo viene riferito alla distanza fra i punti di contatto sulla sezione, lo spostamento cambia quindi in base alla pendenza della sezione
Direzione tagli	Scelta tra “Y_“ oppure “Y-“.
Lavorazione completa del profilo	Permette di scegliere se eseguire o meno la lavorazione completa del profilo.
Forza tagli su angoli	Aggiunge tagli nei punti di variazione di pendenza.
Togli sovrapposti	Se questo flag è abilitato e il valore “Passo“ è maggiore del valore “Spessore“, verranno eliminati i tagli sovrapposti.
Passo ottimizzato (tintura) % Sorm.	Se il valore “Passo“ è minore del valore “Spessore“, il passo sarà ottimizzato sulle linee orizzontali.
Esegui taglio all’inizio	Permette di scegliere se eseguire o meno un taglio all’inizio del profilo. Tramite la casella a fianco è possibile impostare la profondità di questo taglio.
Esegui taglio alla fine	Permette di scegliere se eseguire o meno un taglio alla fine del profilo. Tramite la casella a fianco è possibile impostare la profondità di questo taglio.

La schermata riporta dati già impostati negli step precedenti e parametri specifici dell’utensile.

Descrizione utensile	Una rapida descrizione dell’utensile.
	Magazzino utensili L’apertura di questo pannello consente la gestione degli utensili: è possibile creare nuovi utensili, modificare quelli esistenti, cambiarne l’ordine nella lista oppure rimuoverli.
N_ Posizione	Indica il numero della posizione all’interno del magazzino dell’utensile selezionato.
N_ Correttore	Indica il numero che identifica il nome dell’utensile selezionato.
Spessore anima disco (SA)	Spessore del corpo portante centrale del disco.
Forma dente	L’operatore potrà scegliere una tra tre forma del dente: Quadrata Sferica Smussata (in questo caso è possibile definire i valori di smussatura)
	Scelta materiale Questo pulsante posizionato appena a sinistra del valore della velocità di penetrazione permette di selezionare il materiale tra: Graniti ad alto tenore di quarto Graniti a basso tenore di quarzo Marmo Travertino Arenarie
Priorità	È possibile stabilire un valore di priorità (rigorosamente positivo).
Profondità	Indica la profondità del taglio utensile.
