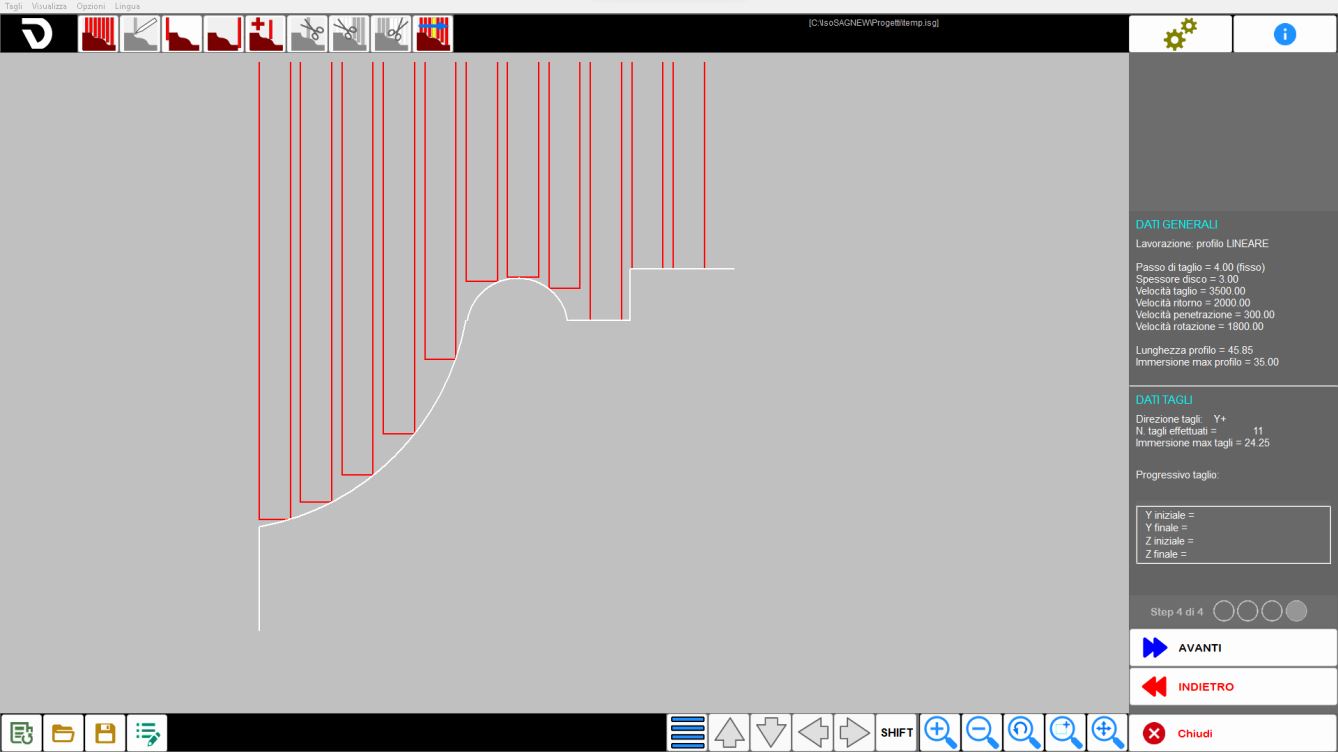

In base alle selezioni precedenti viene visualizzata un’anteprima dei tagli calcolati. La pagina è divisa in diverse aree con i comandi per gestire le modifiche. Una volta verificati i tagli o effettuate le modifiche desiderate, premere sul pulsante AVANTI per aprire la pagina per generare il programma di taglio.
Barra superiore
NOTA
Alcuni pulsanti rimangono disattivati fino alla selezione di un taglio.
Generazione tagli Rigenera i tagli con le impostazioni di default.
NOTA
Questa operazione viene eseguita automaticamente al raggiungimento del passaggio 4 di 4.
Modifica la posizione del taglio Permette di modificare la posizione del taglio selezionato
Aggiunge un taglio di testa per separazione dei pezzi Inserisce un taglio nel punto iniziale della lavorazione.
Aggiunge un taglio di coda per separazione dei pezzi Inserisce un taglio nel punto finale della lavorazione.
Aggiunge un taglio nella posizione del mouse (Ins) Aggiunge un nuovo taglio nella posizione indicata dal mouse.
Elimina il taglio selezionato Rimuove il taglio selezionato dall’anteprima e ricalcola il numero progressivo di taglio a tutti i tagli rimanenti.
Elimina i tagli precedenti al taglio selezionato Prendendo come riferimento il taglio selezionato, verranno rimossi i tagli con progressivo minore.
Elimina i tagli successivi al taglio selezionato Prendendo come riferimento il taglio selezionato, verranno rimossi i tagli con progressivo maggiore.
Simulazione tagli Verranno selezionati uno alla volta tutti i tagli in base al numero progressivo taglio.
NOTA
Per accelerare la rassegna dei tagli, premere il tasto
freccia sinistra
, mentre per rallentarla è sufficiente premere il tasto
freccia destra
.
Barra laterale destra
Nel quarto step questa barra contiene le seguenti informazioni:
Progressivo taglio Per ciascun taglio selezionato, vengono visualizzati il numero progressivo del taglio, le coordinate spaziali degli spigoli e lo stato di contatto degli spigoli con le entità, indicando se uno o entrambi risultano a contatto.
Dati Generali Viene riportata una serie di dati relativi alla lavorazione, impostati nei passi precedenti.
Dati Tagli Al raggiungimento del passaggio 4, vengono riportati automaticamente alcuni dati calcolati, tra cui: la direzione e il numero dei tagli, nonché l'immersione del taglio con il valore massimo.
Barra inferiore
Opzioni del taglio Alternativa al tasto destro del mouse per la visualizzazione delle opzioni sul taglio.
Sposta / allunga tagli Alternativa alle frecce da tastiera per spostare/allungare i tagli.
Zoom Gestione Zoom _ e Zoom -.
Zoom finestra / AUTO zoom Zoom finestra e AUTO zoom.
