A seconda delle caratteristiche del progetto che si vuole eseguire (tipo di profilo, inclinazione del disco), ci sono diverse modalità di azzeramento.

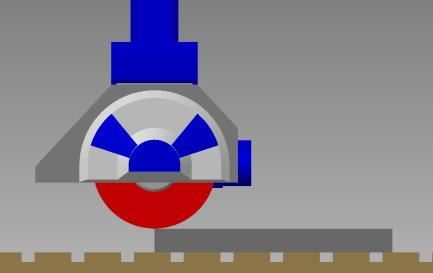

Profilo lungo X e lavorazione con disco verticale
Asse A: 0_; Asse C: 0_
Asse | Azzeramento dell’origine | Riferimento visivo |
X | Centro mandrino in corrispondenza dell’inizio del profilo. |  |

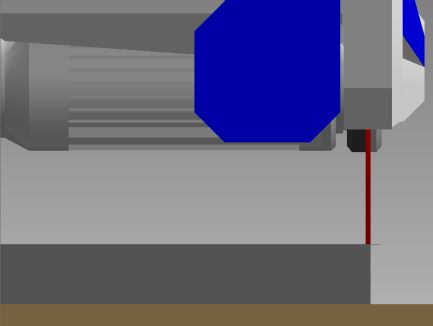

Y | Filo esterno del disco in corrispondenza della fine della sezione (solitamente coincide col lato orizzontale inferiore del grezzo). |  |

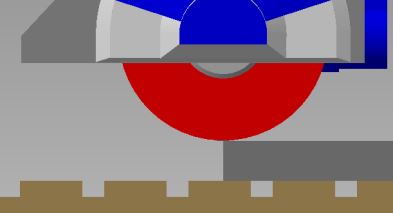

Z | Disco a sfioro della superficie del materiale. |  |

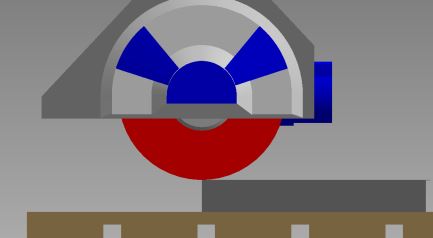

Profilo lungo Y e lavorazione con disco verticale
Asse A: 0_; Asse C: 90_
Asse | Azzeramento dell’origine | Riferimento visivo |

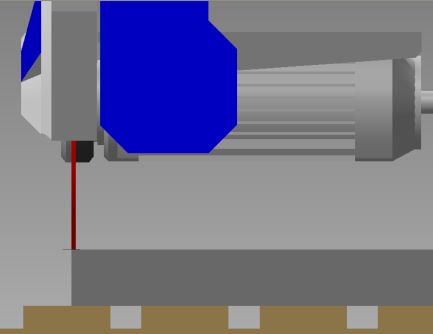

X | Filo esterno del disco in corrispondenza della fine della sezione (coincide col lato sinistro del grezzo se si vuole fare una lavorazione sulla parte sinistra del pezzo). |  |
Y | Centro mandrino in corrispondenza dell’inizio del profilo. |  |

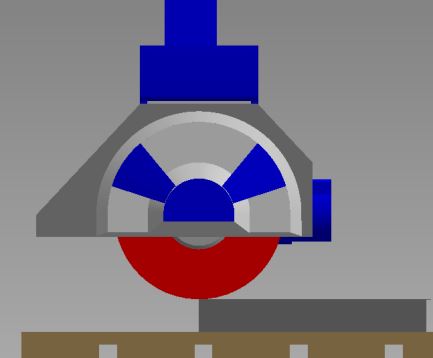

Z | Disco a sfioro della superficie del materiale. |  |

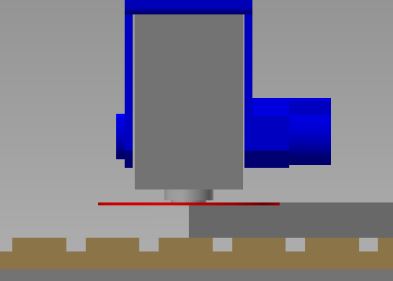

Profilo con segmento lungo X e lavorazione con disco orizzontale
Asse A: 90_; Asse C: 0_
Asse | Azzeramento dell’origine | Riferimento visivo |
X | Centro mandrino in corrispondenza dell’inizio del profilo. |  |

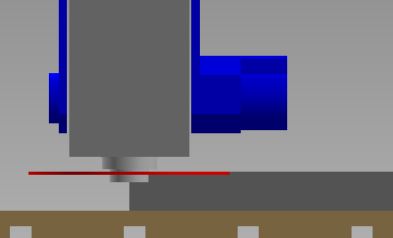

Y | Disco a sfioro del lato orizzontale inferiore del grezzo (fine della sezione). |  |

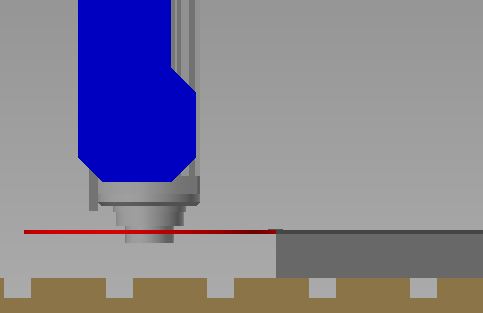

Z | Filo interno del disco all’altezza della superficie del materiale. |  |
Profilo lungo Y e lavorazione con disco orizzontale
Asse A: 90_; Asse C: 90_
Asse | Azzeramento dell’origine | Riferimento visivo |

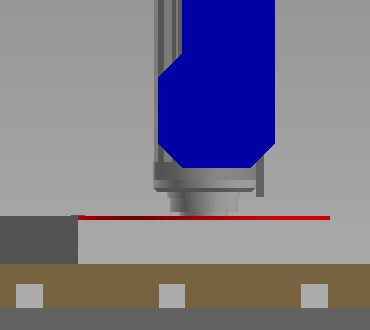

X | Disco a sfioro del lato sinistro del grezzo (coincide col lato sinistro del grezzo). |  |
Y | Centro mandrino in corrispondenza dell’inizio del profilo (coincide col lato orizzontale superiore del grezzo). |  |

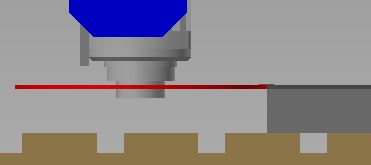

Z | Filo interno del disco all’altezza della superficie del materiale. |  |
