DOC3.1.3.2 COLORARE I LAYER

Tramite questa funzione è possibile andare a colorare uno o più tagli di pezzi creati da DXF.


Pulsanti

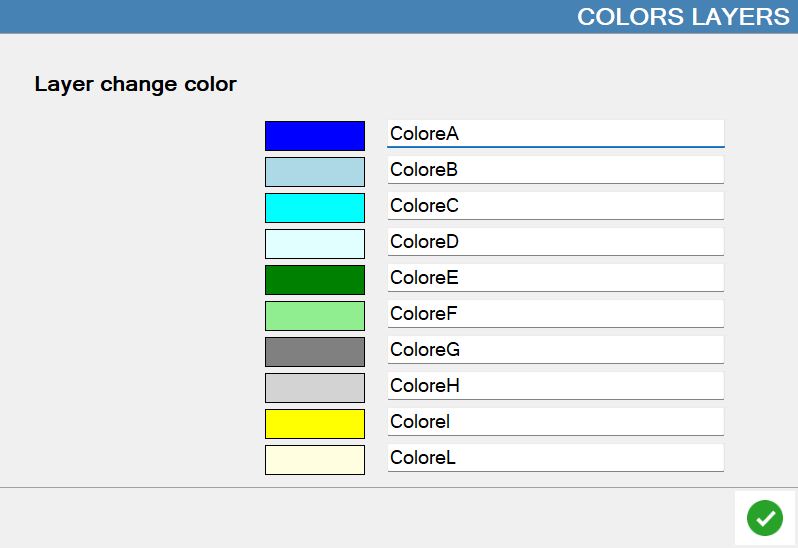

Cambia colore layer
Premere sul pulsante su ogni riga per cambiare il colore associato al layer corrispondente.

Procedura

Per associare un colore ai tagli di un pezzo bisogna:

  • Creare un Layer sul software CAD;

  • Assegnargli un colore nell’apposito pannello in Parametrix;

  • Disegnare una linea (o curva) sopra a quella che rappresenta il taglio che si desidera colorare all’interno del Layer.

Una volta che il pezzo è importato il taglio sopra cui è stata disegnata la linea sul Color Layer sarà del colore impostato in Parametrix (non di quello impostato nel DXF).

NOTA

La linea disegnata sopra al taglio che si vuole colorare deve essere completamente sovrapposta alla linea che rappresenta il taglio.

Esempio

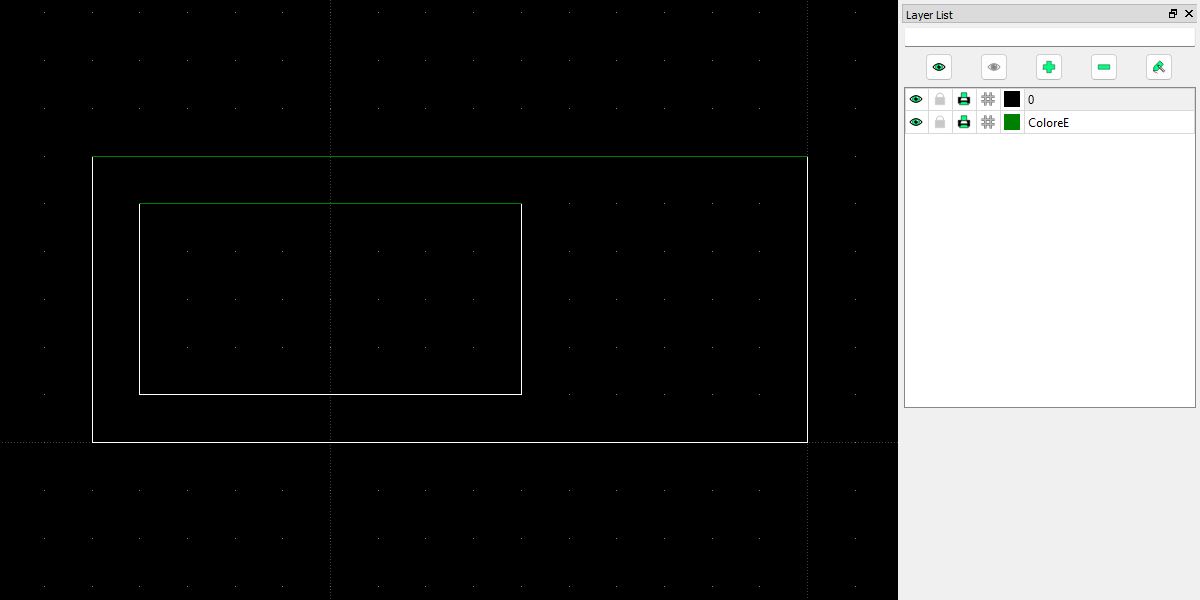

In questo esempio si desidera colorare due tagli del pezzo. È stato creato il Layer “ColoreE“, e sono state aggiunte delle linee sopra a quelle da colorare.

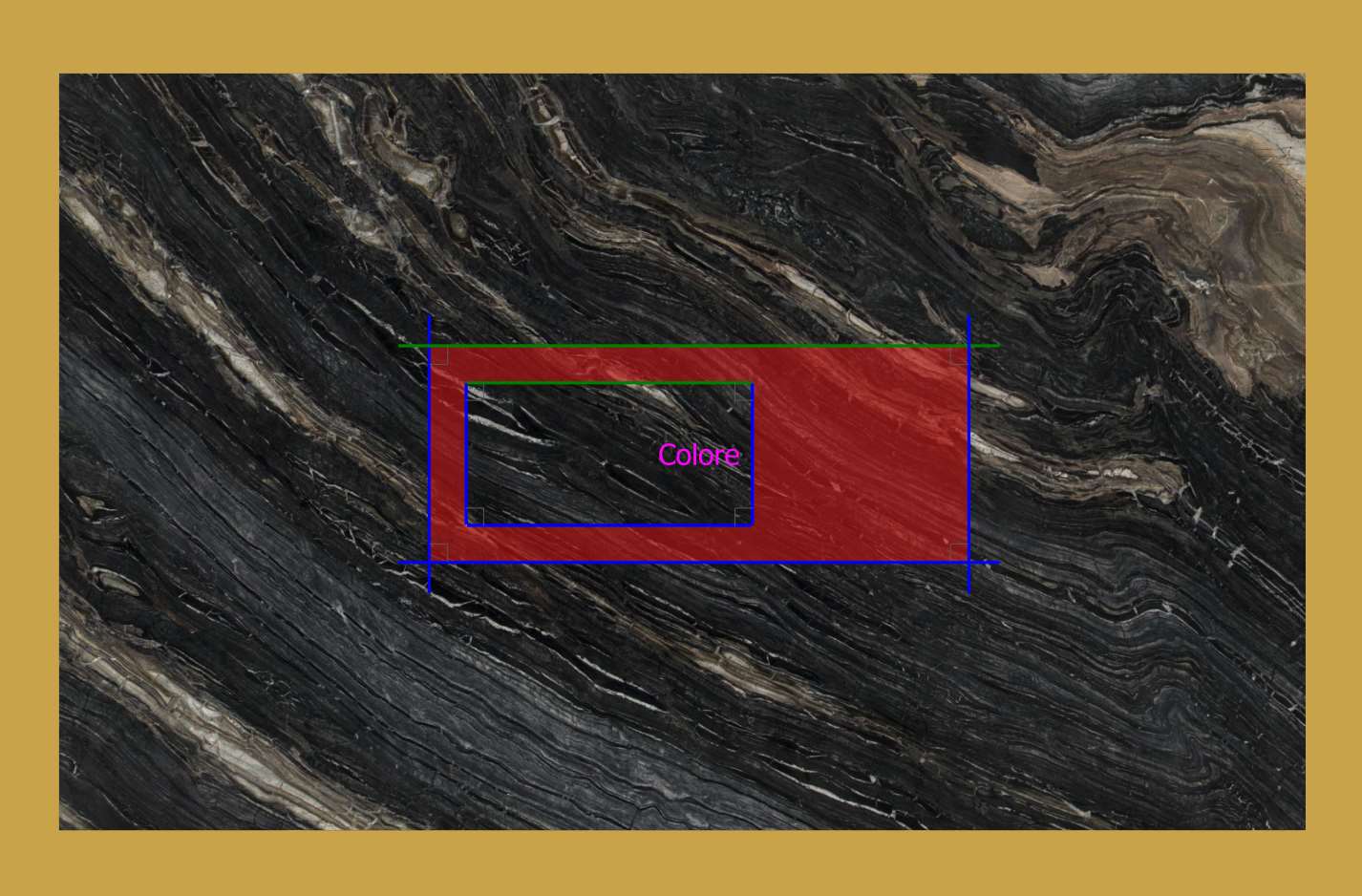

Come è possibile vedere sull’area di lavoro di Parametrix, i tagli diventano del colore che è stato associato al Layer del file DXF importato.

;
