DOC3.1.3.3 DYNAMIC TAGS

Con questa funzione è possibile assegnare dei parametri di configurazione ai Layer dei file DXF.

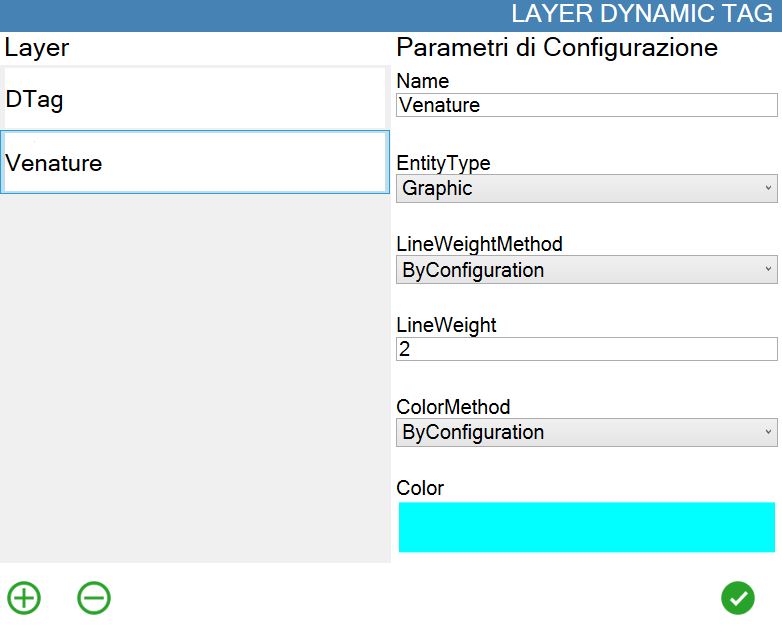

Parametri

I parametri sono:

Name	Serve per definire e riconoscere il nome del Layer.
Entity Type	Definisce la tipologia delle entità che verranno visualizzate.
LineWeightMethod	Permette di scegliere la modalità con cui viene ricavato lo spessore delle linee.
LineWeight	Permette di definire lo spessore delle linee appartenenti al Layer. Questo spessore viene applicato se LineWeightMethod è impostato in modalità “ByConfiguration“. Parametrix utilizza di default uno spessore di 2mm per le linee.
ColorMethod	Permette di scegliere la modalità con cui viene ricavato il colore del Layer.
Color	Permette di definire il colore delle entità appartenenti al Layer. Questo colore viene applicato se ColorMethod è impostato in modalità “ByConfiguration“.

Con i seguenti pulsanti è possibile aggiungere o eliminare una configurazione:

	Crea configurazione Permette di creare una configurazione di parametri per l’importazione di un Layer.
	Elimina configurazione Permette di eliminare una configurazione di parametri per l’importazione di un Layer.

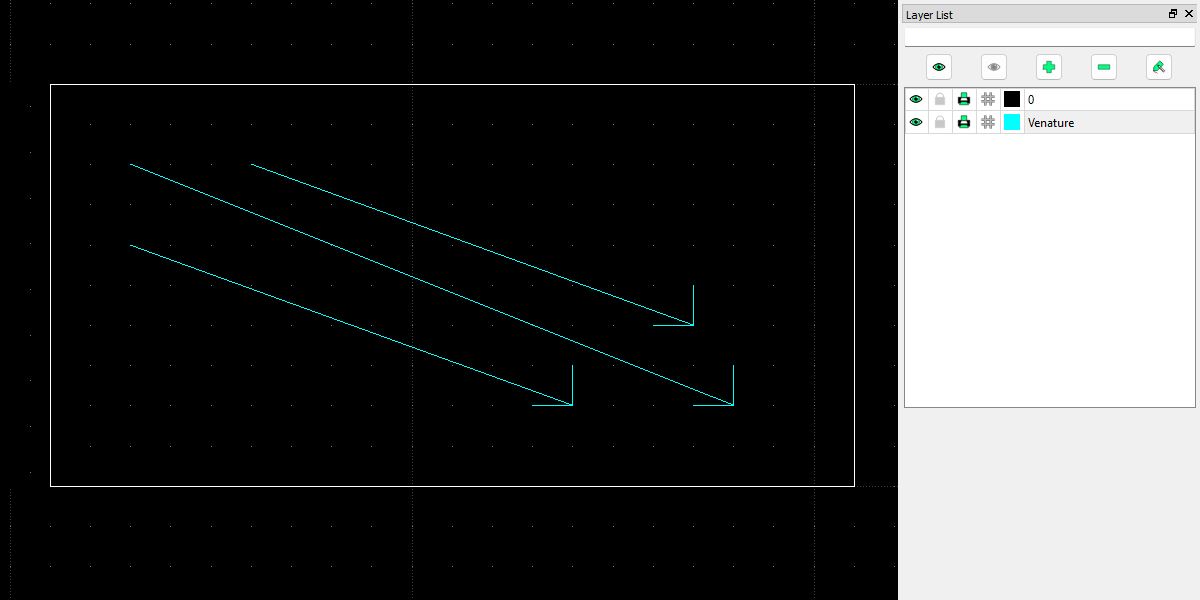

In questo esempio si desidera modificare le caratteristiche degli elementi disegnati sul Layer “Venature“.

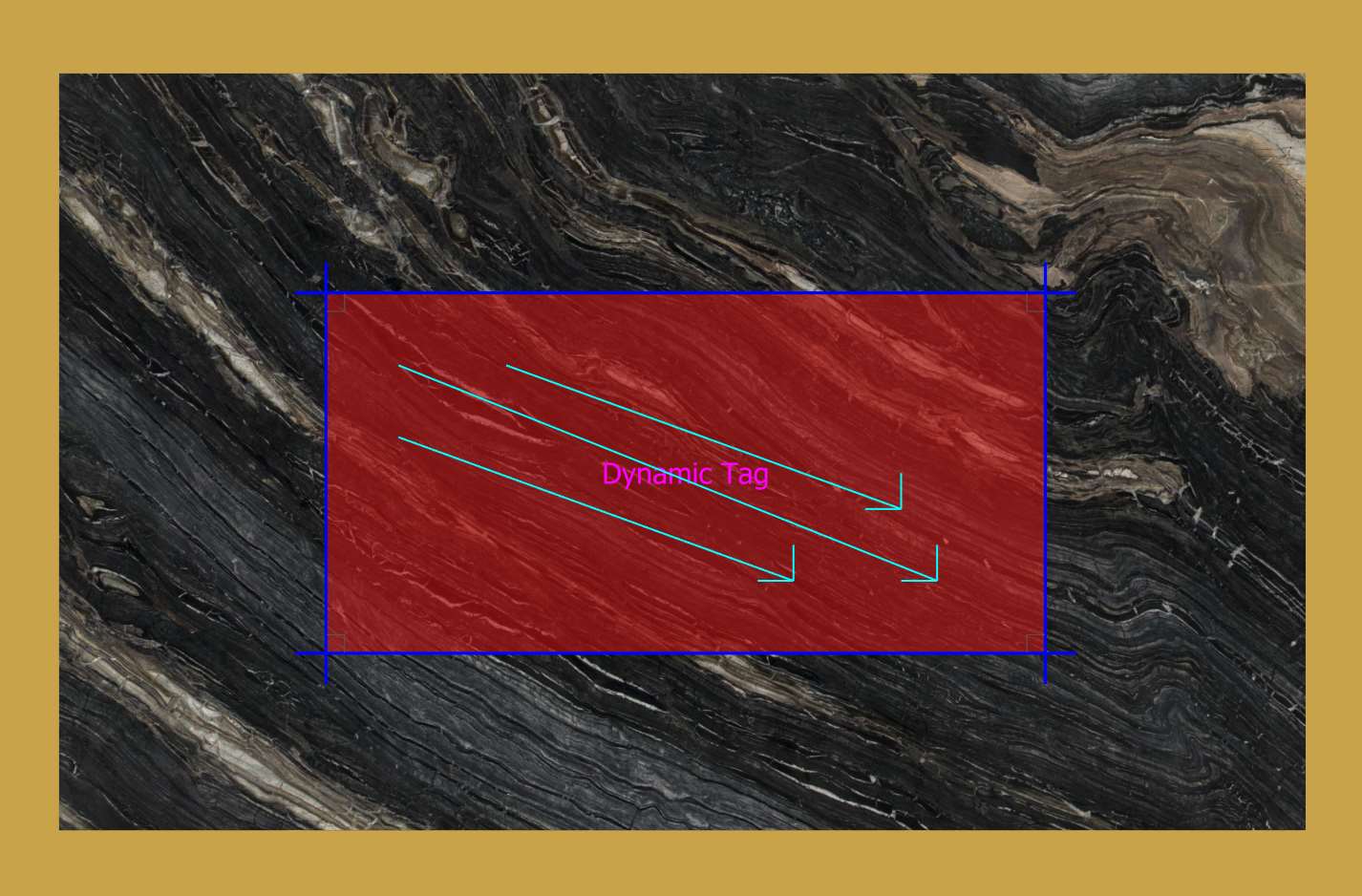

Le entità vengono importate rispettando i parametri impostati nell’apposita finestra.
