Machine technical documentation Operational document

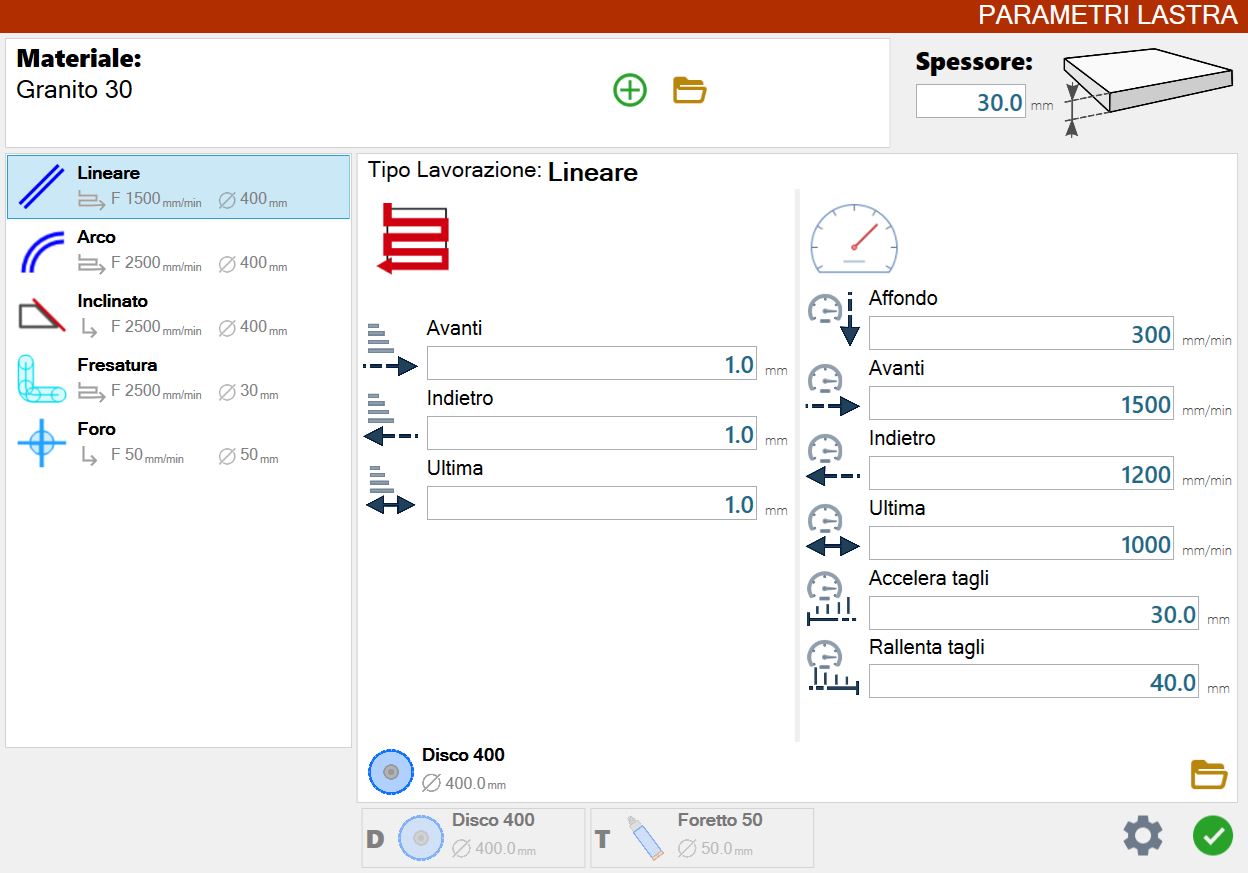

All’apertura del pannello “Parametri Lastra“ verrà visualizzata la schermata di parametri di lavorazione che consente all’operatore la gestione dei dati relativi alla lavorazione.
I dati di lavorazione possono essere impostati e modificati con il pannello dei parametri.


Gestione materiale selezionato

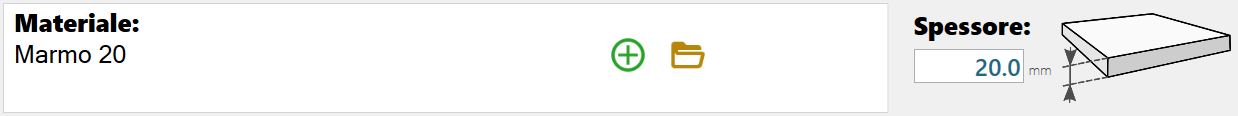

Nella parte superiore del pannello “parametri di lavorazione della lastra” sono presenti alcuni elementi che permettono di gestire i materiali:


Vengono di seguito illustrati gli elementi che compongono questa sezione dei parametri di lavorazione della lastra


Materiale Selezionato
Viene riportato il nome del materiale attualmente selezionato.


Pulsante crea nuovo materiale
La pressione di questo pulsante apre una finestra che permette di creare un nuovo materiale.
Viene di seguito illustrata la relativa finestra.


Pulsante accedi al pannello Gestione Materiali
La pressione di questo pulsante apre una finestra che permette di gestire i materiali disponibili.
Viene di seguito illustrata la relativa finestra.

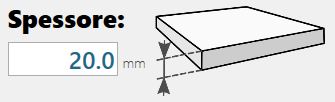

Spessore del materiale selezionato
Il valore di questo campo riporta lo spessore del materiale selezionato.
Questo valore è essenziale per tutti i calcoli svolti dal programma.

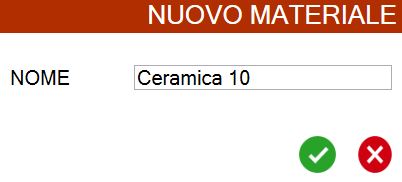

Aggiungi un nuovo materiale

Questa piccola finestra grafica permette di comporre il nome di un nuovo materiale:


Se avviene la conferma di creazione del nuovo materiale, questo verrà automaticamente selezionato.
I parametri e lo spessore del materiale verranno aggiornati di conseguenza.

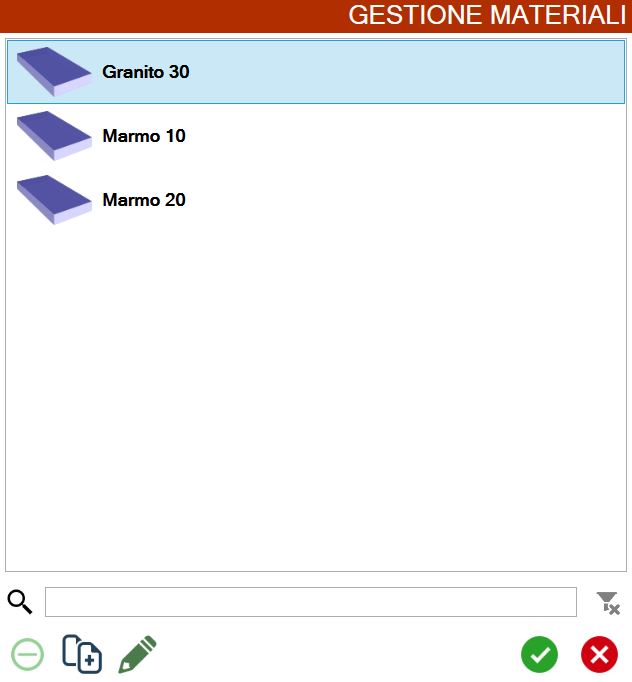

Apri il pannello gestione materiali

Da questo pannello è possibile gestire i materiali:


Barra di ricerca
Tramite la barra di testo situata appena a destra di questa icona è possibile applicare filtri di ricerca basati sul nome dei materiali disponibili.


Rimuovi filtro
Questo pulsante verrà attivato solo in seguito all’applicazione di un filtro, e la sua pressione eliminerà il filtro applicato.


Rimuovi materiale
Questo bottone permette l’eliminazione di un materiale presente in lista.
Affinché un materiale possa essere eliminato è necessario che quel materiale non sia quello attualmente selezionato (ciò è visibile ed evidenziato nella prima immagine di questa sezione).
Un ulteriore pop-up di conferma permette l’eliminazione del materiale.


Duplica materiale
Questo bottone permette la duplicazione del materiale selezionato dalla lista e dei suoi relativi parametri.


Modifica materiale
Questo bottone permette la modifica dei parametri del materiale selezionato dalla lista.

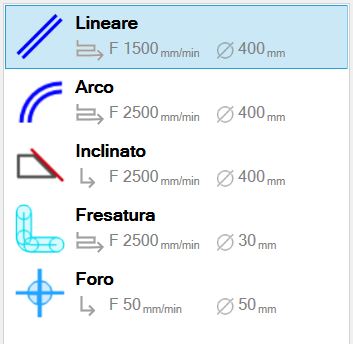

Selezione tipo lavorazione

La selezione del tipo di lavorazione regola il contenuto della finestra di gestione dei parametri.


Per ogni tipologia di lavorazione è visibile nella relativa anteprima la modalità di incremento scelta, la velocità di taglio in avanti (di affondo / ingresso nel caso di tipo lavorazione Foro) e il diametro dell’utensile.

Tipologia passate


Passata Piena
La Passata Piena prevede l’esecuzione di tutta la lavorazione in un’unica passata. Di conseguenza l’utensile entra da subito in tutto il materiale ed esegue la lavorazione.


Passata a Step / a spirale
Queste passate prevedono di non entrare fino in fondo del materiale da subito, ma gradualmente.
Questo comporta l’esecuzione della lavorazione più volte ad altezze differenti, fino ad arrivare alla quota banco (fine del materiale) o all’altezza decisa.

Tipologia di lavorazioni

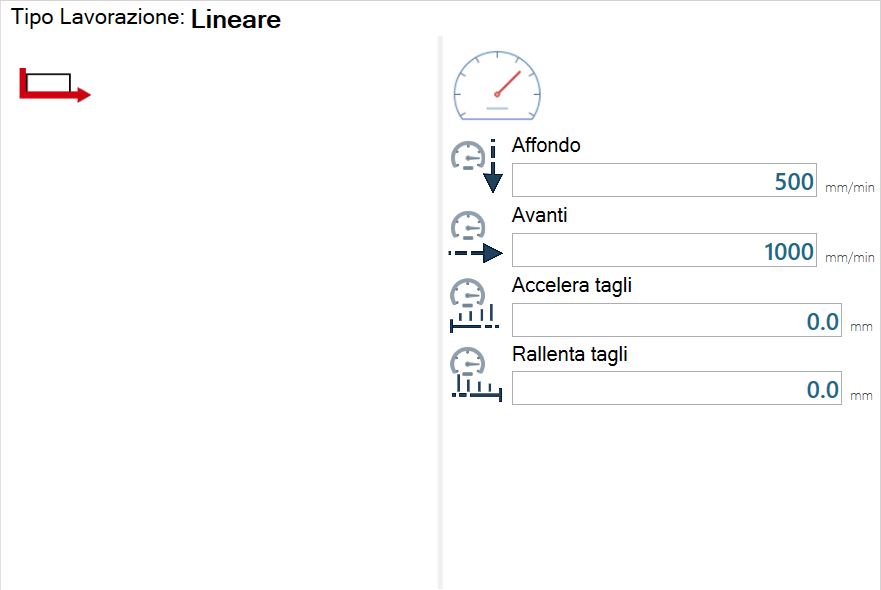

Lineare


Passata piena


Passata a step


Descrizione parametri incrementi


Avanti
Indica la profondità di taglio sul materiale quando la macchina taglia verso il senso di rotazione del disco.


Indietro
Indica la profondità di taglio sul materiale nella fase di taglio nella direzione opposta rispetto alla direzione dell’utensile.


Ultima
Indica la profondità di taglio che deve avere l’ultima passata dell’utensile sul materiale. Tale taglio è sempre in direzione opposta rispetto al movimento del disco.

Descrizione parametri velocità


Affondo
Determina la velocità durante la fase di penetrazione dell’utensile sul materiale.
Tale misura è espressa in millimetri al minuto.


Avanti
Indica velocità desiderata per la fase di taglio in andata.
Tale misura è espressa in millimetri al minuto.


Indietro
Indica velocità desiderata per la fase di taglio nel ritorno.
Tale misura è espressa in millimetri al minuto.


Ultima
Indica la velocità che la macchina deve tenere sul taglio nell’ultima passata.
Tale misura è espressa in millimetri al minuto.


Accelera tagli
Se questo parametro viene impostato con un valore superiore a zero, verrà aumentata progressivamente la velocità di rotazione del disco, partendo dall’inizio del taglio fino alla distanza desiderata.
Successivamente il resto del taglio avverrà a pieno regime.


Rallenta tagli
Se questo parametro viene impostato con un valore superiore a zero, verrà diminuita progressivamente la velocità di rotazione del disco a partire dalla distanza impostata che separa dalla fine del taglio, fino al termine del taglio.

NOTA

Per quanto riguarda gli incrementi e le velocità i parametri “Indietro” e “Ultima”, possono essere presenti oppure no o essere presente solo uno dei due.
Normalmente queste scelte vengono fatte al momento dell’installazione del programma e vengono decise in base alla lavorazione del cliente.
È possibile cambiare queste opzioni, in quanto si preferisce lavorare diversamente contattando l’Assistenza Donatoni.

Arco


Passata a step

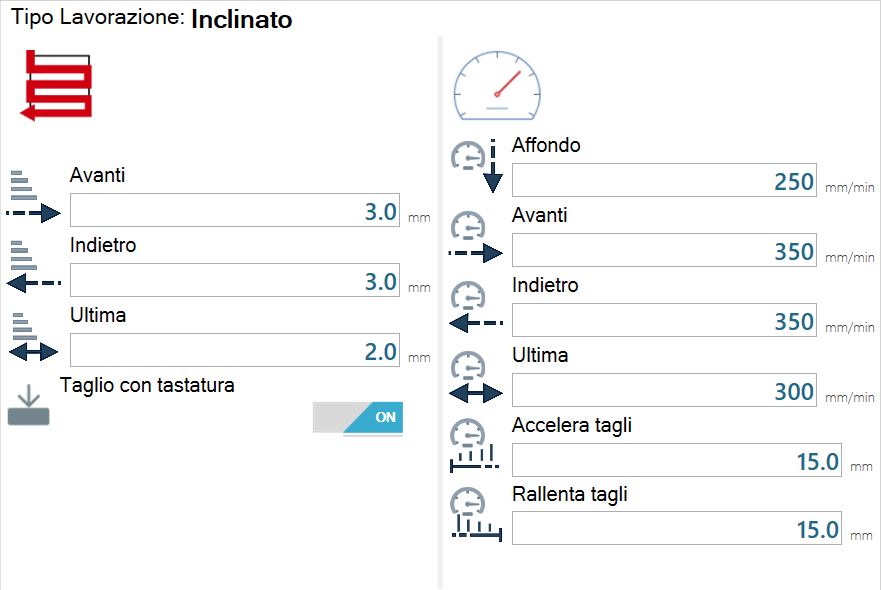

Inclinato


Passata piena


Passata a step


Descrizione parametri incrementi


Taglio con tastatura (attivato / disattivato)
Se abilitato effettua prima dell’esecuzione del taglio inclinato due misurazioni con tasta lastra agli estremi del taglio desiderato e calcola la media ottenuta.
Tale valore verrà impiegato durante la lavorazione del taglio inclinato.

Fresatura


Passata Piena


Passata a step e passata a spirale

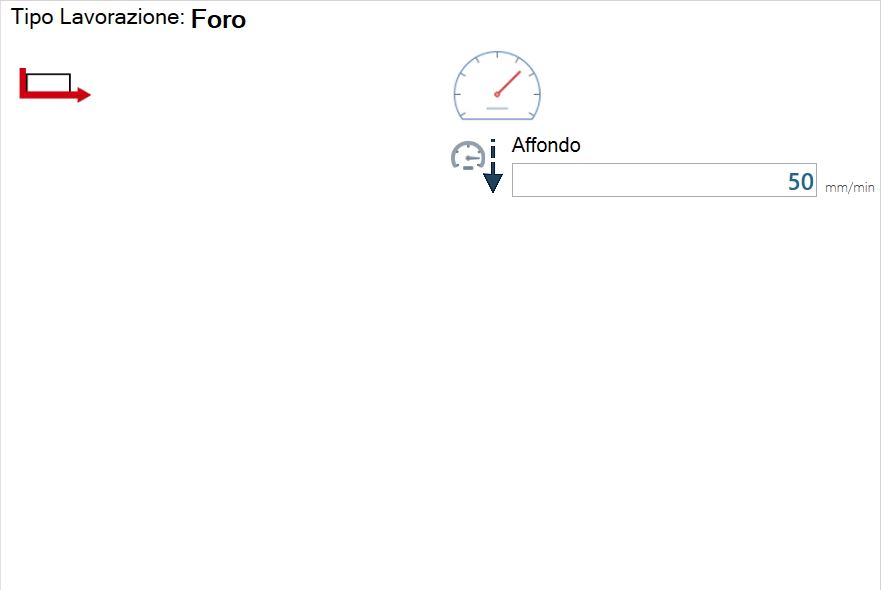

Foro


Passata piena


Passata a step


Esecuzione lavorazione con passata a step:

  • La macchina approccerà il materiale al massimo della velocità, fino al raggiungimento della distanza dal materiale specificata nel parametro AVVICINAMENTO.

  • Il numero di passi verrà calcolato come:

    • Spessore del materiale diviso spessore degli step

      • eventualmente arrotondato per eccesso

  • La macchina comincerà a muoversi a velocità di lavorazione.

    • Se il valore del parametro STEP INGRESSO è settato (diverso e maggiore di zero), la macchina lavorerà alla velocità settata nel secondo campo INGRESSO fino al raggiungimento della distanza settata nel campo STEP INGRESSO

  • La macchina eseguirà gli step calcolati al secondo punto alla velocità Step

  • Dopo ogni step (incluso il primo) la macchina tornerà a quota materiale a velocità massima, dopodiché ritornerà a massima velocità a breve distanza rispetto all’inizio dello step successivo.

  • Se il parametro STEP USCITA è impostato (diverso e maggiore di zero), la macchina lavorerà a velocità definita nel secondo campo STEP fino al raggiungimento della distanza definita nel primo campo USCITA

    • Il resto dello step verrà eseguito a velocità USCITA

Descrizione parametri Foro con passata a step


Quota di avvicinamento
La macchina si avvicinerà al materiale al massimo della velocità fino a raggiungere la distanza dal materiale, impostata in questo parametro. Da questo momento il foretto inizierà a muoversi a velocità di lavorazione.


Step
Questi parametri definiscono lo spessore degli step di lavoro e la velocità di lavoro. Inoltre, il numero di step di lavoro viene calcolato in base allo spessore degli step di lavoro e allo spessore del materiale.
Ad esempio se per lo spessore di 20 mm di un materiale l’utente imposta il parametro su 3 mm, il foro verrà eseguito in 7 step.


Ingresso
Se questo valore viene impostato diverso da 0 verrà definito un intervallo a partire dal primo step ed eventualmente per gli step successivi, in cui la macchina lavorerà a una velocità diversa da quella definita in “STEP“


Uscita
Se questo valore viene impostato diverso da 0 verrà definito un intervallo a partire dall’ultimo step ed eventualmente per gli step precedenti, in cui la macchina lavorerà a una velocità diversa da quella definita in “STEP“


Pausa dopo
Se questo parametro viene attivato, la macchina effettuerà una pausa dopo ogni esecuzione di un foro per permettere all’operatore di controllare eventuali residui di materiale rimasti bloccati all’interno dell’utensile.
L’operatore dovrà premere nuovamente il bottone START per permettere il proseguimento del programma.

Cambio parametri taglio

È possibile modificare i parametri precedentemente illustrati per il disco, la fresa e il foretto, se l’utente è abilitato ad usarli.


Per decidere di quale utensile modificare i parametri è necessario selezionarne uno tramite la pressione del pulsante visibile nella parte destra del pannello “Seleziona utensile“.


Cambia parametri di taglio
Permette di accedere alla schermata di cambio dei parametri di taglio dell’utensile selezionato.

Premendo questo pulsante verrà visualizzata una finestra che conterrà una configurazione di parametri salvata per ogni materiale presente. I risultati dipendono inoltre dal tipo lavorazione selezionato.

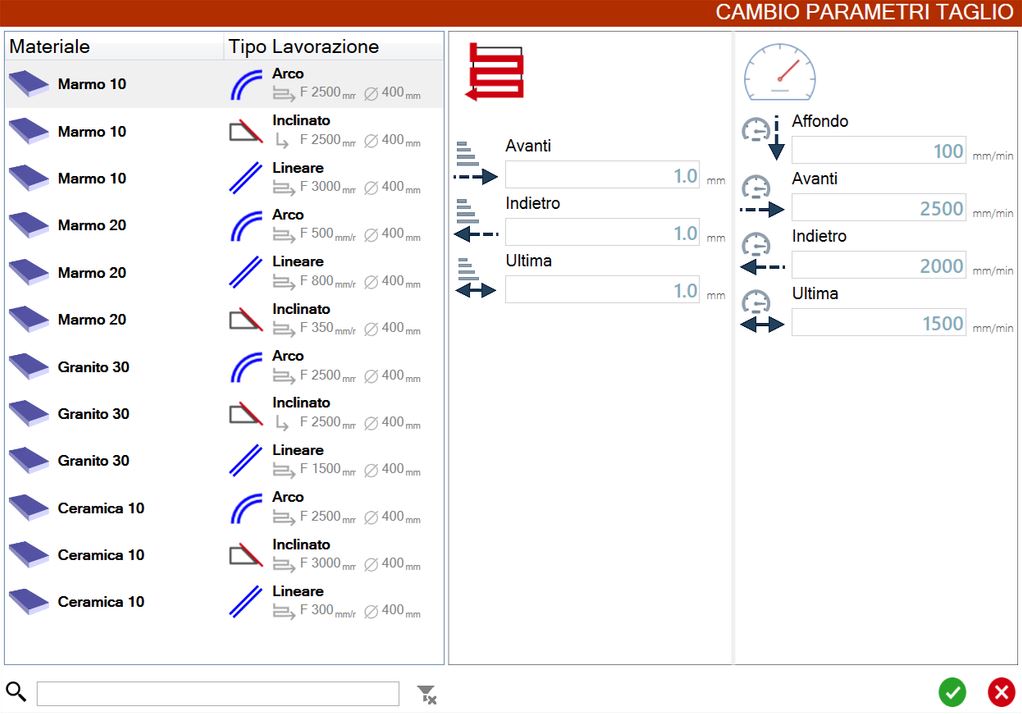

Verrà aperta una finestra “Cambio Parametri Taglio“ simile alla seguente immagine di esempio:


Nella parte inferiore sinistra del pannello “Cambio Parametri Taglio“ è presente una barra del testo inizialmente vuota che permette di applicare un filtro di ricerca.
Il pulsante a destra della barra si attiva solo nel momento in cui del testo è presente nella barra e quindi è applicato un filtro di ricerca. La sua pressione cancella il filtro e svuota la barra del testo.

Barra inferiore

La barra inferiore del pannello Parametri Lastra appare simile a questa:


Questa barra è costituita dai seguenti elementi:


Anteprima disco
Viene visualizzato lo strumento disco attualmente montato in macchina.


Anteprima fresa/foro
Viene visualizzato lo strumento fresa o foretto attualmente montato in macchina.


Pannello Utensile
La pressione di questo pulsante permette di accedere direttamente al Pannello Utensile.

;
