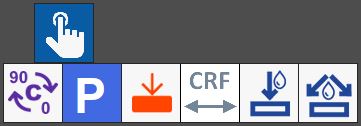

Questo pannello consente l’accesso ad alcuni comandi manuali della macchina.

Pulsanti

	0_ - 90_ Ruota l’asse C a 0 oppure a 90 gradi.
	Parcheggio La macchina si porta nella posizione di parcheggio.
	Tasta Lastra Si potrà selezionare un punto qualsiasi sulla lastra, quello sarà il punto dove verrà eseguita la tastatura.
	Ciclo CRF Questo pulsante attiva la procedura per il calcolo del CRF.
	Accensione / Spegnimento acqua interna Premendo questo pulsante viene attivata l’acqua dall’interno dell’utensile. Il colore del pulsante indica lo stato dell’acqua: Bianco = Spenta; Blu = Accesa.
	Accensione / Spegnimento acqua Premendo questo pulsante viene attivata l’acqua del condotto principale. Il colore del pulsante indica lo stato dell’acqua: Bianco = Spenta; Blu = Accesa.

Ciclo di tastatura della lastra

Il ciclo di tastatura permette di calcolare lo spessore della lastra e prendere la quota del banco utilizzando l’apposito tastatore montato sulla macchina.
Per avviarlo, attivare il pulsante all’interno del pannello del pannello dei comandi manuali, successivamente premere un punto all’interno della lastra sull’area di lavoro.

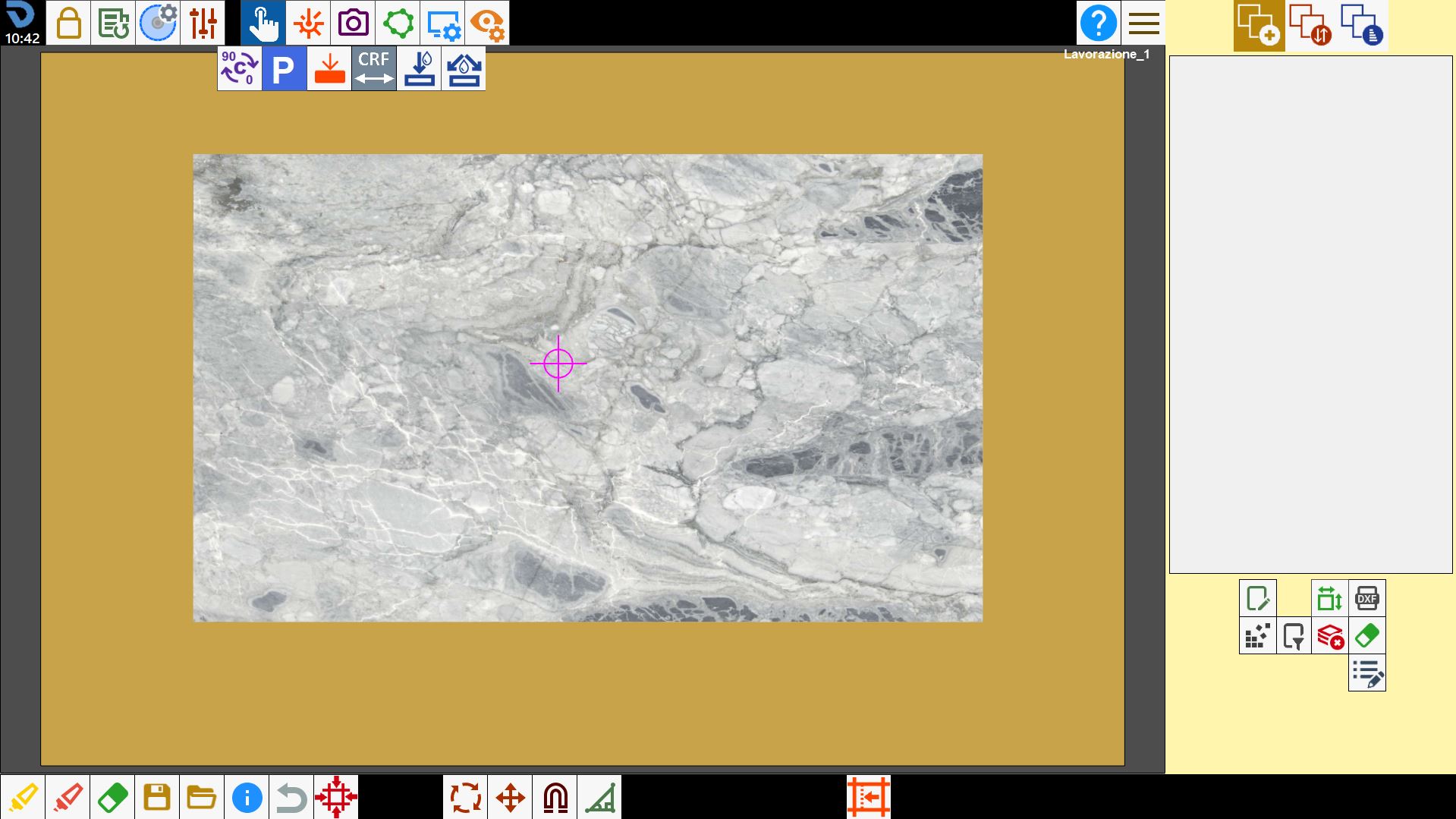

Nella posizione scelta, verrà visualizzato un simbolo, che indica la posizione in cui deve essere eseguita la tastatura.

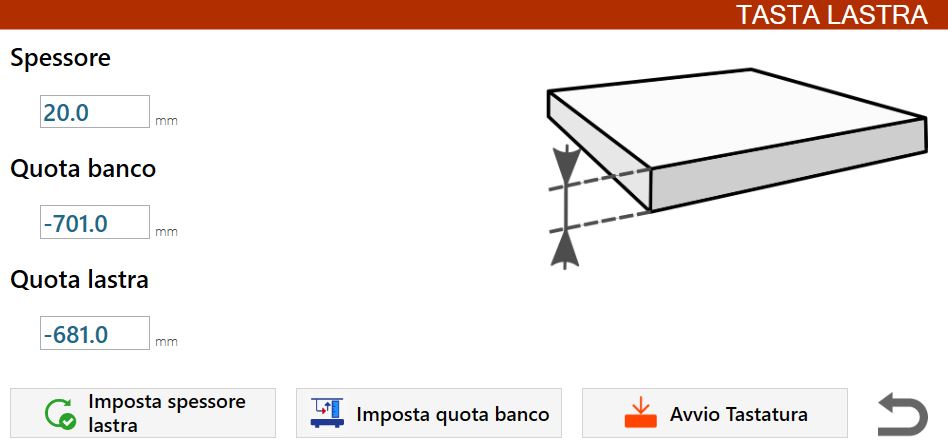

Una volta che la macchina ha terminato di eseguire il ciclo, si aprirà un pannello che mostra alcune misure ricavate tramite la tastatura della lastra.

Queste informazioni includono:

È possibile salvare i dati raccolti dal ciclo di tastatura utilizzando i pulsanti sottostanti:

	Imposta spessore lastra Permette di salvare lo spessore della lastra misurato con il ciclo di tastatura.
	Imposta quota banco Permette di impostare come quota banco misurata con il ciclo di tastatura.
	Avvio tastatura Riavvia il ciclo di tastatura nella stessa posizione indicata.

Ciclo di misurazione del CRF (Centro Rotazione Flangia)

Il ciclo CRF permette di misurare la distanza del filo interno del dente del disco attualmente montato in macchina, dall’asse di rotazione C.
Per avviarlo, attivare il pulsante all’interno del pannello del pannello dei comandi manuali, successivamente premere un punto all’interno della lastra sull’area di lavoro.
Nella posizione scelta, verrà visualizzato un simbolo, che indica la posizione in cui devono essere eseguiti i tagli con disco che consentono di misurare il CRF.

La macchina eseguirà due tagli paralleli con asse A a 0_: il primo con asse C uguale a 0_, mentre il secondo con asse C uguale a 180_.
Al termine della procedura, viene richiesto all’operatore di misurare, utilizzando metro o calibro, la distanza dall’interno dei due tagli sulla lastra.

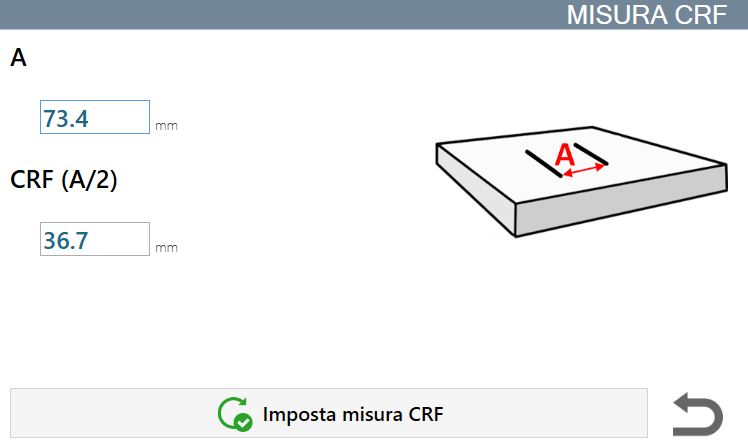

Questa misura deve essere quindi inserita all’interno del campo “A“ del pannello che si apre alla fine del ciclo.

Le misure effettuate devono essere inserite nell’apposito campo:

È possibile salvare i dati raccolti dal ciclo di misura CRF utilizzando il seguente pulsante:

Imposta misura CRF Permette di impostare come misura del CRF del disco attualmente montato in macchina quella calcolata con il ciclo CRF.
