Questa funzione permette di aggiungere una foto sull’area di lavoro.
Nel caso in cui Parametrix sia collegato ad un dispositivo fotografico, viene scattata la foto della lastra sul banco di lavoro.
Altrimenti, viene richiesto di selezionare una fotografia tra i file del computer.

Scattare una foto

Generalmente, questa funzionalità permette scattare una foto del banco di lavoro della macchina utilizzando il dispositivo fotografico incorporato.

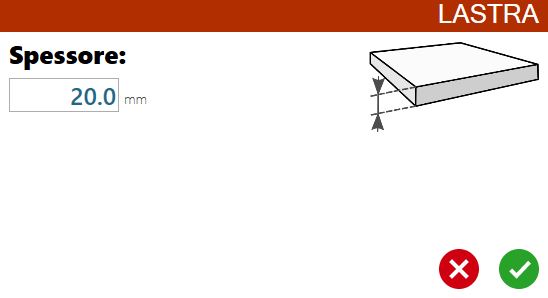

Premendo il pulsante, si apre una finestra dove viene richiesto di inserire lo spessore della lastra che sta per essere catturata.

La foto viene scattata, e successivamente si apre il pannello che consente all’operatore di decidere il perimetro della lastra.

Scegliere una foto dai file del computer

Questa modalità permette a computer non collegati ad un dispositivo fotografico, solitamente disposti in ufficio, di inserire all’interno del programma foto da file.

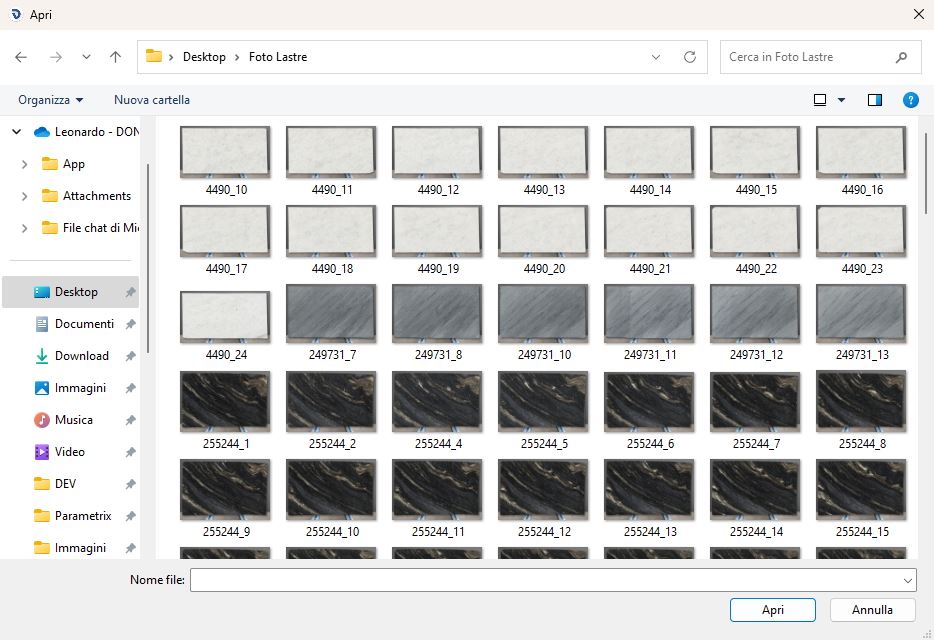

Premendo il pulsante si apre la finestra per l’esplorazione delle risorse, in modo da poter scegliere un file da caricare.

L’utente viene quindi indirizzato al pannello per la selezione del perimetro della lastra.

Selezione del perimetro

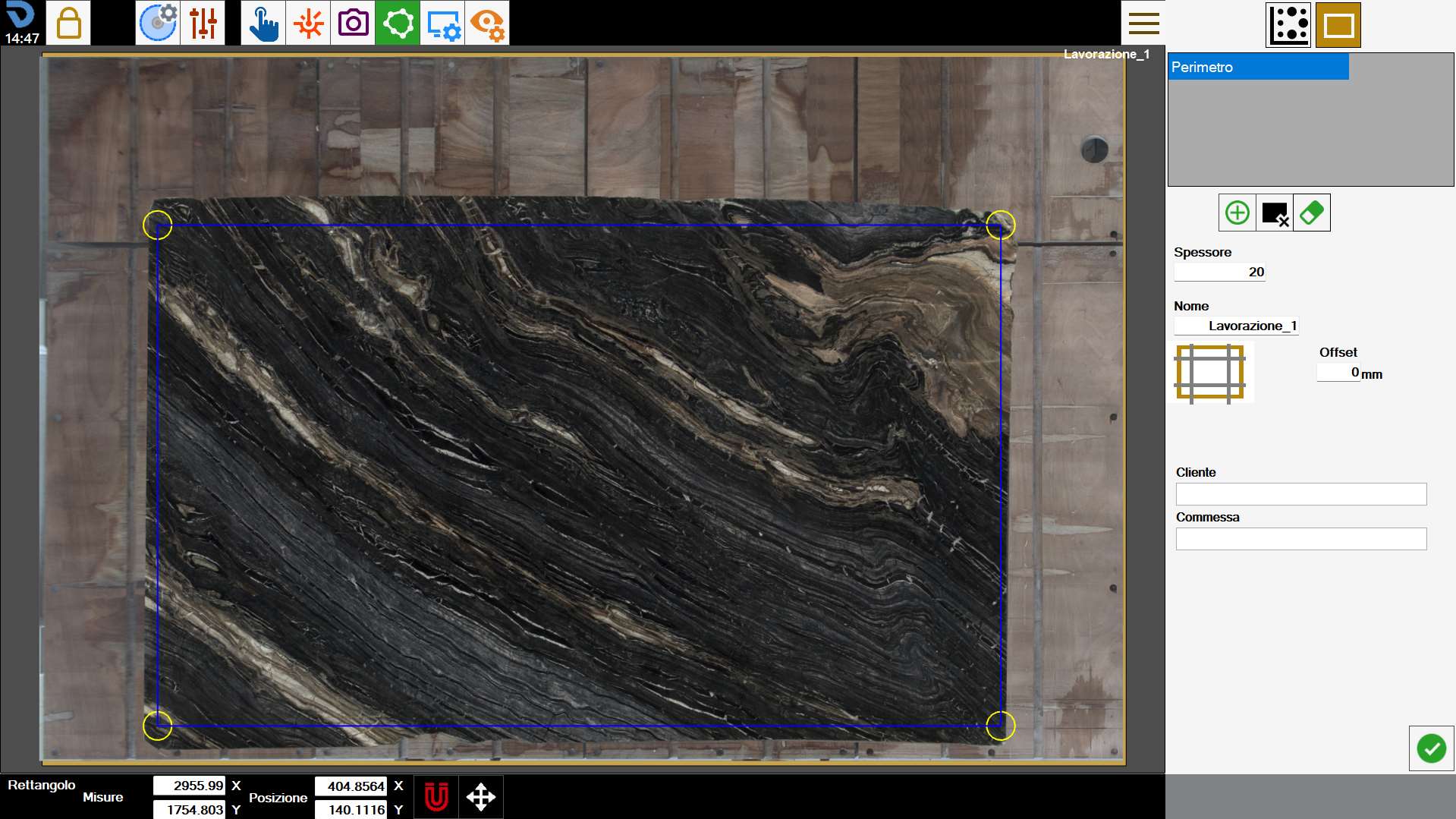

Dopo aver selezionato o scattato la foto, apparirà questa schermata dove l’operatore deve indicare un perimetro all’interno del quale si potranno posizionare i pezzi.

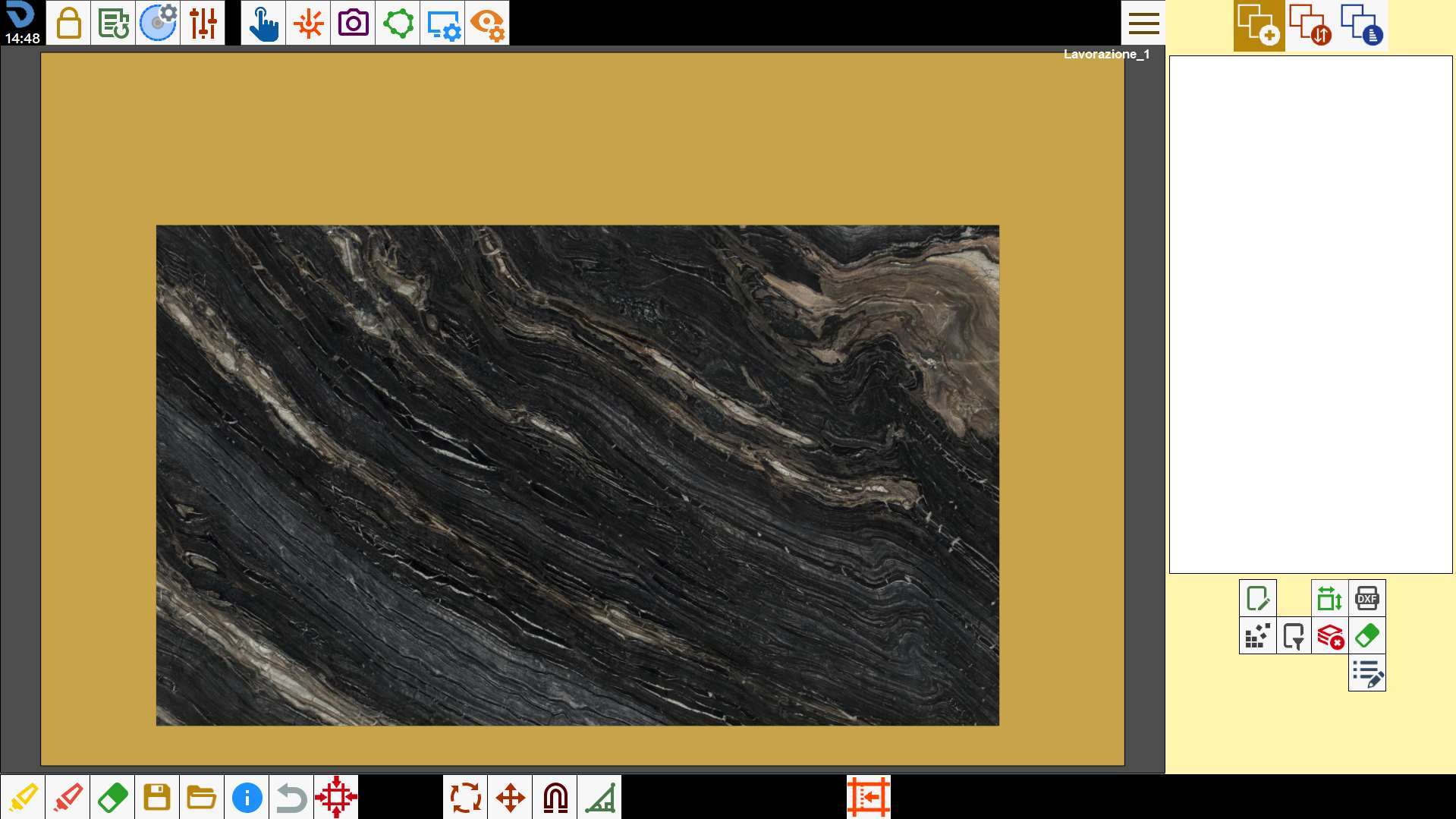

Una volta confermato il perimetro, la foto della lastra verrà aggiunta sull’area di lavoro di Parametrix.
