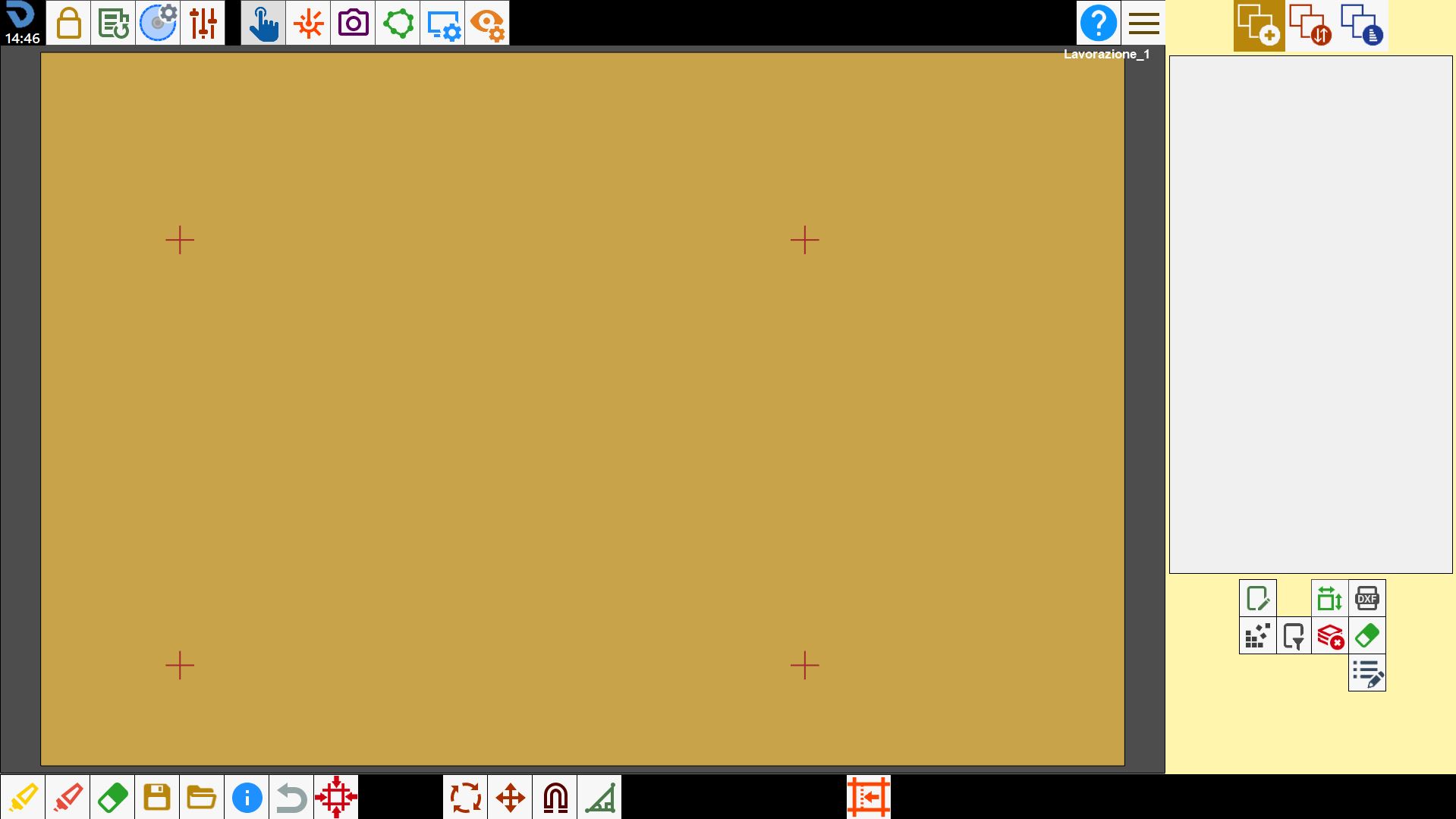

Questo pannello consente di aggiungere o rimuovere riferimenti laser sull’area di lavoro.

Pulsanti

	Riferimento laser a linea Permette di aggiungere sull’area di lavoro il riferimento del laser a linea in base alla posizione della macchina.
	Disegna laser a croce Permette di aggiungere sull’area di lavoro il riferimento del laser a croce in base alla posizione della macchina.
	Cancella tutti i disegni Tutti le linee e croci inserite sull’area di lavoro in questa modalità verranno cancellate.
	Cancella un singolo disegno Permette all’operatore di cancellare un elemento laser disegnato sull’area di lavoro cliccandoci sopra.

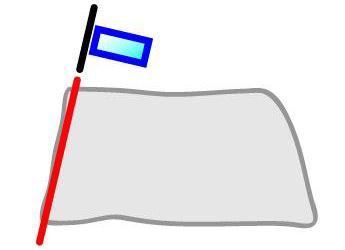

Laser a linea

Il laser a linea è uno strumento allineato con il disco montato in macchina. Viene utilizzato per raccogliere informazioni legate alla posizione e all’orientamento del disco sul banco.

Per acquisire il riferimento, portare la macchina nel punto desiderato, e premere il pulsante per rilevare la direzione del laser a linea ed aggiungere il riferimento sull’area di lavoro.
Utilizzando più riferimenti, è possibile riconoscere il perimetro e la posizione della lastra o di un pezzo sul banco di lavoro.

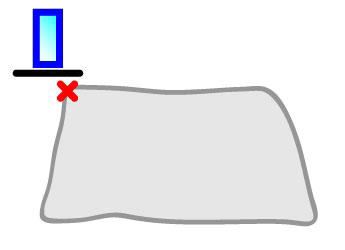

Laser a croce

Il laser a croce viene utilizzato per raccogliere informazioni legate alla posizione del puntatore laser sul banco.

Per acquisire il riferimento, portare la macchina nel punto desiderato, e premere il pulsante per rilevare la posizione del laser a croce ed aggiungere il riferimento sull’area di lavoro.
Utilizzando più riferimenti, è possibile riconoscere il perimetro e la posizione della lastra o di un pezzo sul banco di lavoro.
