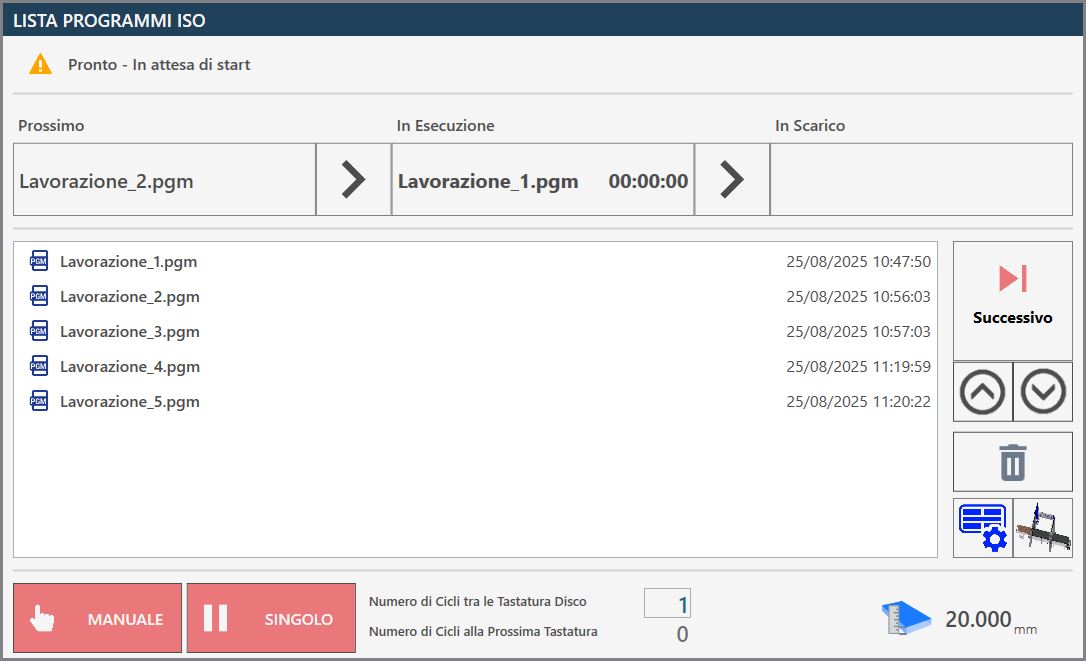

La pagina Lista programmazione file ISO permette di eseguire più programmi consecutivamente, creati precedentemente attraverso programmi CAD-CAM, per macchine con due aree di lavoro, macchine Twin o programmi con più lavorazioni create quando già la macchina è in funzione.

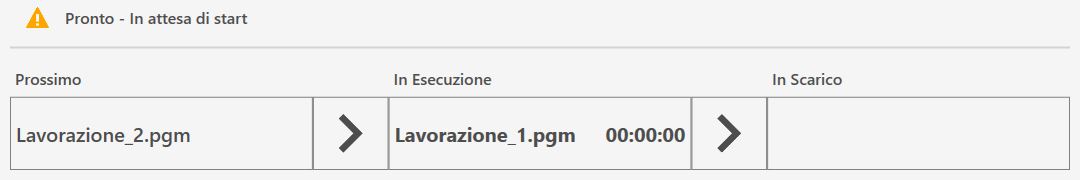

Barra superiore

Nella barra superiore sono riportate informazioni di monitoraggio dello stato di avanzamento della lista.

	Stato di esecuzione della lista Indica se la lista risulta attualmente in esecuzione o meno.
	Barra di avanzamento della lista Mostra i progressi e lo stato di avanzamento dell’esecuzione della lista.

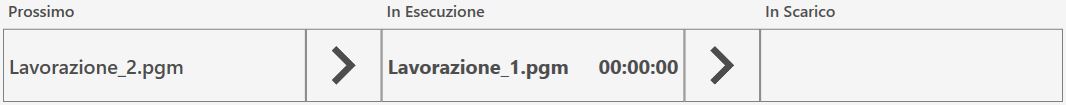

Barra di avanzamento della lista

Questa barra di avanzamento fornisce informazioni sullo stato di esecuzione del programma ISO in corso, offrendo al contempo una panoramica generale sul programma successivo in lista e su quello che ha già completato la fase di lavorazione ed è passato allo scarico.

Nell'immagine precedente non è ancora visibile alcun programma in fase di scarico, poiché l'esecuzione della lista non è stata avviata e nessun pezzo è stato ancora processato. Viceversa, nel caso in cui sia presente un solo file ISO nella lista oppure la lavorazione sia stata avviata e tutti gli altri file siano già stati eseguiti, la sezione ‘Prossimo’ risulterà vuota.

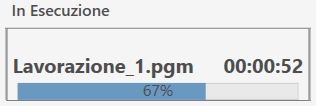

Durante l'esecuzione, verrà visualizzato in tempo reale lo stato di avanzamento del programma, come illustrato di seguito.

Menù laterale

Sul lato destro del pannello ventose sono presenti alcuni pulsanti relativi alla gestione dei singoli file nella lista programmi.

	Esegui programma successivo Questo pulsante porta il programma in esecuzione in scarico e carica il programma successivo.
	Sposta elemento selezionato più in alto Spostamento verso l’alto del file ISO selezionato all’interno della lista di file da eseguire.
	Sposta elemento selezionato più in basso Spostamento verso il basso del file ISO selezionato all’interno della lista di file da eseguire.
	Cancella elemento selezionato Rimuove dalla lista l’elemento attualmente selezionato. Se più elementi sono selezionati verrà eliminato solamente il primo della selezione.

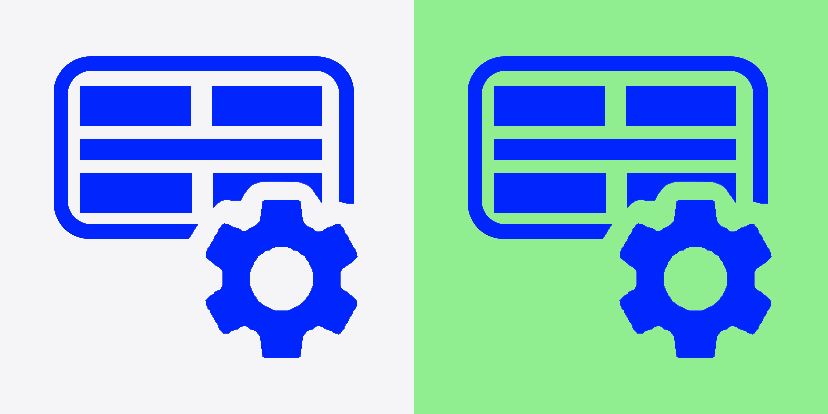

	Pannello ventose Apre il pannello per la gestione delle zone ventose.

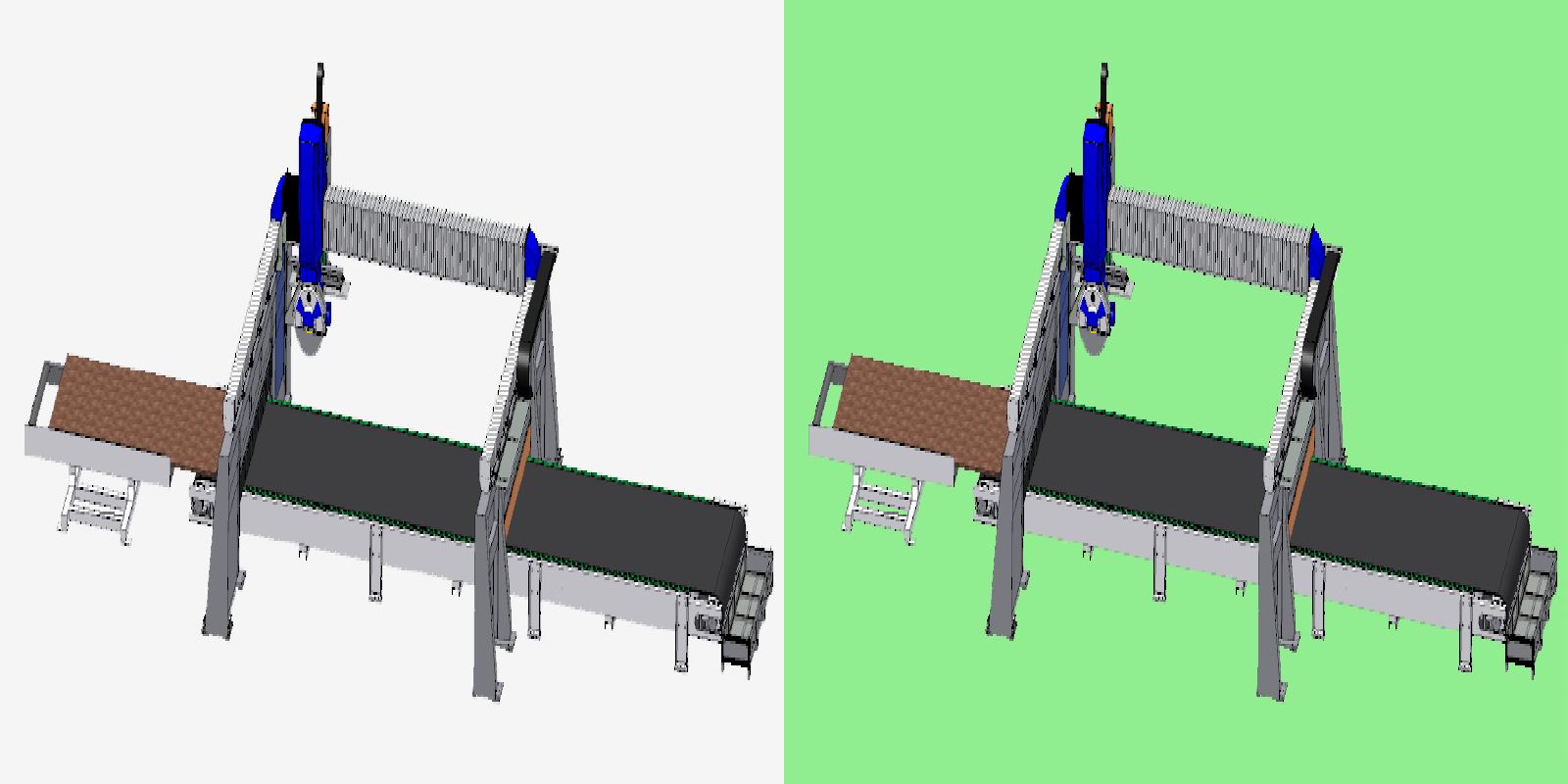

	Pannello nastro Accesso al pannello per la gestione del nastro.

Pannello Ventose

E’ possibile utilizzare le ventose in manuale per spostare dei pezzi da una zona di lavoro all’altra.

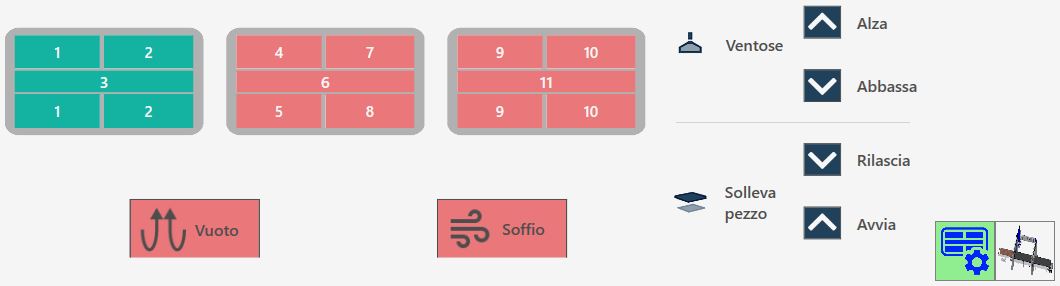

Pulsanti ventose

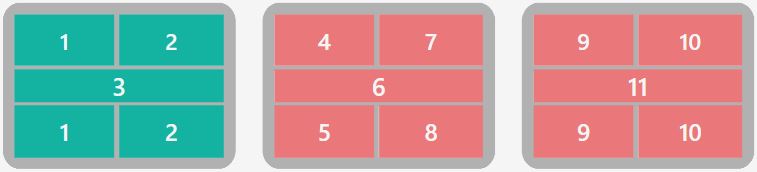

	Abilitazione / disabilitazione ventose Lo schermo mostra il gruppo ventose visto dall’alto nelle varie zone in cui è diviso. Premendo sull’area interessata, se ne cambia lo stato. Se verde indica che la zona è predisposta per effettuare il vuoto. Se rosso indica che la zona è predisposta per il soffio.
	VENTOSE: ALZA - Parcheggio ventose Alla pressione del pulsante, vengono fatte rientrare le ventose in modo da portarle nella zona di riposo/parcheggio.
	VENTOSE: ABBASSA - Predisponi ventose Alla pressione del pulsante vengono fatte scendere le ventose dalla zona di parcheggio fino al finecorsa. È importante che le ventose abbiano lo spazio necessario per fuoriuscire completamente.
	SOLLEVA PEZZO: RILASCIA - Scaricamento pezzo Alla pressione del pulsante viene abbassato l’asse Z fino al contatto del materiale con il piano di lavoro, viene spenta la pompa del vuoto e acceso il soffio da tutte le ventose per staccare il pezzo. Dopo l’attesa di un time-out, viene sollevato l’asse fino a quota di sicurezza.
	SOLLEVA PEZZO: AVVIA - Sollevamento pezzo Con questo comando le ventose vengono portate a contatto con il materiale, viene accesa la pompa del vuoto nelle aree segnate in verde e il soffio nelle aree segnate in rosso, e quando il vacuostato segnala che il vuoto è stato generato, viene sollevato l’asse fino alla posizione impostata per le movimentazioni. ATTENZIONE! Prestare attenzione alle ventose attive facendo in modo di utilizzare la maggior area possibile per sollevare il pezzo.
	SOFFIO - Comando soffio Il pulsante accende o spegne il soffio dalle ventose che non sono predisposte per il vuoto. L’indicatore segnala se il soffio è acceso (verde) o spento (rosso).
	VUOTO - Comando pompa del vuoto Questo pulsante accende e spegne la pompa del vuoto. L’indicatore segnala se la pompa è accesa (verde) o spenta (rosso).

Condizioni di sicurezza

Prestare particolare attenzione alle ventose attive durante il sollevamento, assicurandosi che le aree utilizzate siano sufficienti a sollevare il pezzo oggetto della movimentazione. Cercare di utilizzare sempre la maggior area di vuoto disponibile per effettuare la presa del pezzo e controllare che non ci siano difetti e rotture sul materiale che possano creare pericoli o problemi al funzionamento della macchina.
Una volta accesa la pompa del vuoto, il suo spegnimento è consentito solo attraverso le funzioni automatiche predisposte allo scopo. La pressione del pulsante di reset o del fungo di emergenza non ha alcun effetto sulla pompa del vuoto che continuerà a funzionare. Lo spegnimento della pompa può essere forzato mediante l’apposito pulsante dentro la pagina “Comandi Aggiuntivi”.
Nelle procedure automatiche, prima di effettuare il sollevamento del pezzo, viene controllato lo stato del vuoto attraverso un apposito sensore: se non viene rilevato un valore di vuoto sufficiente appare l’allarme “mancanza vuoto”. La pompa continuerà a rimanere attiva fino a quando il vacuostato non rileva un valore corretto, oppure se verrà disabilitata dalla pagina “Comandi Aggiuntivi”.

Pannello Nastro

La pagina permette di gestire il carico e lo scarico delle lastre attraverso il nastro trasportatore collocato sotto la macchina.

Pulsanti barra superiore

	Carico automatico della lastra Avvia il ciclo di carico che ha la seguente sequenza: Movimentazione rulliera di carico fino a portare la lastra a contatto del nastro #1 Movimentazione dei nastri fino a portare la lastra in ingresso nella posizione prefissata. La posizione della lastra è riferita al bordo in ingresso.
	Scarico dei pezzi Avvia la movimentazione dei nastri per portare fuori il materiale dall’area di lavoro. La distanza percorsa viene impostata nei parametri del software.

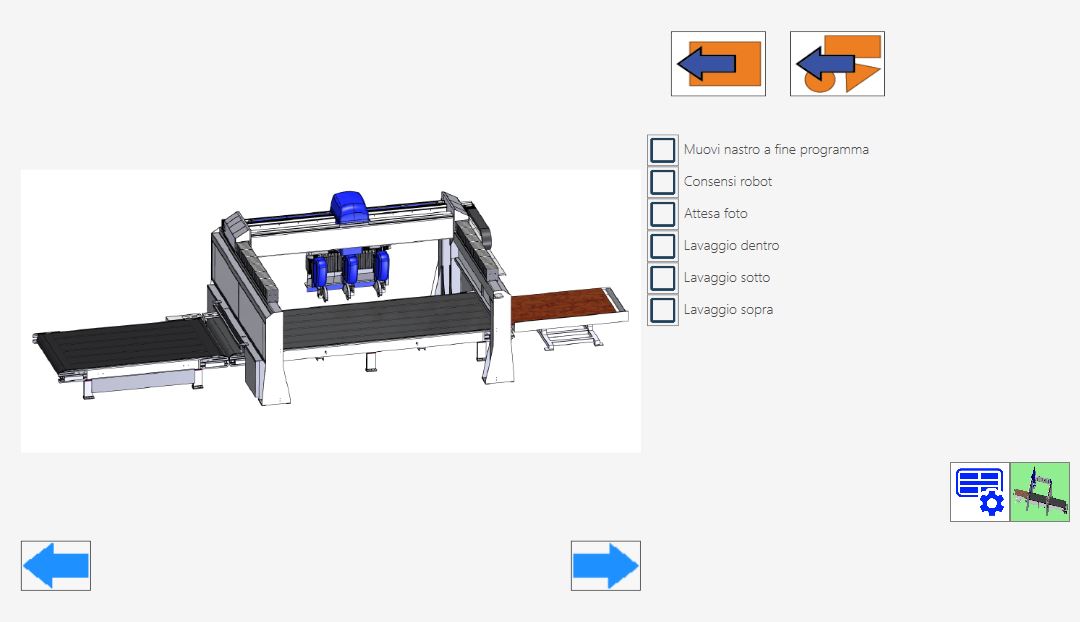

Parametri nastro

Nella pagina ci sono dei flag che permettono la selezione di opzioni caratteristiche della macchina.

Pulsanti barra inferiore

Premendo gli appositi pulsanti è possibile muovere il nastro sia verso destra che verso sinistra.

	Movimentazione manuale del nastro a sinistra Il nastro si muoverà a sinistra.
	Movimentazione manuale del nastro a destra Il nastro si muoverà a destra.

Barra inferiore

Nella parte inferiore della barra vengono visualizzate alcune funzionalità relative all’esecuzione della lista dei programmi ISO, oltre al monitoraggio sia dell’utensile sia della lastra.

Gestione esecuzione lista

Nella parte inferiore troviamo inoltre i due pulsanti relativi alle modalità di esecuzione dei programmi:

	Manuale / automatico Definisce se lo stato della macchina è manuale o automatico.
	Singolo / prossimo automatico Definisce se l’avvio del prossimo programma sarà fatto in automatico oppure no.

Monitoraggio lastra e cicli tastatura

Al centro e sulla destra della barra inferiore, l’operatore può configurare monitoraggi periodici del diametro dell’utensile, impostando controlli a intervalli definiti in base al numero di cicli effettuati.

	Numero di Cicli tra le Tastatura Disco Permette di impostare il numero di programmi da eseguire prima di effettuare una tastatura per misurare il diametro dei dischi.
	Numero di Cicli alla Prossima Tastatura Indica il numero di cicli rimanenti prima della successiva operazione di tastatura del disco.
	Spessore lastra Viene riportato lo spessore della lastra.

Esecuzione della Lista Programmi ISO

La lista di programmi ISO viene automaticamente ampliata man mano che vengono generati ISO in Parametrix, ad ogni modo l’operatore può ricollocare elementi all’interno della lista oppure rimuoverli da essa in base alle proprie esigenze.

Prima di procedere con l’esecuzione della lista, l’operatore ha la possibilità di impostare il numero di cicli che verranno eseguiti tra le operazioni di tastatura dell’utensile.
Verrà quindi aggiornato e visualizzato il numero di cicli rimanenti alla tastatura successiva.

L’operatore avvia l’esecuzione della lista di programmi premendo il pulsante “Avvia ciclo“. In tal modo, i programmi vengono eseguiti in sequenza, con la visualizzazione simultanea del programma in corso, di quello che sarà eseguito successivamente e di quello già completato.

Se la modalità di esecuzione dei programmi è impostata su Manuale e Singolo, l’esecuzione della lista verrà interrotta al termine del programma in esecuzione, appena dopo aver preparato il successivo programma da eseguire.
In tale evenienza l’operatore ha la possibilità di premere il pulsante Successivo quando ritiene più opportuno e procedere con l’esecuzione pigiando nuovamente il pulsante 'Avvia Ciclo'.
