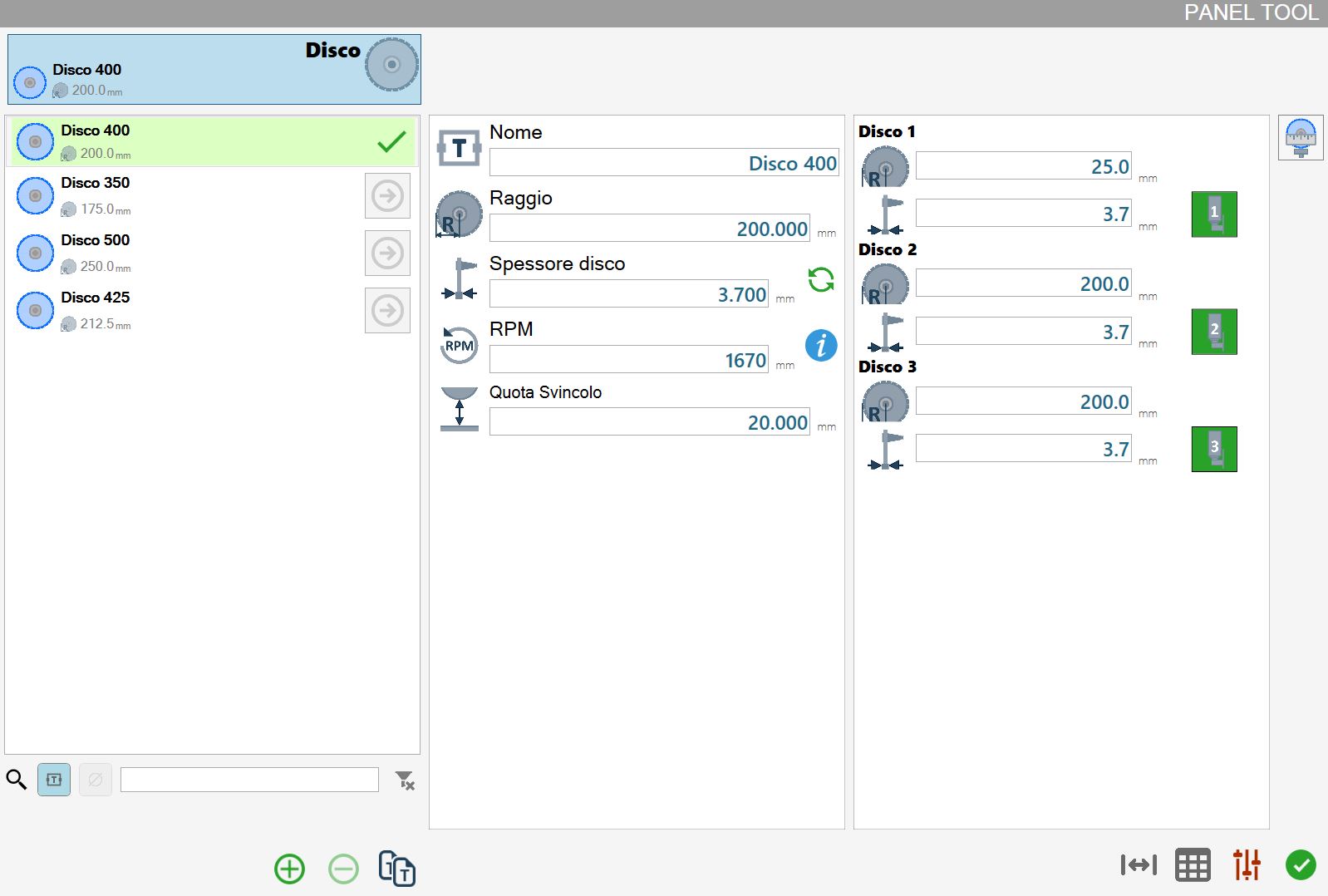

Questo pannello consente all’operatore di gestire i dischi della macchina.

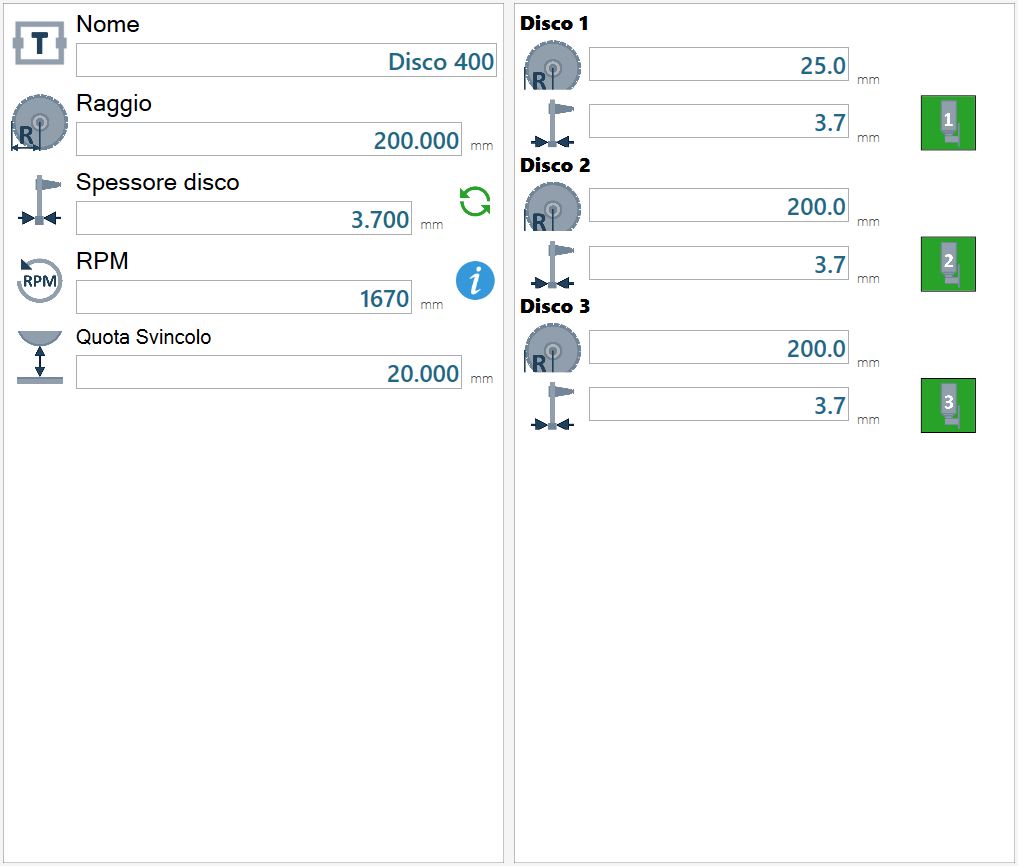

Parametri

I parametri del set di dischi selezionato vengono mostrati in questa sezione.
A sinistra si possono trovare i parametri generali del set di dischi, mentre a destra i parametri specifici per il disco associato ad ogni attestatore.
Per macchine SX5 o SX6 verranno mostrati rispettivamente 5 e 6 dischi nella sezione di destra.

Parametri generali set di dischi

Vengono elencati i parametri della sezione di sinistra, riferiti al set di dischi selezionato.

	Nome Nome del set di dischi.
	Raggio Raggio dei dischi del set. NOTA Tutti i dischi del set devono avere lo stesso diametro.
	Spessore disco Media dello spessore dei dischi del set.
	RPM Giri al minuto dei motori su cui sono montati i dischi.
	Quota svincolo Quota svincolo del set di dischi.

Sono presenti anche i seguenti pulsanti:

	Ricalcola spessore Permette di ricalcolare lo spessore medio dei dischi.
	Informazioni RPM Apre una tabella contenente valori di RPM consigliati per l’utilizzo della macchina.

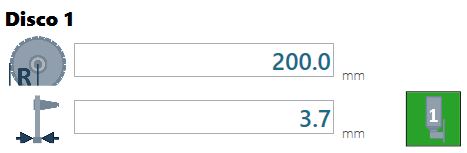

Parametri singolo disco

Ognuno di questi elementi mostra i parametri del disco montato sull’attestaore a cui sono riferiti.

Per ciascun disco è possibile impostare raggio e spessore. L’operatore può decidere se attivare o meno il disco usando il pulsante a fianco.

Abilita/Disabilita disco Permette di indicare se utilizzare o meno il disco montato sull’attestatore corrispondente.

Pulsanti

	Tasta disco Avvia un ciclo di tastatura del disco.
	Compensazione Permette di accedere alla finestra per le compensazioni manuali.
	Dati completi Permette di accedere alla finestra per la modifica dei dati dei dischi.

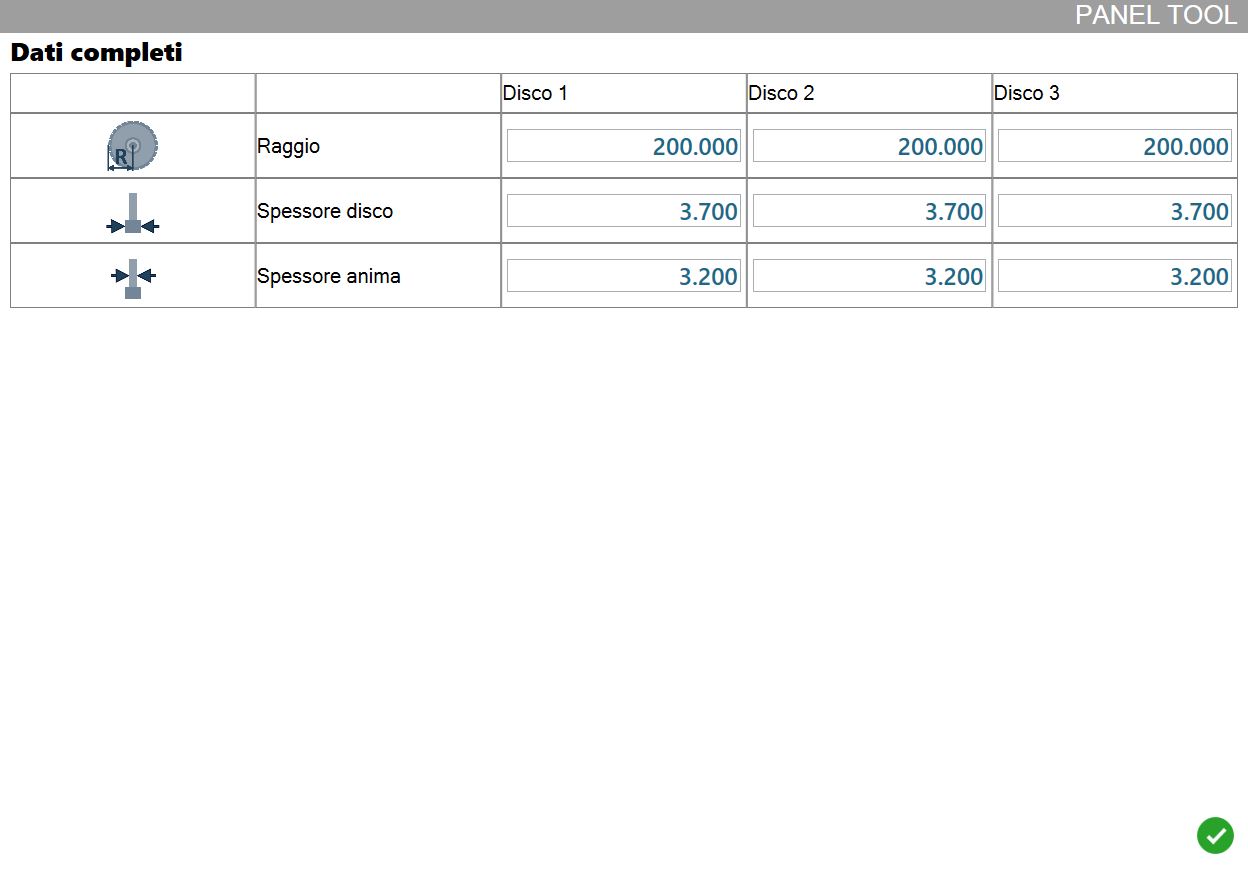

Dati completi

In questa finestra l’operatore può modificare tutti i dati relativi al set di dischi montati in macchina.
In particolare, è possibile impostare il raggio, lo spessore dei denti e dell’anima di ciascun disco.

In particolare:

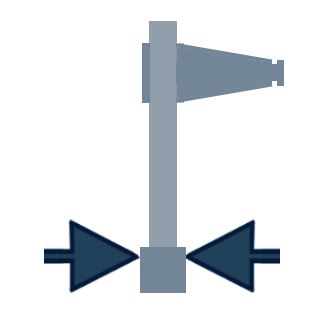

	Spessore disco Misura dello spessore dei denti del disco.
	Spessore anima Misura dello spessore dell’anima del disco.
