Passa a modalità Selezione libera dei punti
Premendo il pulsante in figura è possibile passare dalla modalità di lavoro in cui viene utilizzato il rettangolo come figura predefinita, a quella in cui l’acquisizione della superficie avviene mediante la scelta dei punti.

Passa a modalità Selezione rettangolare
Premendo il pulsante in figura è possibile passare dalla modalità di lavoro in cui l’acquisizione della superficie avviene mediante la scelta dei punti, a quella che utilizza il rettangolo come figura predefinita.

Passaggio a modalità progressiva
Abilitando questa modalità, all’avvio del programma, la macchina si sposterà dalla quota Z di lavoro alla quota Z di sicurezza dirigendosi poi verso il primo punto della superficie da lucidare (per il rettangolo è quello in alto a sinistra). Successivamente si muoverà lungo il perimetro della superficie, abbassando progressivamente la quota Z in modo che, alla fine del percorso, l’utensile sia a quota di lavoro. Dopo questa fase, la macchina effettuerà una lavorazione di lucidatura sul perimetro, finita la quale verranno eseguite in sequenza le lavorazioni selezionate. Al termine delle sequenze di lavoro, la macchina effettuerà un passaggio sul perimetro della superficie da lucidare, eseguendo poi lo stesso percorso alzandosi progressivamente in Z fino a raggiungere (in corrispondenza della fine del percorso) la quota di sicurezza.

Passaggio a modalità standard
Abilitando questa modalità, all’avvio del programma, la macchina si sposterà dalla quota Z di lavoro alla quota Z di sicurezza, dirigendosi poi verso il primo punto della superficie da lucidare (per il rettangolo è quello in alto a sinistra). Successivamente, mantenendo fermi gli assi X e Y, si abbasserà in Z fino alla quota di lavoro dopodiché inizieranno le lavorazioni di lucidatura selezionate. Al termine delle sequenze di lavoro impostate, la macchina si sposterà verso il primo punto della superficie da lucidare effettuando poi la salita in Z fino alla quota di sicurezza.

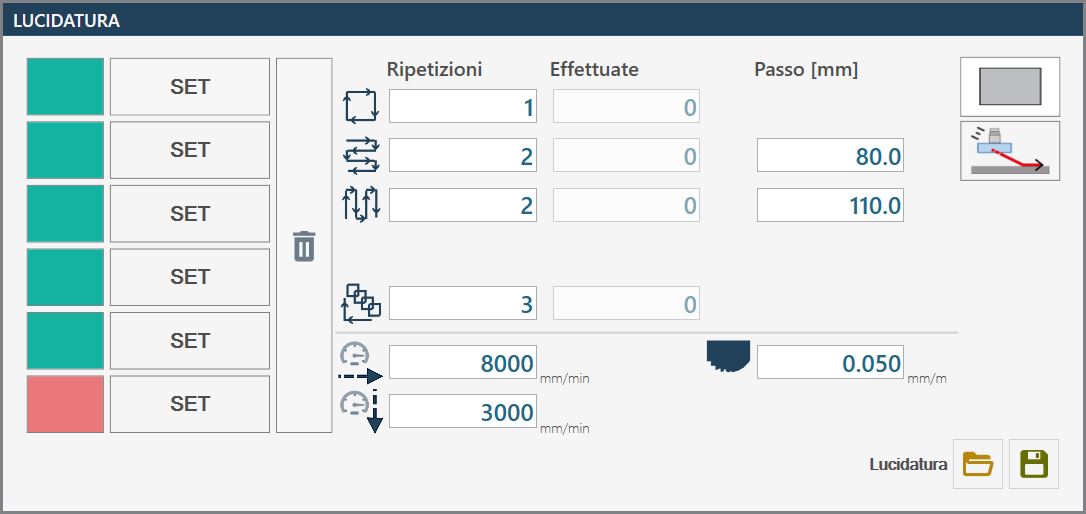

Set (Imposta)
Questo pulsante consente l’inserimento delle coordinate di ogni punto. Quando la posizione è stata acquisita, viene modificato lo stato della figura a lato da rosso a verde.

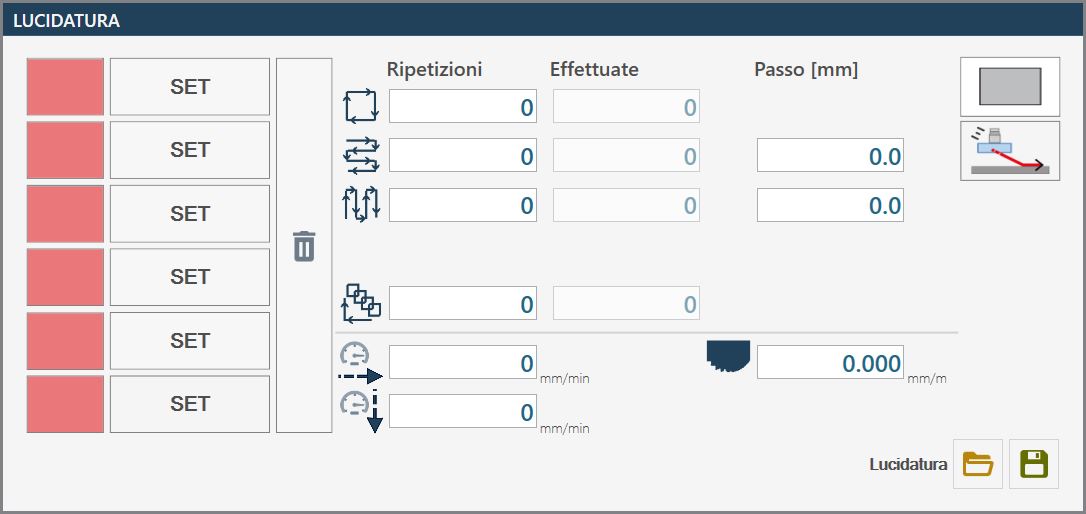

Pulisci
Questo pulsante consente di cancellare tutte le quote salvate se il settaggio non è corretto e quindi si vogliono acquisire nuovamente i punti.

Contorno
L’operazione di lucidatura interesserà esclusivamente l’area perimetrale della figura geometrica impostata.

Passate orizzontali
Verranno eseguite passate multiple orizzontali.

Passate verticali
Verranno eseguite passate multiple verticali.

Ripetizione globale
E’ possibile ricominciare nuovamente i cicli di lavorazione inserendo il numero di ripetizioni nell’apposita casella. Nella casella relativa alla colonna “Effettuati” viene invece mostrato il numero di ripetizioni eseguite della lavorazione completa.

Ripetizioni

Ogni tipologia di lavorazione può essere ripetuta un numero di volte fissato in questo apposito campo.
Se il valore viene impostato a “0”, la lavorazione in questione non viene effettuata.

Effettuate

Viene visualizzato il numero di ripetizioni effettuate.

Passo [mm]

Indica la distanza tra una passata e la successiva, selezionabile per ogni tipo di lavorazione.

Velocità di lavoro
Indica la velocità con cui verrà eseguita la lavorazione.

Velocità di discesa
Indica la velocità desiderata nel posizionamento lungo l’asse Z alla coordinata selezionata.

Usura utensile
Consente di tener conto dell’usura dell’utensile in fase di lavorazione, inserendone il valore di compensazione.

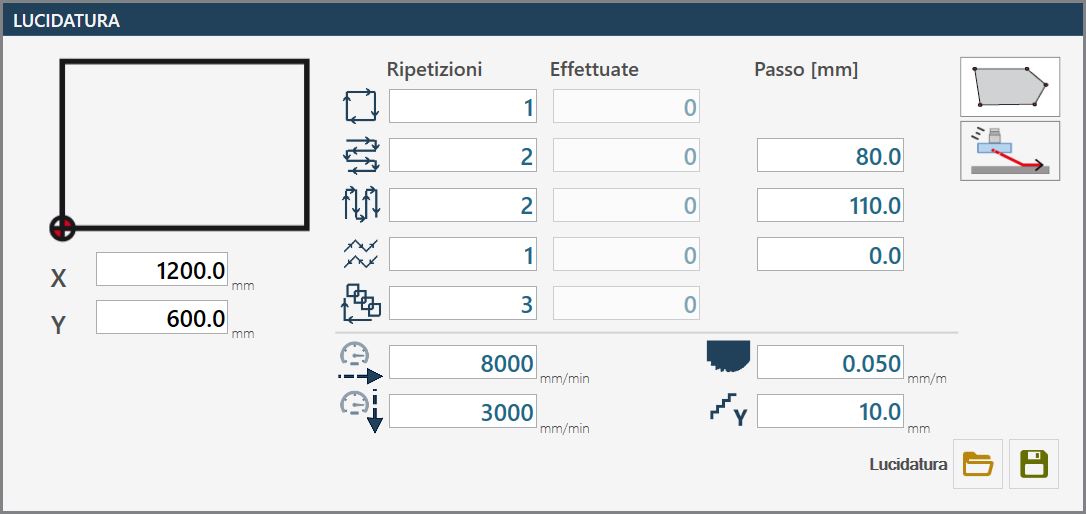

Lati del rettangolo
La figura sulla quale viene effettuata la lavorazione è determinata dai valori attribuiti ad Y e X che corrispondono ai lati del rettangolo. Le coordinate del vertice inferiore sinistro del rettangolo vengono acquisite attraverso i rispettivi pulsanti di reset, presenti sotto ogni asse. Necessario che siano resettati entrambi i valori.

A zig zag
Verranno eseguite passate a zig zag.

Passo asse Y per Zig Zag
Per la modalità di lucidatura a zig-zag, è possibile modificare il passo di lavorazione in Y, consentendo di spezzare la traiettoria di lavoro in più passate. Mantenendo il valore a zero o impostando un valore maggiore di quello attribuito al parametro B, il passo di lucidatura lungo l’asse Y coinciderà con il valore di B.
