In questa sezione, è possibile creare pezzi tramite l’importazione di file DXF.

Lista dei file

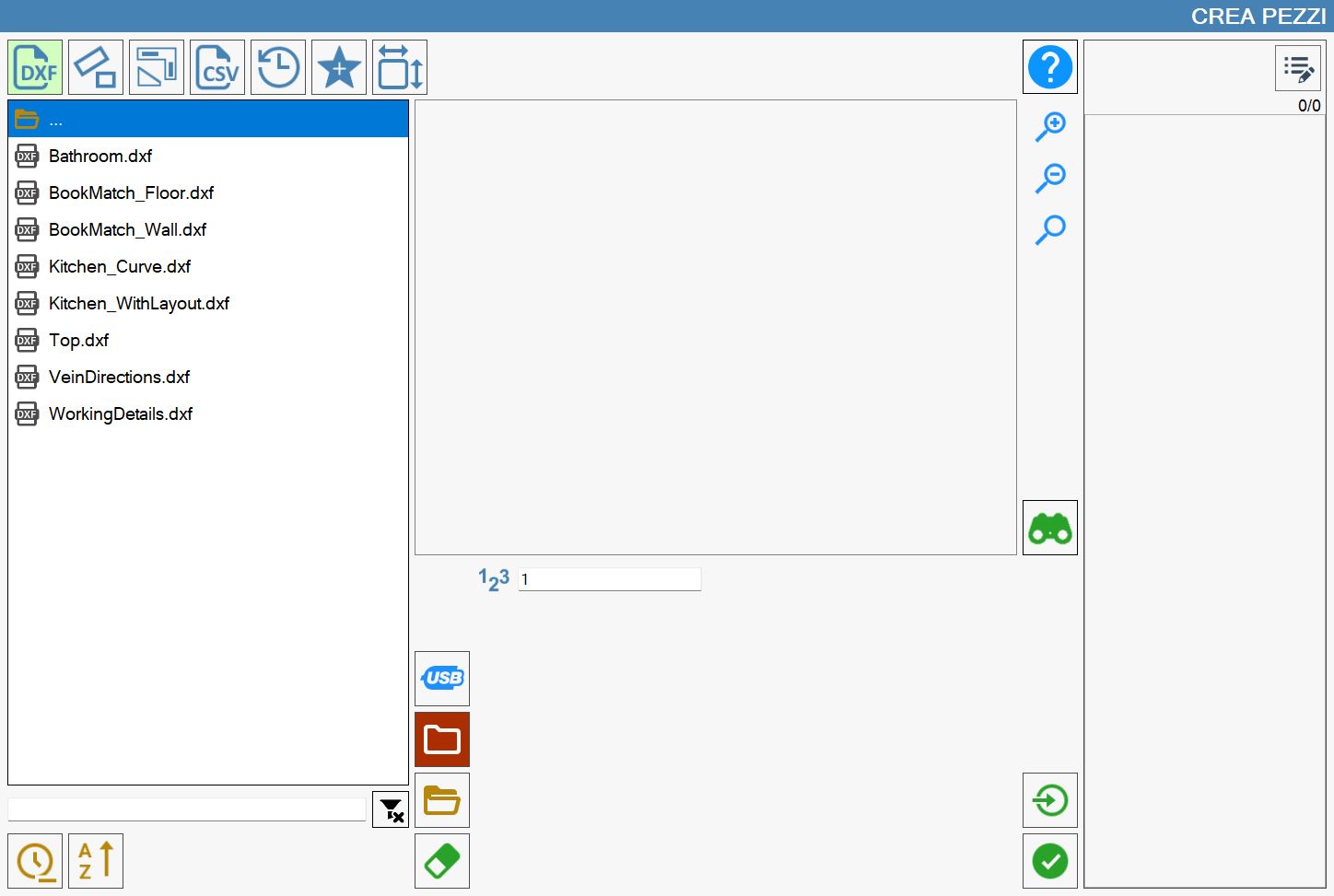

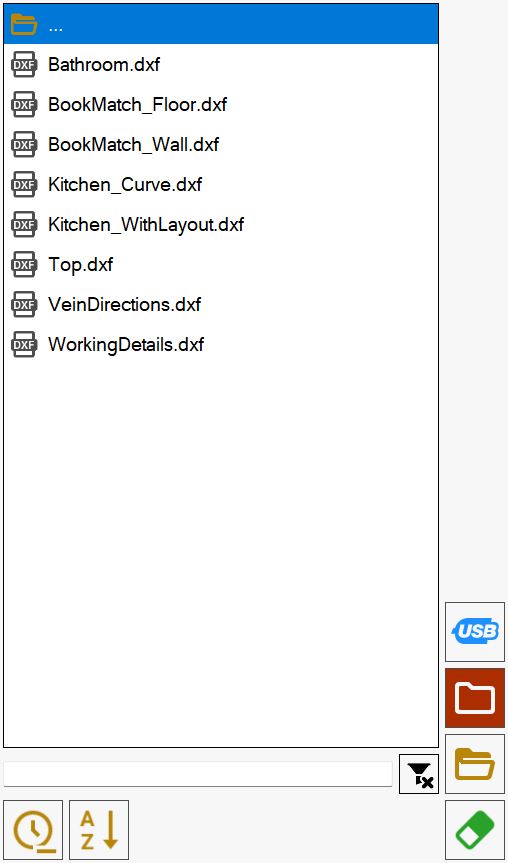

Nella parte sinistra della finestra, è presente una lista che mostra tutte le cartelle e i file DXF contenuti nel percorso attualmente selezionato.

L’elemento in cima alla lista,

permette di tornare alla cartella superiore a quella in cui ci si trova correntemente.

Inizialmente, viene mostrata la lista dei file DXF presenti nella cartella di lavoro del PC. È possibile cambiare la cartella utilizzando gli appositi pulsanti che si trovano alla destra della lista dei file.

	Memoria USB Permette di accedere alla memoria USB inserita sul PC, navigarne le cartelle, e visualizzarne i file.
	Cartella di lavoro Accesso rapido alla cartella di lavoro del PC.
	Esplora cartelle Attraverso questo pulsante, è possibile esplorare tutte le cartelle del PC.
	Elimina file Permette di passare alla modalità “Elimina file“. In questa modalità, apparirà l’icona di una gomma a sinistra del nome di ciascun file contenuto nella lista. Selezionare un file, in questo caso, lo cancella definitivamente.

Ordinare e filtrare i file visualizzati

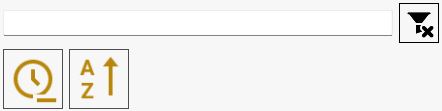

Gli elementi che si trovano al di sotto della lista gestiscono l’applicazione di filtri e l’ordinamento dei file che vengono visualizzati.

Nella parte superiore dell’immagine è collocata una barra di ricerca, tramite cui è possibile filtrare i file per nome, visualizzando unicamente quelli che contengono il testo inserito.

In questa sezione della schermata, si trovano anche i seguenti pulsanti:

	Pulisci filtro Cancella il testo inserito nella barra di ricerca, eliminando il filtro di visualizzazione dei file.
	Ordinamento per data Ordina i file presenti nella lista in base alla data di creazione. Di default vengono ordinati dal più recente al più vecchio. Premendo nuovamente il pulsante, i file verranno ordinati dal più vecchio al più recente. Si può ripetere l’operazione più volte, cambiando l’ordinamento.
	Ordinamento per nome Ordina i file presenti nella lista in base al nome. Premendo il pulsante si sceglie se i file devono essere ordinati in modo crescente o decrescente.

Anteprima

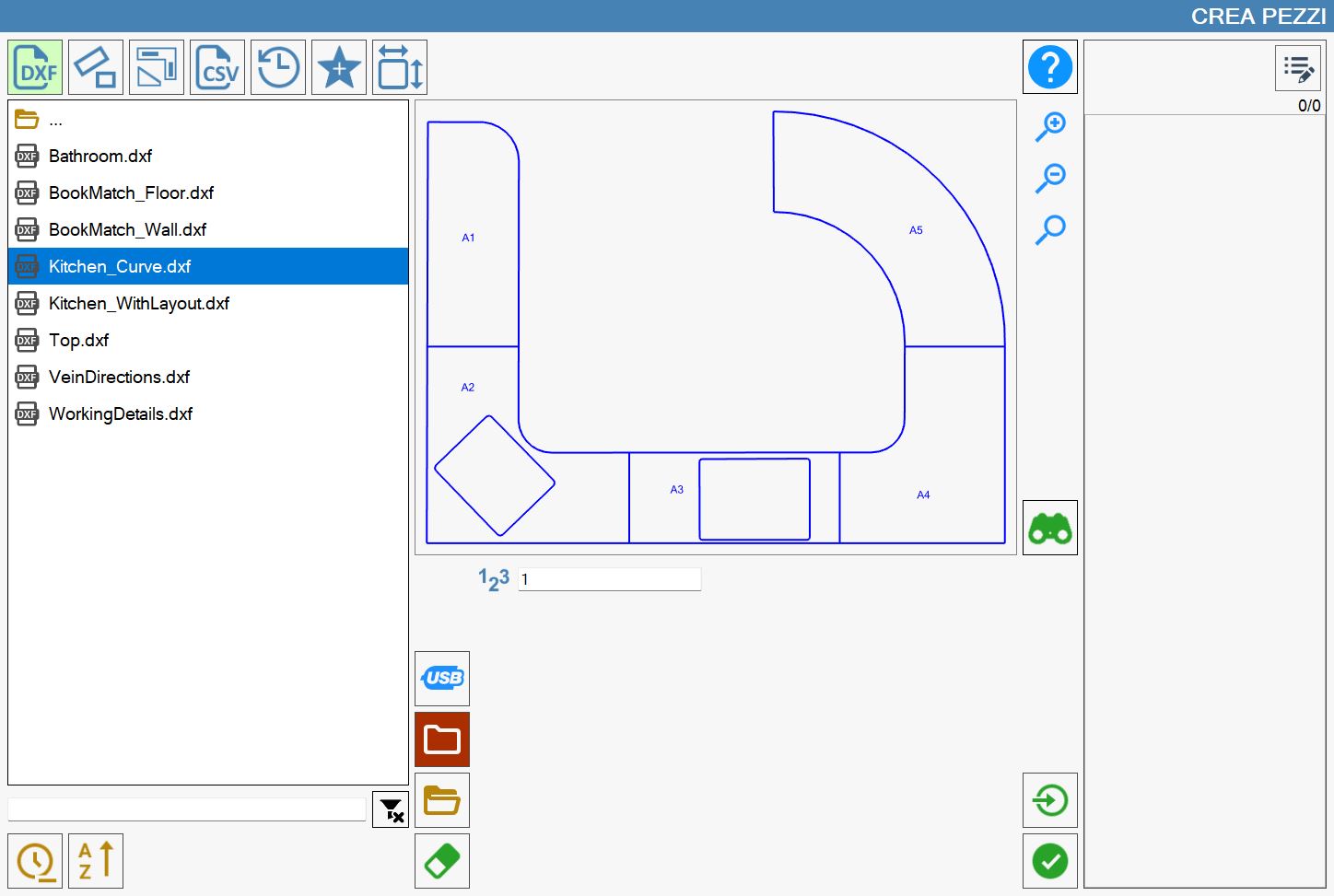

Alla selezione di un file, nel riquadro al centro della schermata, viene visualizzata un’anteprima del disegno, in modo da renderne immediata l’identificazione del contenuto.

È possibile interagire con l’anteprima sia trascinandone il contenuto, che usando i pulsanti posti alla sua destra.

	Aumenta zoom Aumenta lo zoom sull’anteprima.
	Diminuisci zoom Diminuisce lo zoom sull’anteprima.
	Ripristina visualizzazione Ripristina la visualizzazione dell’anteprima alla situazione di partenza, in cui tutto il disegno è visibile.

Pulsanti aggiuntivi

I seguenti pulsanti, consentono inoltre di svolgere delle azioni aggiuntive.

Pannello dettagli Apre il pannello per visualizzare i dettagli del file DXF selezionato.

Pannello dettagli

Se un file è stato selezionato, è possibile accedere al “Pannello Dettagli“ per visualizzare le proprietà del DXF. Questo è possibile attraverso il seguente pulsante collocato alla destra dell’anteprima:

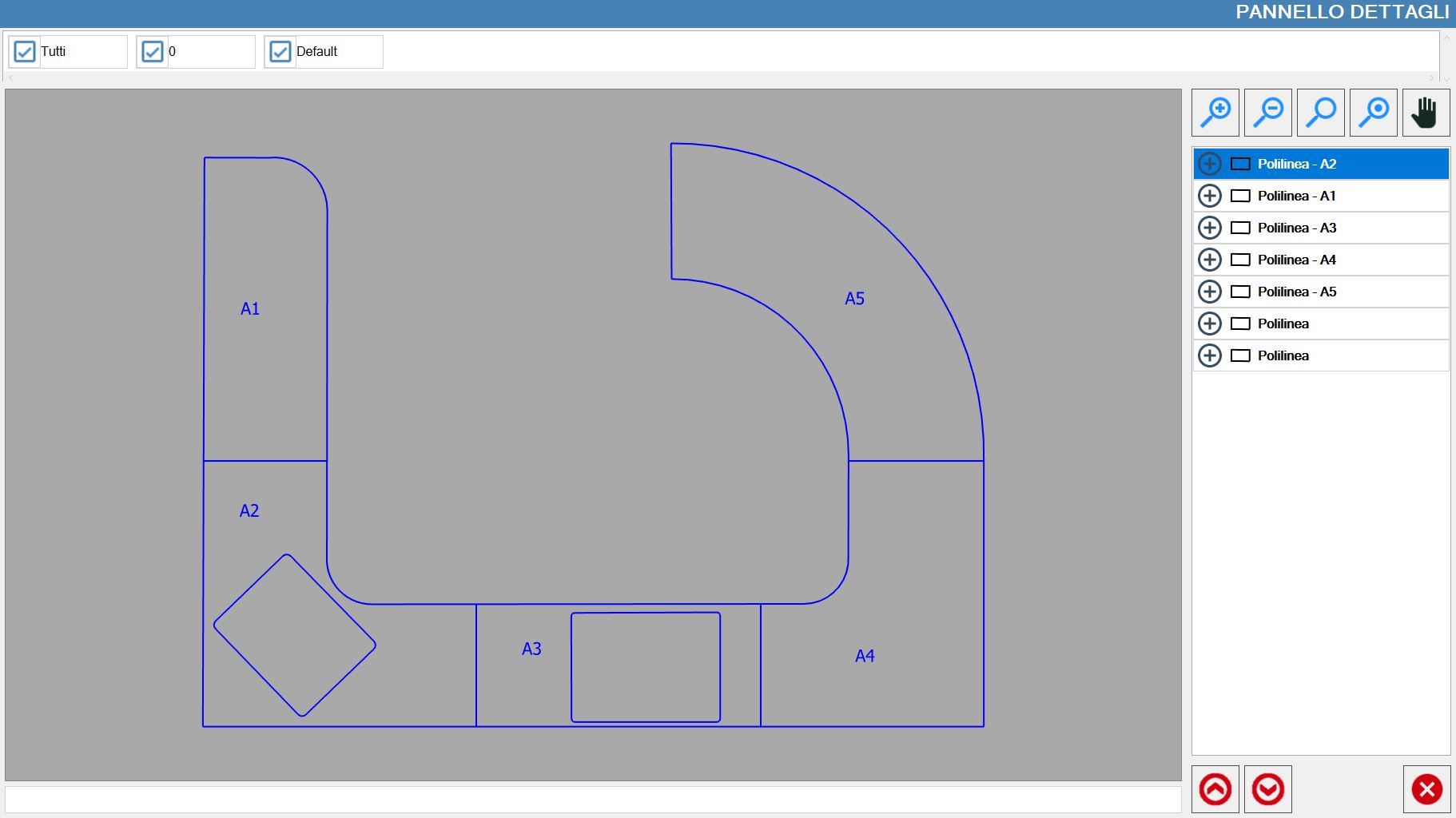

Una volta aperto, verrà visualizzato il seguente pannello, in aggiunta alla lista dei pezzi che compongono il DXF selezionato:

Gestione visibilità layout

Nella parte superiore di questo pannello sono riportati i layout sotto forma di checkbox attivabili o disattivabili a piacimento:

Il primo elemento di questa lista di layout permette di abilitare o disabilitare la visualizzazione di tutti i layout.

Pannello laterale

Pulsanti relativi a visibilità e padding

Oltre ai pulsanti già mostrati precedentemente relativi alla modifica che livello di zoom e al ripristino di questo sono presenti due nuovi pulsanti:

	Evidenzia pezzo selezionato Aumenta lo zoom sul pezzo selezionato dalla lista di polilinee.
	Muovi visuale Permette di muovere l’anteprima attraverso l’interazione con lo schermo.

Lista di polilinee

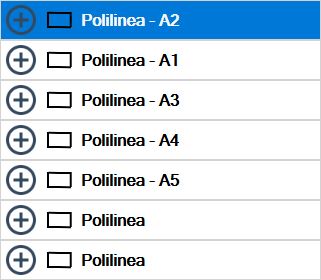

Sul lato centrale destro del pannello sono riportati i pezzi che compongono il DXF scelto, sotto forma di polilinee.
Selezionando uno sei valori presenti nella lista, verrà evidenziato con il colore giallo il relativo pezzo visibile nell’anteprima.

Quando viene premuto il tasto di fianco a ogni pezzo, verrà resa visibile la lista di polilinee che costituiscono il pezzo.

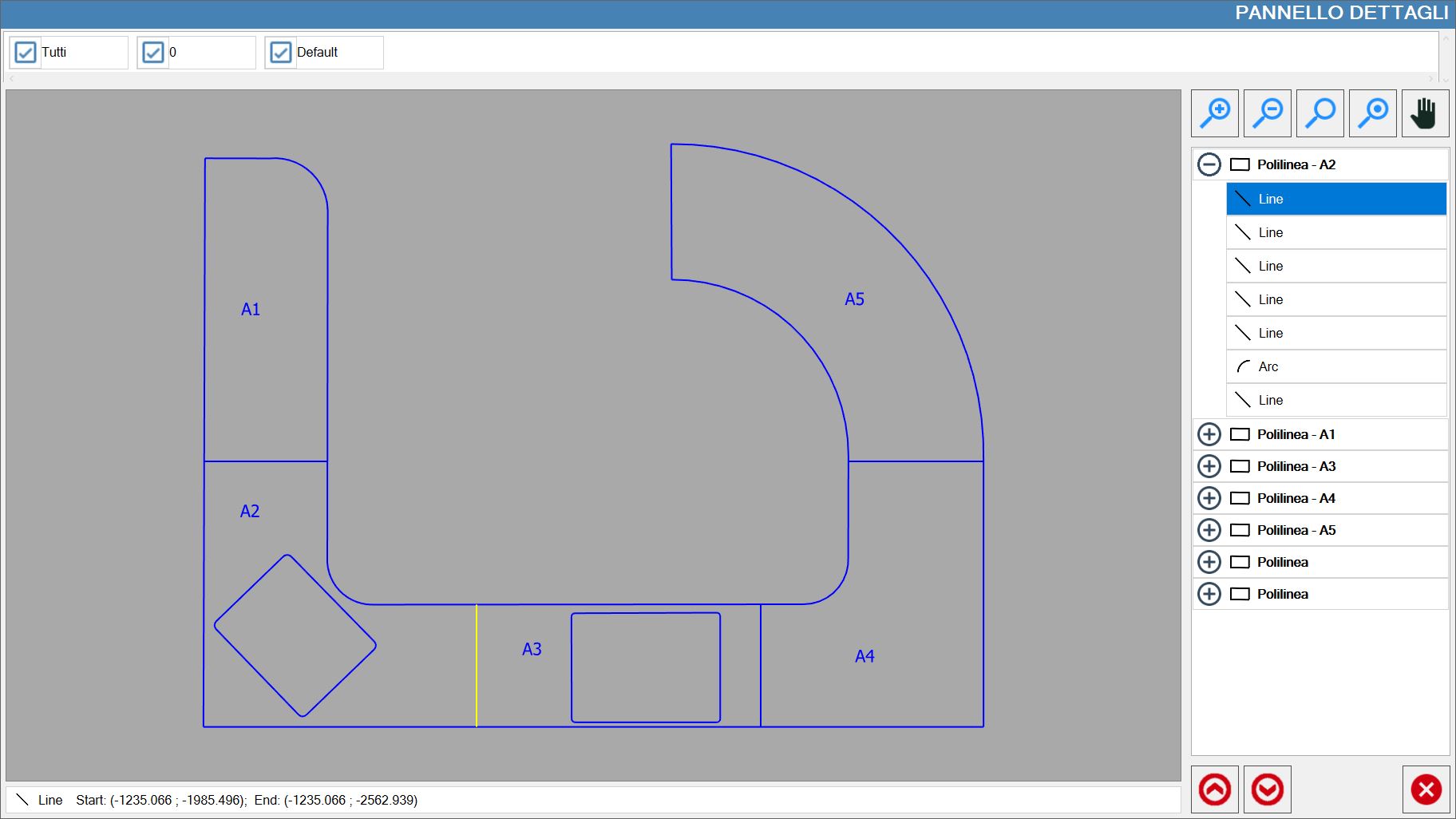

Sarà inoltre possibile evidenziare una singola polilinea del DXF semplicemente selezionando la rispettiva riga dalla lista:

Pulsanti inferiori

Questi pulsanti sono collocati nella parte inferiore della barra laterale.

	Trova polilinea aperta precedente Scorre la lista di polilinee aperte del DXF selezionato verso l’inizio della lista.
	Trova polilinea aperta precedente Scorre la lista di polilinee aperte del DXF selezionato verso la fine della lista.

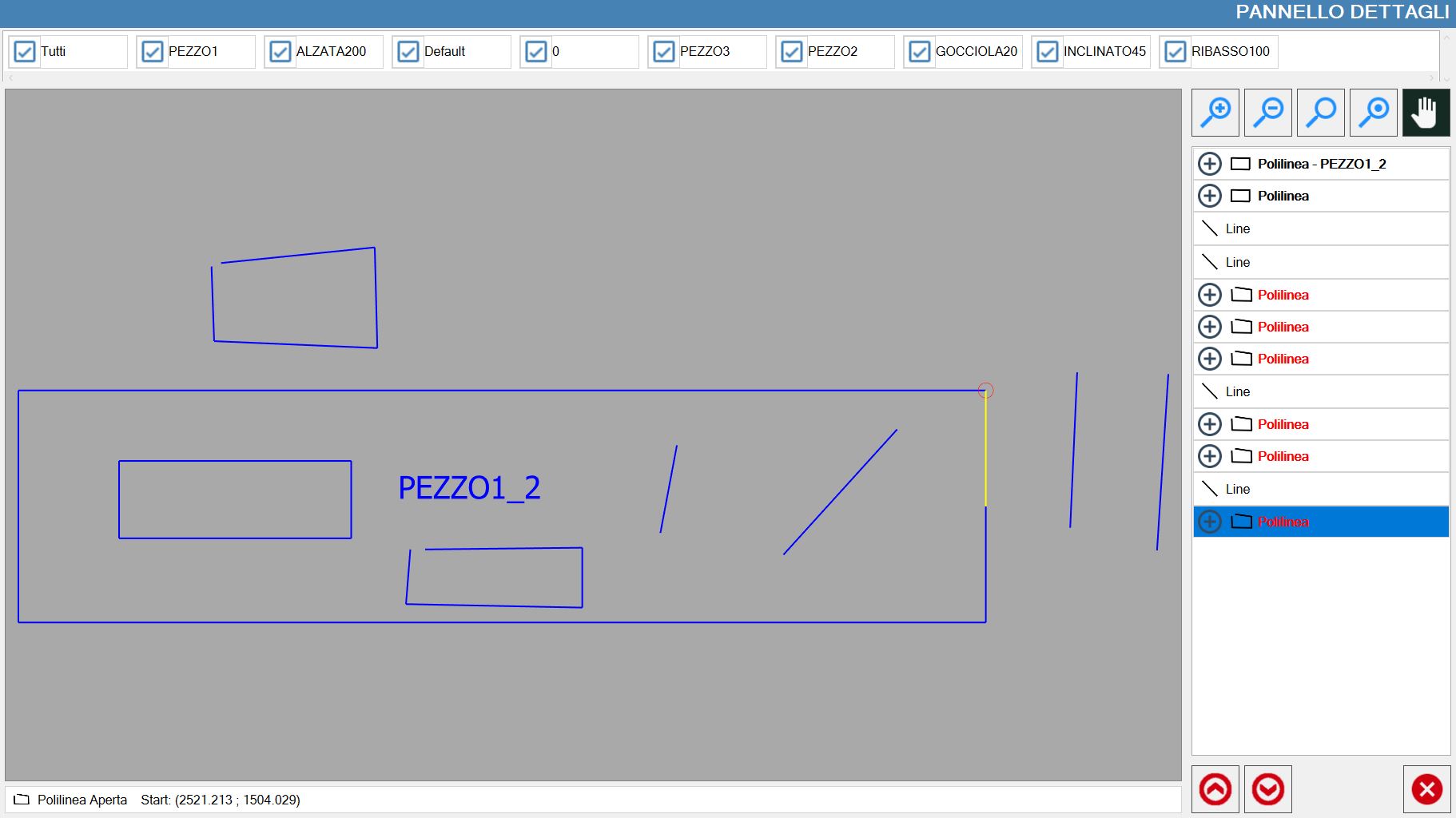

Nel seguente esempio è stato aperto il Pannello Dettagli per un DXF che presenta alcuni pezzi costituiti da polilinee aperte, riportate in rosso nella lista:
