Parametrix è progettato per la lavorazione di figure geometriche piane e chiuse, che rappresentano i pezzi.

Modalità di creazione dei pezzi

Come è possibile osservare dalla barra di navigazione superiore,

la creazione dei pezzi avviene tramite l’utilizzo di una delle seguenti modalità:

	Importazione file DXF Attraverso l’importazione di file con estensione “.dxf”, creati mediante l’utilizzo di un programma CAD esterno.
	Creazione rettangoli Tramite la creazione di figure rettangolari, impostando larghezza e altezza.
	Creazione figure parametriche Tramite la creazione di figure parametriche, come piani di cucina, scale, ed altre figure geometriche.
	Importazione file CSV Attraverso l’importazione di file con estensione “.csv”, ottenuti mediante l’utilizzo di programmi per la gestione di fogli elettronici come, ad esempio, Microsoft Excel.
	Cronologia Attraverso la reimportazione di pezzi creati in precedenza.
	Preferiti Tramite l’importazione di pezzi salvati in una lista di preferiti.
	Creazione pezzi commerciali Tramite la creazione di un grande numero di figure rettangolari, aventi larghezza e altezza modificabili a piacimento.

Una descrizione più approfondita del funzionamento di ogni modalità verrà fornita nel relativo paragrafo di questo capitolo.

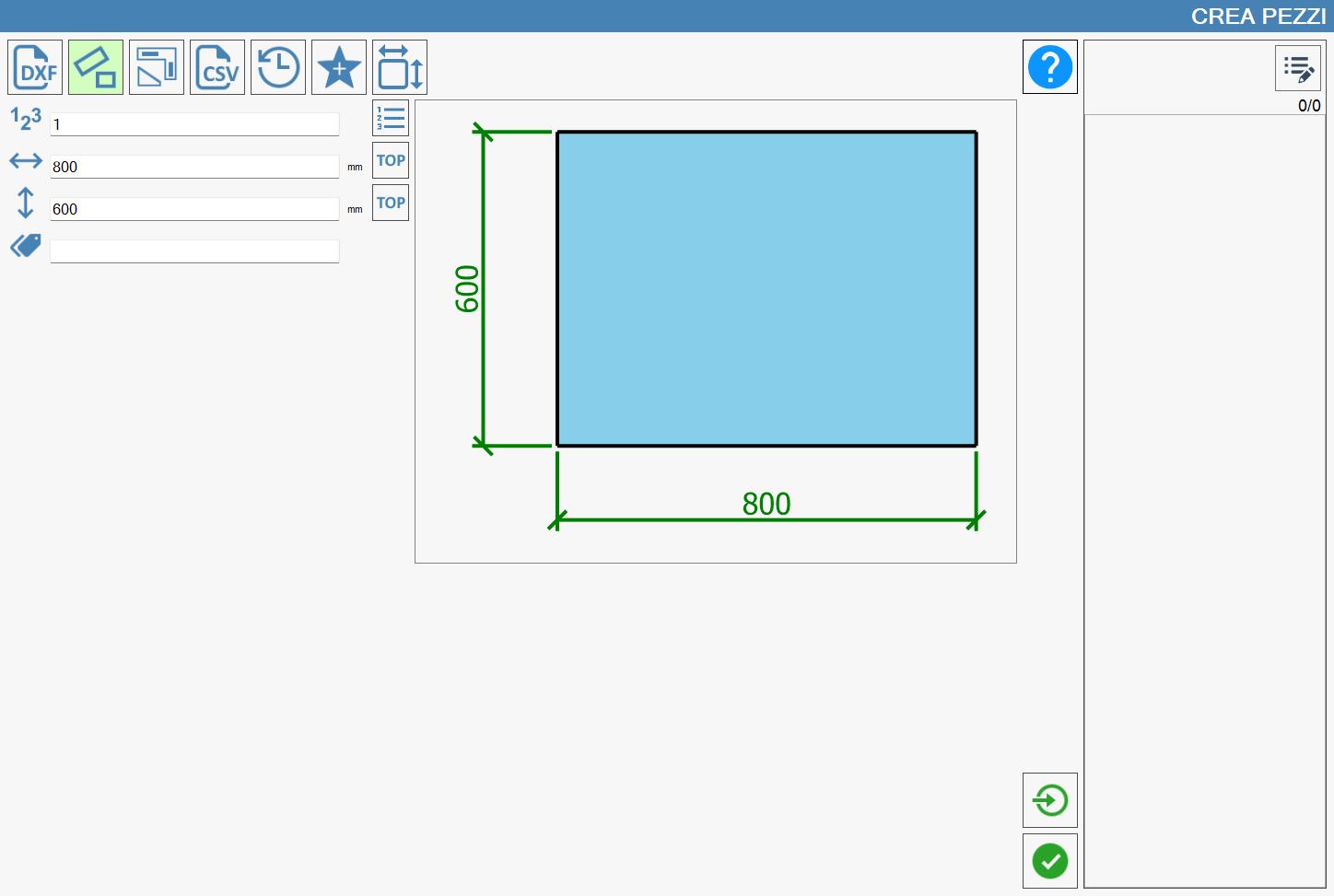

La funzionalità selezionata, viene evidenziata con un colore verde chiaro. All’apertura del pannello “Crea Pezzi“, l’operatore troverà selezionata la modalità “Creazione rettangoli“.

Importare i pezzi in Parametrix

Per concludere correttamente la creazione di uno o più pezzi, è necessario utilizzare il seguente pulsante, che è possibile trovare in ogni sezione del pannello:

Importa pezzi Conferma la creazione dei pezzi visualizzati e li inserisce nella lista dei pezzi da lavorare.

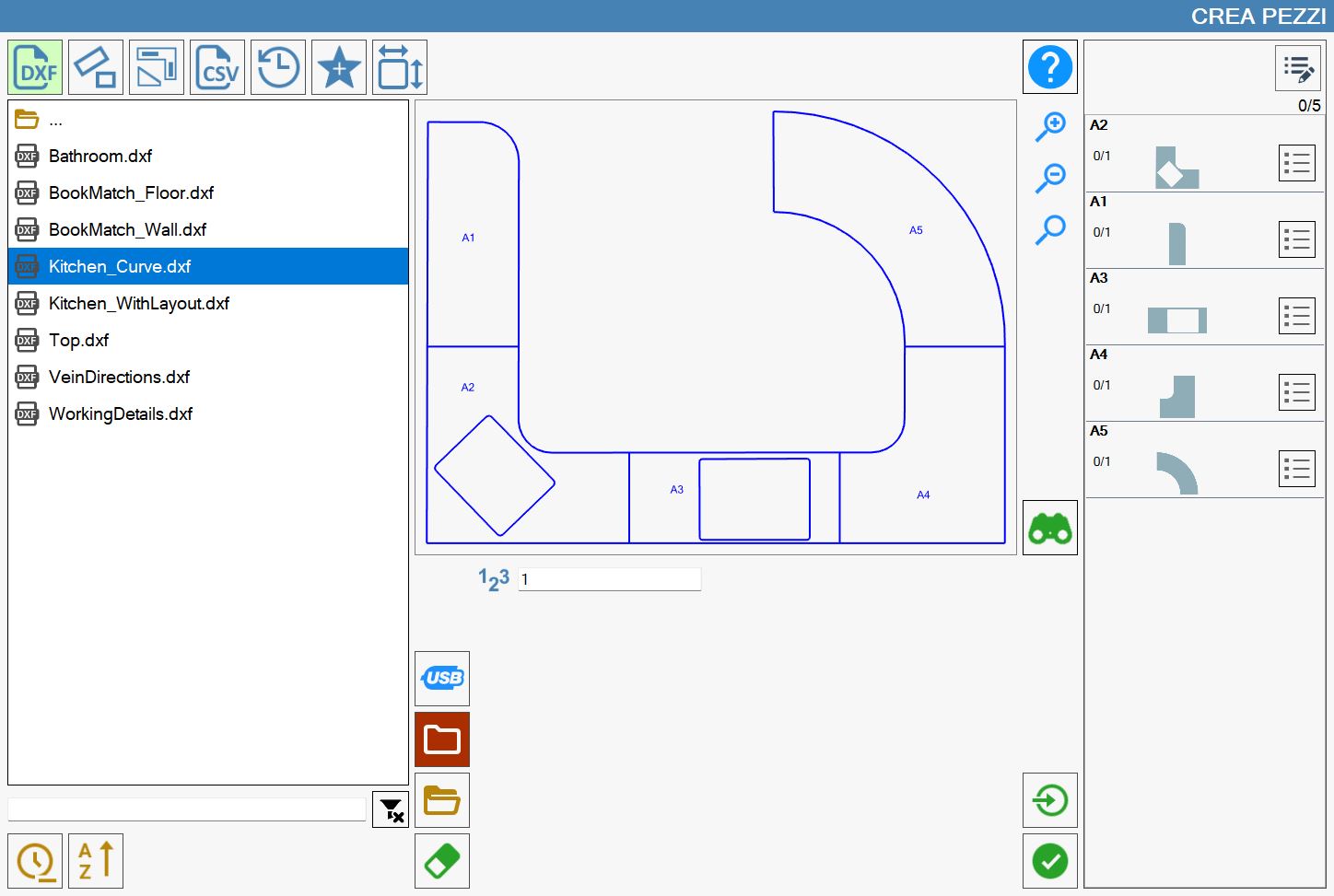

Nella seguente immagine si può osservare come, dopo aver premuto il pulsante “Importa pezzi“, la lista dei pezzi si sia popolata con gli elementi che componevano il file DXF che si è deciso di importare.

Lista dei pezzi importati

La lista dei pezzi visualizzata nella parte destra del pannello “Crea Pezzi“ è inizialmente vuota. Viene popolata man mano che vengono creati pezzi tramite le funzionalità descritte in precedenza in questo capitolo.

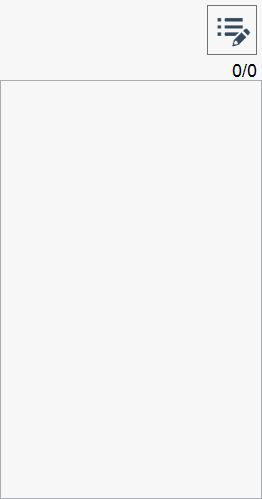

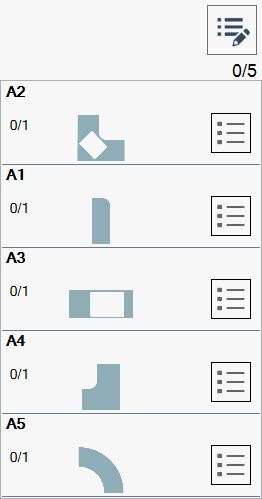

Di seguito viene riportato un esempio di lista pezzi vuota (a sinistra) e un esempio di lista popolata (a destra):

Proprietà avanzate dei pezzi

Dalle immagini di esempio precedenti è possibile notare un singolo pulsante presente nell’angolo superiore destro della lista dei pezzi da lavorare:

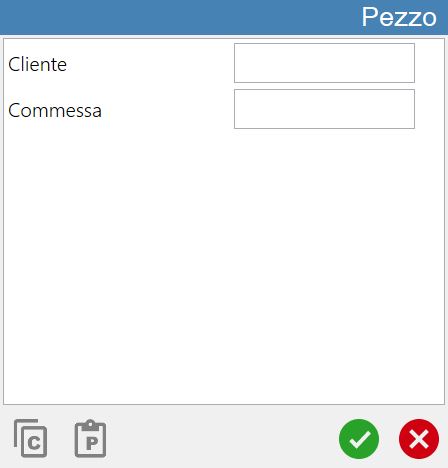

	Mostra informazioni avanzate di Pezzo La pressione di questo pulsante farà apparire la seguente finestra di gestione del pezzo:

Nella parte inferiore della finestra Pezzo sono presenti due pulsanti illustrati di seguito:

	Copia Permette di copiare le proprietà avanzate di un pezzo.
	Incolla Permette di compilare i campi della finestra Pezzo con i dati precedentemente copiati.

Visualizzare i dettagli del pezzo

Seguendo l’esempio della lista popolata a destra visualizzata a inizio capitolo, viene evidenziato ora il comportamento del seguente pulsante:

Mostra dettagli pezzo

Dopo la pressione del pulsante il pezzo in lista appare come di seguito:

Aggiungi il pezzo selezionato tra i preferiti

È possibile inserire qualunque pezzo nell’apposita sezione dei pezzi preferiti utilizzando il seguente pulsante:

Aggiungi preferito Aggiunge un pezzo alla lista dei preferiti.

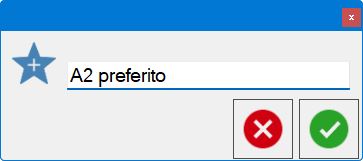

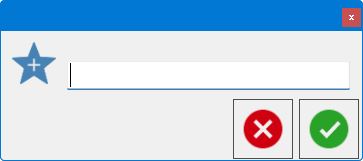

La pressione di questo pulsante farà apparire il seguente pop-up:

La compilazione del campo di testo e la successiva conferma permetterà all’operatore di inserire il pezzo selezionato nella lista dei pezzi preferiti, precedentemente illustrata.

Trova DXF d’origine

È possibile cercare la cartella del DXF d’origine utilizzando il seguente pulsante:

Trova Pezzo Cerca il file DXF di origine del pezzo selezionato.

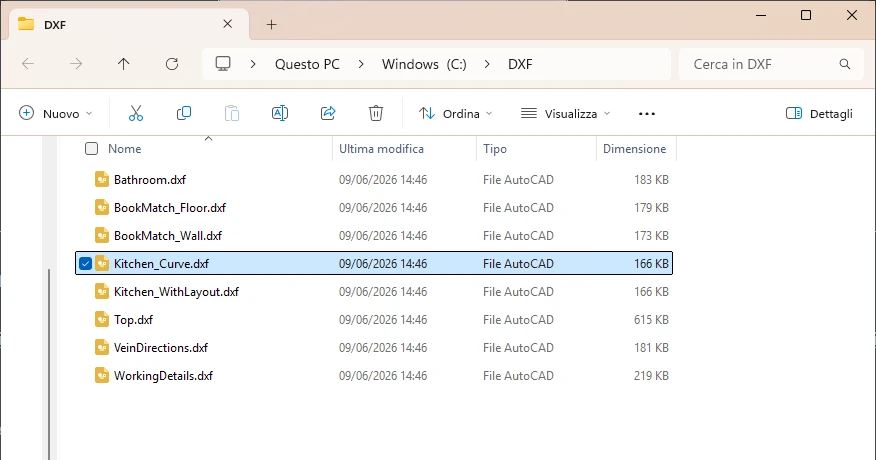

Premendo questo pulsante, se Parametrix individua correttamente il file DXF di origine, viene aperta una finestra di Esplora file simile alla seguente:
