DOC3.13.12 LAVORAZIONI SUPERFICIALI (OPZIONALE)

Questa funzionalità permette all’operatore di effettuare lavorazioni sulla superficie del materiale.

Tipologie di lavorazione

Per utilizzare questa lavorazione, occorre innanzitutto scegliere una delle due modalità disponibili, selezionando il pulsante corrispondente:

NOTA

Le modalità 'Superficie rettangolare' e 'Superficie zigzag' sono mutuamente esclusive: l'attivazione di una esclude automaticamente l'altra.

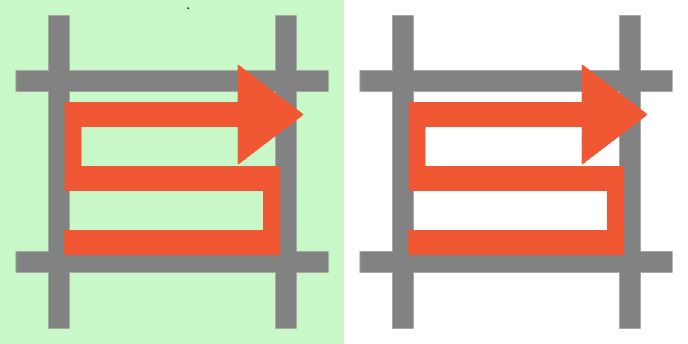

	Superficie rettangolare La macchina eseguirà passate parallele per muoversi lungo la superficie. Per questa lavorazione viene utilizzato il disco.

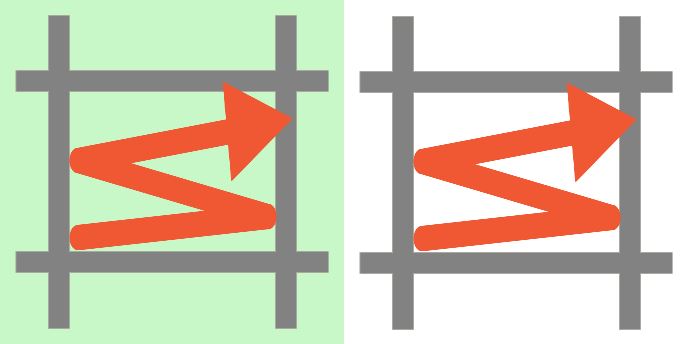

	Superficie zigzag La macchina eseguirà passate a zigzag per muoversi lungo la superficie. Per questa lavorazione viene utilizzata la fresa.

Parametri

Rotazione asse C	Determina l’orientamento della lavorazione che può essere orizzontale (0_) oppure verticale (90_) rispetto al piano di lavoro. NOTA Le modalità '0_' e '90_' sono mutuamente esclusive: l'attivazione di una esclude automaticamente l'altra.
Allungo passata	Ogni taglio generato da questa lavorazione è prolungato, sia in testa che in coda, della lunghezza indicata da questo parametro.
Profondità taglio	Indica la profondità della lavorazione nel materiale.

Esecuzione della lavorazione

NOTA

È possibile applicare la lavorazione premendo il pulsante a sinistra del taglio opportuno nella lista dei poligoni.
Un’icona rossa con una 'X' indica che la lavorazione non può essere applicata al taglio desiderato.

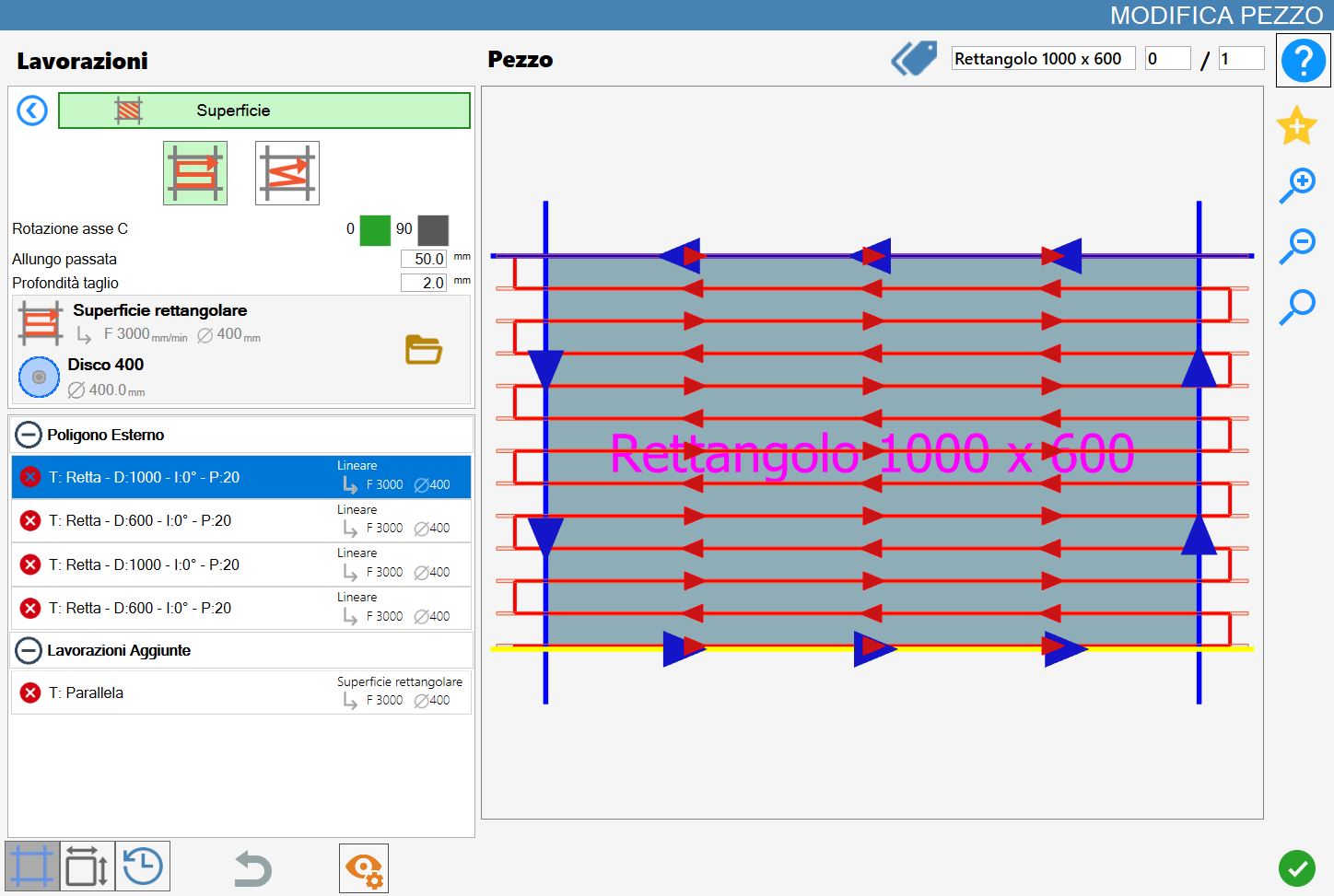

Esecuzione Superficie Rettangolare

Dopo aver impostato i parametri della lavorazione, selezionare un lato del pezzo su cui si desidera eseguire la lavorazione.
I tagli verranno effettuati dal basso verso l’alto.

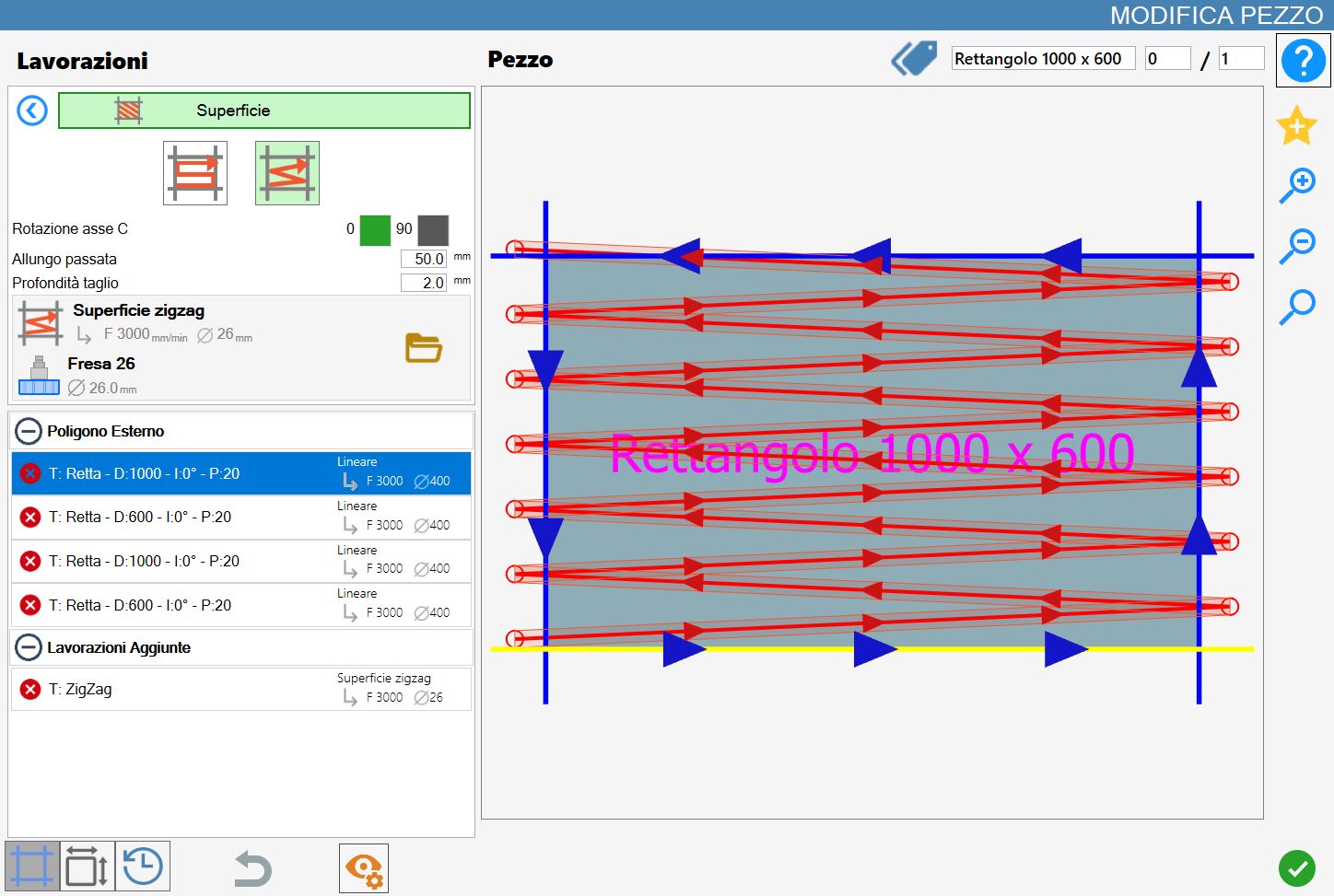

Esecuzione Superficie ZigZag

Dopo aver impostato i parametri della lavorazione, selezionare un lato del pezzo su cui si desidera eseguire la lavorazione.
I tagli verranno effettuati dal basso verso l’alto.

Parametri di lavorazione della lastra

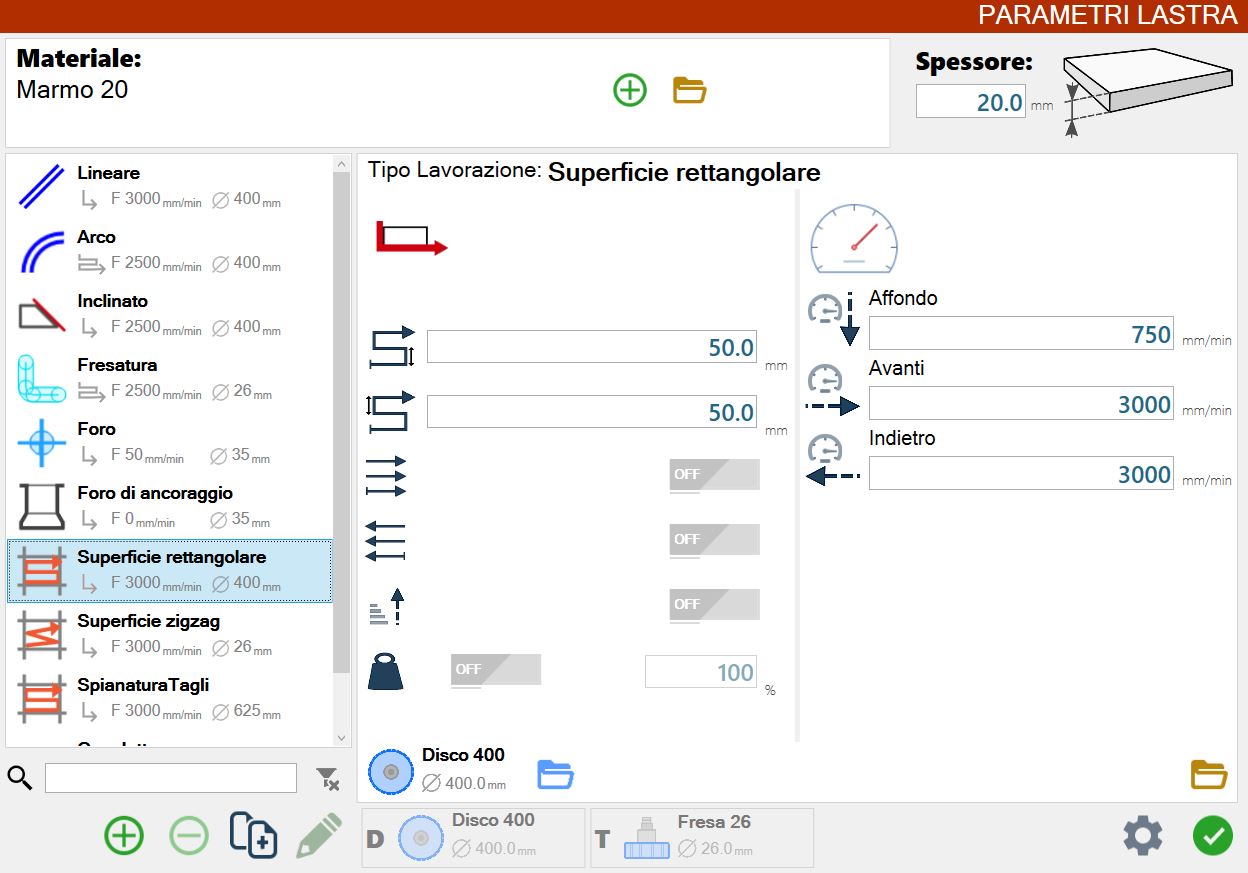

L’operatore può modificare i parametri legati alle lavorazioni superficiali dal pannello dei parametri di lavorazione della lastra.

Superficie rettangolare

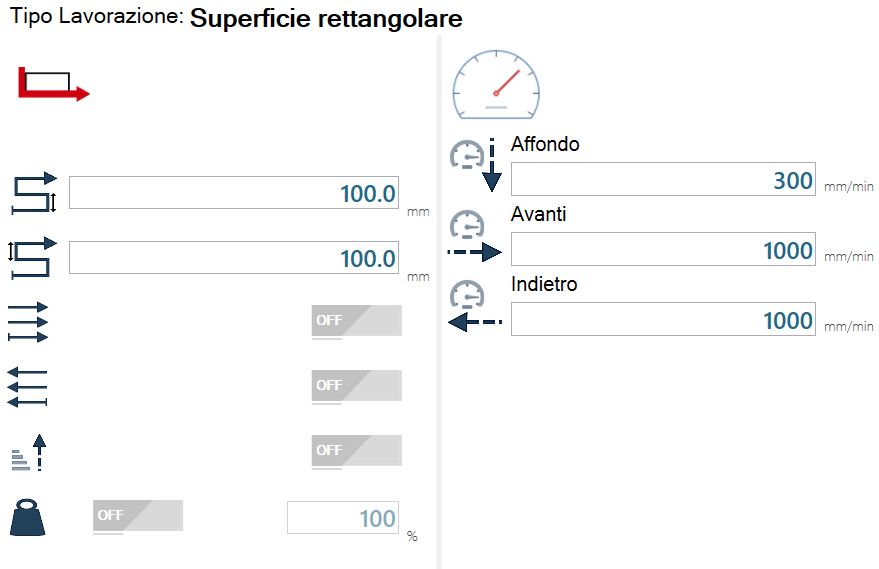

Questa schermata mostra i parametri di lavorazione per la modalità “Superficie rettangolare“.

Descrizione parametri

	Distanza tra passate all’andata Rappresenta la distanza tra la passata di andata e quella di ritorno successiva.
	Distanza tra passate al ritorno Rappresenta la distanza tra la passata di ritorno e quella di andata successiva.
	Solo passate in avanti Se abilitato, le passate verranno eseguite tutte nel verso di andata, ovvero dalla sinistra alla destra del pezzo.
	Solo passate indietro Se abilitato, le passate verranno eseguite tutte nel verso di ritorno, ovvero dalla destra alla sinistra del pezzo.
	Solleva disco a fine passata Se abilitato, al termine di ciascuna passata il disco viene sollevato.
	Pressione pistone Permette di abilitare la pressione del pistone sul materiale, e deciderne l’intensità

NOTA

L’abilitazione dei parametri per le passate in un verso specifico sono mutualmente esclusivi.
Se uno dei due è attivato, il programma impone anche l’attivazione del sollevamento del disco a fine passata.

Descrizione parametri velocità

	Affondo Determina la velocità durante la fase di penetrazione dell’utensile sul materiale.
	Avanti Indica velocità desiderata per la fase di taglio in andata.
	Indietro Indica velocità desiderata per la fase di taglio nel ritorno.

Superficie zigzag

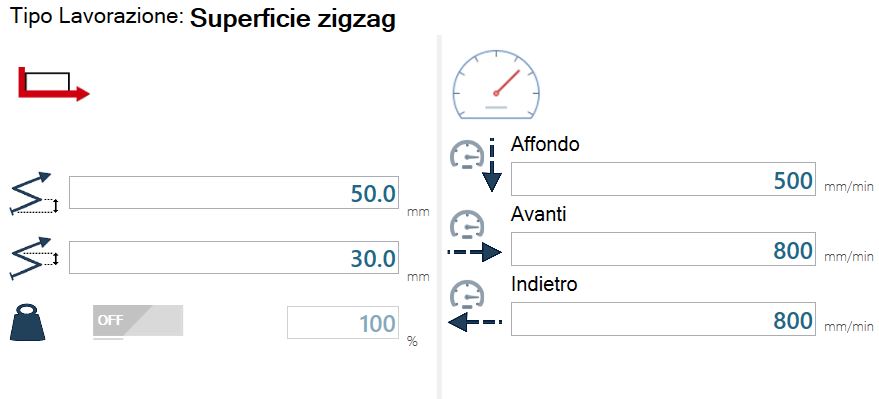

Questa schermata mostra i parametri di lavorazione per la modalità “Superficie zigzag“.

Descrizione parametri

	Distanza tra passate all’andata Rappresenta la distanza verticale tra il punto di partenza della passata diagonale ed il suo punto di arrivo nel verso di andata.
	Distanza tra passate al ritorno Rappresenta la distanza verticale tra il punto di partenza della passata diagonale ed il suo punto di arrivo nel verso di ritorno.
