DOC3.13.13 SPIANATURA (OPZIONALE)

Questa funzionalità permette all’operatore di eseguire una spianatura sul pezzo.


Parametri

Allungo passata

Ogni taglio generato da questa lavorazione è prolungato, sia in testa che in coda, della lunghezza indicata da questo parametro.

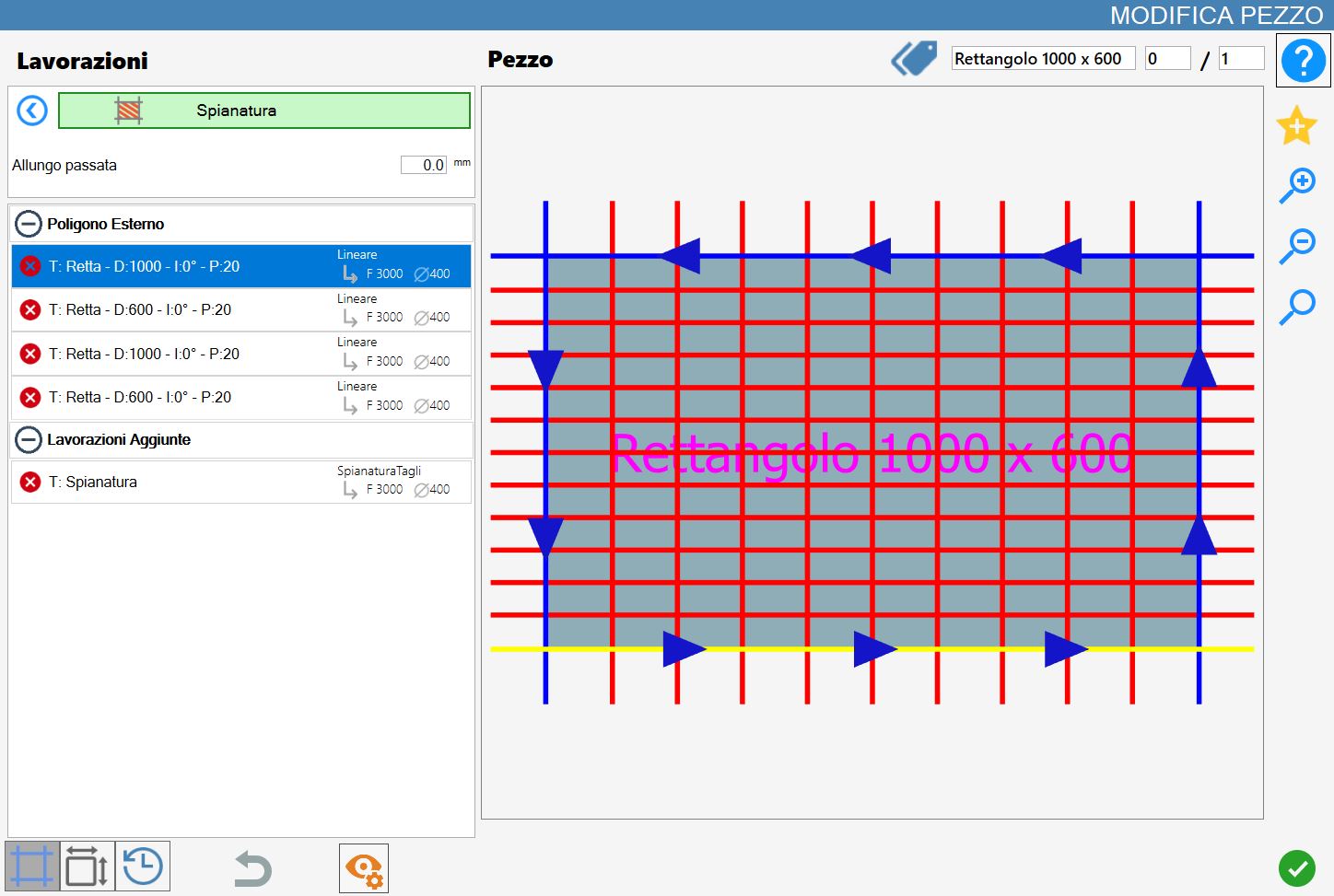

Esecuzione della lavorazione

Partendo dallo spessore lastra impostato nei parametri materiale, per raggiungere lo spessore obiettivo impostato nei parametri della lavorazione, il pezzo viene lavorato nel seguente modo:

  1. Come prima cosa vengono eseguiti tagli paralleli da sinistra a destra ad una distanza impostata nei parametri ed eseguiti con i parametri del taglio lineare.

  2. Successivamente, tagli lungo l’asse Y per creare una scacchiera sempre eseguiti con i parametri del taglio lineare.

ATTENZIONE!

Lo spessore iniziale della lastra deve essere impostato come spessore del materiale (si può poi aggiungere la tastatura per una maggior precisione).
Lo spessore obiettivo viene impostato nei parametri della lavorazione (e riferisce alla quota banco).


NOTA

La seguente lavorazione può essere eseguita anche su pezzi commerciali.

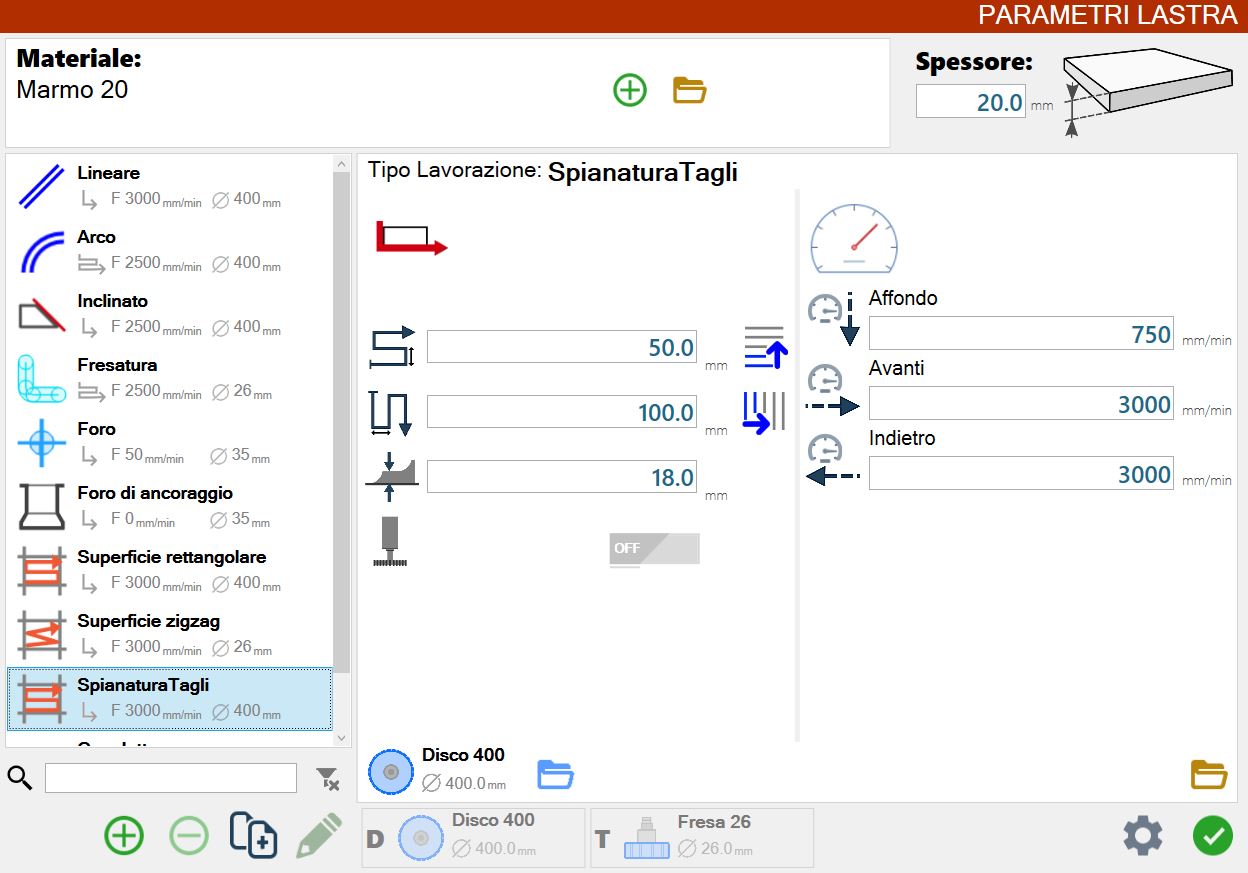

Parametri di lavorazione della lastra

L’operatore può modificare i parametri legati alle spianature dal pannello dei parametri di lavorazione della lastra.

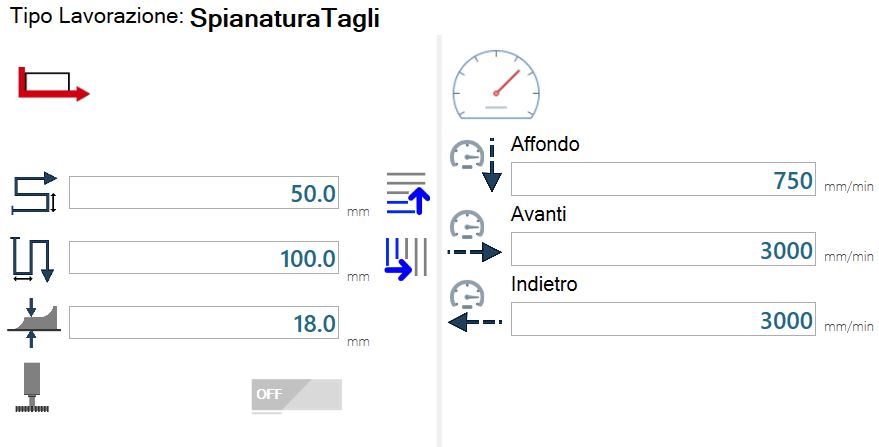

Parametri spianatura tagli


Descrizione parametri


Distanza tra passate orizzontali
Rappresenta la distanza tra due passate parallele lungo la direzione orizzontale.
Il pulsante permette di decidere se le passate devono essere eseguite dall’alto verso il basso o viceversa.


Distanza tra passate verticali
Rappresenta la distanza tra due passate parallele lungo la direzione verticale.
Il pulsante permette di decidere se le passate devono essere eseguite da sinistra verso destra o viceversa.


Quota spianatura
Imposta lo spessore che deve avere il materiale dopo la spianatura.


Ruotare utensile 90 gradi
Se abilitato, la lavorazione di spianatura viene eseguita con asse A a 90_.

;
