Questa funzione permette di aggiungere un taglio con caratteristiche diverse dal taglio normale.

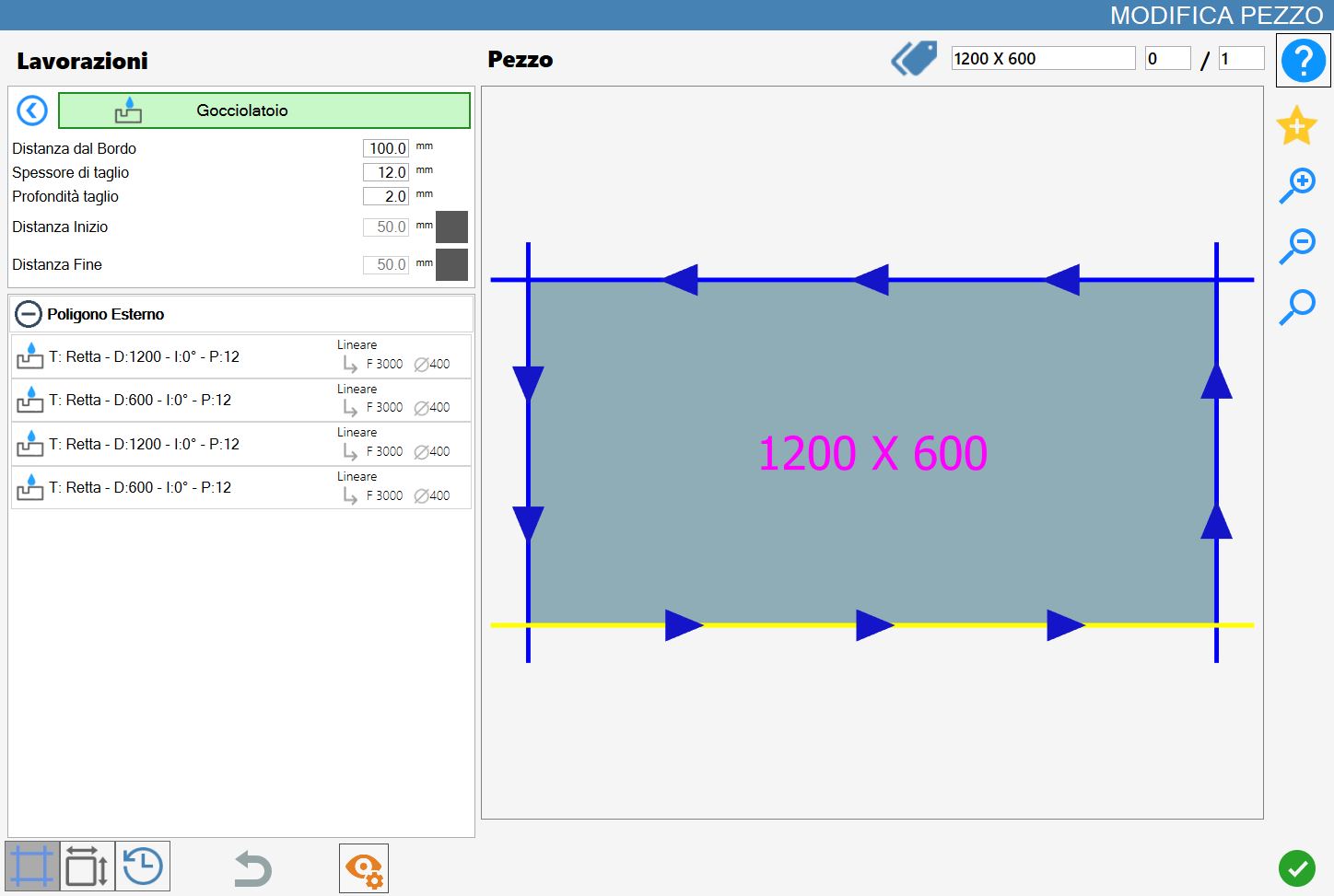

L’interfaccia che si apre assomiglia alla seguente immagine:
Parametri
È possibile impostare la larghezza di taglio (deve essere uguale o maggiore dello spessore del disco).
Distanza dal bordo | La distanza dal taglio selezionato alla lavorazione di gocciolatoio. |
Spessore di taglio | È la misura della larghezza della lavorazione. È possibile fare un Gocciolatoio di larghezza maggiore rispetto allo spessore del disco. |
Profondità taglio | È la profondità di affondo sul materiale. |
Distanza inizio | La distanza verso l’interno con cui viene creata la lavorazione rispetto all’inizio del taglio. |
Distanza fine | La distanza verso l’interno con cui viene creata la lavorazione rispetto alla fine del taglio. |
Distanza inizio e distanza fine possono essere attivi o spenti con i pulsanti sulla destra del valore.
In caso siano spenti, Parametrix non ne tiene conto, mentre quando sono attivi, il programma calcola lo spostamento.

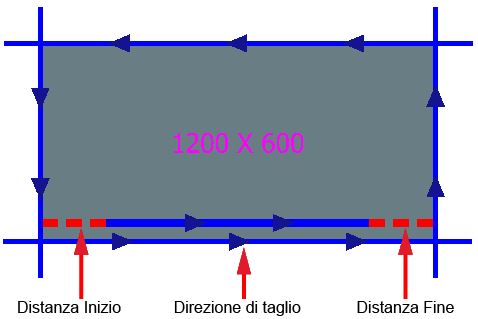

Distanza Inizio e Distanza Fine
Questi parametri possono essere attivi o spenti con i pulsanti alla destra del valore. Nel caso in cui sono grigi (spenti) Parametrix non ne tiene conto, mentre quando sono verdi (accesi - come da figura) il programma calcola lo spostamento.
Esecuzione della lavorazione
È possibile applicare la lavorazione premendo il pulsante a sinistra del taglio opportuno nella lista dei poligoni.
Un’icona rossa con una 'X' indica che la lavorazione non può essere applicata al taglio desiderato.
In base ai parametri di lavorazione impostati, un gocciolatoio viene inserito parallelamente al taglio del pezzo selezionato.

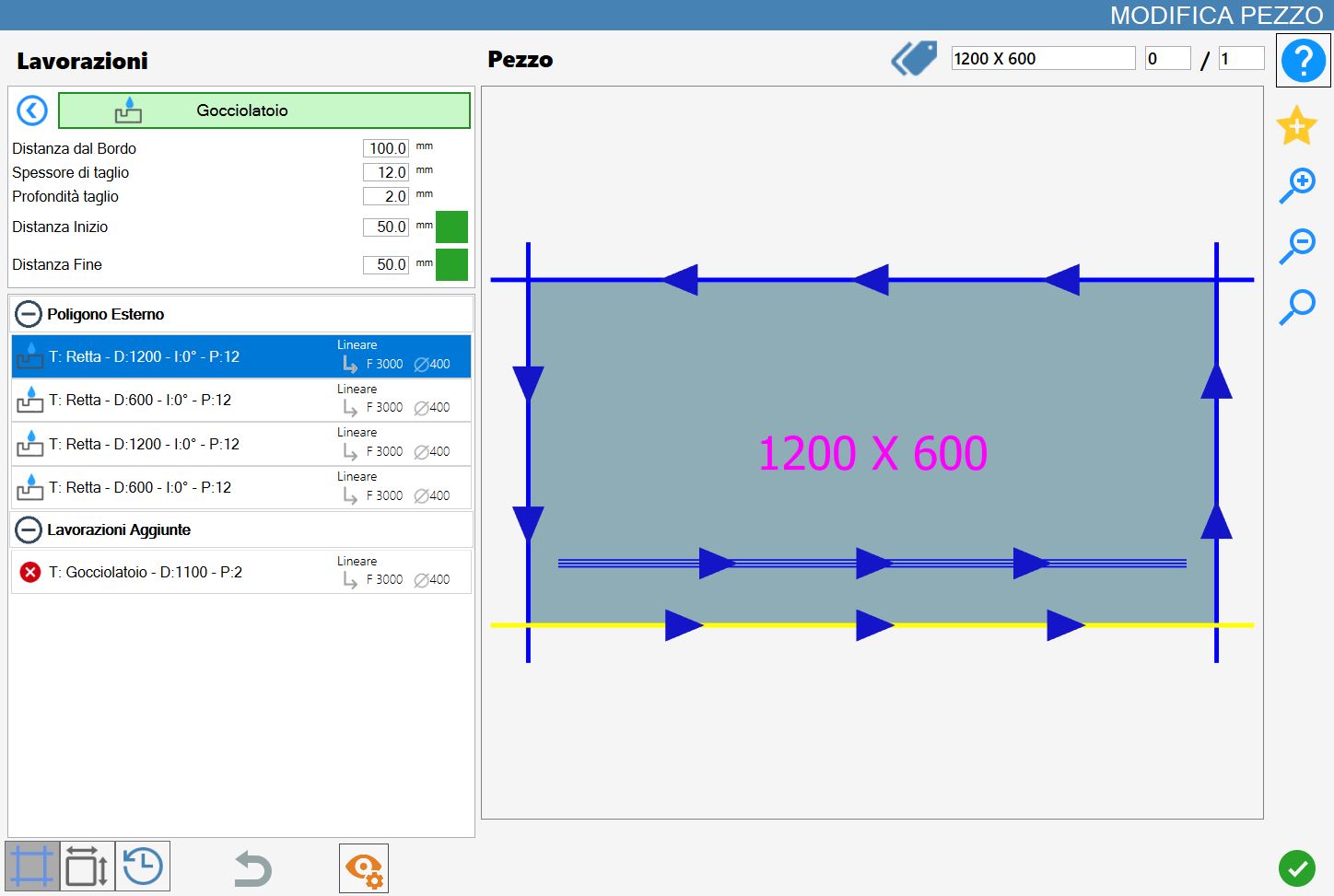

Nell'immagine seguente è stata illustrata una lavorazione di tipo gocciolatoio, realizzata con gli stessi parametri dell’esempio precedente.
In entrambi gli esempi la lavorazione è stata applicata al taglio inferiore.
Inoltre, è stata aggiunta all'elenco delle 'Lavorazioni aggiuntive', situato nella parte inferiore sinistra del pannello 'Modifica Pezzo'.
