Tramite questa funzione è possibile aggiungere un taglio parallelo ad un taglio già esistente alla distanza desiderata.
È possibile applicare questa lavorazione sia ai tagli lineari che sugli archi di curva.
Parametri
Per poter aggiungere un taglio, viene richiesto di impostare il seguente parametro:
Distanza | Distanza dal taglio selezionato in cui aggiungere il taglio parallelo. |
Esecuzione della lavorazione
È possibile applicare la lavorazione premendo il pulsante a sinistra del taglio opportuno nella lista dei poligoni.
Un’icona rossa con una 'X' indica che la lavorazione non può essere applicata al taglio desiderato.

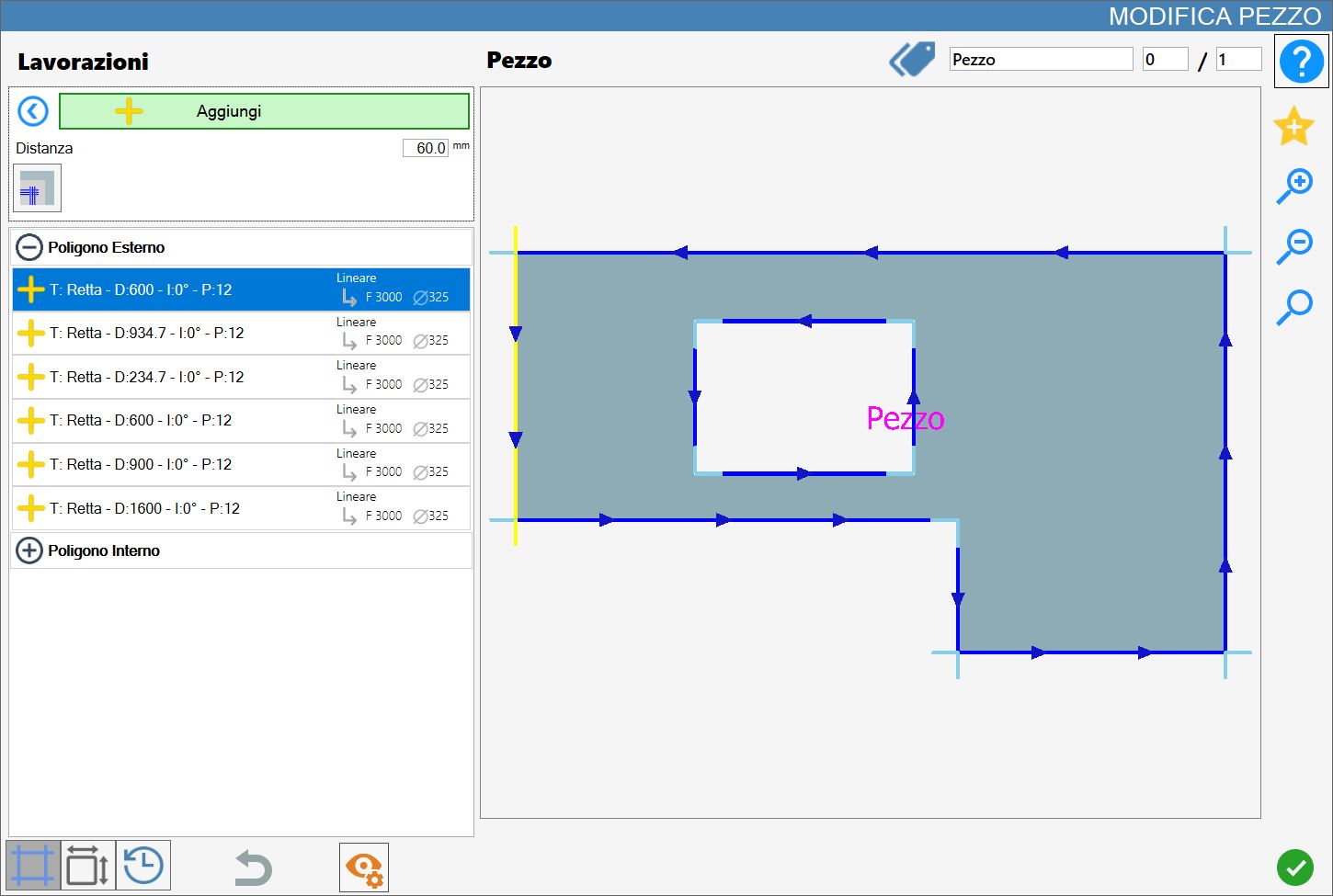

Una volta impostato il parametro distanza, si procede con la selezione del taglio rispetto al quale creare quello nuovo.
La direzione in cui aggiungere il nuovo taglio viene calcolata in modo da non rovinare il pezzo: verso l’esterno se si seleziona un elemento del poligono esterno, oppure verso l’interno di un poligono interno.
Nel caso in cui il valore della distanza sia negativo, il taglio aggiunto viene calcolato nella direzione di spostamento opposta a quella intesa.

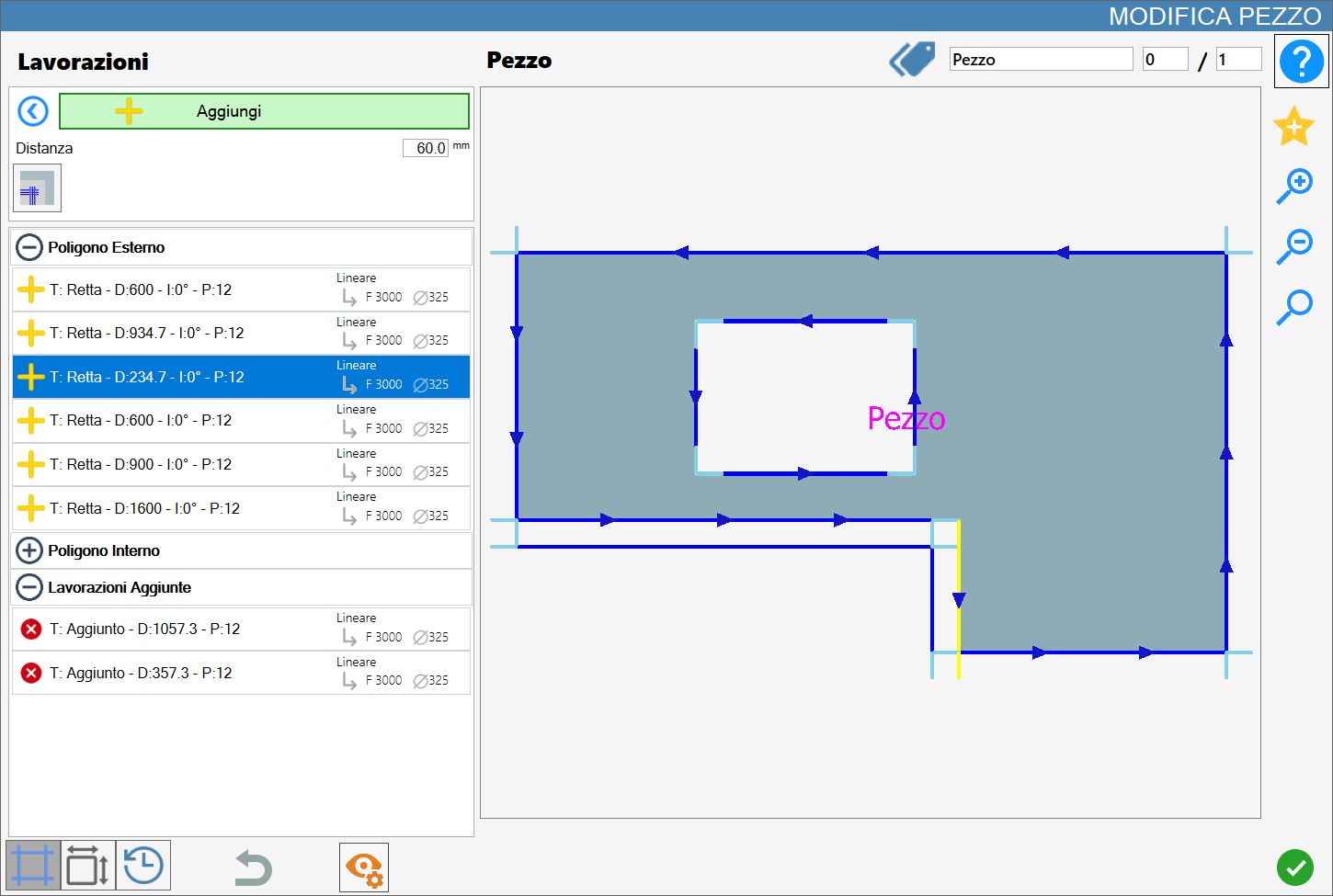

Nell'immagine seguente è illustrato il risultato dell'aggiunta di due tagli, effettuata selezionando le due rette che definiscono la rientranza del piano cucina.

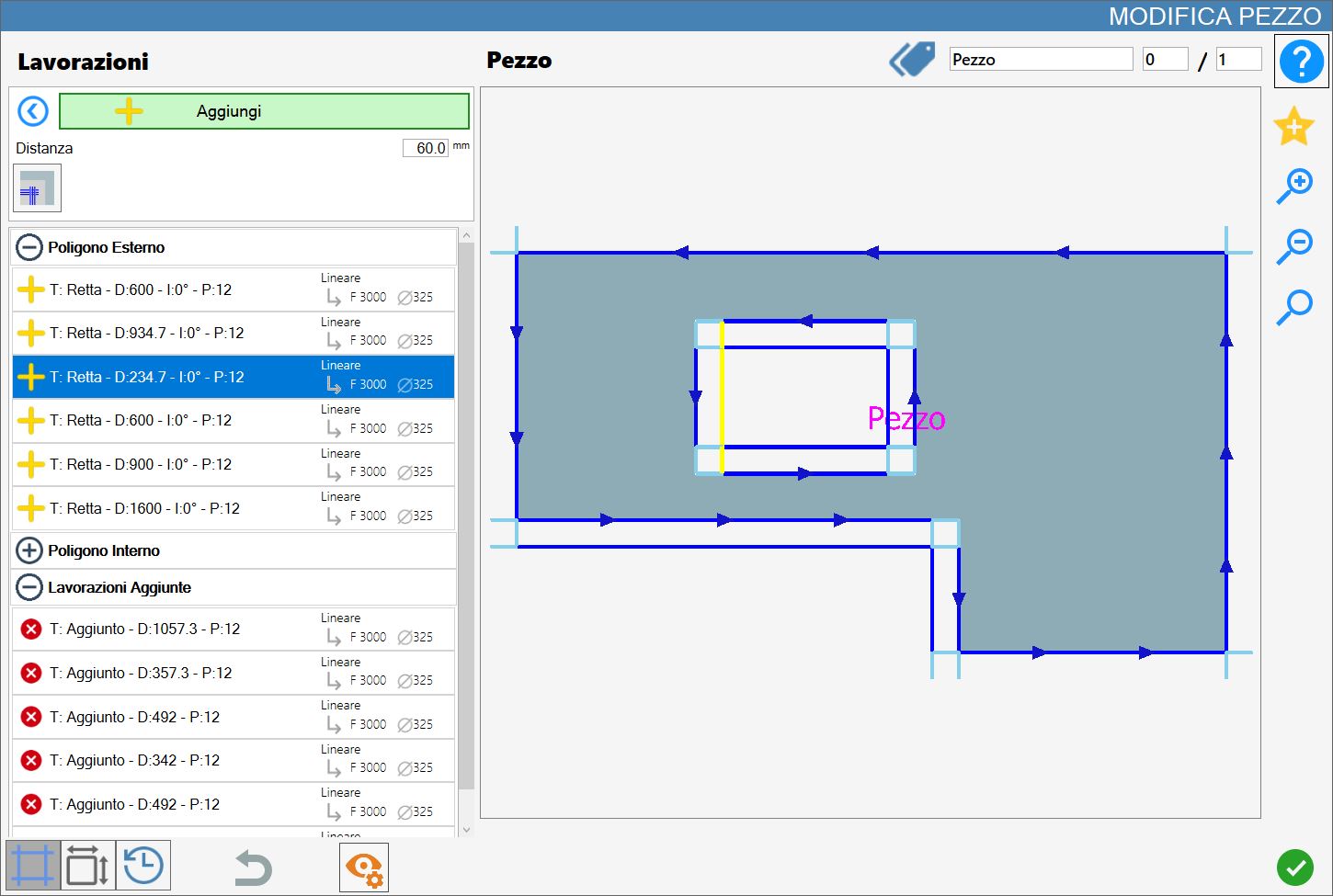

Come mostrato, il nuovo taglio parallelo viene inserito nella sezione Lavorazioni Aggiunte e ne replica le caratteristiche del taglio selezionato, quali direzione e tipologia di lavorazione.
Pulsante per l’aggiunta taglio negli angoli concavi
 | Tagli concavi |
|---|
