In questa pagina è possibile eseguire un singolo foro in una posizione specifica oppure eseguire una serie di fori a distanza fissata.


Tipologie di lavorazione

Per utilizzare questa lavorazione, occorre innanzitutto scegliere una delle due modalità disponibili, selezionando il pulsante corrispondente:

NOTA

Le modalità 'Foro nel materiale' e 'Rimozione Scodo' sono mutuamente esclusive: l'attivazione di una esclude automaticamente l'altra.


Foro nel materiale
L’operatore può creare dei fori in base alle coordinate.


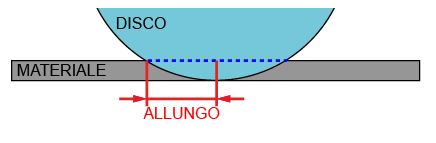

Rimozione scodo
Aggiunge fori al pezzo per rimuovere gli scarti del disco.

Foro nel materiale

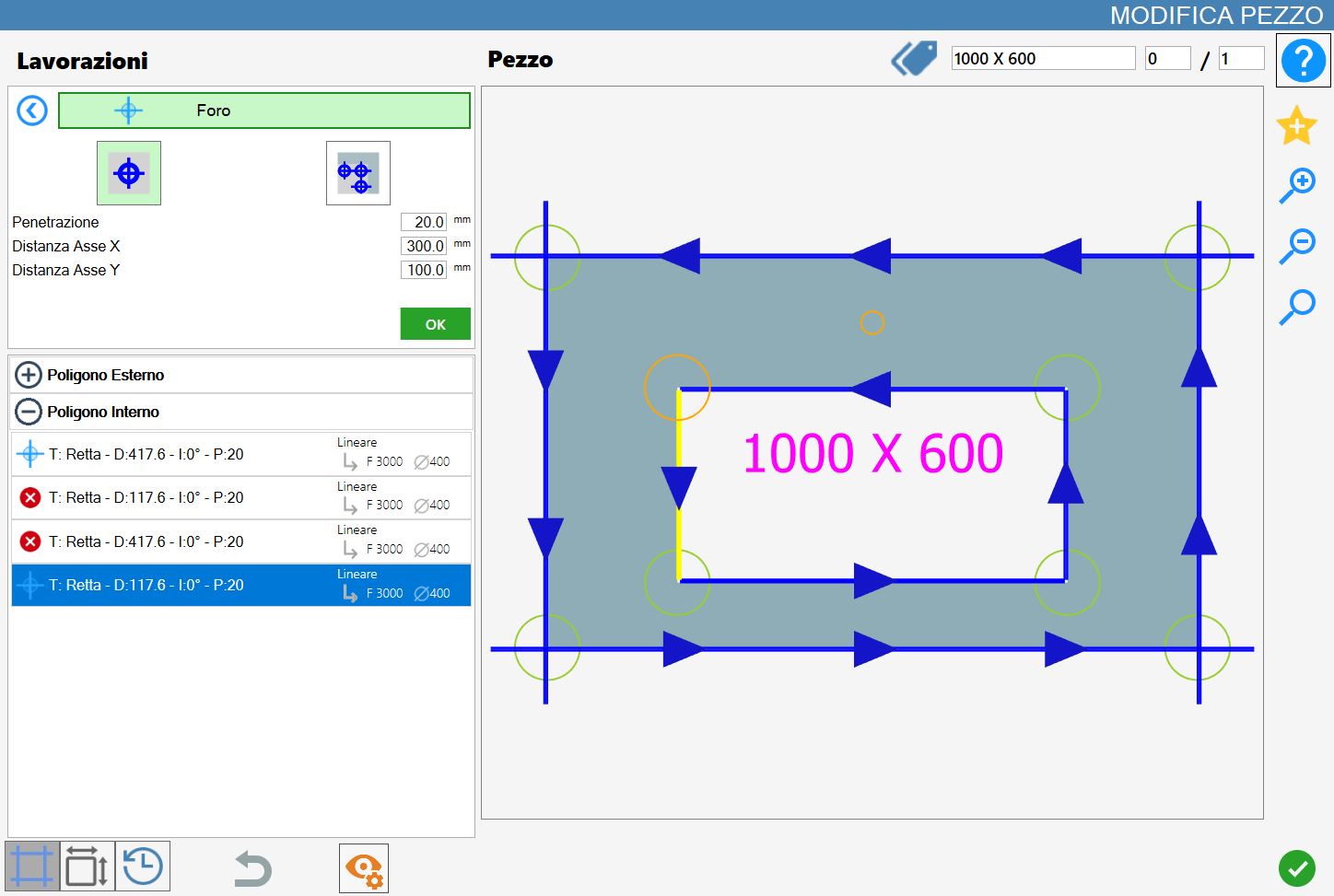

Selezionando questa modalità di lavorazione, il vertice attualmente selezionato verrà evidenziato in arancione e, a partire da esso, verrà proiettata l’anteprima del foro da aggiungere, anch'essa visualizzata in arancione e generata in base ai parametri impostati.


Parametri

Penetrazione

Indica la profondità che la lavorazione deve raggiungere.

Distanza asse X

Distanza sull’asse X dal punto iniziale del taglio selezionato, in corrispondenza della quale verrà creato il foro.

Distanza asse Y

Distanza sull’asse Y dal punto iniziale del taglio selezionato, in corrispondenza della quale verrà creato il foro.

NOTA

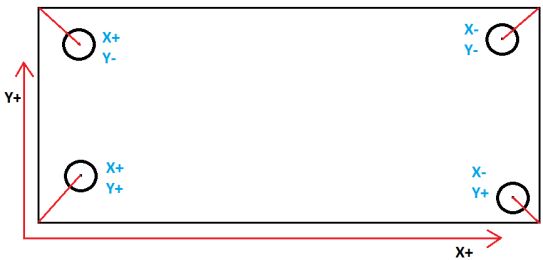

Rispetto al punto selezionato, viene considerata positiva la parte a destra del cerchio (per le X) e la parte sopra del cerchio (per le Y), come mostrato in figura.


Esecuzione Foro nel materiale

NOTA

È possibile applicare la lavorazione premendo il pulsante a sinistra del taglio opportuno nella lista dei poligoni.
Un’icona rossa con una 'X' indica che la lavorazione non può essere applicata al taglio desiderato.

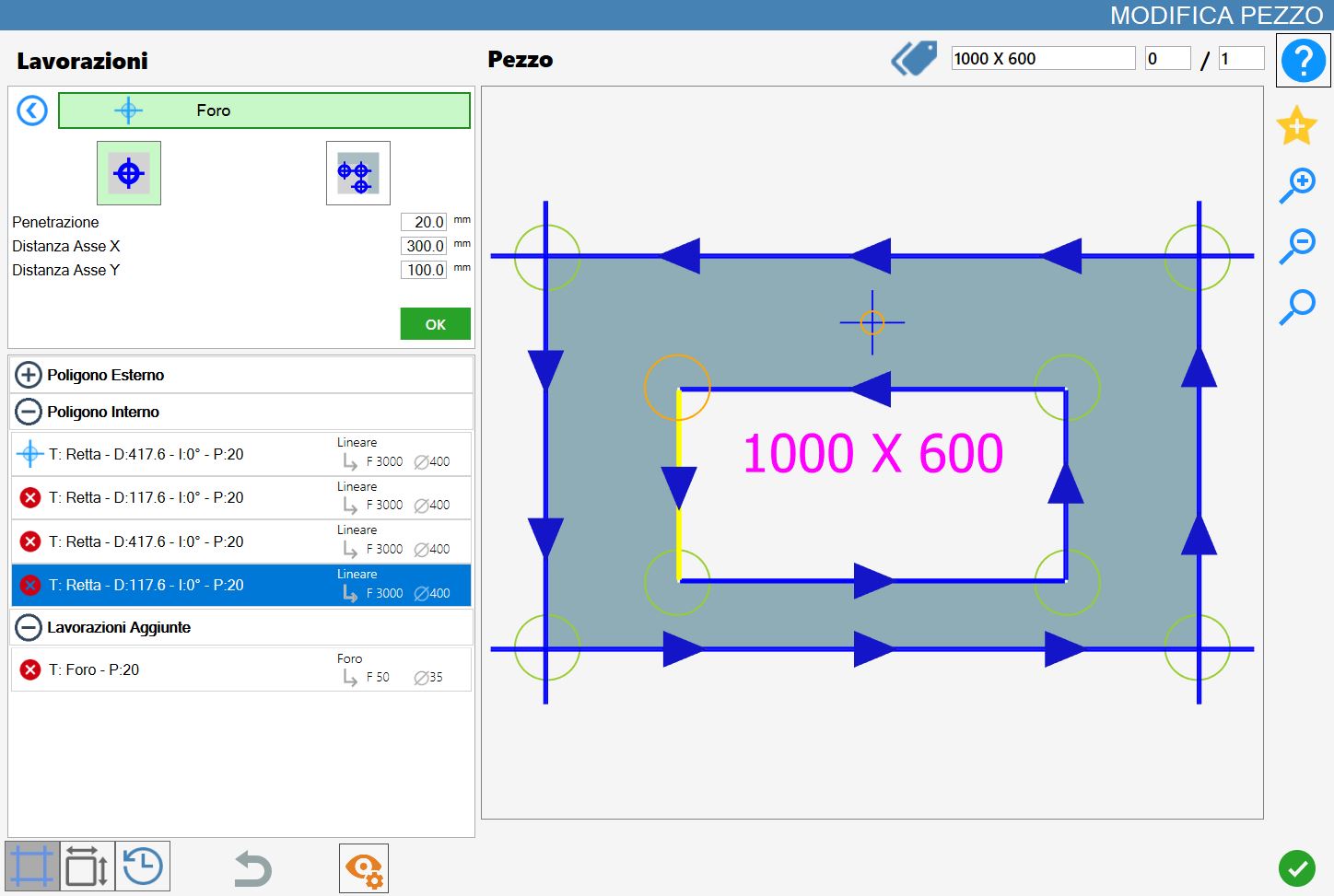

Una volta selezionato un vertice e impostati i parametri di distanza e penetrazione sarà possibile confermare la lavorazione premendo il tasto verde OK.

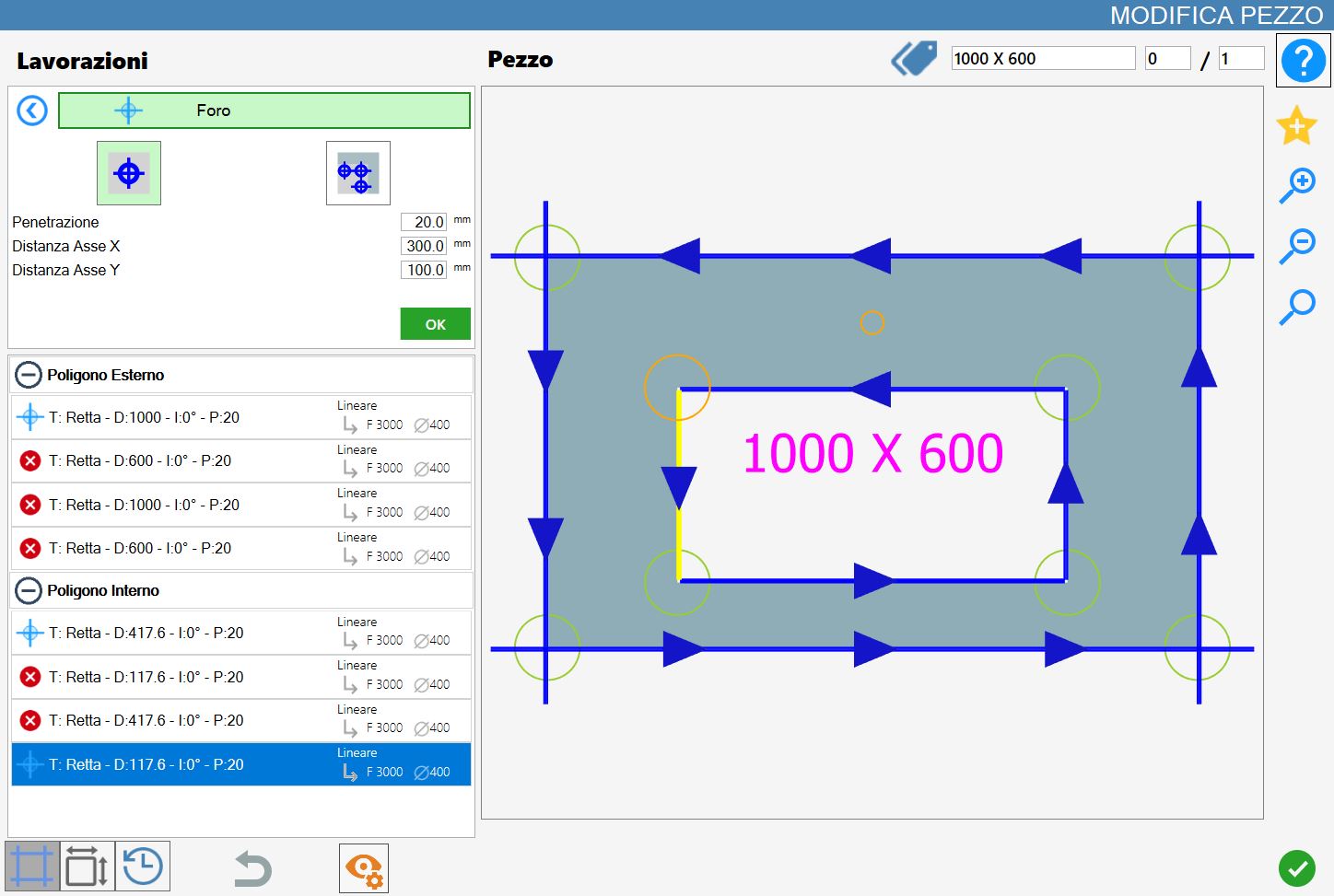

A ogni foro inserito con successo nel materiale corrisponde l’aggiornamento dell’anteprima e l’inserimento automatico nella sezione 'Lavorazioni aggiuntive' sulla sinistra:


NOTA

A differenza di Rimozione Scodo, tuttavia, è possibile selezionare anche i punti centrali degli archi, evidenziati nell’anteprima insieme a tutti gli altri punti validi come riferimento per l’inserimento dei fori nel materiale

Rimozione Scodo

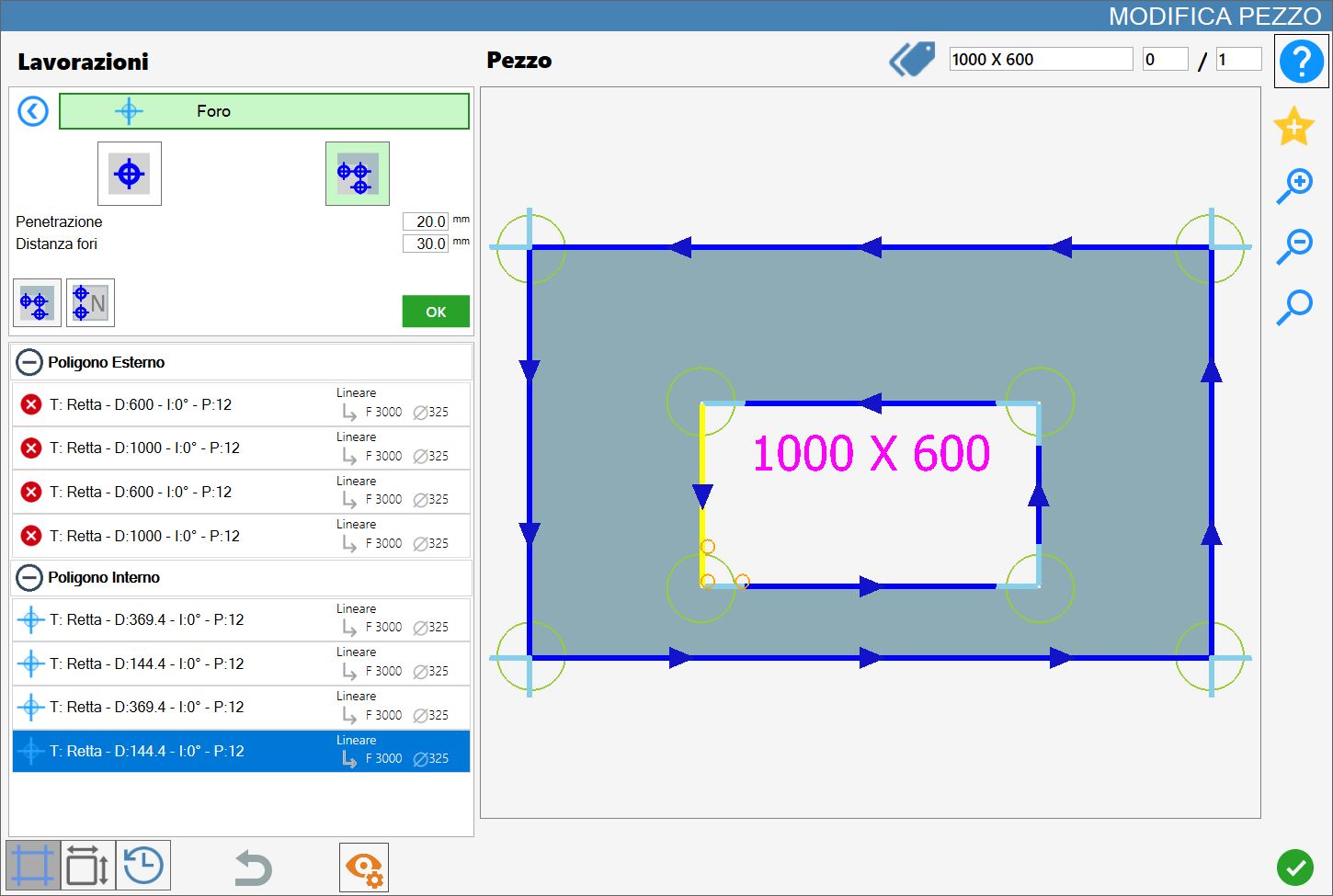

Attivando questa modalità, il vertice selezionato diventa il punto di origine di un’anteprima arancione composta da più fori, la cui dimensione dipende dal foretto montato e la cui quantità è determinata dal parametro Distanza fori.


Parametri Rimozione Scodo

Penetrazione

Indica la profondità che la lavorazione deve raggiungere.

Distanza fori automatici

Determina la distanza tra i punti di origine dei fori.

Esecuzione di Rimozione Scodo

NOTA

È possibile applicare la lavorazione premendo il pulsante a sinistra del taglio opportuno nella lista dei poligoni.
Un’icona rossa con una 'X' indica che la lavorazione non può essere applicata al taglio desiderato.

La modalità Rimozione Scodo può essere utilizzata tra due tagli consecutivi, indipendentemente dal fatto che siano entrambi di tipo retta, entrambi di tipo curva, oppure uno di ciascun tipo.


Il foro viene aggiunto alla lista del poligono interno e identifica la lavorazione di rimozione dello scodo.

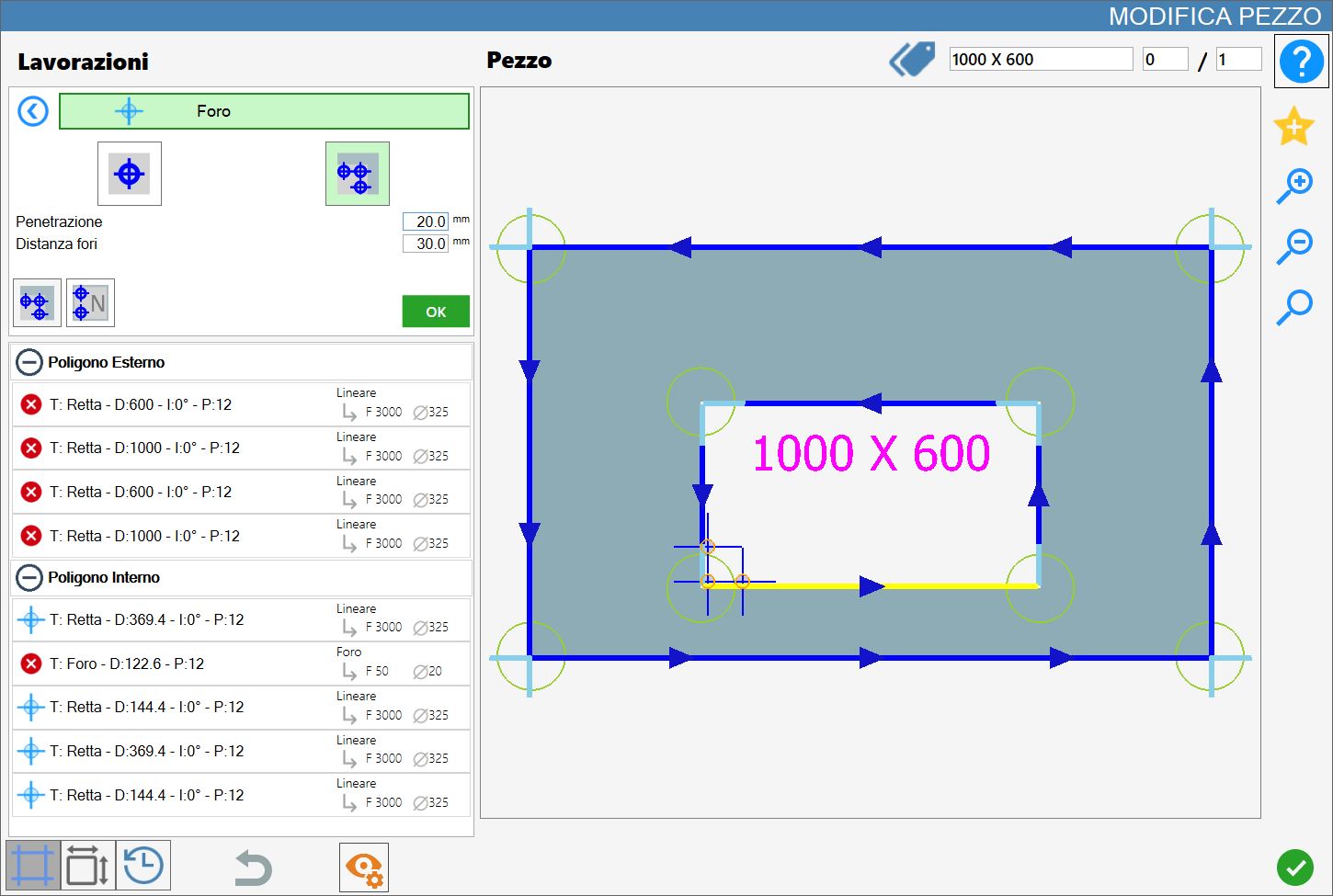

Viene fornito di seguito un esempio di Rimozione Scodo applicato su due lati adiacenti nel poligono interno:


Pulsanti disponibili con modalità Rimozione Scodo


Fori concavi
Applica tre fori a ciascun angolo concavo.


Numero fori
Permette di scegliere il numero di fori da inserire.

;
