La funzione ‘Fresatura’ permette di creare una fresatura sul pezzo, sul lato, sul bordo oppure sull'intero perimetro.

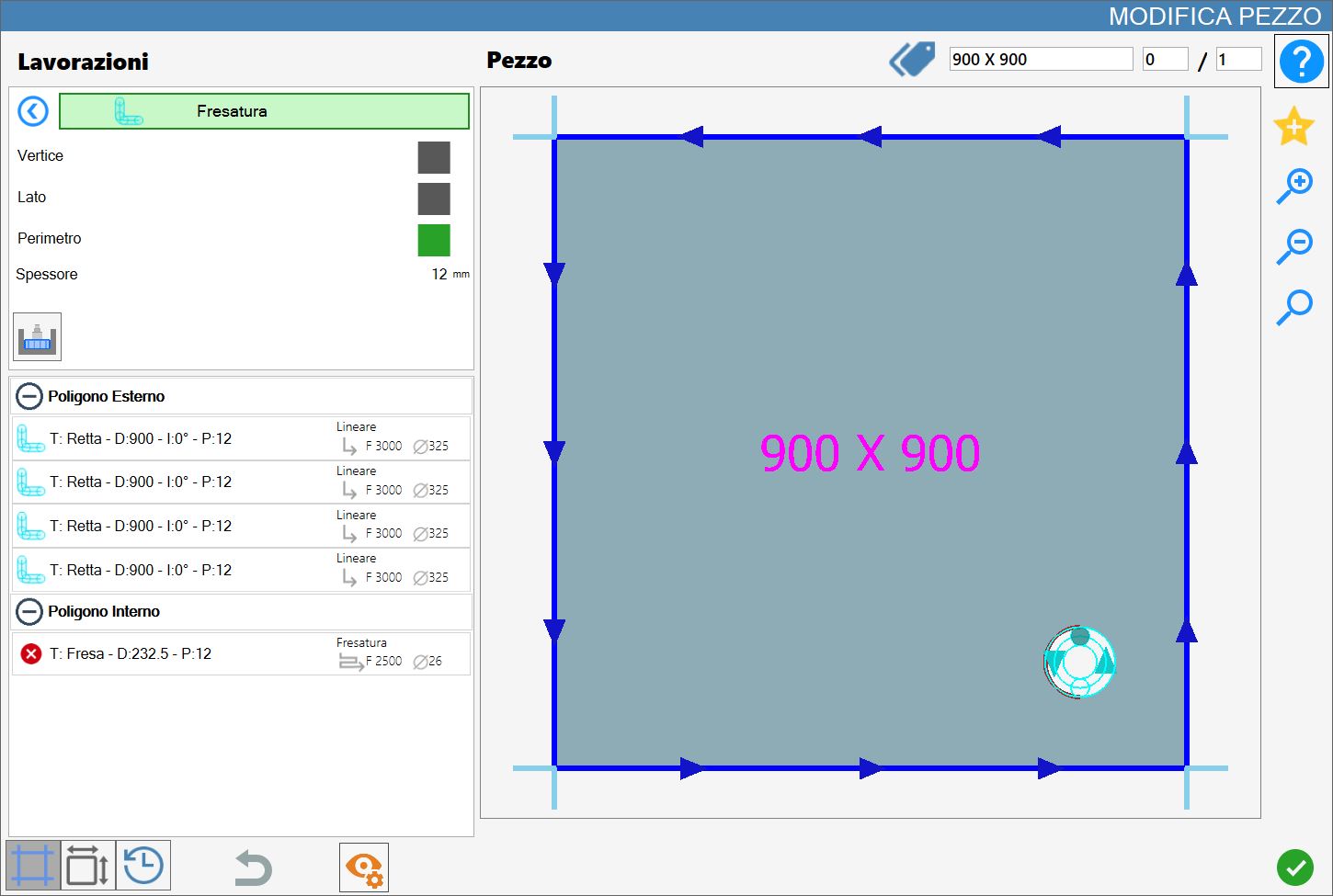

L’interfaccia per questa funzione assomiglia alla seguente immagine:
Parametri
Vertice | Toglie il materiale che il disco non può eliminare senza rovinare il pezzo. Serve solo a rifinire alcuni punti del pezzo. |
Lato | L’utensile fresa si utilizza per tagliare un lato del pezzo. Non si affianca al taglio con il disco ma lo sostituisce completamente. |
Perimetro | Prevede di utilizzare l’utensile fresa invece dell’utensile disco per eseguire il taglio su tutto un poligono del pezzo. Sostituisce il disco come la modalità lato. |
In ogni modalità, lo spessore del taglio equivale al diametro dell’utensile fresa montato. La variazione di questo elemento modifica automaticamente i tagli aggiornandoli con la nuova misura.
Per la modalità Vertice la variazione dello spessore del materiale oppure la variazione del diametro del disco, comportano un allungamento oppure un accorciamento del taglio, in modo tale da adeguarsi alle nuove misure scelte.
In caso la Fresa sia troppo grande per tagliare il lato selezionato verrà, visualizzato a video un messaggio di errore.
Spessore | Viene mostrato lo spessore della lastra attualmente impostato in Parametrix, per aiutare l’operatore ad applicare la lavorazione. |
 | Penetrazione |
 | Fresatura su angoli interni |
Esecuzione della lavorazione
È possibile applicare la lavorazione premendo il pulsante a sinistra del taglio opportuno nella lista dei poligoni.
Un’icona rossa con una 'X' indica che la lavorazione non può essere applicata al taglio desiderato.
Le conseguenze dell’applicazione di una fresatura variano in base alla modalità selezionata e presentano alcune differenze, descritte nei paragrafi seguenti.

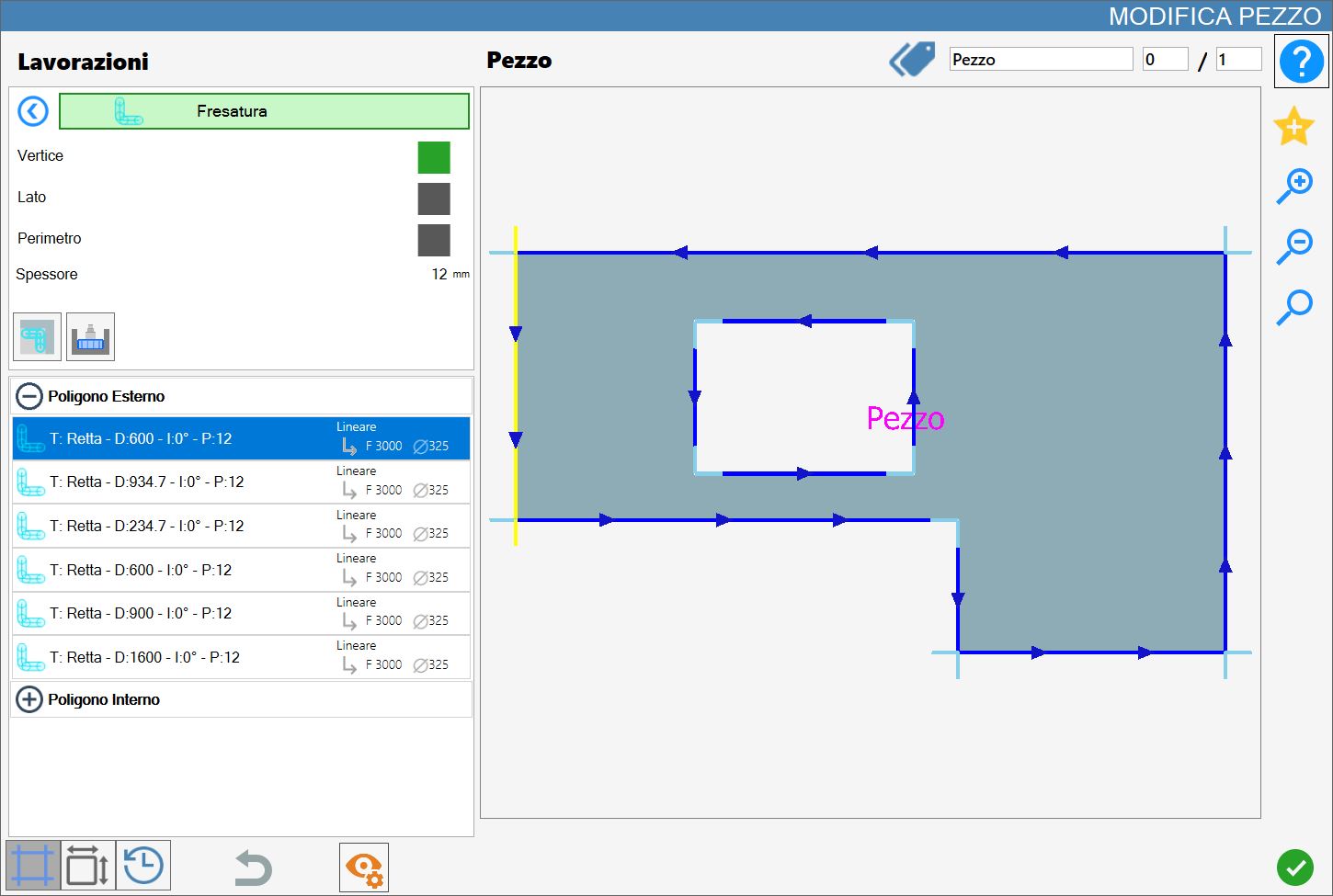

La fresatura ha inizio dal punto di attacco indicato nella figura, identificabile con il cerchio colorato pieno posizionato sull'origine.
Ogni fresatura applicata a un pezzo viene inserita nella lista dei tagli associata a un poligono e rappresentata graficamente in colore azzurro.
Nella modalità Vertice, la fresatura viene allineata al vertice selezionato.
Nelle modalità Lato e Perimetro, vengono sostituiti rispettivamente uno o tutti i tagli del poligono.
Esecuzione su un vertice
La fresatura viene applicata al vertice più vicino al punto selezionato di un taglio nell’anteprima.
L’applicazione avverrà tra due tagli consecutivi.

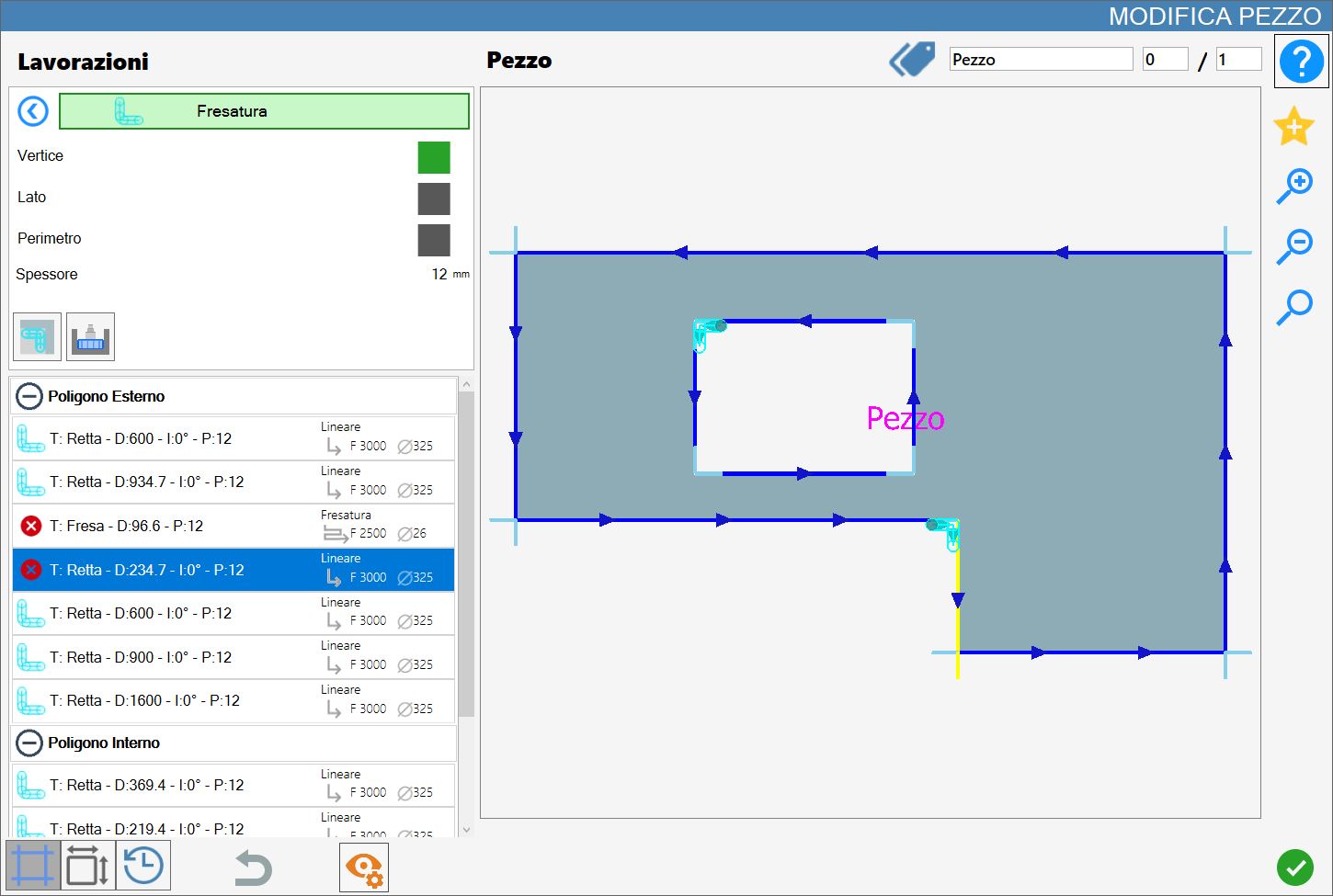

Nella seguente immagine di esempio sono mostrate due lavorazioni di fresatura su vertice: la prima su un vertice superiore sinistro del poligono interno; la seconda su un vertice del poligono esterno.
Esecuzione su un lato
Selezionando un punto qualsiasi di un taglio sull’anteprima, la fresatura verrà applicata lungo l’intero lato corrispondente.

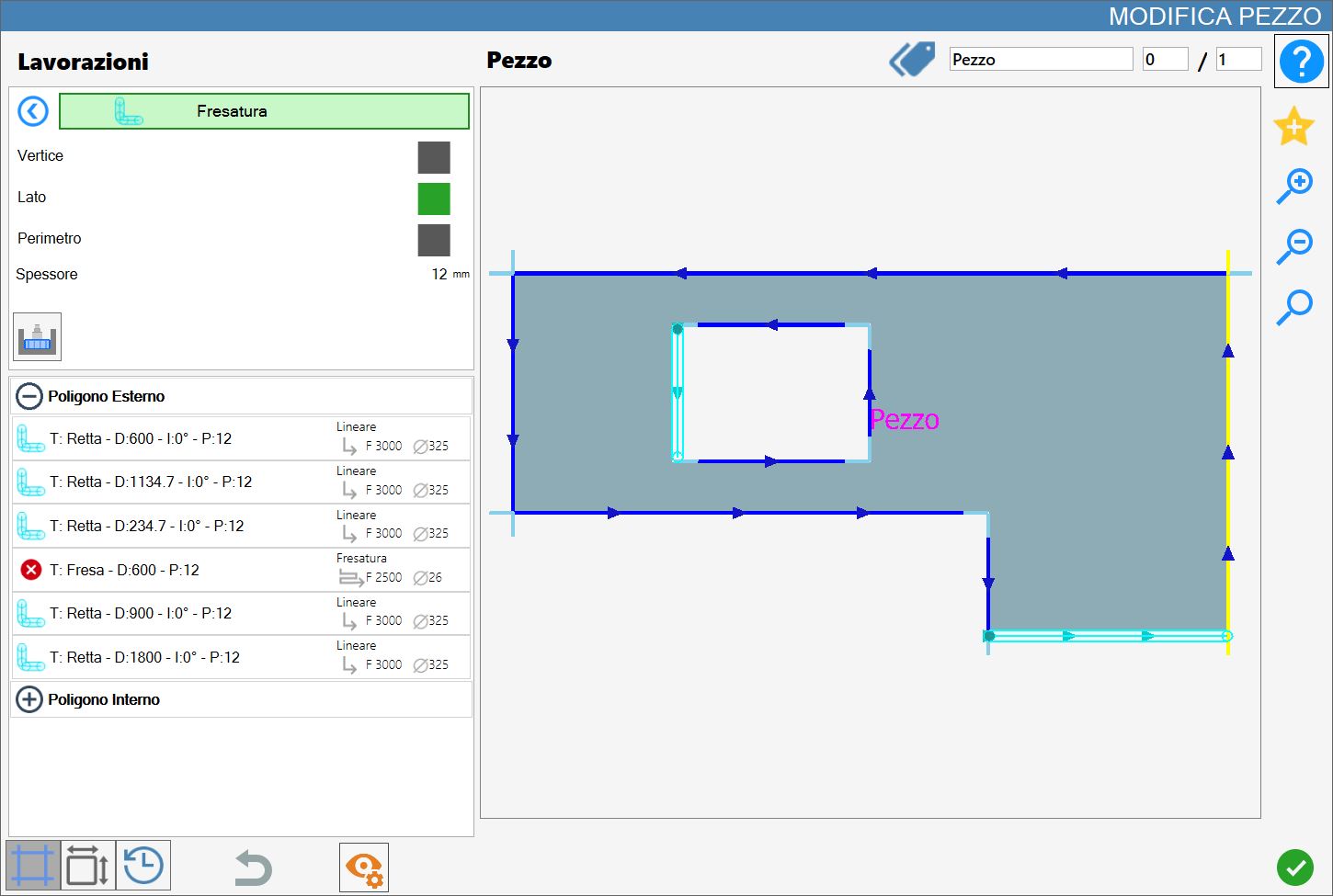

Nell'immagine seguente sono mostrate due lavorazioni di fresatura su lato: la prima sul lato sinistro del poligono interno; la seconda su un lato inferiore del poligono esterno.
Esecuzione sul perimetro
Indipendentemente dal punto o dal taglio selezionato, la fresatura verrà eseguita lungo l’intero perimetro del poligono selezionato.
