DOC3.13.8 RIBASSO

La funzione ‘Ribasso’ permette di aggiungere un profilo al bordo superiore del pezzo o del piano di lavoro della cucina.
Viene utilizzato principalmente per abbassare di una certa quantità gli scassi interni dei piani cucina, in modo tale da poter inserire il lavandino.
L’utensile utilizzato per eseguire questa lavorazione è la Fresa.

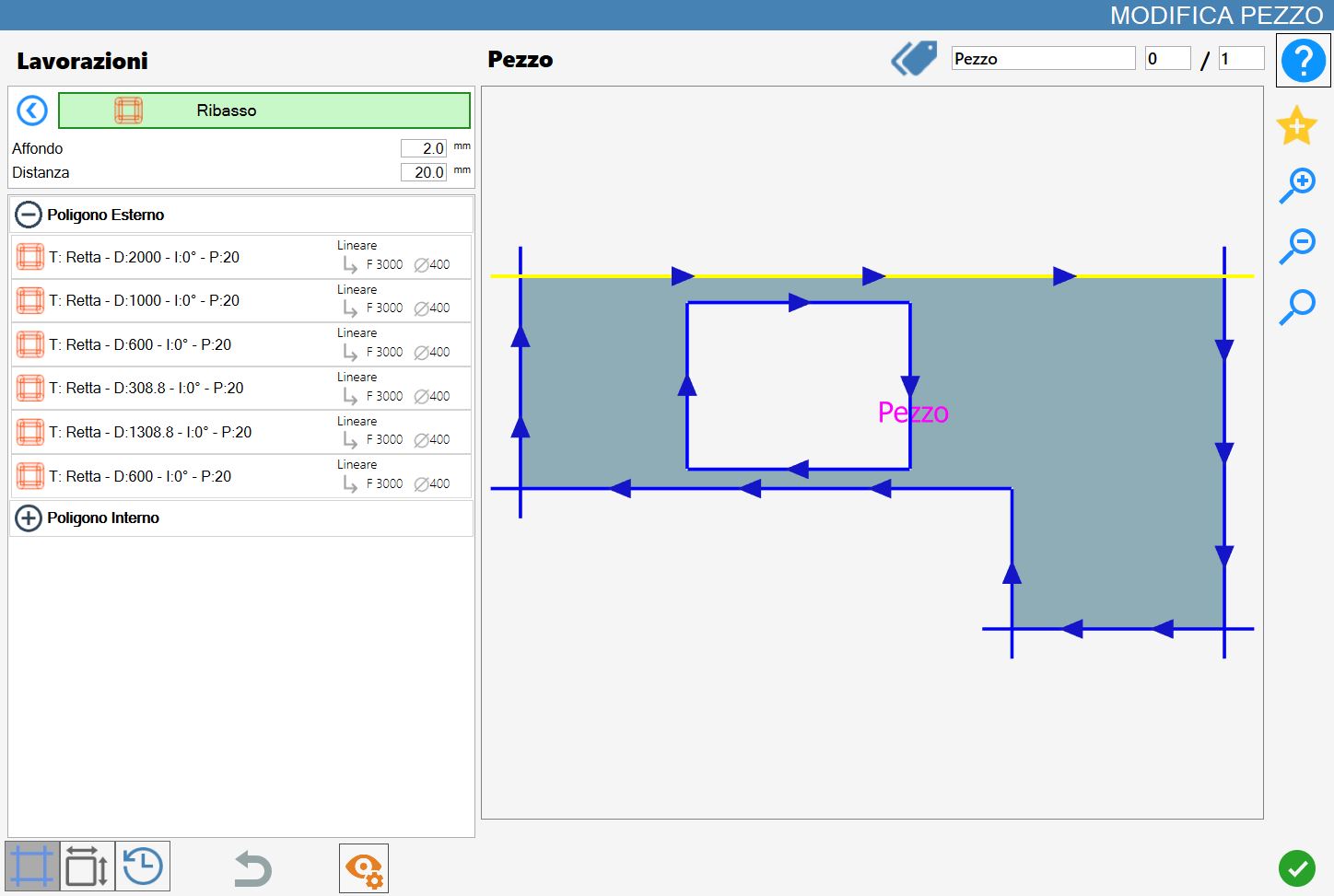

L’interfaccia per questa funzione assomiglia alla seguente immagine:


Parametri

Affondo

La profondità con cui eseguire il taglio.
L’affondo può ricevere come valore più grande lo spessore del materiale.

Distanza

Consente di specificare la distanza desiderata rispetto al lato del pezzo. Sono ammessi valori positivi, negativi e pari a zero.

  • Un valore neutro (0) genera un ribasso sullo stesso livello dei tagli del poligono.

  • Un valore positivo posiziona il ribasso all’interno pezzo, creando, se necessario, ribassi aggiuntivi affiancati.

  • Un valore negativo posiziona il ribasso all’esterno del pezzo, distanziandolo dai tagli del poligono.

Esecuzione della lavorazione

NOTA

È possibile applicare la lavorazione premendo il pulsante a sinistra del taglio opportuno nella lista dei poligoni.
Un’icona rossa con una 'X' indica che la lavorazione non può essere applicata al taglio desiderato.

Verrà applicato un ribasso su tutto il poligono di un taglio selezionato, indipendentemente da dove questo è stato selezionato.

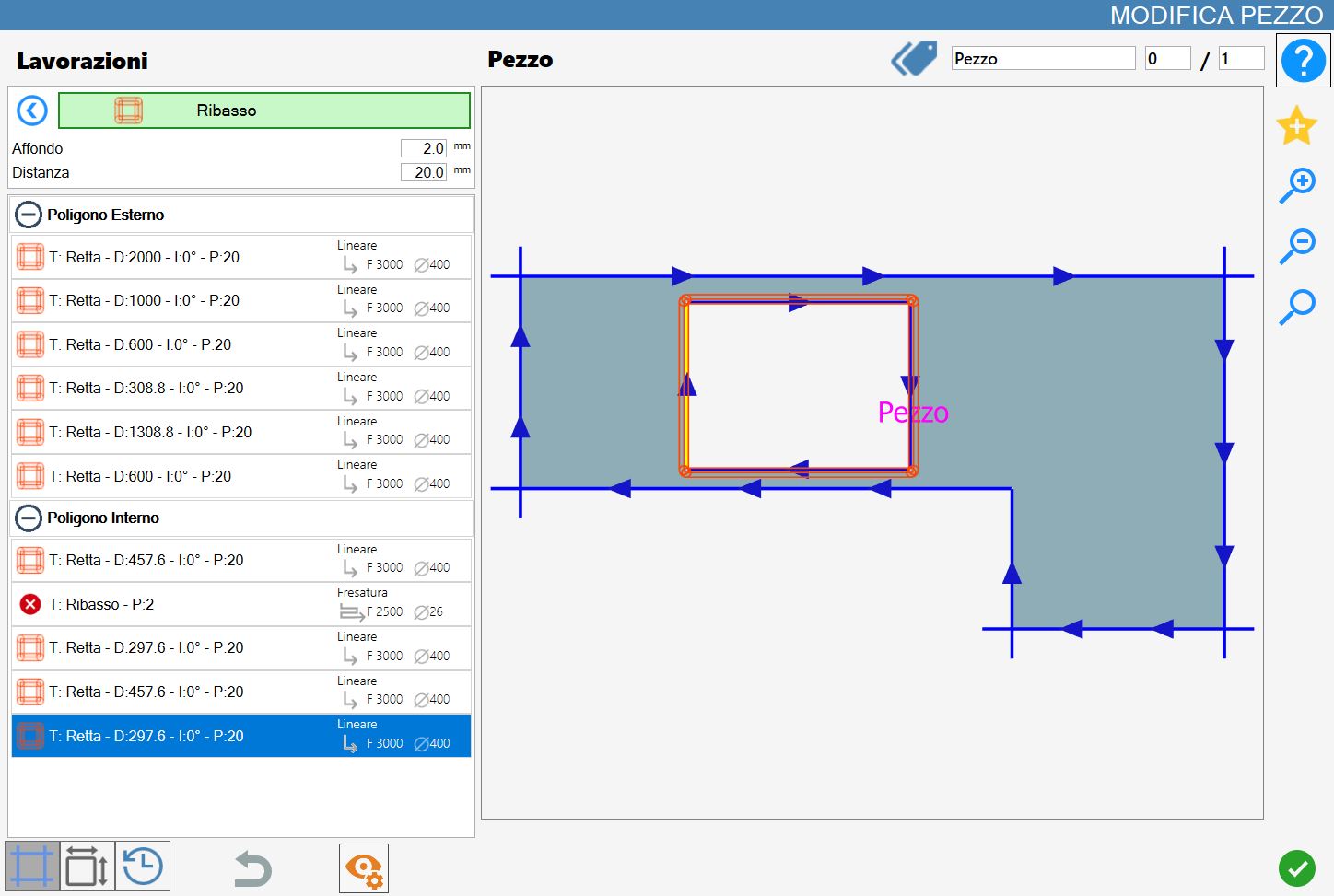

Di seguito un esempio di ribasso con valore del parametro distanza positivo:


NOTA

Se la distanza del ribasso è maggiore del diametro della fresa utilizzata per la lavorazione, verranno eseguiti più giri di ribassi affiancati.

;
