DOC3.15.2 TAGLIO INCLINATO

Tramite questa funzione, l’operatore può applicare cordoli o inclinare un lato del pezzo selezionato.

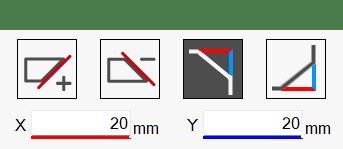

Pulsanti


Direzione squadra positiva
Permette all’operatore di creare un taglio con inclinazione positiva di valore indicato nella casella si testo sottostante.


Direzione squadra negativa
Permette all’operatore di creare un taglio con inclinazione negativa di valore indicato nella casella si testo sottostante.


Angolo tra l’ipotenusa e il lato Y - Lato Y
Questa modalità richiede l’inserimento dell’ampiezza dell’angolo tra l’ipotenusa e il lato Y, in coppia alla lunghezza del lato Y.


Ipotenusa - Angolo tra l’ipotenusa e il lato Y
Questa modalità richiede l’inserimento dell’ampiezza dell’angolo tra l’ipotenusa e il lato Y, in coppia alla lunghezza dell’ipotenusa.


Ipotenusa - Lato Y
Questa modalità richiede l’inserimento della lunghezza dell’ipotenusa e del lato Y.


Lato X - Angolo tra l’ipotenusa e il lato Y
Questa modalità richiede l’inserimento dell’ampiezza dell’angolo tra l’ipotenusa e il lato Y, in coppia alla lunghezza del lato X.


X e Y sono forniti dall’utente
Questa modalità richiede l’inserimento della lunghezza del lato Y e del lato X.


Lato X - Ipotenusa
Questa modalità richiede l’inserimento della lunghezza dell’ipotenusa e del lato X.

Esecuzione della lavorazione

Applichiamo un taglio inclinato di _45_ al pezzo selezionato.

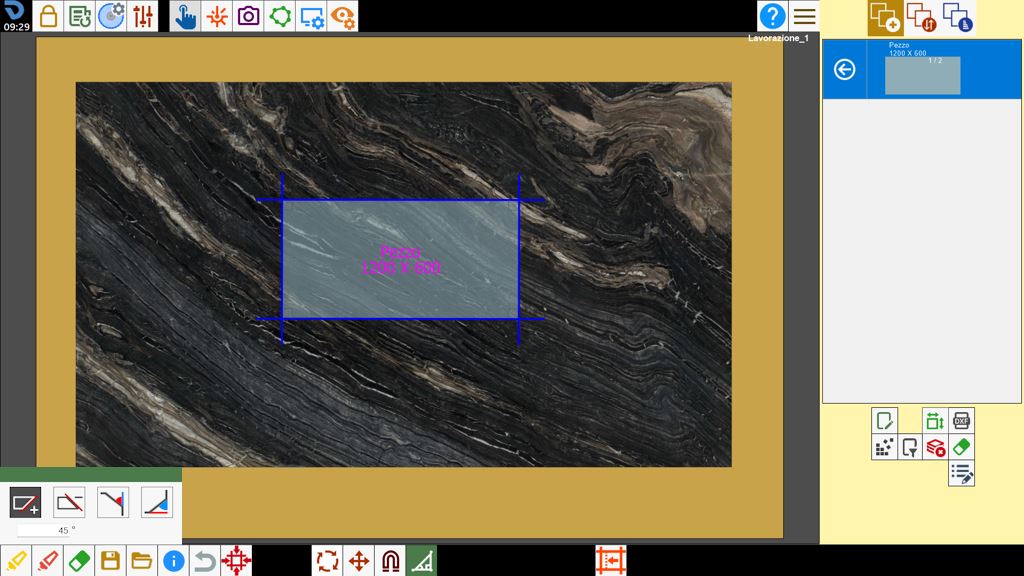

Si seleziona il pulsante con il _ e si inserisce il numero 45 nella casellina sottostante.

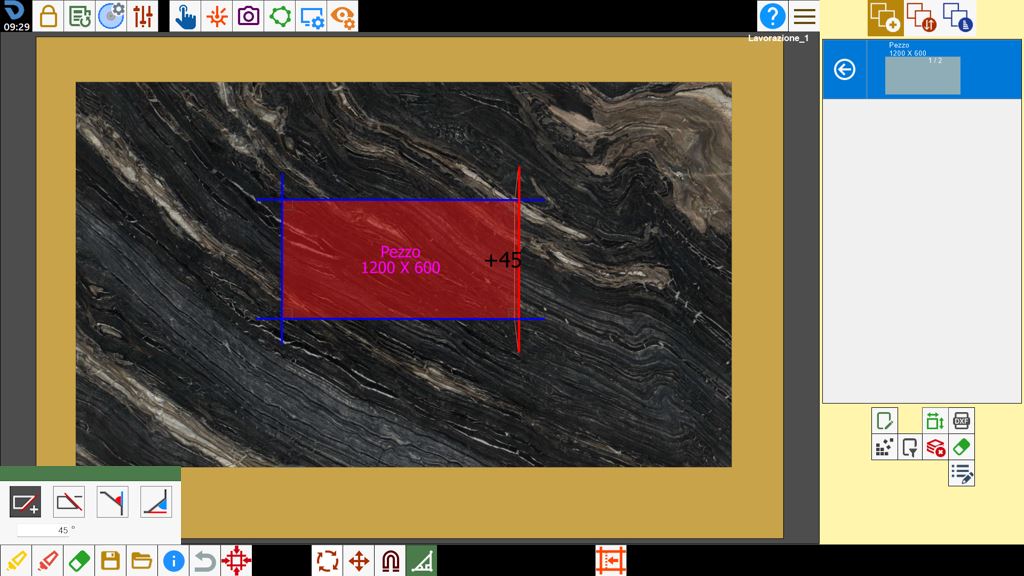

Si va a selezionare il lato del pezzo a cui si vuole applicare questo taglio inclinato, una volta selezionato si crea in automatico il taglio inclinato.


ATTENZIONE!

Questa modifica non si applica ai pezzi dell’elenco appartenenti alla stessa riga del pezzo modificato.

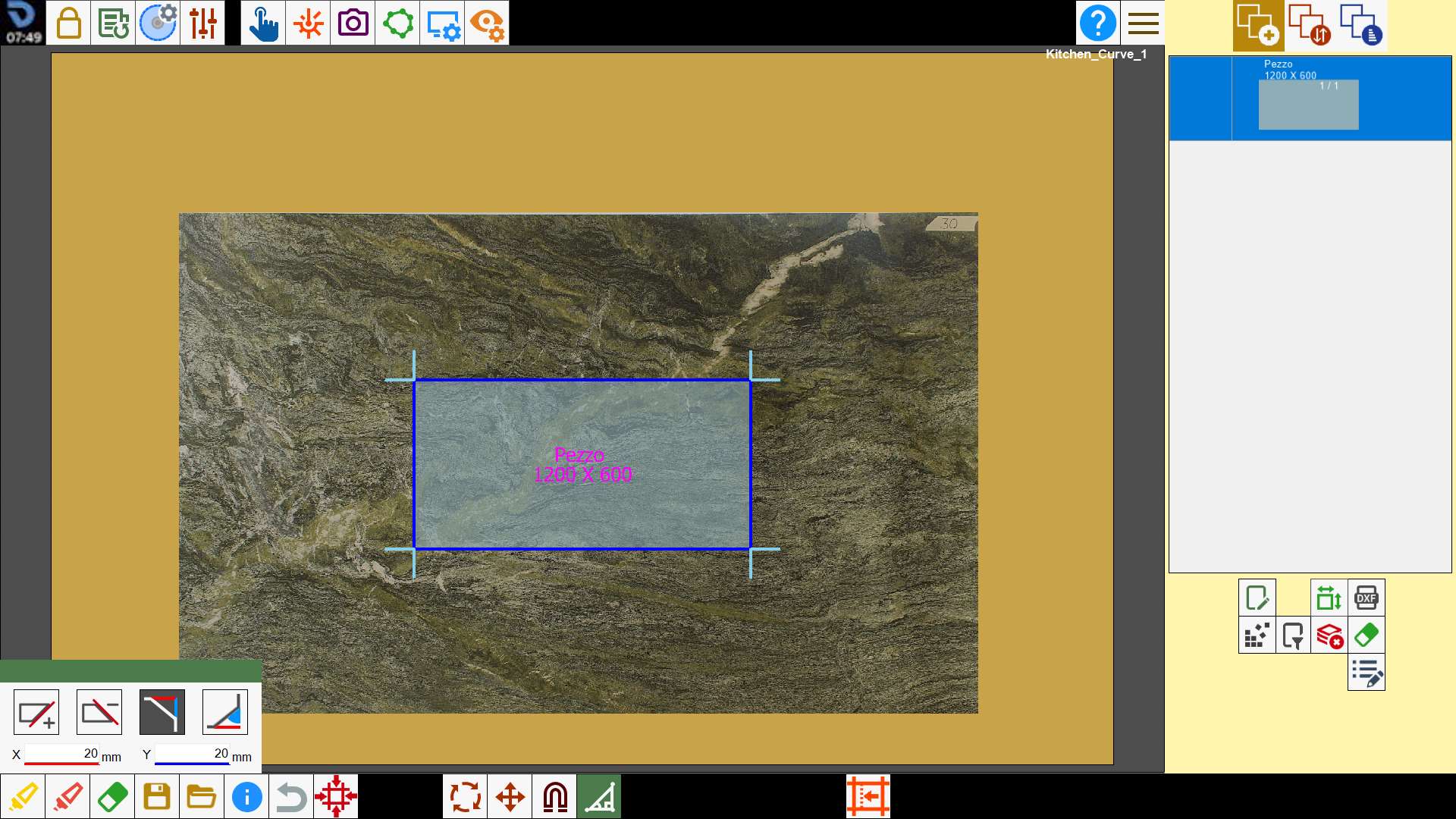

Applichiamo un taglio con la lunghezza dei lati premendo il suo pulsante :

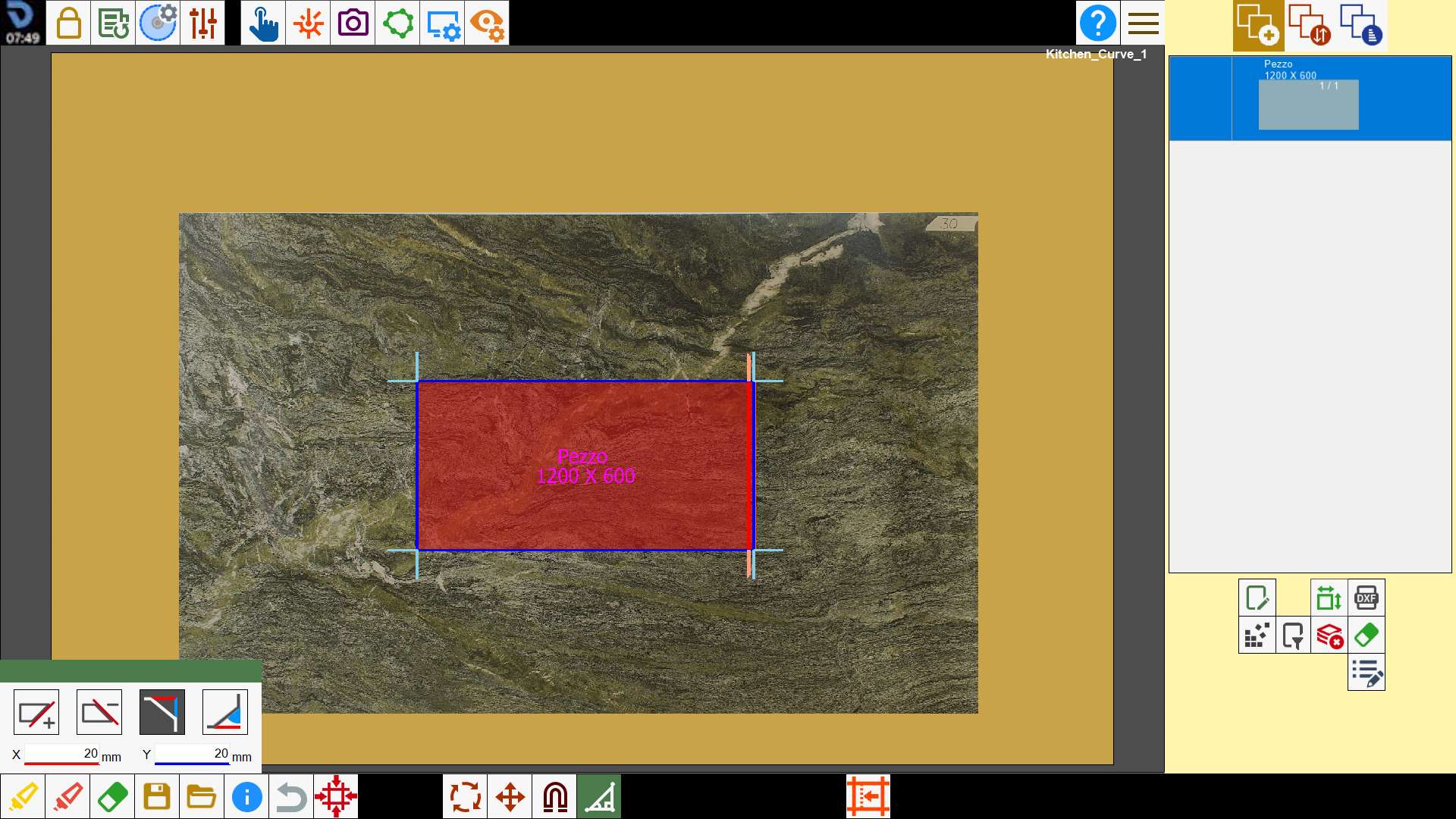

Dopo aver premuto il pulsante il risultato è questo :


NOTA

Per cambiare modalità di taglio basta premere sul pulsante selezionato e questo passerà da modalità a modalità.

Comandi rapidi

Cliccando con il tasto destro del mouse sul taglio di un pezzo all’interno dell'area di lavoro, appare una finestra con comandi che consentono di modificarne l’inclinazione.


ATTENZIONE!

Questi pulsanti consento esclusivamente l’inclinazione del lato rispettivamente a 45 e -45_.

;
