DOC3.17.1 SLAB MATCHING

Questa funzionalità permette all’operatore di caricare un progetto di taglio predisposto in ufficio ed adattarlo alla posizione e dimensione reali della lastra presente in macchina.


Pulsanti


Offset asse X
Spostamento lungo l’asse X del perimetro rispetto alla sua posizione originale.


Offset asse Y
Spostamento lungo l’asse Y del perimetro rispetto alla sua posizione originale.


Rotazione
Differenza di rotazione del perimetro rispetto alla situazione di partenza.


Frecce spostamento direzionale
Ogni pulsante permette lo spostamento del perimetro lungo il verso indicato dalla freccia.
La misura dello spostamento è indicata dalla casella di testo sottostante.


Rotazione oraria/antiorioraria
Permettono di ruotare il perimetro rispettivamente in senso antiorario ed orario.
I gradi di rotazione sono indicati nella casella di testo sottostante.


Reset posizionamento
Reimposta la posizione del perimetro a quella inizialmente importata.


SlabMatching automatico
Allineamento automatico del perimetro.


Visualizza/Nascondi pezzi
Permette di visualizzare/nascondere il perimetro dei pezzi presenti nell’area di lavoro.

Come utilizzare lo SlabMatching

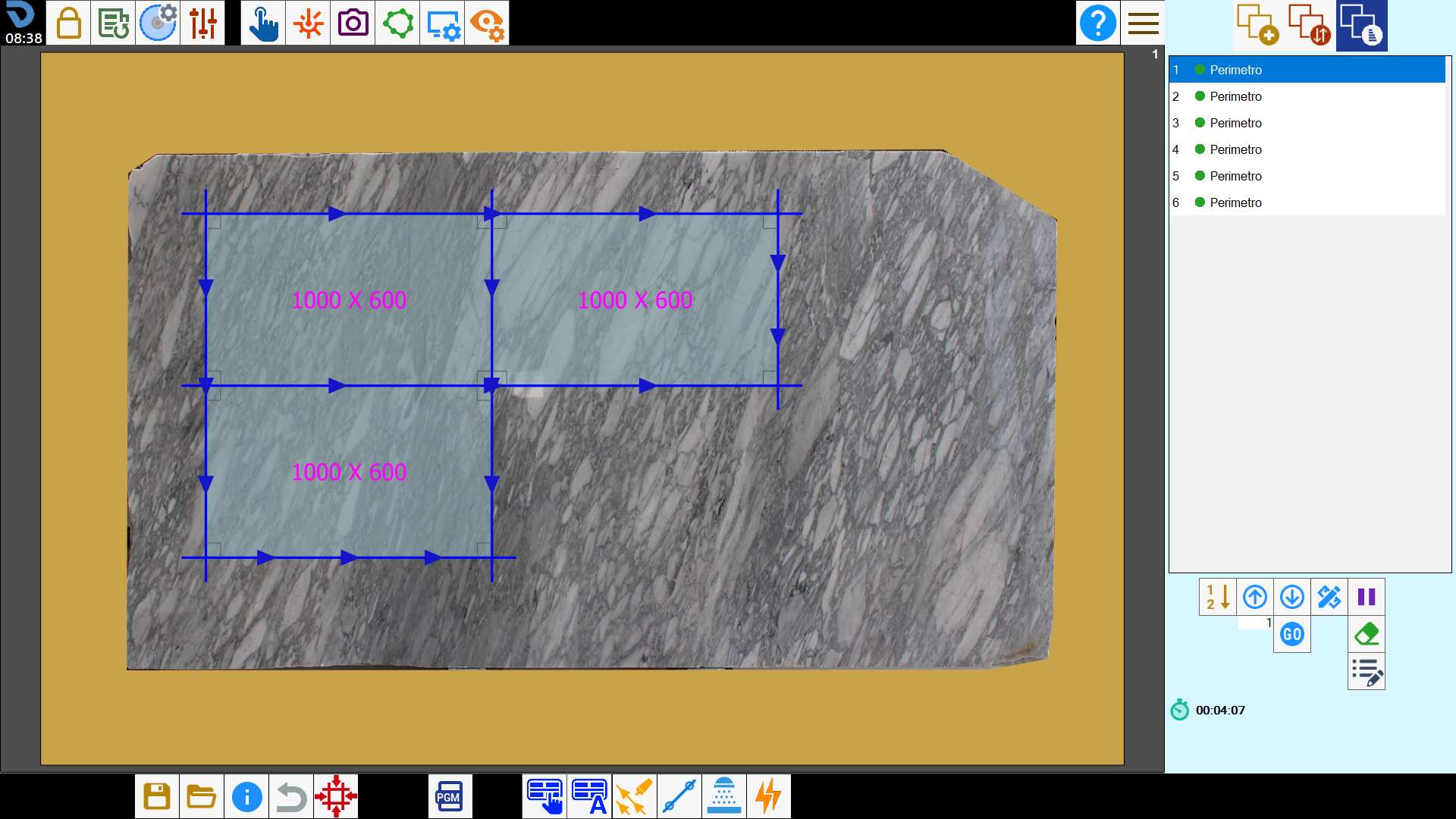

L’operatore può pianificare in ufficio il progetto di taglio di una lastra facendo riferimento ad una foto presa dalla cavalletta, e salvarlo.

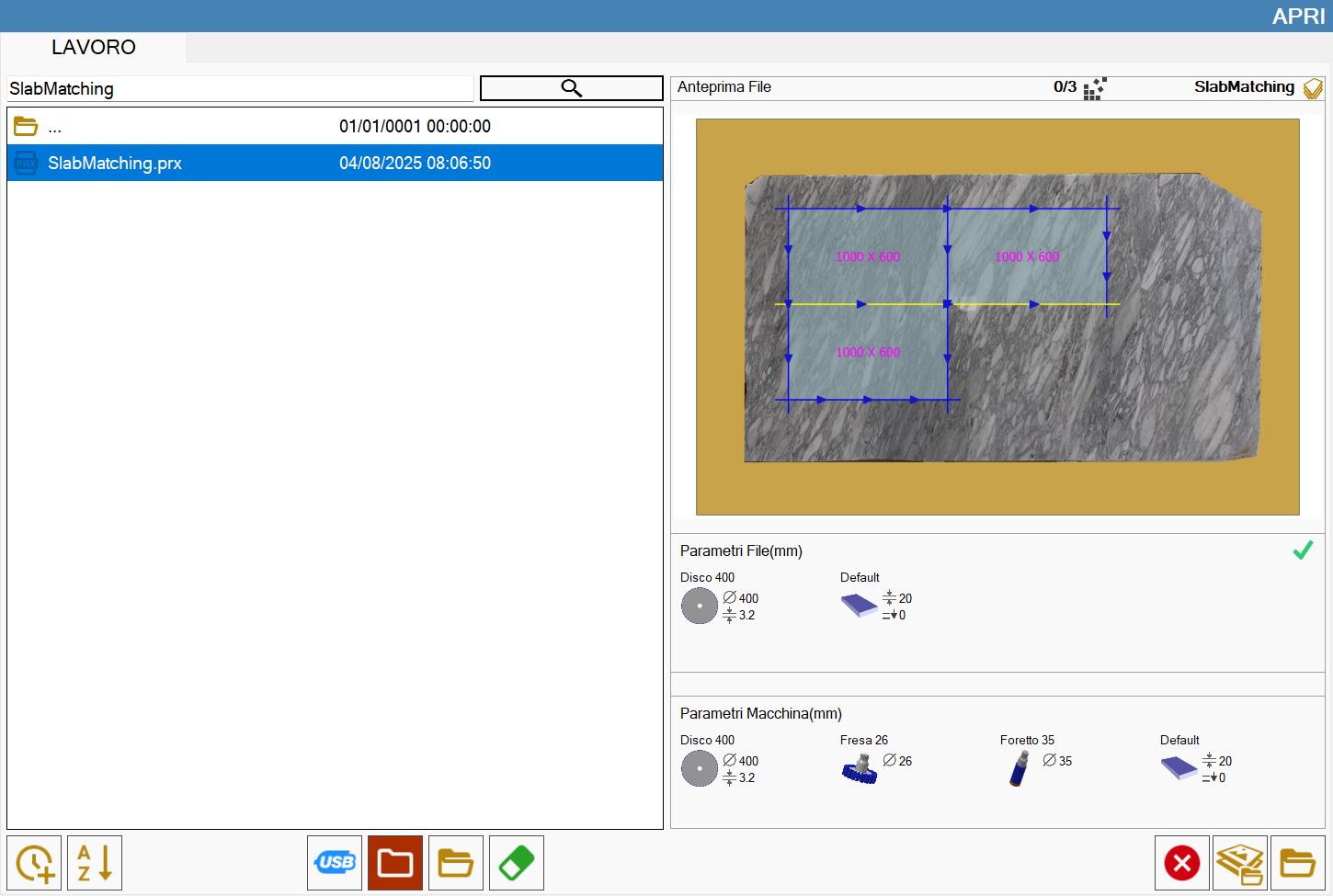

Dopo aver preso una foto della lastra sul banco di lavoro, l’operatore in macchina può caricare il file del progetto salvato in ufficio utilizzando la funzionalità SlabMatching.

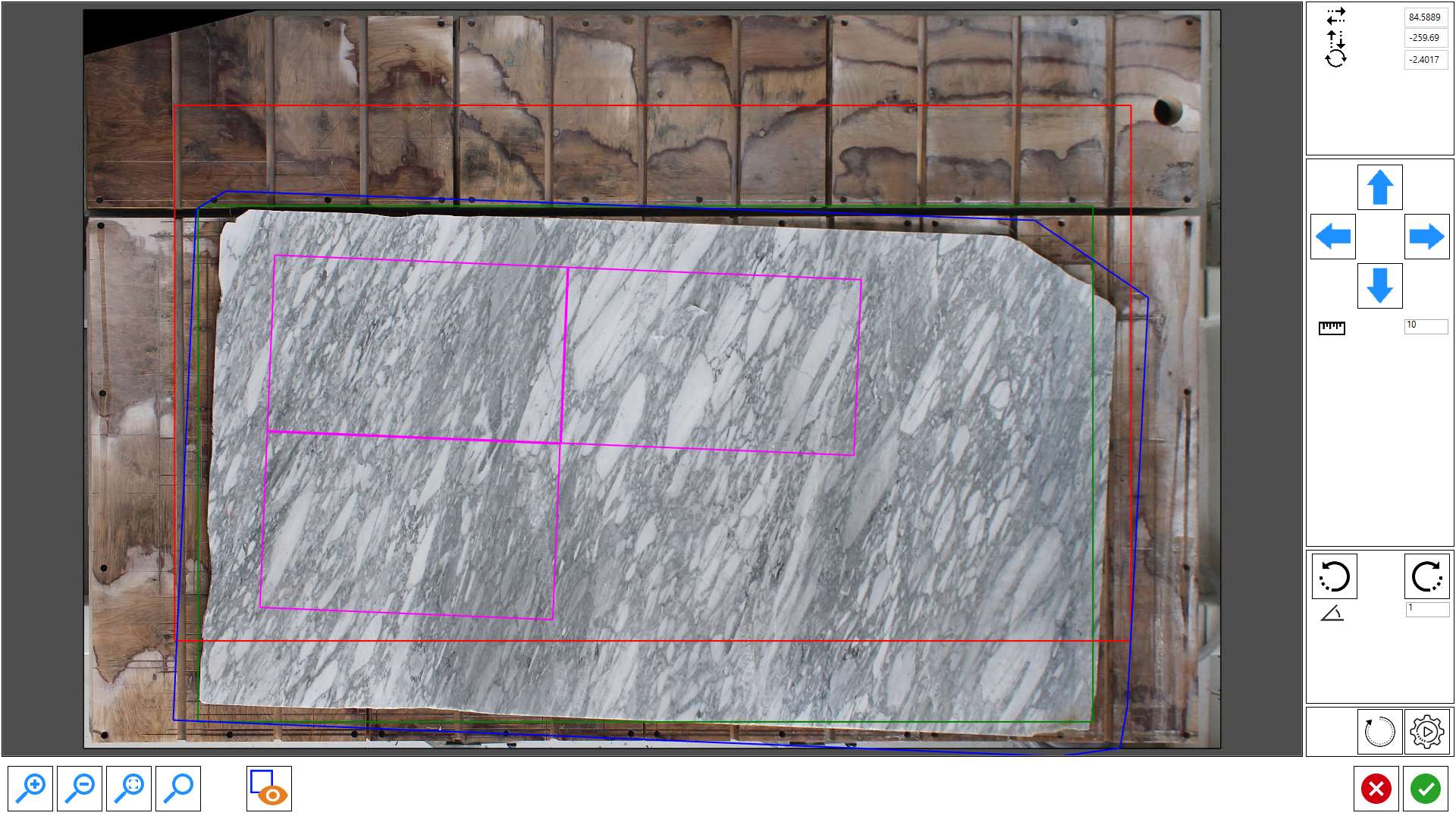

All’interno della finestra che si apre, viene mostrata la foto scattata del banco di lavoro, e l’anteprima del perimetro della lastra programmata in ufficio.


Gli elementi che si vedono a schermo rappresentano:

Blu

Perimetro della lastra programmata in ufficio.

Fucsia

Perimetro dei pezzi all’interno della lastra programmata in ufficio.

Rosso

Posizione originale della lastra programmata in ufficio.

Verde

Posizione della lastra presente sul banco di lavoro.

L’operatore può spostare e/o ruotare il perimetro all’interno dell’area di lavoro nella posizione corretta trascinandolo, usando le frecce oppure mediante il pulsante per l’allineamento automatico.

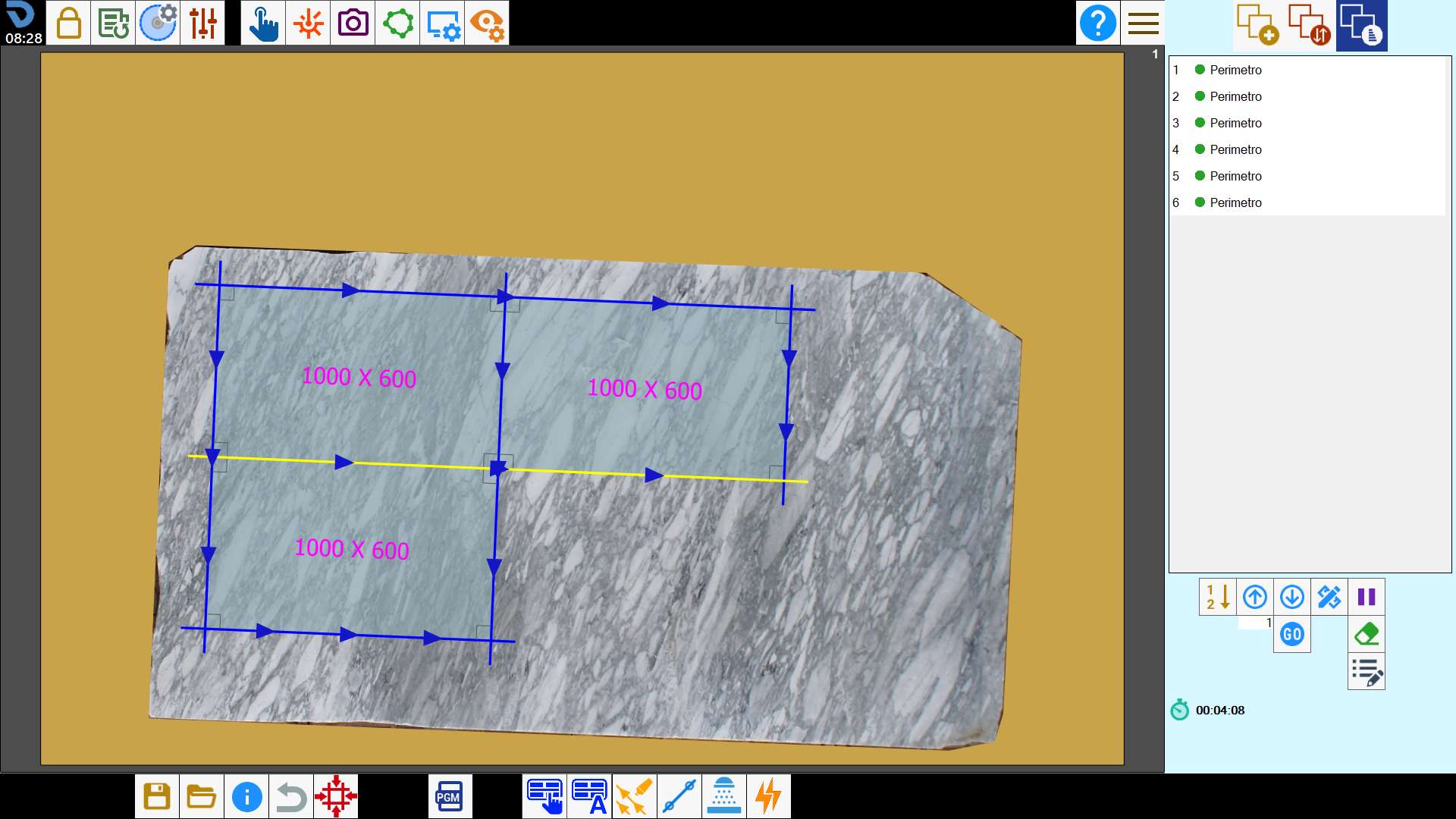

Una volta posizionato il perimetro correttamente si schiaccia su conferma e si vedranno i pezzi posizionati come nel file sulla lastra effettiva.


;
