DOC3.17 CARICA LAVORAZIONE

Questa funzione permette di caricare una lavorazione precedentemente salvata su Parametrix.

Lista dei pezzi

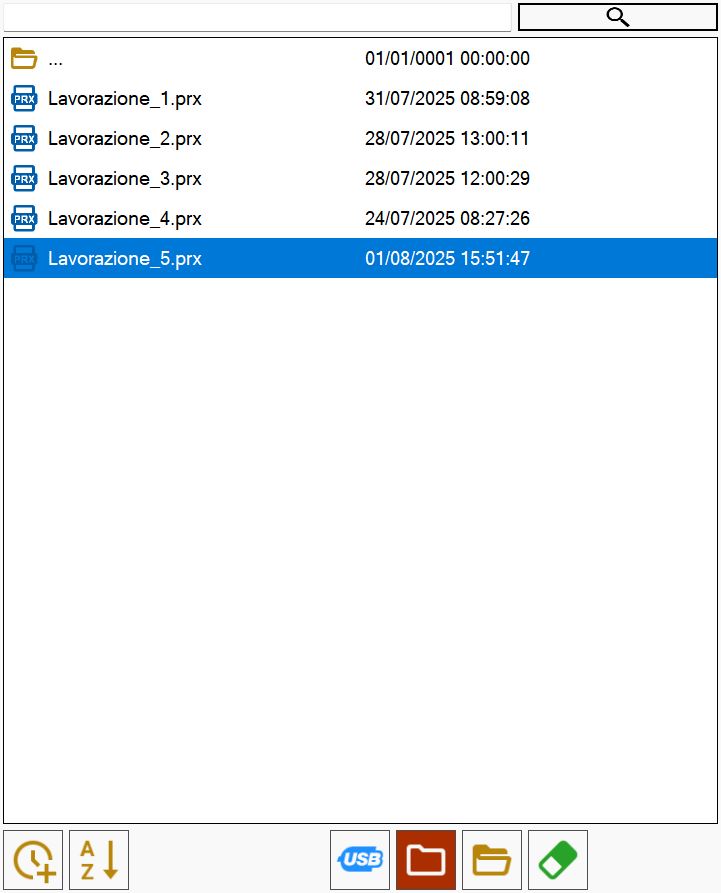

Nella sezione di sinistra è collocato l’elenco dei file di stato che è possibile caricare.

Pulsanti

	Ordinamento per data Ordina i file presenti nella lista in base alla data di creazione. Di default vengono ordinati dal più recente al più vecchio. Premendo nuovamente il pulsante, i file verranno ordinati dal più vecchio al più recente. Si può ripetere l’operazione più volte, cambiando l’ordinamento.
	Ordinamento per nome Ordina i file presenti nella lista in base al nome. Premendo il pulsante si sceglie se i file devono essere ordinati in modo crescente o decrescente.
	Memoria USB Permette di accedere alla memoria USB inserita sul PC, navigarne le cartelle, e visualizzarne i file.
	Cartella di lavoro Accesso rapido alla cartella di lavoro del PC.
	Esplora cartelle Attraverso questo pulsante, è possibile esplorare tutte le cartelle del PC.
	Elimina file Permette di passare alla modalità “Elimina file“. In questa modalità, apparirà l’icona di una gomma a sinistra del nome di ciascun file contenuto nella lista. Selezionare un file, in questo caso, lo cancella definitivamente.
	Cerca file Permette di cercare tra i file all’interno della cartella che contengono il testo inserito nella casella a fianco.

Anteprima

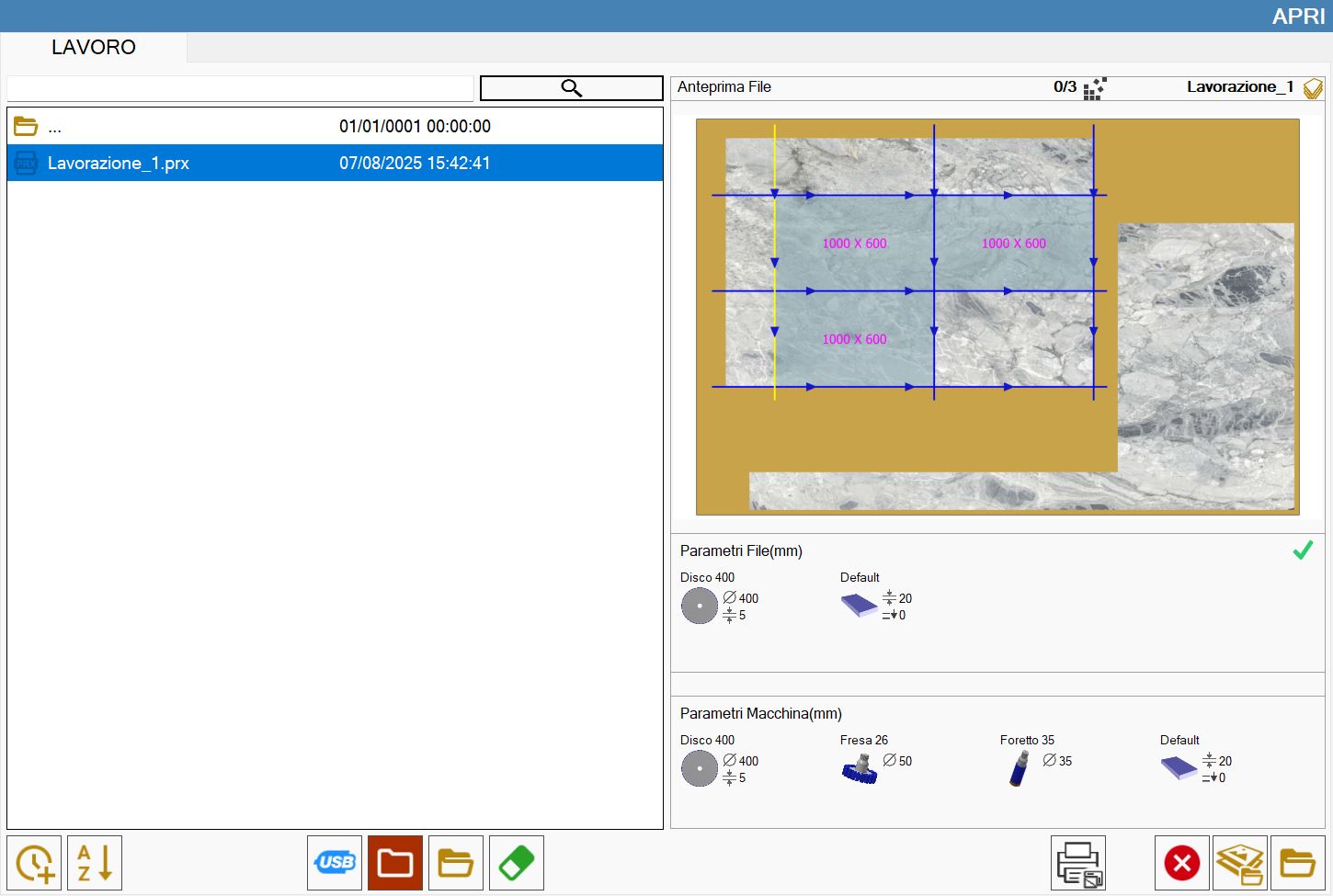

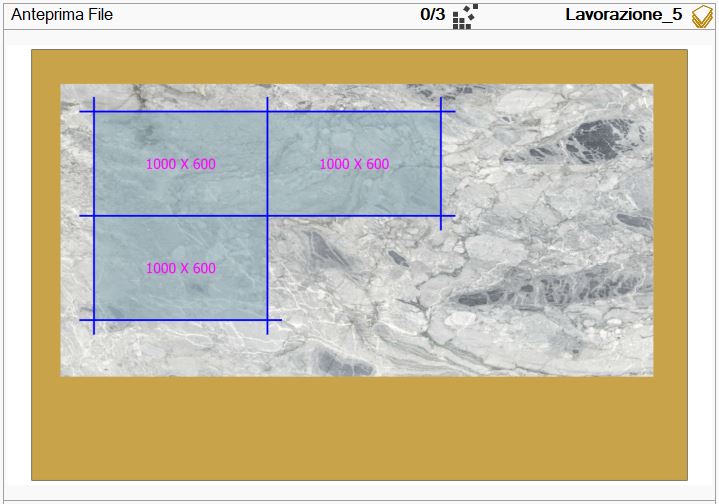

In questa sezione viene mostrata un’anteprima del file selezionato tra quelli dell’elenco.

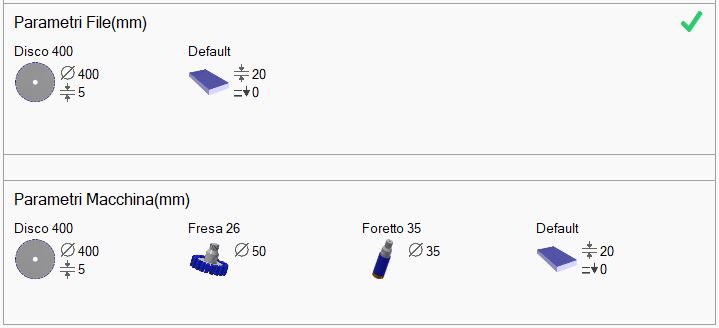

Sotto l’anteprima vengono mostrati i parametri della lastra e degli utensili del file selezionato e della macchina, rispettivamente collocati nella sezione superiore ed inferiore.

ATTENZIONE!

Per aprire completamente una lavorazione i parametri dei file devono essere identici ai parametri macchina.

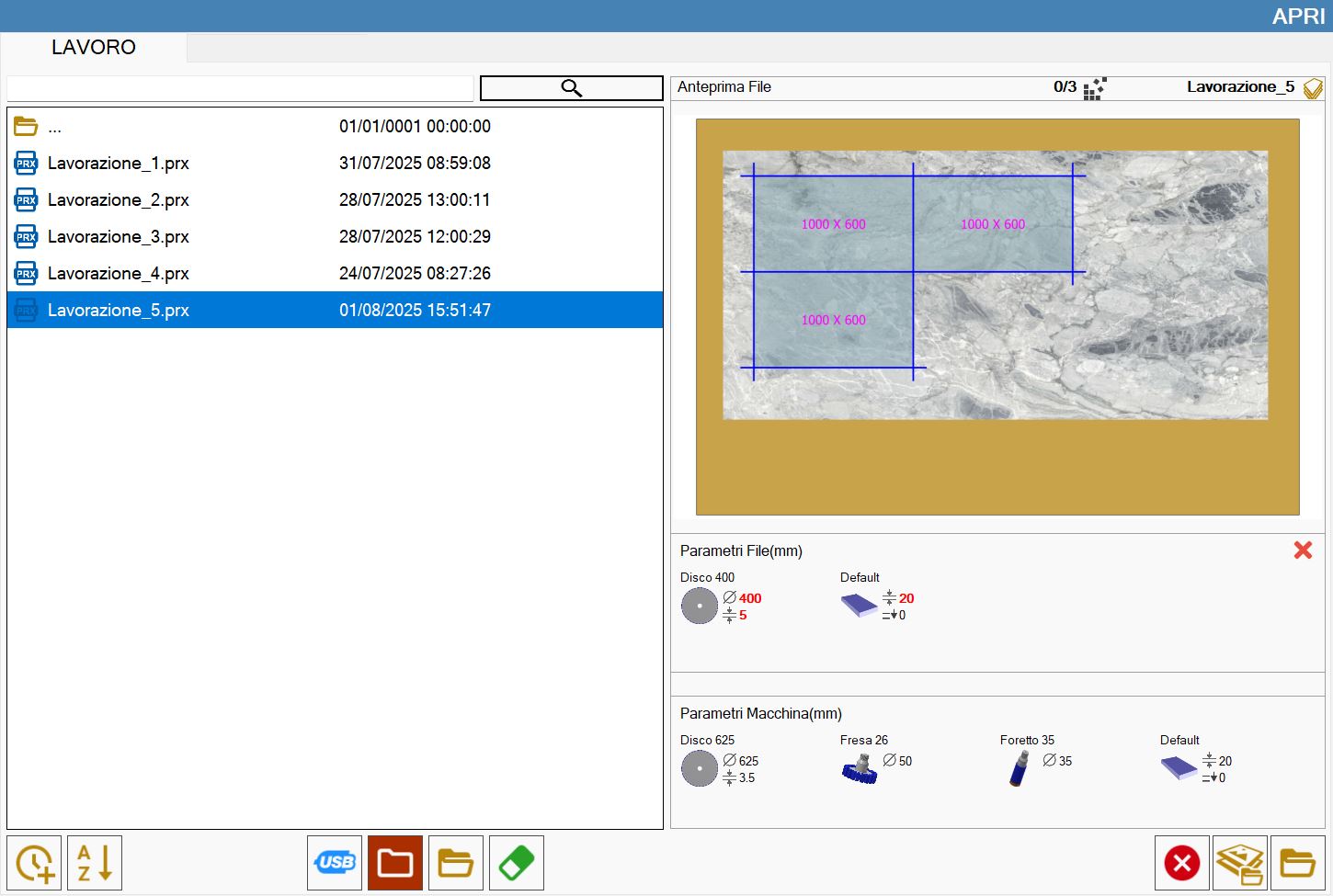

In caso contrario, vengono evidenziati in rosso i parametri file diversi da quelli macchina.
Se i parametri non sono uguali la lavorazione si apre in maniera parziale, solo disposizione pezzi. Un messaggio avverte l’utente che le modifiche ai tagli non possono essere eseguite.

Altri pulsanti

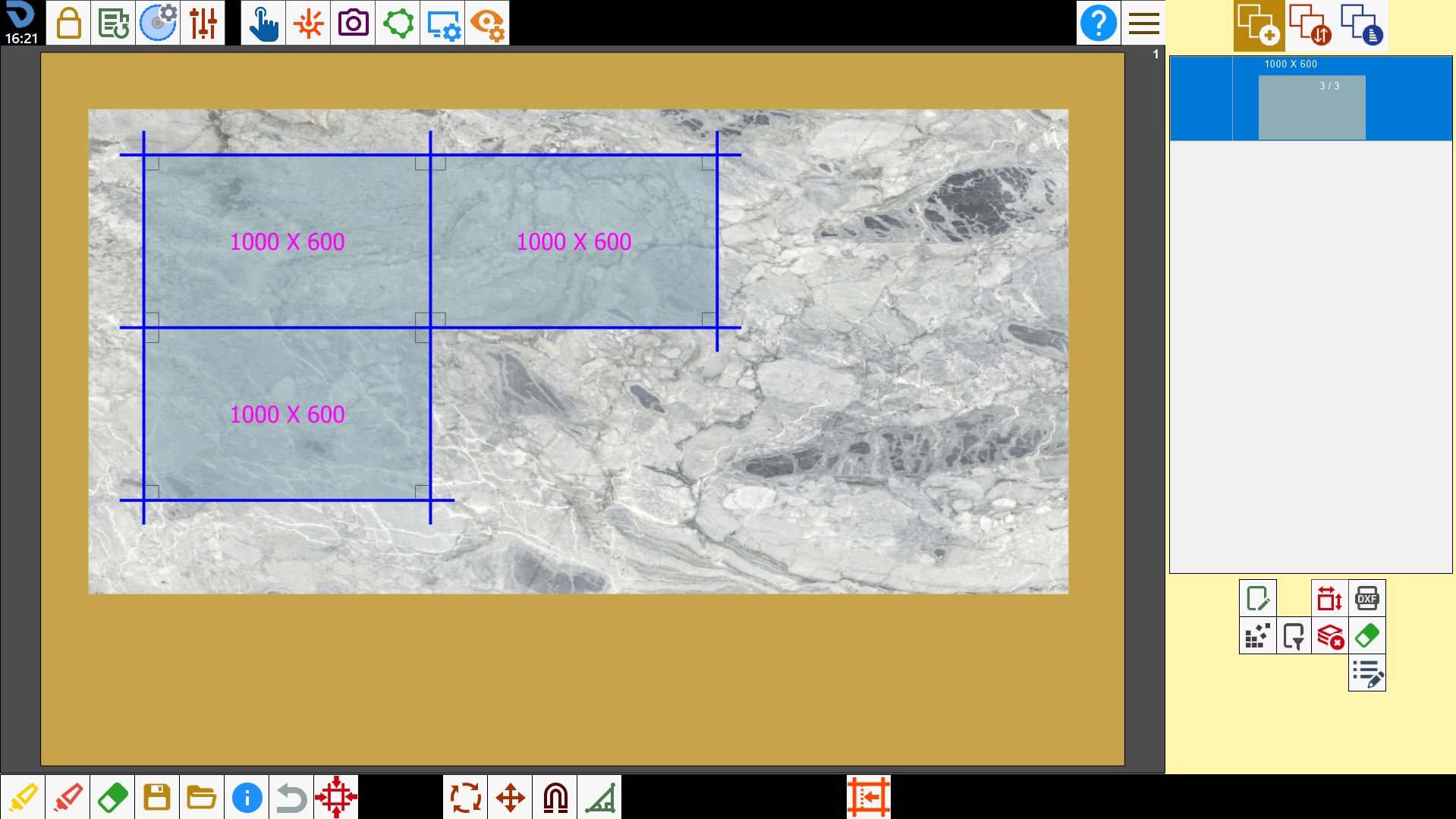

	Slab Matching Consente di posizionare i pezzi nell’installazione dell’ufficio di Parametrix utilizzando un’immagine della lastra, quindi riallineare il perimetro e i pezzi con la posizione effettiva della stessa lastra posizionata sul banco di lavoro della macchina.
	Carica stato Permette di caricare lo stato salvato nel file selezionato.

Come caricare uno stato

Dalla pagina principale, accedere al pannello per il caricamento di uno stato.
Quindi, selezionare il file relativo alla lavorazione che si vuole riprodurre.

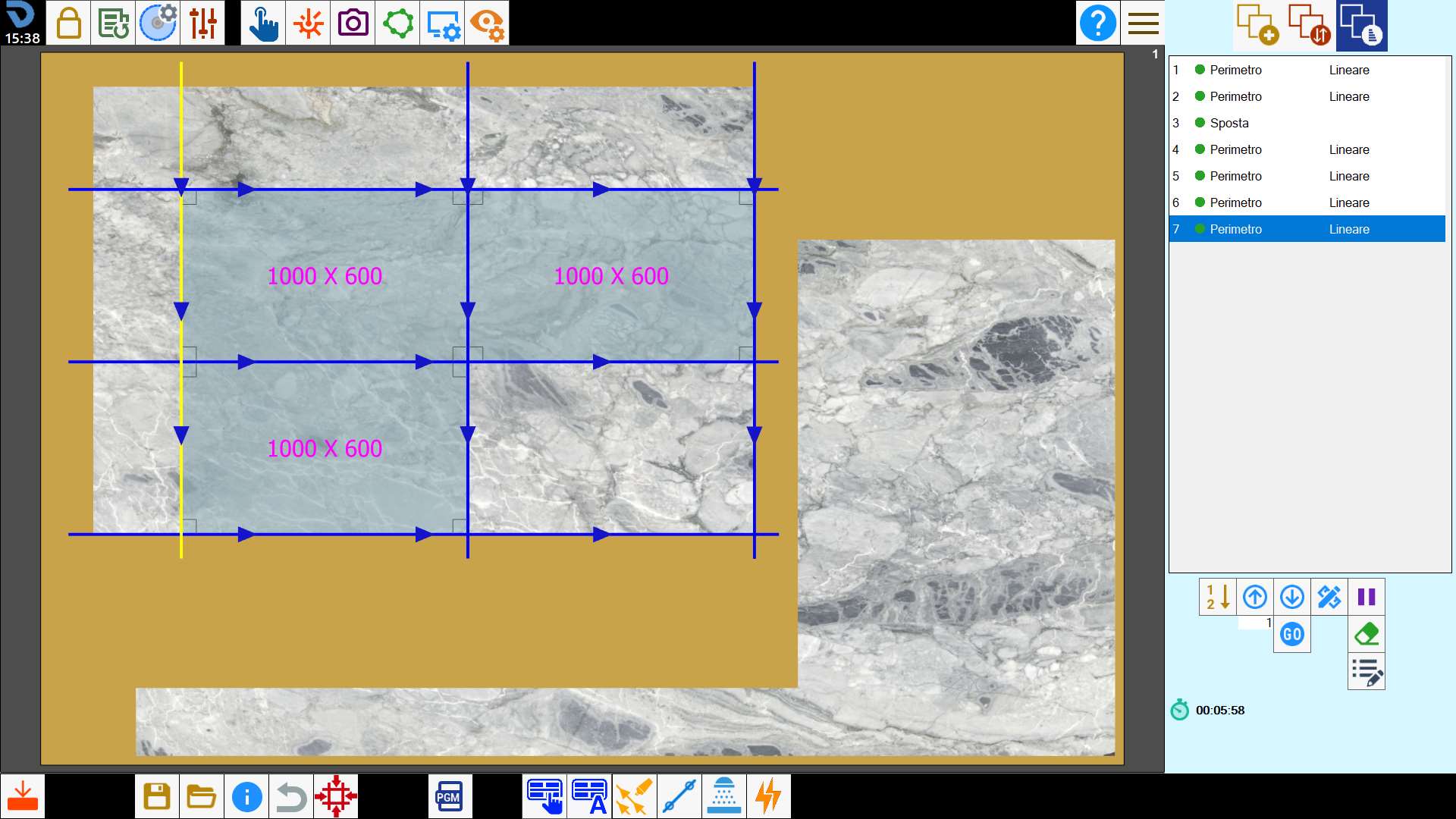

Dopo la conferma, verranno creati i pezzi ed inseriti all’interno dell’area di lavoro con tutte le operazioni che gli sono state applicate.

Allo stesso modo è possibile caricare una lavorazione programmata precedentemente con tutte le operazioni svolte.

Questa funzionalità viene utilizzata per ricaricare in macchina una lavorazione salvata in precedenza.

Importa DXF (Opzionale)

Questa funzione permette di caricare lo stato di una lavorazione salvata su un file DXF.

Importazione delle intestazioni dal layout DXF

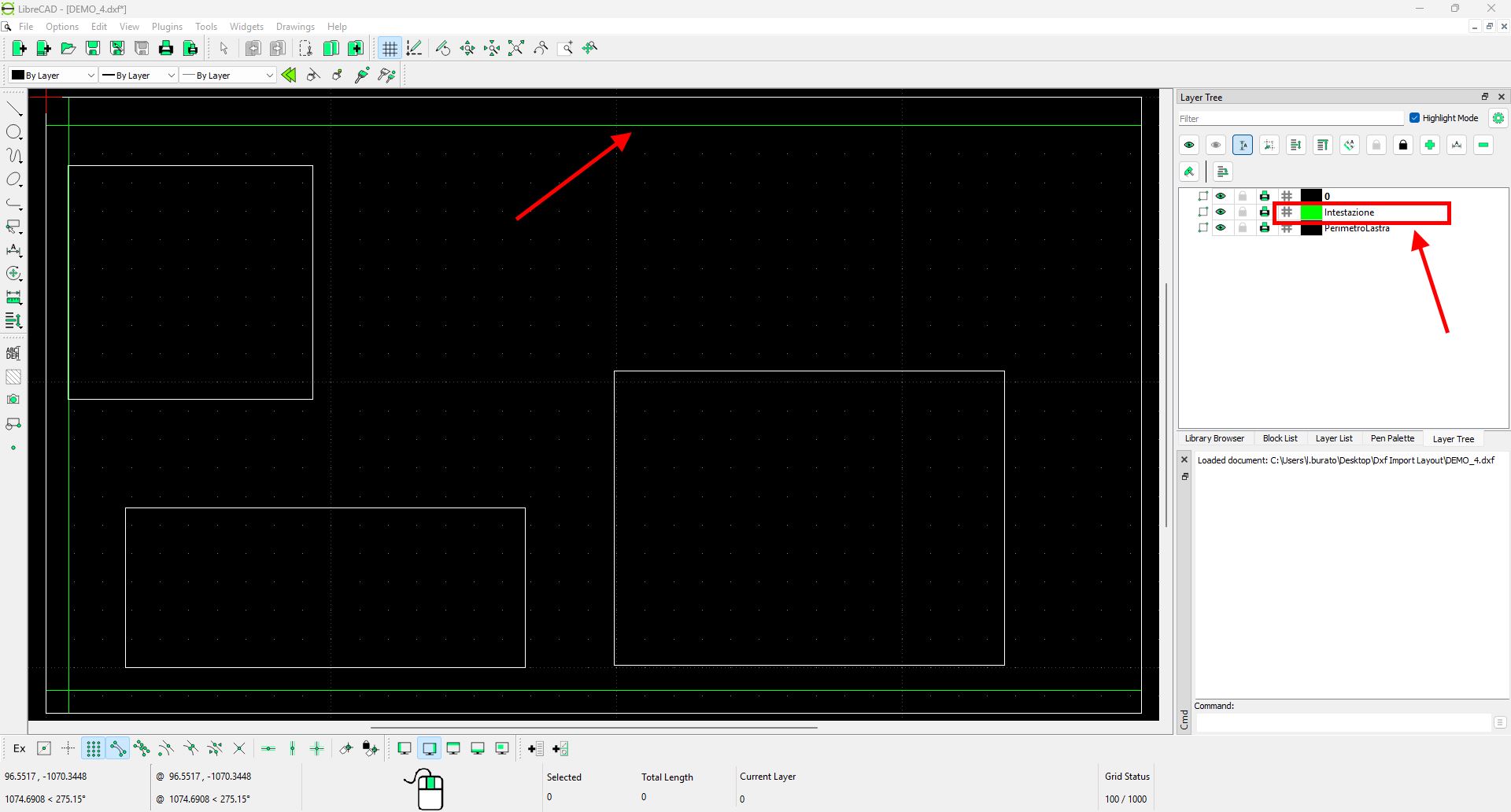

È ora possibile importare in Parametrix una lastra con i relativi tagli di intestazione, disegnandoli in un apposito layer del file DXF.

Il nome del layer dedicato ai tagli di intestazione deve essere definito insieme a un tecnico Donatoni. Una volta configurato, non potrà più essere modificato.

All’interno di questo layer, ogni taglio di intestazione deve essere rappresentato da una linea.

ATTENZIONE!

Durante la creazione del file DXF è necessario rispettare le seguenti regole:
deve essere presente il perimetro della lastra;
il perimetro della lastra deve essere rettangolare;
i lati del perimetro devono essere orizzontali o verticali e non devono essere ruotati;
ogni linea di intestazione deve essere parallela a uno dei lati del rettangolo;
per ogni lato deve essere presente al massimo una linea di intestazione;
se per lo stesso lato vengono disegnate più linee, Parametrix utilizzerà soltanto quella più vicina al bordo.

Per importare il file, aprire in Parametrix la pagina Importazione layout da DXF e selezionare il file desiderato.

Impostazioni disponibili

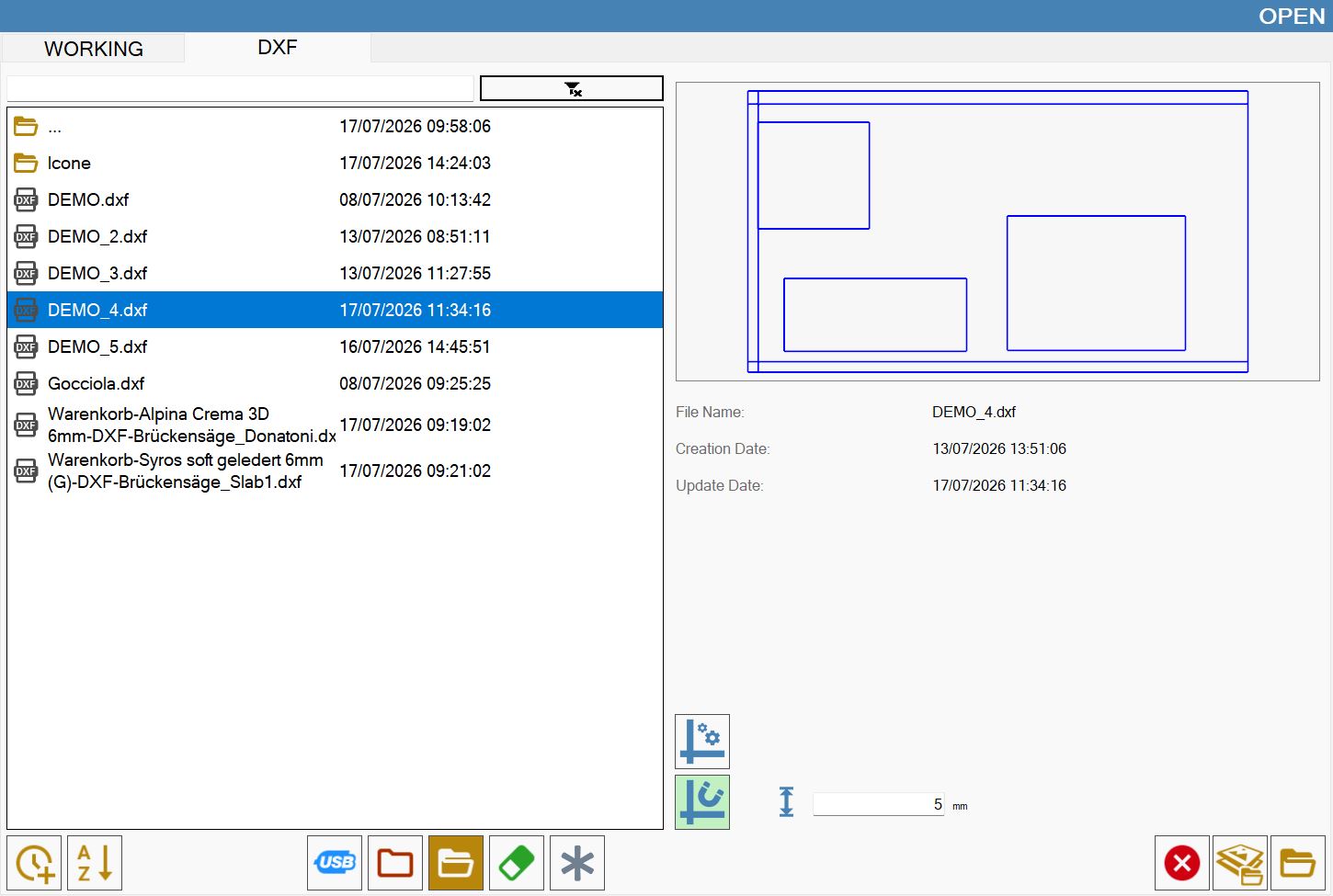

Nella schermata di selezione del file è possibile modificare alcune impostazioni utilizzando i pulsanti situati sotto l’anteprima, sul lato destro dello schermo.

	Modalità automatica Se il file DXF selezionato non contiene il layer dei tagli di intestazione, Parametrix li aggiunge automaticamente in base alle impostazioni del perimetro del http://pannello.Se il layer è presente, hanno la priorità i tagli di intestazione definiti nel file DXF.
	Modalità calamita Parametrix sposta leggermente i tagli di intestazione per sovrapporli al taglio più vicino, purché la distanza tra i due sia sufficientemente ridotta. Questa correzione automatica può contribuire a ottimizzare l’esecuzione dei tagli.
	Distanza calamita Definisce la distanza massima consentita tra un taglio di intestazione e un taglio del pezzo affinché possano essere sovrapposti mediante la modalità calamita. Il riconoscimento dei tagli di intestazione è disponibile sia durante l’importazione standard sia durante l’importazione con Slab Matching.

Esempi

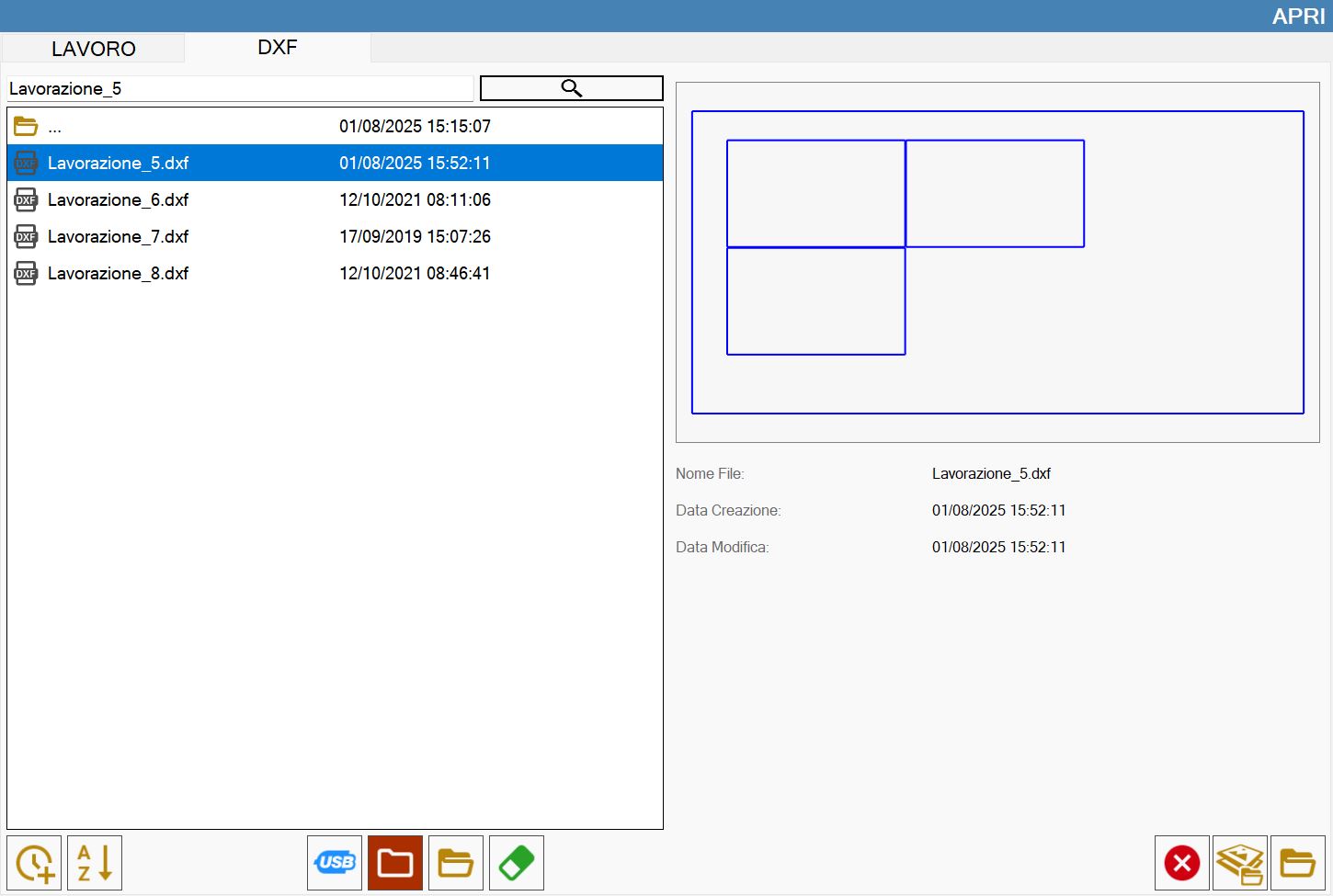

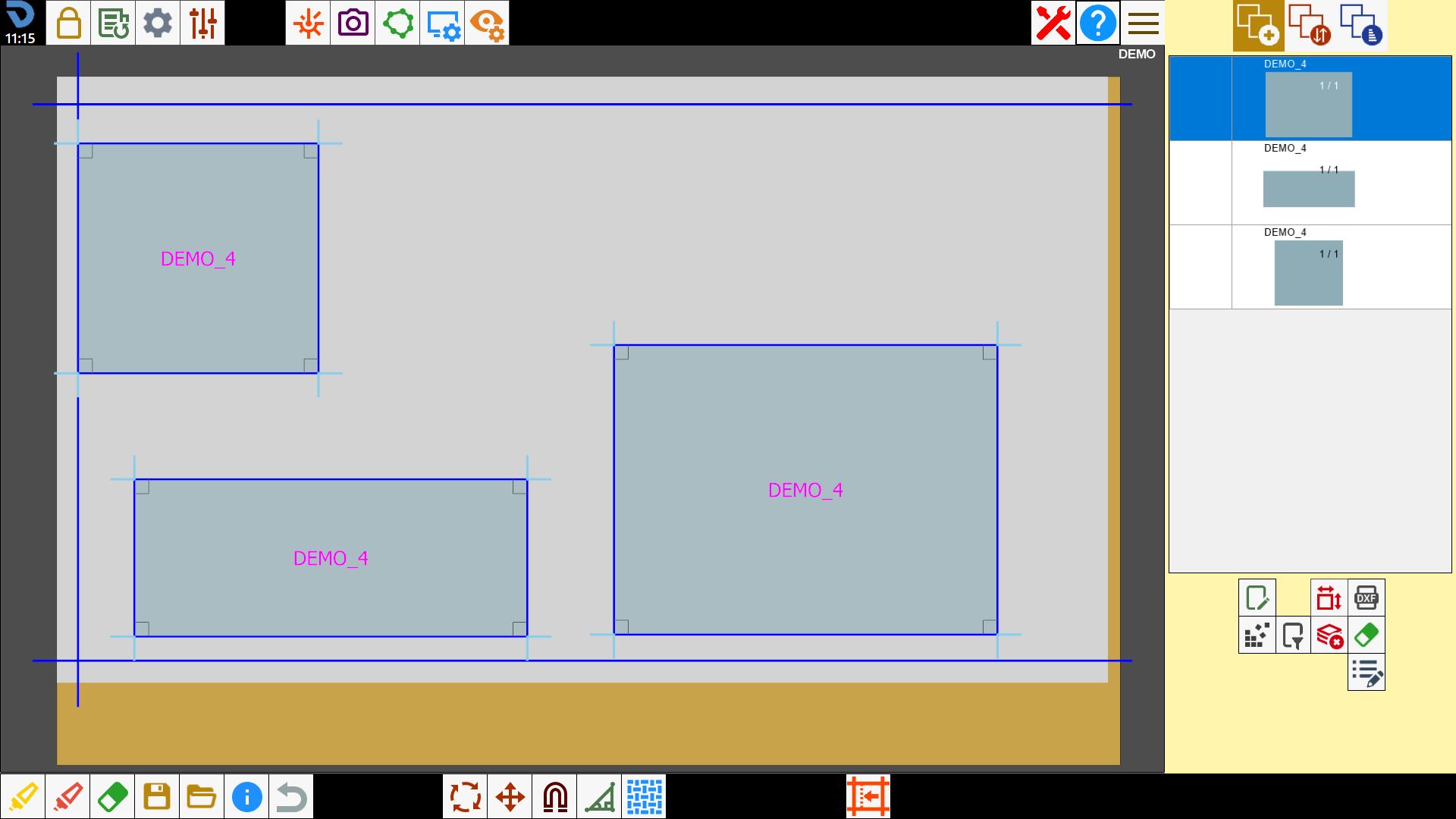

Le immagini mostrano un file DXF contenente il perimetro della lastra, i pezzi e i tagli di intestazione, oltre al risultato ottenuto dopo l’importazione in Parametrix.
